九年级（上）科学第3章能量的转化与守恒测试题（6--7节）

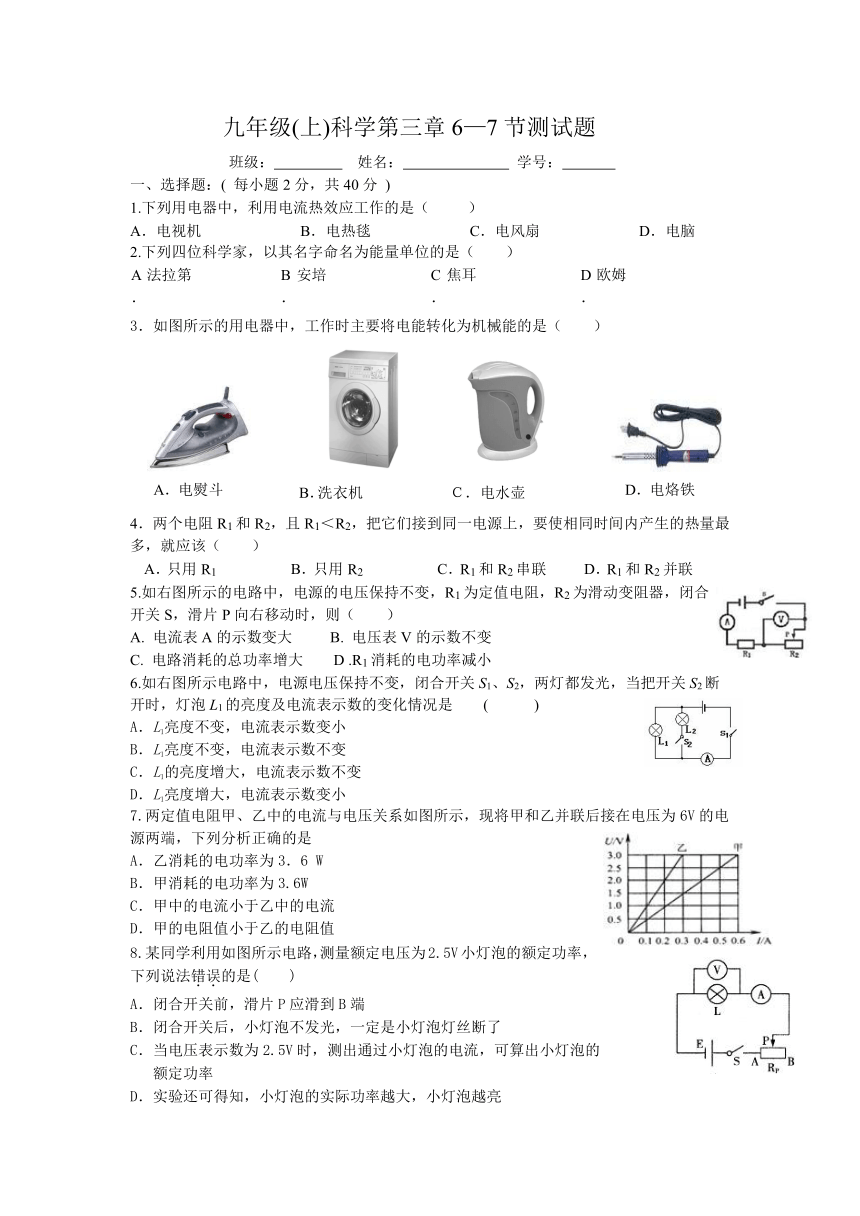

九年级(上)科学第三章6—7节测试题
班级： 姓名： 学号：
一、选择题：( 每小题2分，共40分 )
1.下列用电器中，利用电流热效应工作的是（　 　）
A．电视机 B．电热毯 C．电风扇 D．电脑
2.下列四位科学家，以其名字命名为能量单位的是（　　）
　
A．
法拉第
B．
安培
C．
焦耳
D．
欧姆
3．如图所示的用电器中，工作时主要将电能转化为机械能的是（ ）
4．两个电阻R1和R2，且R1＜R2，把它们接到同一电源上，要使相同时间内产生的热量最多，就应该（　　）
　
A．
只用R1
B．
只用R2
C．
R1和R2串联
D．
R1和R2并联
5.如右图所示的电路中，电源的电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，滑片P向右移动时，则（　　）
A. 电流表A的示数变大 B. 电压表V的示数不变
C. 电路消耗的总功率增大 D .R1消耗的电功率减小
6.如右图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断
开时，灯泡L1的亮度及电流表示数的变化情况是 ( )
A．L1亮度不变，电流表示数变小
B．L1亮度不变，电流表示数不变
C．L1的亮度增大，电流表示数不变
D．L1亮度增大，电流表示数变小
7.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是
A．乙消耗的电功率为3．6 W
B．甲消耗的电功率为3.6W
C．甲中的电流小于乙中的电流
D．甲的电阻值小于乙的电阻值
8.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，
下列说法错误的是( )
A．闭合开关前，滑片P应滑到B端
B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的
额定功率
D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮

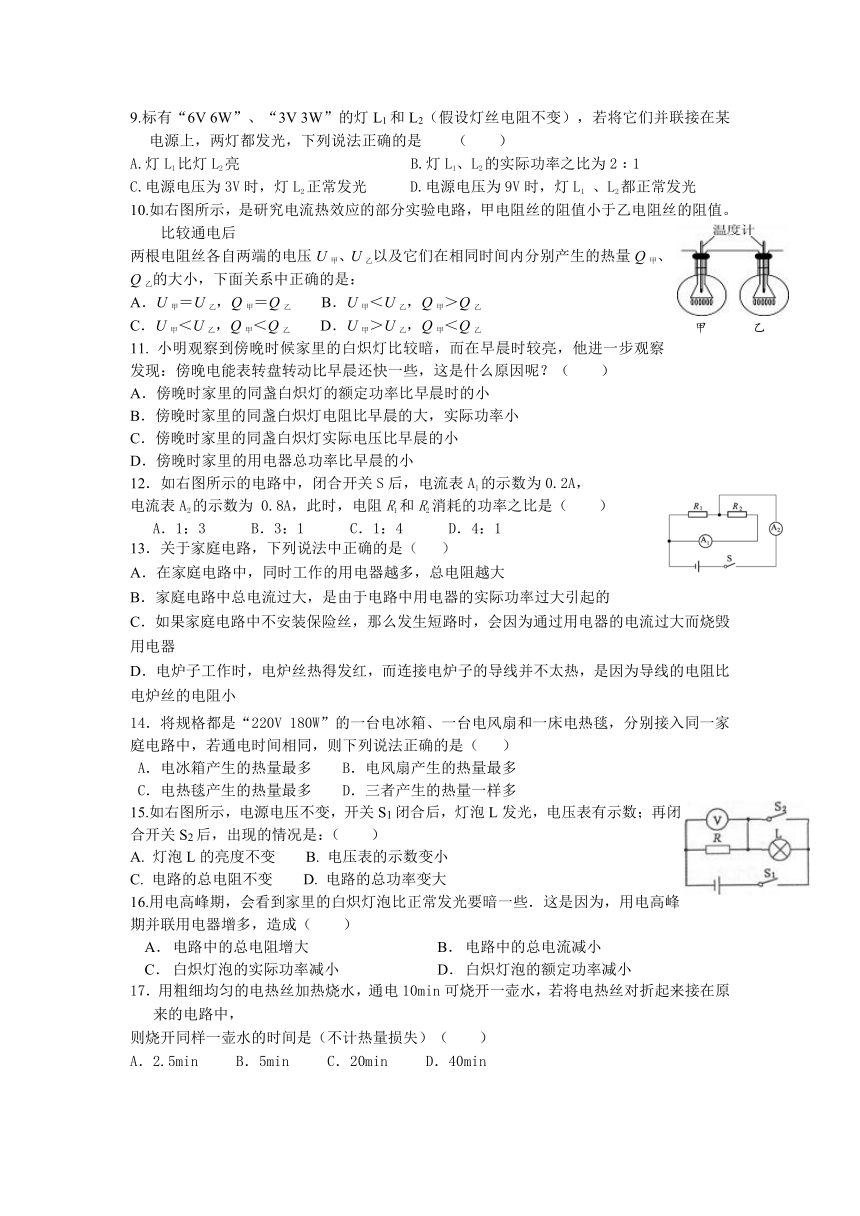

9.标有“6V 6W”、“3V 3W”的灯L1和L2（假设灯丝电阻不变），若将它们并联接在某电源上，两灯都发光，下列说法正确的是 （ ）
A.灯L1比灯L2亮 B.灯L1、L2的实际功率之比为2﹕1
C.电源电压为3V时，灯L2正常发光 D.电源电压为9V时，灯L1 、L2都正常发光
10.如右图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。比较通电后
两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、
Q乙的大小，下面关系中正确的是：
A．U甲＝U乙，Q甲＝Q乙　　B．U甲＜U乙，Q甲＞Q乙
C．U甲＜U乙，Q甲＜Q乙　　D．U甲＞U乙，Q甲＜Q乙
11. 小明观察到傍晚时候家里的白炽灯比较暗，而在早晨时较亮，他进一步观察发现：傍晚电能表转盘转动比早晨还快一些，这是什么原因呢？（ ）
A．傍晚时家里的同盏白炽灯的额定功率比早晨时的小
B．傍晚时家里的同盏白炽灯电阻比早晨的大，实际功率小
C．傍晚时家里的同盏白炽灯实际电压比早晨的小
D．傍晚时家里的用电器总功率比早晨的小
12．如右图所示的电路中，闭合开关S后，电流表A1的示数为0.2A，
电流表A2的示数为 0.8A，此时，电阻R1和R2消耗的功率之比是（ ）
A．1：3 B．3：1 C．1：4 D．4：1
13．关于家庭电路，下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
14．将规格都是“220V 180W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（ ）
A．电冰箱产生的热量最多 B．电风扇产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
15.如右图所示，电源电压不变，开关S1闭合后，灯泡L发光，电压表有示数；再闭合开关S2后，出现的情况是：（　　）
A. 灯泡L的亮度不变 B. 电压表的示数变小
C. 电路的总电阻不变 D. 电路的总功率变大
16.用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些．这是因为，用电高峰期并联用电器增多，造成（　　）
　
A．
电路中的总电阻增大
B．
电路中的总电流减小
　
C．
白炽灯泡的实际功率减小
D．
白炽灯泡的额定功率减小
17．用粗细均匀的电热丝加热烧水，通电10min可烧开一壶水，若将电热丝对折起来接在原来的电路中，
则烧开同样一壶水的时间是（不计热量损失）（ ）
A．2.5min B．5min C．20min D．40min

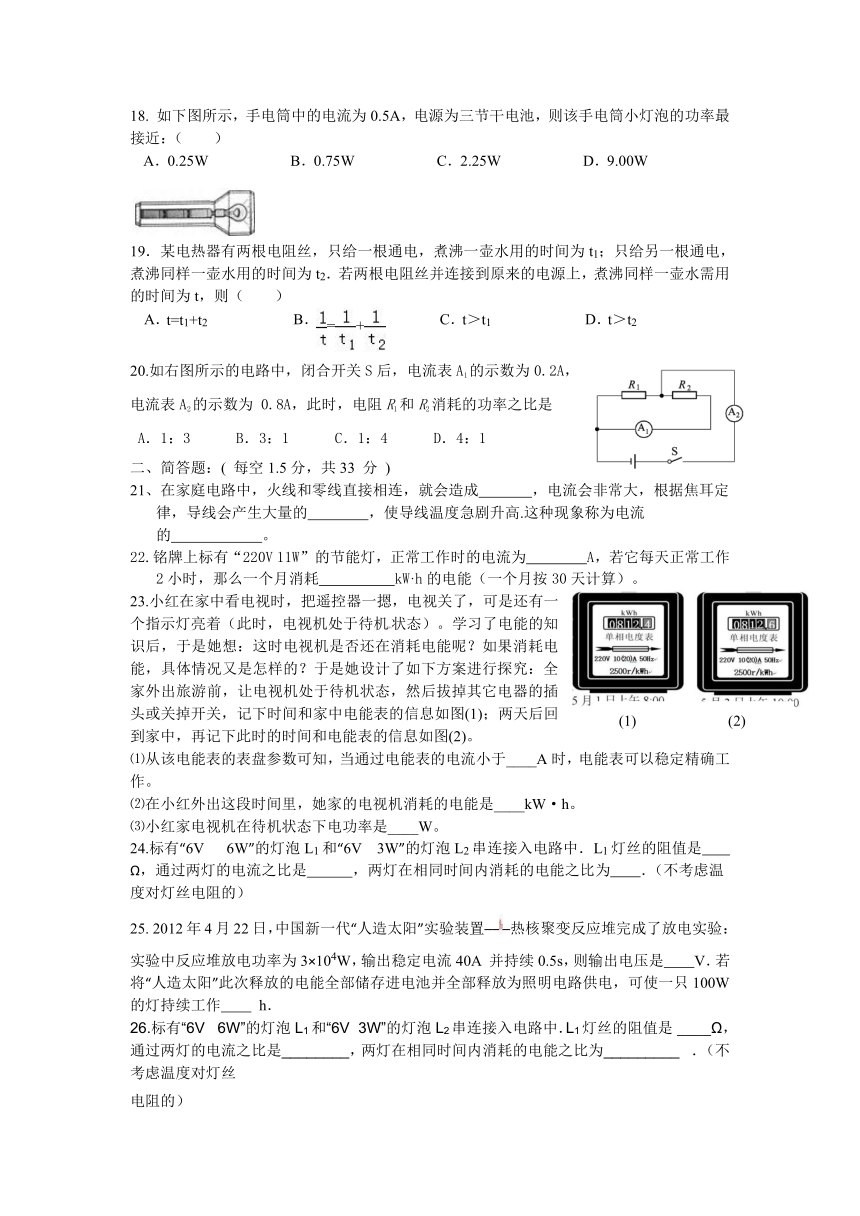

18. 如下图所示，手电筒中的电流为0.5A，电源为三节干电池，则该手电筒小灯泡的功率最接近：（　　）
A．
0.25W
B．
0.75W
C．
2.25W
D．
9.00W
19．某电热器有两根电阻丝，只给一根通电，煮沸一壶水用的时间为t1；只给另一根通电，煮沸同样一壶水用的时间为t2．若两根电阻丝并连接到原来的电源上，煮沸同样一壶水需用的时间为t，则（　　）
　
A．
t=t1+t2
B．
=+
C．
t＞t1
D．
t＞t2
20.如右图所示的电路中，闭合开关S后，电流表A1的示数为0.2A，
电流表A2的示数为 0.8A，此时，电阻R1和R2消耗的功率之比是
A．1：3 B．3：1 C．1：4 D．4：1
二、简答题：( 每空1.5分，共33 分 )
21、在家庭电路中，火线和零线直接相连，就会造成 ，电流会非常大，根据焦耳定律，导线会产生大量的 ，使导线温度急剧升高.这种现象称为电流的 。
22.铭牌上标有“220V 11W”的节能灯，正常工作时的电流为 A，若它每天正常工作2小时，那么一个月消耗 kW·h的电能（一个月按30天计算）。
23.小红在家中看电视时，把遥控器一摁，电视关了，可是还有一个指示灯亮着（此时，电视机处于待机状态）。学习了电能的知识后，于是她想：这时电视机是否还在消耗电能呢？如果消耗电能，具体情况又是怎样的？于是她设计了如下方案进行探究：全家外出旅游前，让电视机处于待机状态，然后拔掉其它电器的插头或关掉开关，记下时间和家中电能表的信息如图(1)；两天后回到家中，再记下此时的时间和电能表的信息如图(2)。
⑴从该电能表的表盘参数可知，当通过电能表的电流小于____A时，电能表可以稳定精确工作。
⑵在小红外出这段时间里，她家的电视机消耗的电能是____kW·h。
⑶小红家电视机在待机状态下电功率是____W。
24.标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2串连接入电路中．L1灯丝的阻值是 Ω，通过两灯的电流之比是 ，两灯在相同时间内消耗的电能之比为　　．（不考虑温度对灯丝电阻的）
25. 2012年4月22日，中国新一代“人造太阳”实验装置───热核聚变反应堆完成了放电实验：实验中反应堆放电功率为3×104W，输出稳定电流40A 并持续0.5s，则输出电压是　　V．若将“人造太阳”此次释放的电能全部储存进电池并全部释放为照明电路供电，可使一只100W的灯持续工作　　 h．
26.标有“6V???6W”的灯泡L1和“6V??3W”的灯泡L2串连接入电路中．L1灯丝的阻值是?____Ω，通过两灯的电流之比是________，两灯在相同时间内消耗的电能之比为_________ ?．（不考虑温度对灯丝
电阻的）
27.将一个标有“3V、3W”字样的灯泡接到9V的电源上，若要让它正常工作，应串联一个 Ω的电阻。
28.如右图为家庭中常用的电热水壶，右表列出了其部分技术参数，该电热水壶正常工作时的电流是 A。请你从安全用电的角度，对电热水壶的使用提出一条合理建议：
29.小明家新换了一种电子式电能表，它用一个发光二极管代替普通电能表的转盘，发光二极管闪烁一次表示转盘转动一圈，电子式电能表参数是3200imp/kwh．小明想利用这只电能表和钟表测量新买的微波炉的电功率．
（1）当小明用同样的方法测家中电热水器的电功率时，发现电能表红灯闪烁更快，这说明电热水器消耗电能比微波炉＿＿＿＿一些．
（2）小明在买微波炉时，听到两种说法：一种说法是微波炉很省电，用它加热食品花不了多少电费，另一种说法是微波炉很费电，微波炉一开就“烧保险”前者是从＿＿＿的角度说的，后者是从＿＿＿＿的角度说的．
三、实验探究题：(每空1分，画图2分，共12分)
30.如下图是小明设计的“测量小灯泡额定功率”的电路图。已知定值电阻R0=15Ω，滑动变阻器R(20Ω 1A)，电源电压为18V，小灯泡的额定电压为6V.
(1) 请用笔画线代替导线将实物电路图补充完整。
(2) 闭合开关S前，滑动变阻器的滑片P应滑到最_______。(选填“左端”或“右端”)
(3) 小明正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器灯泡都不亮，小明分析后确定是灯泡的故障。若电流表没有示数，电压表有示数且接近电源电压，可以判断灯泡 ；若电流表有示数，电压表几乎没有示数，可以判断灯泡 。
(4)小明排除电路故障后，进行实验。小灯泡正常发光时，电流表的指针如图c所示，则小灯泡的额定功率为_______W。
31.用右图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”。
⑴实验中通过观察 来比较电流产生的热量的多少。
⑵为了便于比较两种电阻丝通过电流后产生热量的多少，甲乙两瓶中要装入 、
的同种液体。
⑶为达到实验目的，选用的两电阻丝的阻值不能 。
⑷实验结论是 。
⑸该实验装置还可以研究通电时间一定时导体产生的热量与 的关系。
四、分析计算题：(32题6分，33题9分，共 15分)
32. 如图所示电路，电源电压保持不变，R0=4Ω。在A、B间先后串联不同个数的相同电阻R，并分别测量出电路中电流I和A、B段的电功率P ，测得的数据如下表所示：
（1）电源电压多大？
⑵R的阻值为多大？
⑶表格中有四格空白，请任选一格填上合理的数据，如果多填，有错就不得分。（表中省略号部分不用填写。 ）

33、小刚观察了市场上的“测重仪”后，画出了如右下图所示的原理图：A为托盘，P为金属滑片且固定在托盘下的轻质弹簧上，并能随轻质弹簧一起上下滑动，当托盘中不放物体时，P位于R的最上端。已知R0=5Ω，R的最大阻值为25Ω，电源电压恒为3V。问：
(1)图中的质量表应该用什么电表改装? 。
(2)当开关S闭合，不称量物体时，通电５min电阻R消耗的电能是多少?
(3)当称量物体质量达到最大值时，R0消耗的功率是多少?
答案
一、 选择题：
1-5BCBDD 6-10ABBCC 11-15CBDCB 16-20CACBB
二、简答题：
21.短路 热量 热效应
22.0.05 0.66
23. ⑴ 10（ 1分） ⑵ 0.2 （ 2分） ⑶ 4（ 2分）
24.　6　 1：1　，　1：2　
25.750　 　0.042　
26. 6；1：1；1：2．
27.6
28.4.559（或4.5） 不用湿手触摸电热水壶的开关（等）。
29. 快 电能 电功率
三.实验探究题：
30.（１）图略 （２）右端 　　（３）断路、短路（４）2.88
31.⑴两支温度计示数（或变化） ⑵质量相同 初温相同 ⑶相同 ⑷在电流、通电时间一定时，电阻越大，产生的热量越多 ⑸电流大小
四、分析计算题：
32.解：⑴当P =6W I=1A时有 U =P ∕I=6W∕1A=6V
U =IR =1A×4Ω=4V∴U电源=U +U =6V+4V=10V （ 2分）
⑵当只有一个电阻联入电路时，I=2A,此时有U =IR =2A×4Ω=8V
U = U电源－U =10V－8V=2V
∴R= U ∕I=2V/2A=1Ω （ 2分）
33.解：（1）图中的质量表应用电流表改装。
（2）当开关S闭合，不称量物体时，R0与R串联，此时电路中的电流I为：
I=U/（R+ R0）=3V/（25Ω+5Ω）=0.1A
则R消耗的电能W为：
W=I2Rt =（0.1A）2×25Ω×300S=75J
（3）当称量物体质量达到最大时，只有R0接入电路，则R0消耗的电功率P为：
P=U2/R0=（3V）2/5Ω=1.8W
