第十九章《生活用电》测试卷
一、单选题(共15小题)
1.小明触摸电冰箱门时感到手“麻”，下表列出小明对造成手“麻”原因的四种猜想，你认为其中的(　　)猜想是合理的.
A． 答案A
B． 答案B
C． 答案C
D． 答案D
2.下列物理量的认识中，最接近实际的是(　　)
A． 我国家庭电路的电压为380 V
B． 教室里节能灯的功率为18 W
C． 冷冻室里冰淇淋的温度为10 ℃
D． 一个普通中学生的质量约为500 kg
3.家庭电路中有较多的电热器，如电饭锅，电水壶，随着家中接入电路中的电热器越多，整个家庭电路的总阻值________，总电流________，电路消耗的总功率________，下列判断正确的是(　　)
A． 变大　变大　变小
B． 变小　变大　变大
C． 变小　变大　变小
D． 不变　变大　变大
4.一台电动割草机应该装上10安的保险丝，可是小玲误装了3安的保险丝．这台割草机将(　　)
A． 正常运转
B． 烧断保险丝
C． 割起来快
D． 割起来慢
5.应该用测电笔去辨别火线与零线，决不能用手直接去接触电线，这是因为(　　)
A． 手接触火线时，手不会发光，无法辨别火线
B． 手接触零线时，通过人体的电流很大，人体会触电
C． 氖管发光时，一定不会有电流通过人体
D． 氖管发光时，通过人体的电流很小，人体不会触电

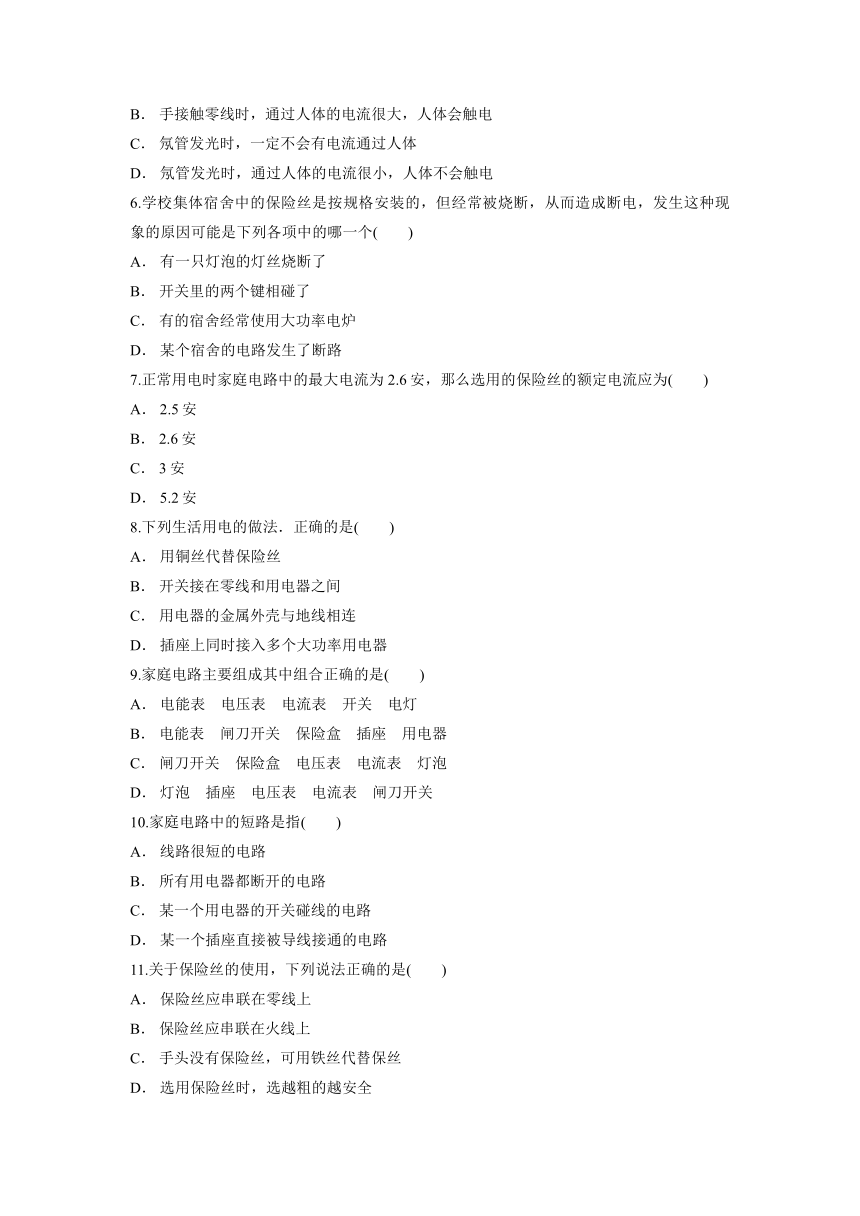

6.学校集体宿舍中的保险丝是按规格安装的，但经常被烧断，从而造成断电，发生这种现象的原因可能是下列各项中的哪一个(　　)
A． 有一只灯泡的灯丝烧断了
B． 开关里的两个键相碰了
C． 有的宿舍经常使用大功率电炉
D． 某个宿舍的电路发生了断路
7.正常用电时家庭电路中的最大电流为2.6安，那么选用的保险丝的额定电流应为(　　)
A． 2.5安
B． 2.6安
C． 3安
D． 5.2安
8.下列生活用电的做法．正确的是(　　)
A． 用铜丝代替保险丝
B． 开关接在零线和用电器之间
C． 用电器的金属外壳与地线相连
D． 插座上同时接入多个大功率用电器
9.家庭电路主要组成其中组合正确的是(　　)
A． 电能表　电压表　电流表　开关　电灯
B． 电能表　闸刀开关　保险盒　插座　用电器
C． 闸刀开关　保险盒　电压表　电流表　灯泡
D． 灯泡　插座　电压表　电流表　闸刀开关
10.家庭电路中的短路是指(　　)
A． 线路很短的电路
B． 所有用电器都断开的电路
C． 某一个用电器的开关碰线的电路
D． 某一个插座直接被导线接通的电路
11.关于保险丝的使用，下列说法正确的是(　　)
A． 保险丝应串联在零线上
B． 保险丝应串联在火线上
C． 手头没有保险丝，可用铁丝代替保丝
D． 选用保险丝时，选越粗的越安全

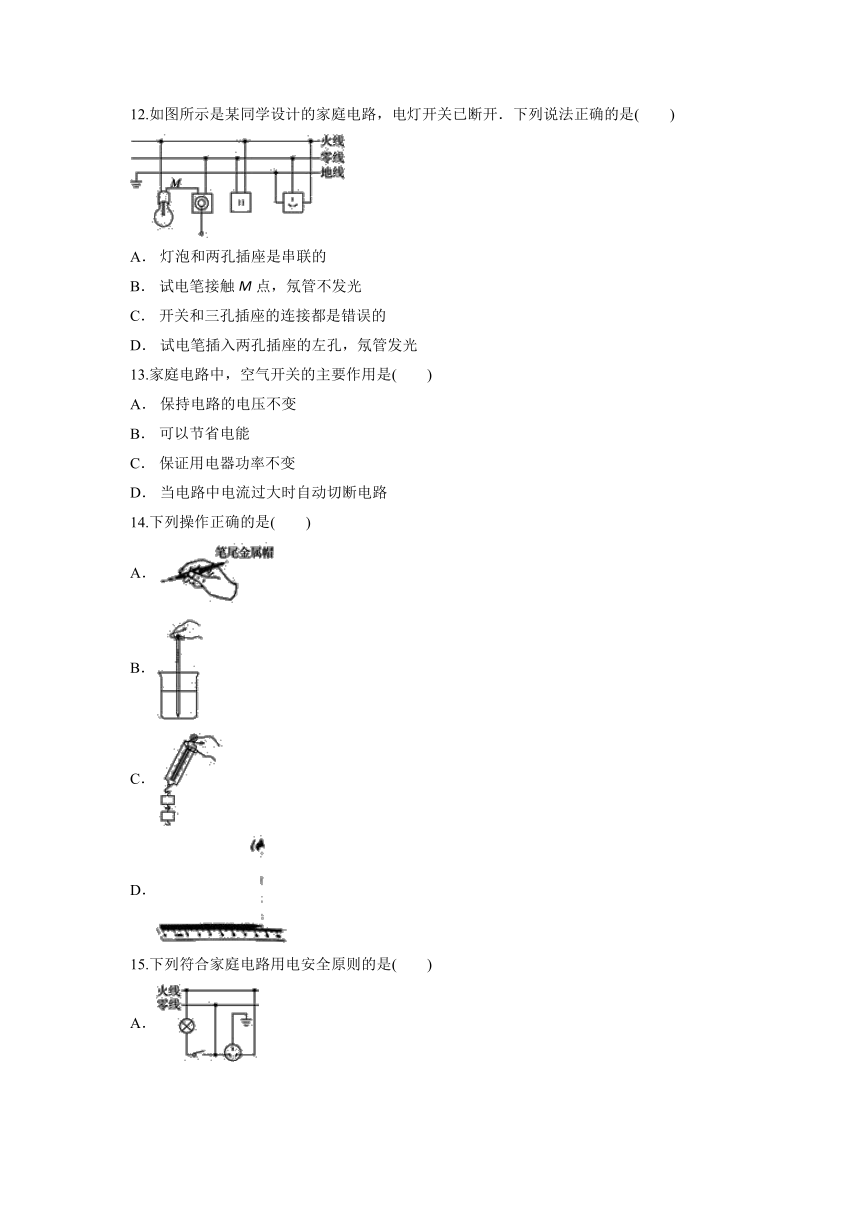

12.如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是(　　)
A． 灯泡和两孔插座是串联的
B． 试电笔接触M点，氖管不发光
C． 开关和三孔插座的连接都是错误的
D． 试电笔插入两孔插座的左孔，氖管发光
13.家庭电路中，空气开关的主要作用是(　　)
A． 保持电路的电压不变
B． 可以节省电能
C． 保证用电器功率不变
D． 当电路中电流过大时自动切断电路
14.下列操作正确的是(　　)
A．
B．
C．
D．
15.下列符合家庭电路用电安全原则的是(　　)
A．
B．
C．
D．
二、填空题(共3小题)
16.根据小华家里自动空气开关上的铭牌，他家的电路允许同时使用的电器总功率最大为 ________W．周末，小华在家开着空调看电视．妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了，则“跳闸”的原因可能是电饭锅插头内部发生 ________，也可能是电路中用电器的 ________过大．
17.如图所示是家庭电路中造成电线燃烧的两种常见情况，其中________图(选填“①”或“②”)所示情况是总功率过大．另一种情况是________现象．
18.根据小华家里自动空气开关上的铭牌，他家的电路允许同时使用的电器总功率最大为 ________W．周末，小华在家开着空调看电视．妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了，则“跳闸”的原因可能是电饭锅插头内部发生 ________，也可能是电路中用电器的 ________过大．
三、实验题(共1小题)

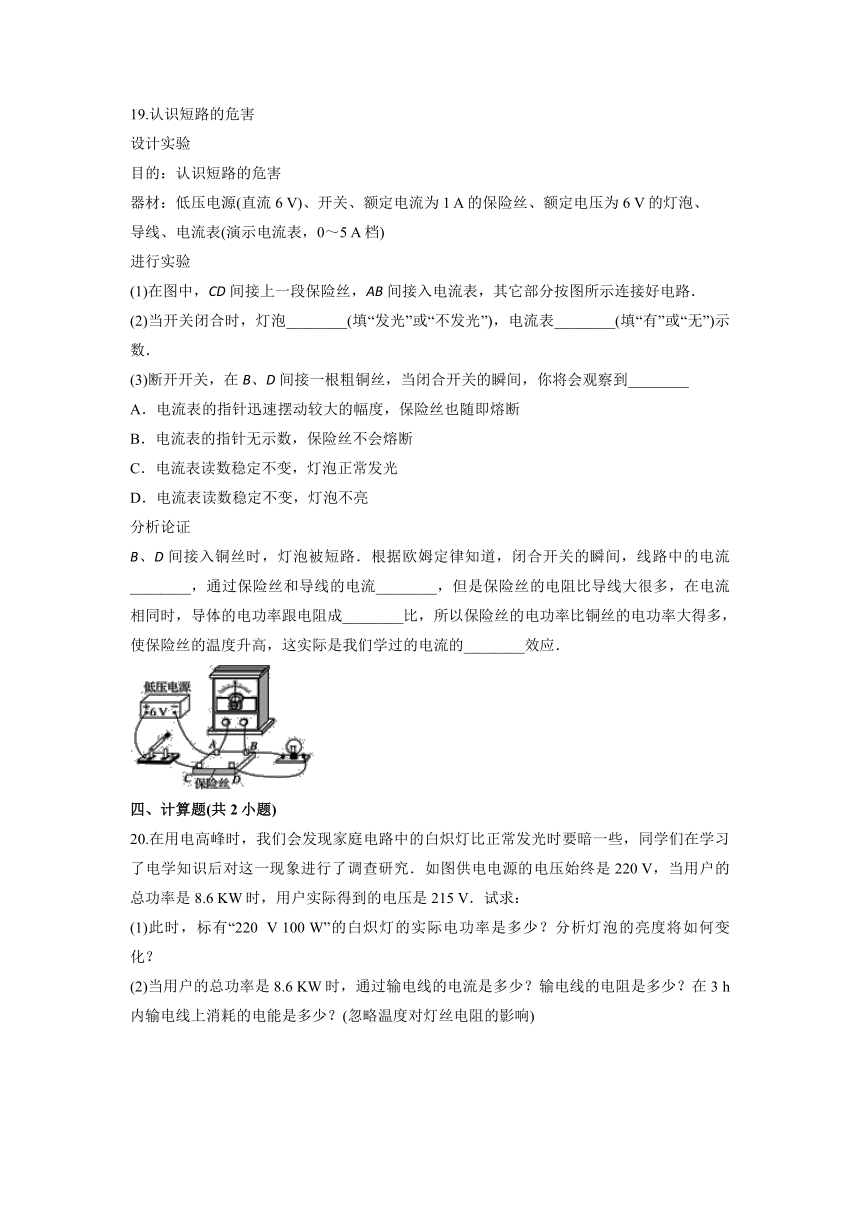

19.认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
四、计算题(共2小题)
20.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：
(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？
(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)
21.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
答案解析
1.【答案】C
【解析】A、火线断路，手接触冰箱门是不会触电的，所以A是错误的；
B、火线和零线接触，就会出现短路，就会烧坏保险丝，手接触电冰箱门不会触电，所以B是错误的；
C、火线与电冰箱的金属外壳接触，金属外壳就相当于火线的延伸，单手接触金属外壳就会触电，所以C是正确的；
D、电冰箱门的金属外壳接了地，金属外壳即使和火线接触，电流也会通过地线流入大地，人接触金属外壳是不会触电的，所以D是错误的．
2.【答案】B
【解析】A、我国家庭电路的电压为220 V，故A错误；
B、据生活实际可知，节能灯的功率约为18 W，故B正确；
C、冷冻室里冰淇淋的温度为﹣5℃左右，故C错误；
D、一个普通中学生的质量约为50 kg，故D错误；
3.【答案】B
【解析】(1)在家庭电路中，接入的用电器越多，相当于更多的电阻并联在一起，根据电阻越并越小可知，电路中的总电阻变小；
(2)在家庭电路中，接入的用电器越多，相当于并联了更多的支路，根据并联电路的总电流等于各支路电流之和，电路中的总电流会变大；
(3)在家庭电路中，接入的用电器越多，相当于并联了更多的支路，由P＝UI可知，电压不变，电流变大，总功率变大．
4.【答案】B
【解析】电动割草机应该装上10安的保险丝，说明其正常工作时电流较大，如果误装了3安的保险丝，则割草机的电流大于保险丝的最大电流，会烧断保险丝．
5.【答案】D
【解析】A、当手接触火线时，由于火线与大地之间的电压为220 V，而人体安全的电压是不高于36 V，因此手直接接触火线，人会有生命危险；
B、手只接触零线时，由于零线与大地之间的电压为0，不会有电流通过人体；
CD、用测电笔测量火线时，加在测电笔和人之间的电压是220 V，测电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，测电笔的电阻很大，分担的电压很大，人分担的电压很小电流很小，电压不高于36 V，不会对人造成危害．
6.【答案】C
【解析】A、如果有一盏灯的灯丝断了，则该电路中就不会有电流，那么干路上的电流不会增大，反而是减小的，所以选项A不正确；
B、开关与灯是串联的，开关是用来控制灯泡的通断．如果某盏灯的开关被短路了，则开关无论是闭合还是断开，灯泡都会发光，开关失去了控制灯泡通断的作用．开关被短路，并不会造成火线和零线间的短路，且由于灯泡不是大功率用电器，即使灯泡一直发光，也不会造成干路电流过大，所以选项B不正确；
C、根据P＝UI得：I＝，家庭电路电压一定，当使用大功率电炉时，会造成用电器的总功率过大，从而使得干路上的电流增大，这样保险丝的温度升高可能就会熔断，所以选项C正确；
D、如果某房间的电路发生了断路，则该电路中就不会有电流，那么干路上的电流不会增大，反而是减小的，所以选项D不正确．
7.【答案】C
【解析】保险丝串联在电路中，应使保险丝的额定电流等于或略大于电路中的最大正常工作电流；故选项ABD不符合题意；
8.【答案】C
【解析】A、用铜丝代替保险丝，由于铜的熔点高，当电路中电流过大时，铜丝不能自动熔断，起不到保险作用，故A错误；
B、如果开关接在零线和用电器之间，火线直接接在用电器上时，虽然断开开关，但是火线和用电器相连，触及用电器的金属部分会发生触电事故，所以开关要接在火线和用电器之间，故B错误；
C、家用电器的金属外壳要接地，这样可防止金属外壳漏电时发生触电事故，故C正确；
D、插座上同时接入多个大功率用电器，使用电器总功率过大，会使电路中电流过大，引起保险丝的熔断，故D错误．
9.【答案】B
【解析】根据家庭电路的组成解答．一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒．进入家庭的进户线后家庭电路组成有：电能表、总开关、保险装置、插座、用电器——电灯组成．进户线进入用户，首先经过电能表，然后再接总开关，防止偷电；保险丝一定接在总开关后面，方便更换保险丝．电能表、总开关、保险丝的顺序不能颠倒．为了保证各用电器之间互不影响，各个用电器间和插座是并联的．故选B.
10.【答案】D
【解析】A、线路很短的电路不是短路，故错误；
B、所有用电器都断开的电路是开路，故错误；
C、某一个用电器的开关碰线的电路，即此时开关失去了控制作用，但没有发生短路；故错误；
D、某一个插座直接被导线接通的电路，其火线和零线直接连在一起，该现象称为短路，故正确；
11.【答案】B
【解析】A、保险丝若串联在零线上，当熔断时，用电器依然带电，此时还有发生触电的危险，故A错误；
B、由保险丝的作用可知，保险丝必须串联在火线上，在熔断时切断电源，对电路起到保护作用，故B正确；
C、铁丝的熔点高，在电流过大时不易熔断，故手头没有保险丝不能用铁丝代替保险丝，故C错误；
D、越粗的保险丝，在电流过大时不易熔断，故反而越不安全，故D错误．
12.【答案】C
【解析】A、灯泡和两孔插座是互不影响的，所以是并联的，故A错误；
B、M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故B错误；
C、据图可知，开关接到了零线和用电器之间；三孔插座的左孔接的是地线，故均错误，故C说法正确；
D、两孔插座的左孔是零线，所以试电笔插入两孔插座的左孔氖管不发光，故D错误；
13.【答案】D
【解析】家庭电路中空气开关的作用是保护电路，当电路中发生短路或总功率过大导致电流过大时会引起空气开关跳闸．
14.【答案】D
【解析】A、使用试电笔时，手必须接触笔尾的金属体，图中没有接触，故A错误；
B、温度计在测量液体的温度时，玻璃泡不能接触容器底，故B错误；
C、弹簧测力计在测量物体重力时，测力计必须要在竖直方向上，故C错误；
D、用刻度尺测量物体的长度时，读数时视线要与刻度尺的刻度垂直，故D正确．.
15.【答案】C
【解析】首先辨别上面三根线地线、火线、零线．
(1)灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
A图开关接在零线上了，错误；
B图开关接在火线上了，但三孔插座的接法错误；
C图灯泡和三孔插座的接法正确；
D图开关接在零线上了，三孔插座的接法错误．
16.【答案】2 200　短路　 总功率
【解析】家庭电路中电流过大的原因主要有两方面，一是用电器短路，二是用电器的总功率过大．根据P＝UI对用电器的电功率进行计算．
由铭牌上的数据可得，最大电流10 A.
P＝UI＝220 V×10 A＝2 200 W.
17.【答案】①　短路
【解析】从图①中可以看出，用电器较多，并且还有大功率的电炉，因此是用电器的总功率过大而造成的．
从图②中可以看出导线直接将火线和零线相连，因此是短路造成的．
18.【答案】2 200　短路　 总功率
【解析】家庭电路中电流过大的原因主要有两方面，一是用电器短路，二是用电器的总功率过大．根据P＝UI对用电器的电功率进行计算．
由铭牌上的数据可得，最大电流10 A.
P＝UI＝220 V×10 A＝2 200 W.
19.【答案】(2)发光　 有　(3)A　 很大　相同　正　热
【解析】解：进行实验
(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．
(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；
分析论证
当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．
故答案为：
20.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，
灯泡的实际功率为P实＝＝＝95.5 W，
因为P实＜P额
所以灯泡亮度将变暗．
(2)通过输电线的电流为I＝＝＝40 A，
由于输电线与用户是串联，所以电流相等，
输电线两端的电压为U线＝220 V－215 V＝5 V，
输电线的电阻为R线＝＝＝0.125 Ω，
输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.
答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.
【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．
(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．
21.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：
I1＝＝≈4.55 A；
(2)电能表允许家用电器同时工作的最大功率
P＝UI＝220 V×10 A＝2 200 W，
因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，
所有，明明家的电路允许安装这样一台空调．
答：(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
【解析】(1)根据P＝UI求出空调使用时通过的电流；
(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．
