第十五章《电流和电路》测试卷 2021 —2022学年人教版物理九年级（含解析）

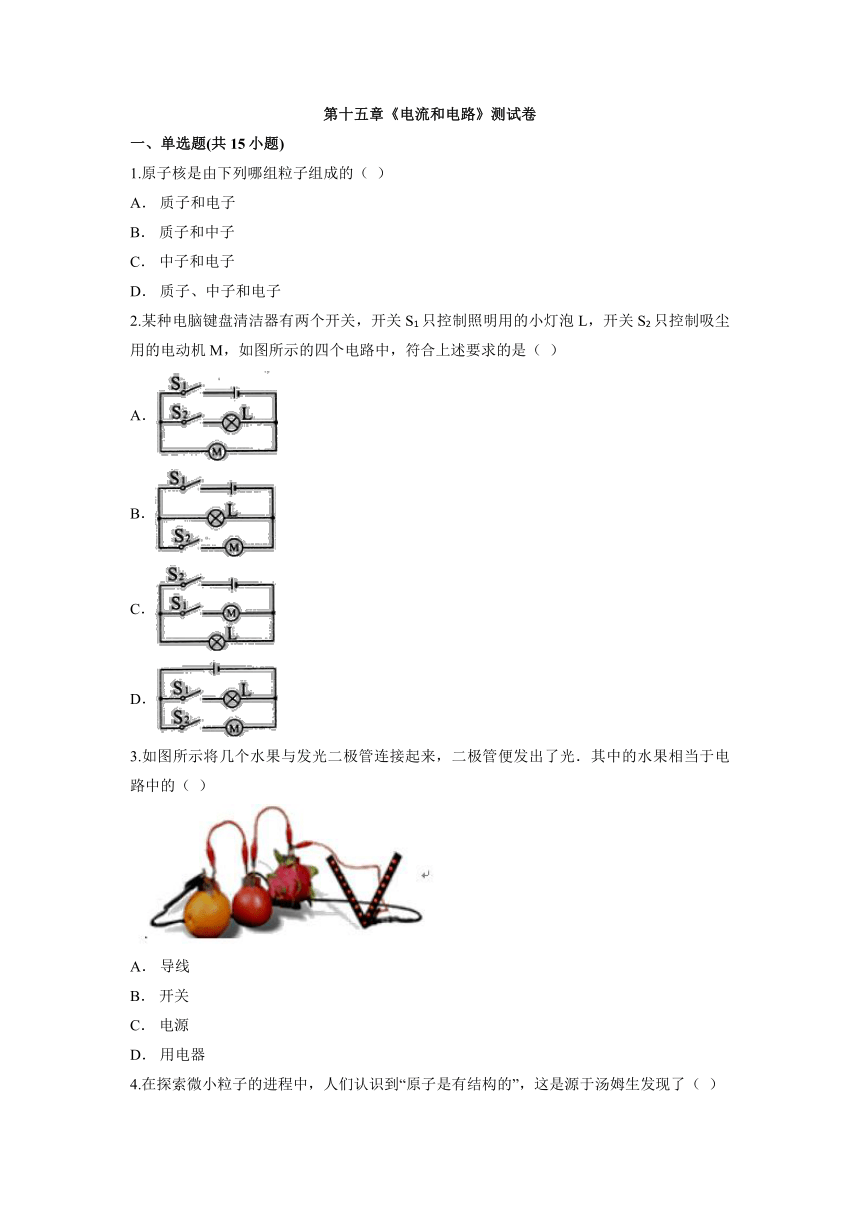

第十五章《电流和电路》测试卷
一、单选题(共15小题)
1.原子核是由下列哪组粒子组成的（ ）
A． 质子和电子
B． 质子和中子
C． 中子和电子
D． 质子、中子和电子
2.某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，如图所示的四个电路中，符合上述要求的是（ ）
A．
B．
C．
D．
3.如图所示将几个水果与发光二极管连接起来，二极管便发出了光．其中的水果相当于电路中的（ ）
A． 导线
B． 开关
C． 电源
D． 用电器
4.在探索微小粒子的进程中，人们认识到“原子是有结构的”，这是源于汤姆生发现了（ ）
A． 电子
B． 中子
C． 质子
D． 夸克

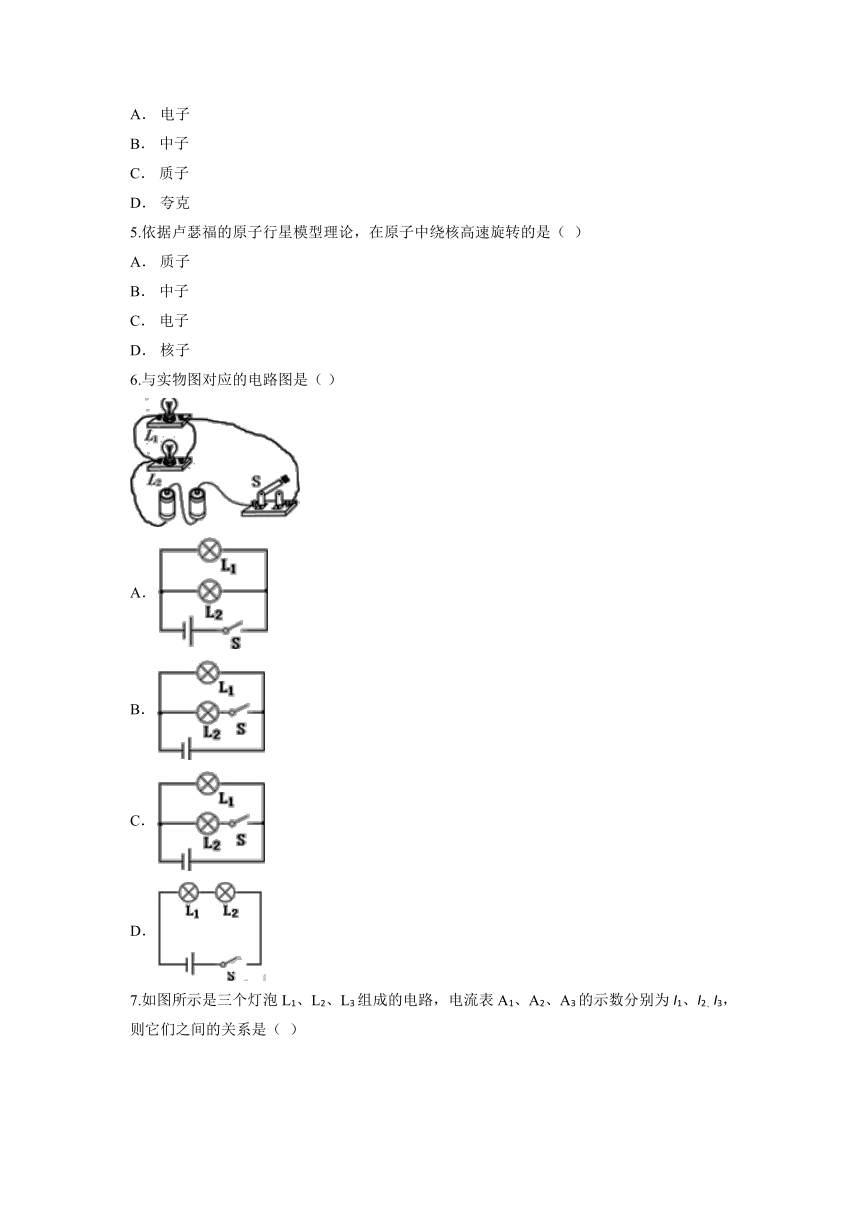

5.依据卢瑟福的原子行星模型理论，在原子中绕核高速旋转的是（ ）
A． 质子
B． 中子
C． 电子
D． 核子
6.与实物图对应的电路图是（ ）
A．
B．
C．
D．

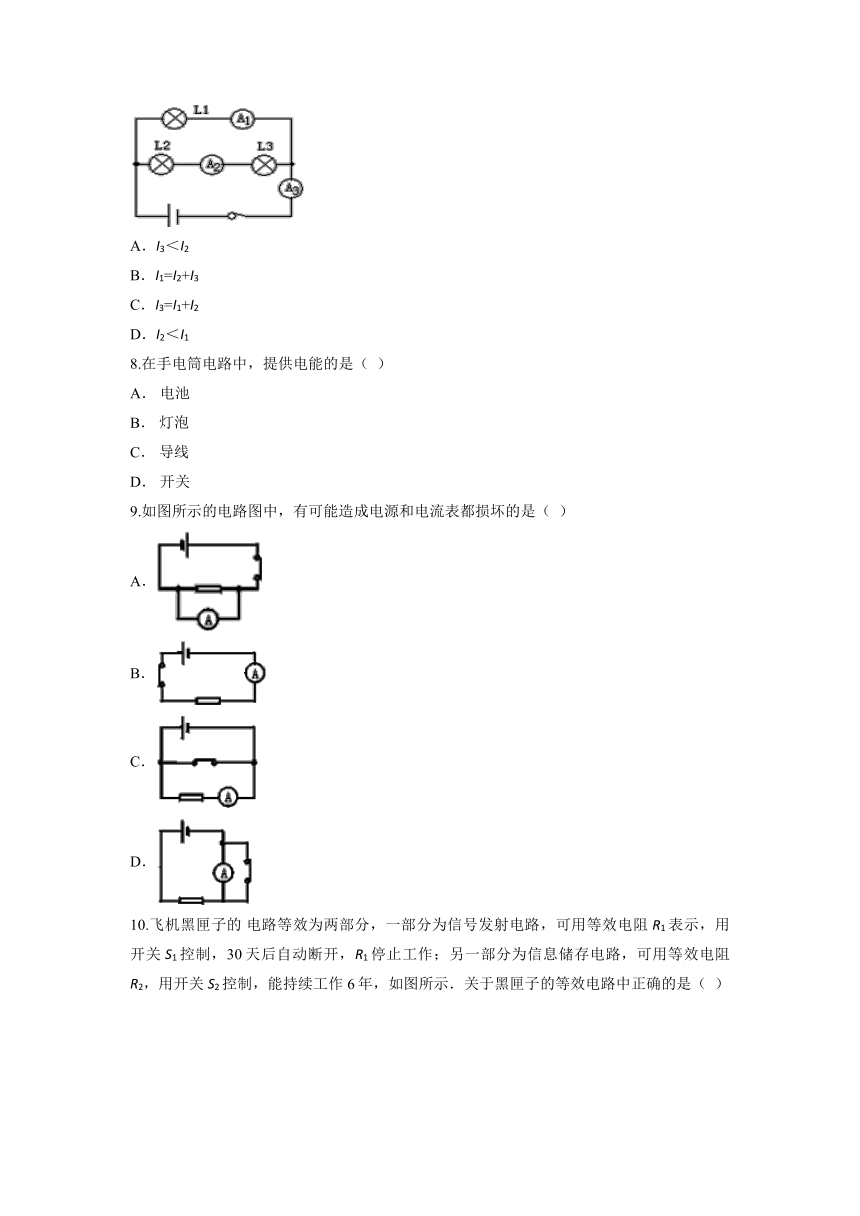

7.如图所示是三个灯泡L1、L2、L3组成的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（ ）
A．I3＜I2
B．I1=I2+I3
C．I3=I1+I2
D．I2＜I1
8.在手电筒电路中，提供电能的是（ ）
A． 电池
B． 灯泡
C． 导线
D． 开关
9.如图所示的电路图中，有可能造成电源和电流表都损坏的是（ ）
A．
B．
C．
D．

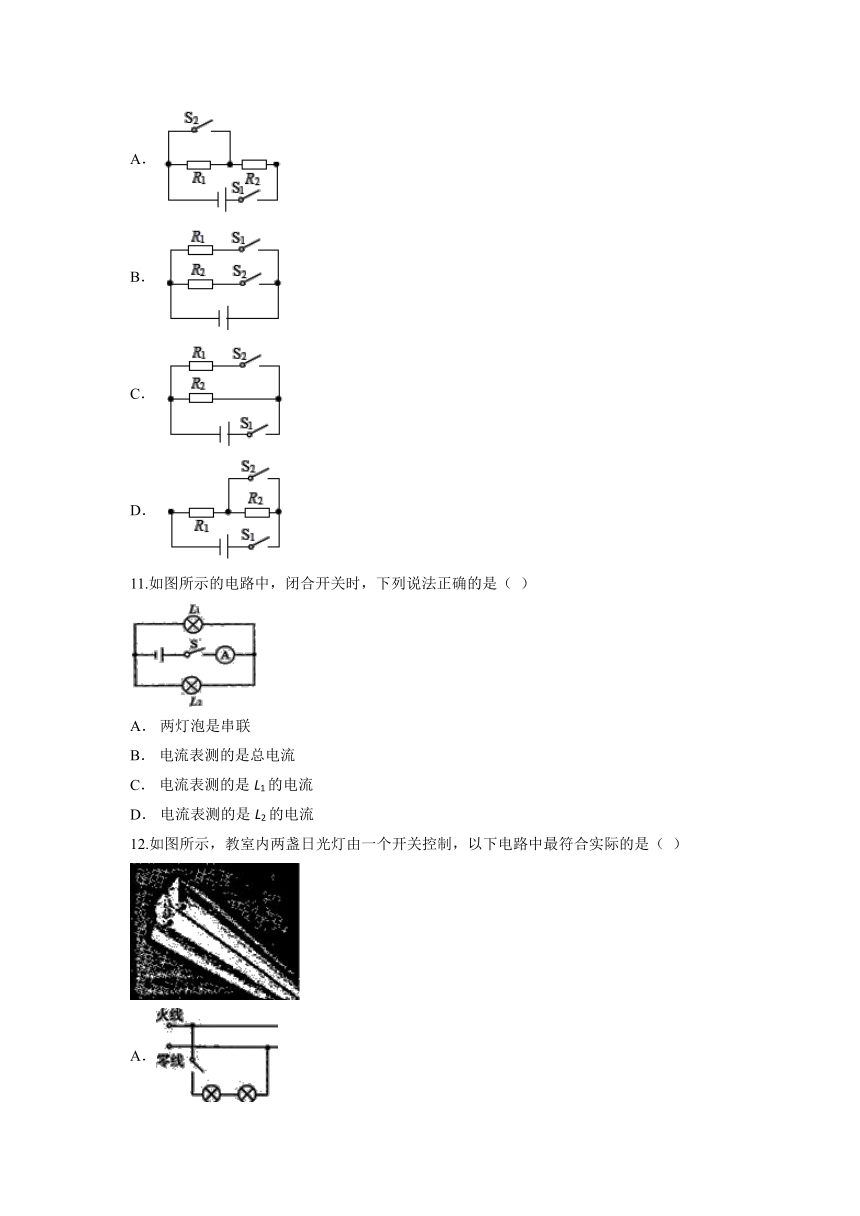

10.飞机黑匣子的 电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2，用开关S2控制，能持续工作6年，如图所示．关于黑匣子的等效电路中正确的是（ ）
A．
B．
C．
D．
11.如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A． 两灯泡是串联
B． 电流表测的是总电流
C． 电流表测的是L1的电流
D． 电流表测的是L2的电流

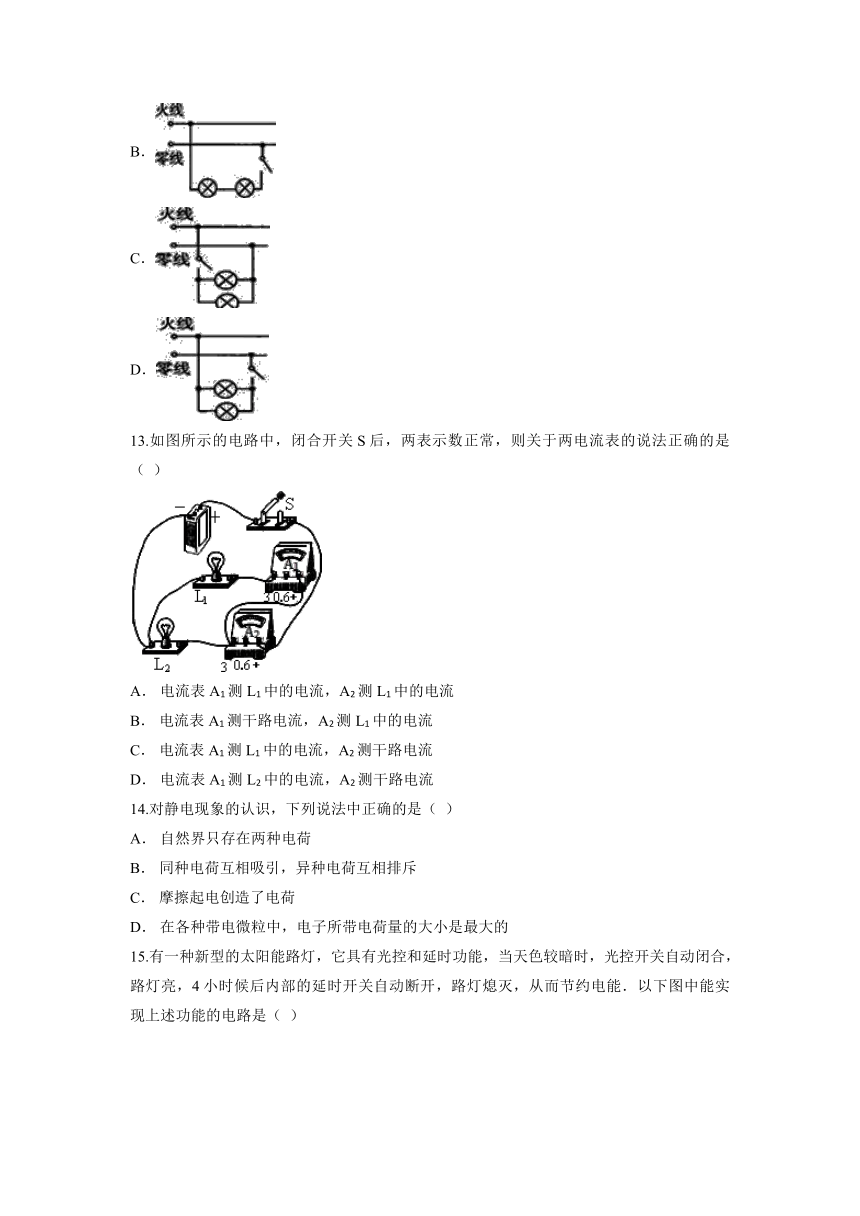

12.如图所示，教室内两盏日光灯由一个开关控制，以下电路中最符合实际的是（ ）
A．
B．
C．
D．
13.如图所示的电路中，闭合开关S后，两表示数正常，则关于两电流表的说法正确的是（ ）
A． 电流表A1测L1中的电流，A2测L1中的电流
B． 电流表A1测干路电流，A2测L1中的电流
C． 电流表A1测L1中的电流，A2测干路电流
D． 电流表A1测L2中的电流，A2测干路电流
14.对静电现象的认识，下列说法中正确的是（ ）
A． 自然界只存在两种电荷
B． 同种电荷互相吸引，异种电荷互相排斥
C． 摩擦起电创造了电荷
D． 在各种带电微粒中，电子所带电荷量的大小是最大的
15.有一种新型的太阳能路灯，它具有光控和延时功能，当天色较暗时，光控开关自动闭合，路灯亮，4小时候后内部的延时开关自动断开，路灯熄灭，从而节约电能．以下图中能实现上述功能的电路是（ ）
A．
B．
C．
D．
二、填空题(共3小题)
16.如图1所示的电路中，已知电流表A1的示数为0.4A，电流表A4的示数如图2，那么A4一定选用 ______ 量程，它的示数是 ______ ，A2的示数是 ______ ，A3的示数是 ______ ．
17.城市中的路灯是 ______ 联在一起的；家庭中的用电器都是 ______ 联在一起的；圣诞树上使用的“满天星”小彩灯是 ______ 联的．
18.串联电路中 ①电流的路径只有 ______ 条，②开关能控制 ______ 的用电器，与开关的 ______ 无关．③某用电器开路，则其他用电器都 ______ 工作．
三、实验题(共3小题)
19.甲、乙两位同学在探究串联电路中电流的规律时，看到实验桌上的器材有：学生电源一个，开关一个，小灯泡一个，验电器一个，导线若干，他们交流后决定：
（1）甲同学向老师报告，要求增加的元件是 ______ ，同时撤掉验电器换取 ______ ．
（2）甲同学率先探究串联电路中的电流规律，刚接好最后一根导线，表的指针迅速达到最右端，乙同学立即切断电源，经检查发现在连接电路时没有 ______ ,也没有 ______ ．
（3）实验中发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析在使用电流表时存在问题的原因甲现象存在问题的原因： ______ ；乙现象存在问题的原因： ______ ．
（4）在乙同学的协助下，甲同学终于完成了探究串联电路电流规律的正确连接，甲同学读取电流表的示数后，感觉比其它实验小组的读数大一些，于是他断开开关又仔细观察发现电流表还有0.04A的读数，这时才意识到使用电流表之前还必须 ______ ．
20.如图是小红“探究并联电路电流特点”实验时未连好的电路，现要求灯L1和灯L2并联，且用电流表测通过灯L2中的电流．
（1）请你用笔画线表示导线完成下图电路连接，并在虚线框内画出电路图．（注意：连图与画图都用铅笔）
（2）实验时，连接电路前，开关应处于 ______ 状态，电流表应与被测用电器 ______ 联．
（3）闭合开关后小红发现电流表如图（a）所示，出现这个现象原因是 ______ ．小红修改了上述错误后，闭合开关，发现电流表的示数如图（b）所示，出现这个现象的原因是 ______ ．
（4）电路连接正确后，闭合开关电流表示数如图（c）所示,则通过灯L2的电流为 ______ A；再用电流表测干路中的电流时,电流表的示数如图（d）所示,通过灯L1中的电流为 ______ A．
21.在“探究并联电路的电流规律”实验中，小明同学在老师的指导下，设计了如图所示的电路图．
设计进行实验：
（1）电流表在使用时必须___________联在被测电路中；
（2）闭合开关，测出通过C点的电流后，小明把电流表分别接入到电路中的A、B两点，测出通过A、B两点的电流，填入下表．
得出结论：并联电路中干路电流等于各支路电流之和
评估与交流
①实验过程中存在的问题：______________________；
②改进的方法：_________________________________；
③设计的表格中存在的不足之处是：_________________________________．
答案解析
1.【答案】B
【解析】分子是由原子组成的;原子是由原子核和核外电子组成的;原子核是由质子和中子组成.
2.【答案】D
【解析】开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，说明小灯泡L和电动机M并联，各由一个开关控制．
A、开关S1为总开关，控制小灯泡和电动机，开关S2只控制小灯泡，不合题意；
B、开关S1为总开关，控制小灯泡和电动机，开关S2只控制电动机，不合题意；
C、开关S2为总开关，控制小灯泡和电动机，开关S1只控制小灯泡，不合题意；
D、开关S1只控制小灯泡，开关S2只控制吸尘用的电动机，二者互不影响，符合题意．
3.【答案】C
【解析】水果电池装置中，水果中的化学能转化为电能，再通过二极管转化为光能．
要使用电器工作，电路中必须要有电源，水果能使二极管发光，说明在这个电路中水果能提供电压，所以水果相当于电源．
4.【答案】A
【解析】在探索微小粒子的过程中，人们首先发现了电子，进而认识到原子是由电子和原子核组成的，卢瑟福建立了原子结构的行星模型．后来，人们又发现，原子核是由质子和中子组成的．
5.【答案】C
【解析】卢瑟福的原子行星模型理论中正电荷集中在原子核，带负电的电子在原子中绕核高速旋转．
6.【答案】A
【解析】从实物图中可以看出，两只灯泡并联，开关控制干路．
A．两只灯泡并联，开关控制干路，与实物图符合．
B．两只灯泡并联，开关控制L2支路，与实物图不符合．
C．两只灯泡并联，开关控制L1支路，与实物图不符合．
D．两只灯泡串联，与实物图不符合．
7.【答案】C
【解析】由电路图看出，L1、L2并联；
电流表A1测量灯泡L1中的电流，电流表A2测量灯泡L2和L3支路中的电流，电流表A3测量干路电流；
根据并联电路中电流的规律可知：干路电路等于各支路电流的和，即I3=I1+I2．
8.【答案】A
【解析】在手电筒中，电源是电池，用电器是灯泡，所以提供电能的装置是电池．
9.【答案】A
【解析】电流表是测量电路电流的仪表，内阻非常小，相当于导线，必须与用电器串联使用．
由图知：
A、电流表与电阻并联在电源两端，由于电流表相当于导线，会造成电源短路，烧坏电流表或电源．符合题意；
B、电流表与电阻串联测量电路电流，使用方法正确，不会损坏电流表或电源．不符合题意；
C、电流表与电阻串联测量电路电流，使用方法正确，不会损坏电流表；但开关闭合会造成短路，烧坏电源．不符合题意；
D、电流表虽然与开关并联，但与电阻串联，测量电路电流，不会损坏电流表或电源．不符合题意．
10.【答案】B
【解析】根据题意可知，R1、R2可以单独工作，互不影响，因此它们为并联连接，并且它们都有相应的开关控制，故B选项的电路图符合题意．
11.【答案】B
【解析】A、由图知，两只灯泡并列连接在电源两端，所以是并联．此选项错误；
B、C、D、由图知，两只灯泡并联，电流表在干路上，所以测量干路电流，也就是通过两只灯泡的总电流．选项B正确，选项C、D均错误．
12.【答案】C
【解析】一只开关同时控制2盏日光灯，若摘掉其中任意一盏灯管，由另外一盏灯仍正常发光可知，这二盏日光灯是互不影响的，所以它们之间一定是并联的；火线接用电器之前，应先接开关．故ABD错误，C正确．
13.【答案】C
【解析】由图可知，分点为A、合点为B，电路为并联电路，A1表与L1串联，测量通过L1的电流；A2表串联在干路上，测量干路电流．
14.【答案】A
【解析】A、自然界只存在正、负两种电荷，故A正确．
B、同种电荷相互排斥，异种电荷相互吸引．故B错误．
C、摩擦起电的实质是电子的转移，是电子从一个物体转移到另一个物体上，电荷的总量没有变，并不是创造了电荷．故C错误．
D、在各种带电微粒中，电子所带电荷量的大小是最小的，故D错误．
15.【答案】A
【解析】电路中开关控制用电器时，开关和用电器是串联的．光控开关和延时开关同时控制一盏灯，同时符合当天色较暗时光控开关就自动闭合内部的延时开关4小时后能自动断开，所以两个开关和灯泡应该是串联的．
A.光控开关、延时开关和电灯是串联的，光控开关、延时开关同时闭合时电路形成通路，电灯发光，符合题意；
B.光控开关和声控开关是并联的，光暗到一定程度时都能使电灯发光，但4小时后不能自动断开，不符合题意；
C.当光控开关闭合时，电灯被短路，电灯不亮，不符合题意；
D.当延时开关闭合时，电灯被短路，电灯不亮，不符合题意．
16.【答案】0～3A；0.6A；0.4A；0.2A.
【解析】由电路图可知，两灯泡并联，电流表A1、A2测L1支路的电流，电流表A3测L2支路的电流，电流表A4测干路电流；
因为并联电路中干路电流等于各支路电流之和，干路电流表A4的示数应大于0.4A，结合指针的位置可知其量程为0～3A，分度值为0.1A，示数IA4=0.6A；
因为电流表A1、A2都测L1支路的电流，所以电流表A2的示数为0.4A；
电流表A3的示数：IA3=IA4-IA1=0.6A-0.4A=0.2A．
17.【答案】并；并；串．
【解析】（1）城市中的路灯和家庭中的用电器，都可以单独工作，并且互不影响，因此城市中的路灯和家庭中的用电器是并联的；
（2）串联电路的总电压等于各用电器电压之和．由于小彩灯的工作电压很小，所以只能将它们串联接在家庭电路中．
18.【答案】一；所有；位置；不能．
【解析】在串联电路中
①整个电路只有一个通路，所以电流只有一条路径；
②一个开关可以控制所有用电器，开关的作用与所连接的位置无关；
③一个用电器损坏造成开路，整个电路都是开路状态，其它用电器都不能工作．
19.【答案】（1）灯泡；电流表；（2）断开开关；试触选择电流表的量程；（3）电流表“+”“-”接线柱接反；选择量程太大；（4）将指针调至零刻线、调零．
【解析】（1）根据研究串联电路特点需要增加个用电器：灯泡，测电流需要增加电流表．
（2）刚接完电路电流表没有闭合开关就有示数，说明开始没断开开关 同时接前没试触选择电流表的量程．
（3）由甲图中指针向“0”刻度左边偏转说明正负接线柱有问题；乙图中的表盘指针偏转角度太小，说明量程选择有问题．
（4）“观察发现电流表还有0.04A的读数”，没有测量时电流表有示数说明电流表测量前没有调零．
20.【答案】（1）如图所示；（2）断开；串联；（3）电流表未校零；量程选择过小；（4）0.5；0.5．
【解析】（1）从电源的正极开始连起，过开关S后分为两支：一支经过电流表、L2回到电源负极；一支直接经过灯L1回到电源负极，电路连接如图所示：
电路图如下：
（2）连接电路的过程中，为了保护电路，开关应处于断开状态；电流表在测量电流时，应与被测电路串联；
（3）如图（a）所示，在未闭合开关前，电流表指针未指在零上，出现这个现象的原因是电流表未校零；
如图（b）所示，可知电流表的指针的偏角太小，示数小于0.6A，说明量程选择过小．
（4）由图（c）可知，量程为0～0.6A，分度值为0.02A，读数为0.5A，通过灯L2的电流为0.5A；
如图（d）可知，量程为0～3A，分度值为0.1A，干路中的电流为1A，
故根据并联电路干路电流等于各支路电流之和可知：灯L1中的电流I=1A-0.5A=0.5A．
21.【答案】（1）串；（2）① 该小组同学只用两个灯泡，测了一组数据，就得出了结论 ；②更换不同规格的小灯泡，多测几组数据，分析归纳得出结论；③缺少了电流的单位.
【解析】（1）电流表在使用时必须串联在被测电路中；
（2）由探究过程和表格记录可知：
①实验过程中存在的问题： 该小组同学只用两个灯泡，测了一组数据，就得出了结论 ；
②改进的方法：更换不同规格的小灯泡，多测几组数据，分析归纳得出结论；
③设计的表格中存在的不足之处是：缺少了电流的单位．
