人教版九年级物理全一册第十九章《生活用电》章末复习提优练习（word版含答案）

人教版九年级物理全一册第十九章《生活用电》章末复习提优练习
一、选择题

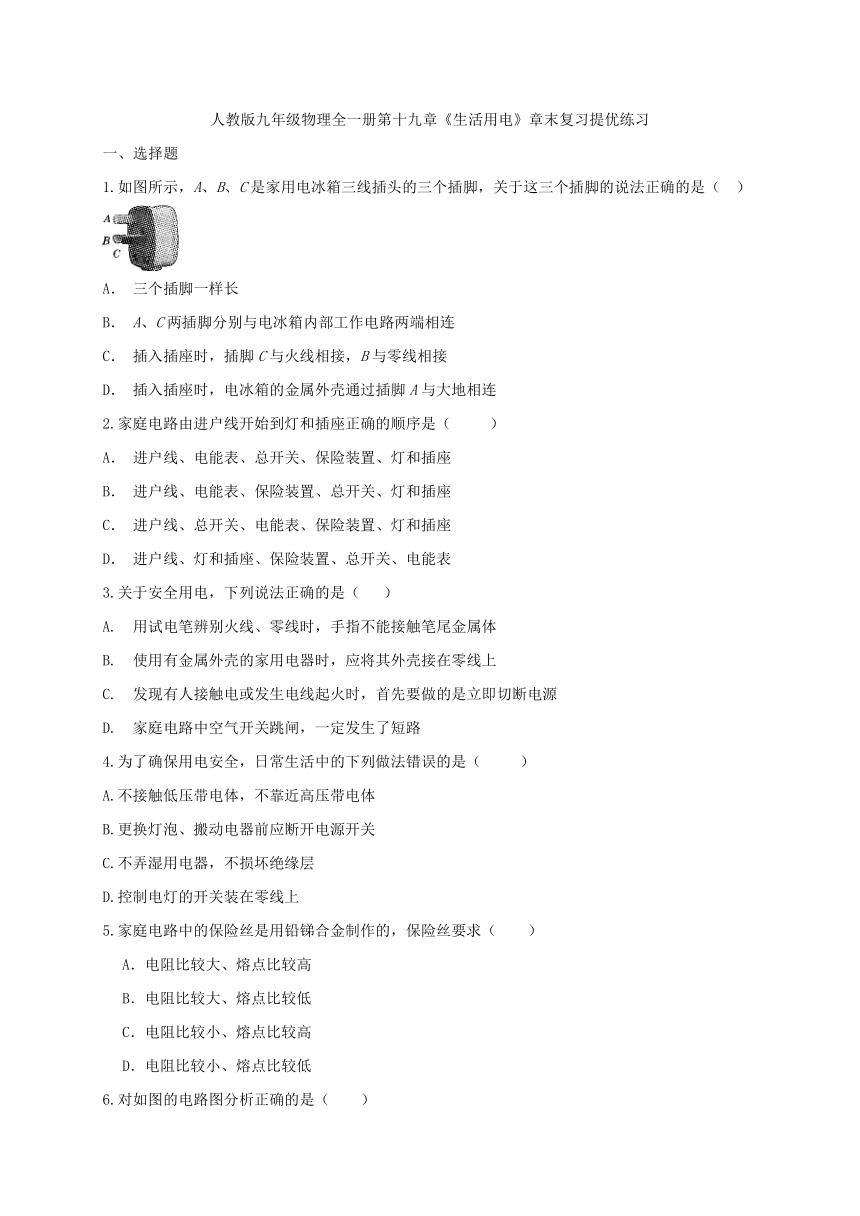

1.如图所示，A、B、C是家用电冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是（ ）
A． 三个插脚一样长
B． A、C两插脚分别与电冰箱内部工作电路两端相连
C． 插入插座时，插脚C与火线相接，B与零线相接
D． 插入插座时，电冰箱的金属外壳通过插脚A与大地相连
2.家庭电路由进户线开始到灯和插座正确的顺序是（ ）
A． 进户线、电能表、总开关、保险装置、灯和插座
B． 进户线、电能表、保险装置、总开关、灯和插座
C． 进户线、总开关、电能表、保险装置、灯和插座
D． 进户线、灯和插座、保险装置、总开关、电能表
3.关于安全用电，下列说法正确的是（ ）
A. 用试电笔辨别火线、零线时，手指不能接触笔尾金属体
B. 使用有金属外壳的家用电器时，应将其外壳接在零线上
C. 发现有人接触电或发生电线起火时，首先要做的是立即切断电源
D. 家庭电路中空气开关跳闸，一定发生了短路
4.为了确保用电安全，日常生活中的下列做法错误的是（ ）
A.不接触低压带电体，不靠近高压带电体
B.更换灯泡、搬动电器前应断开电源开关
C.不弄湿用电器，不损坏绝缘层
D.控制电灯的开关装在零线上
5.家庭电路中的保险丝是用铅锑合金制作的，保险丝要求（　　）
A．电阻比较大、熔点比较高
B．电阻比较大、熔点比较低
C．电阻比较小、熔点比较高
D．电阻比较小、熔点比较低

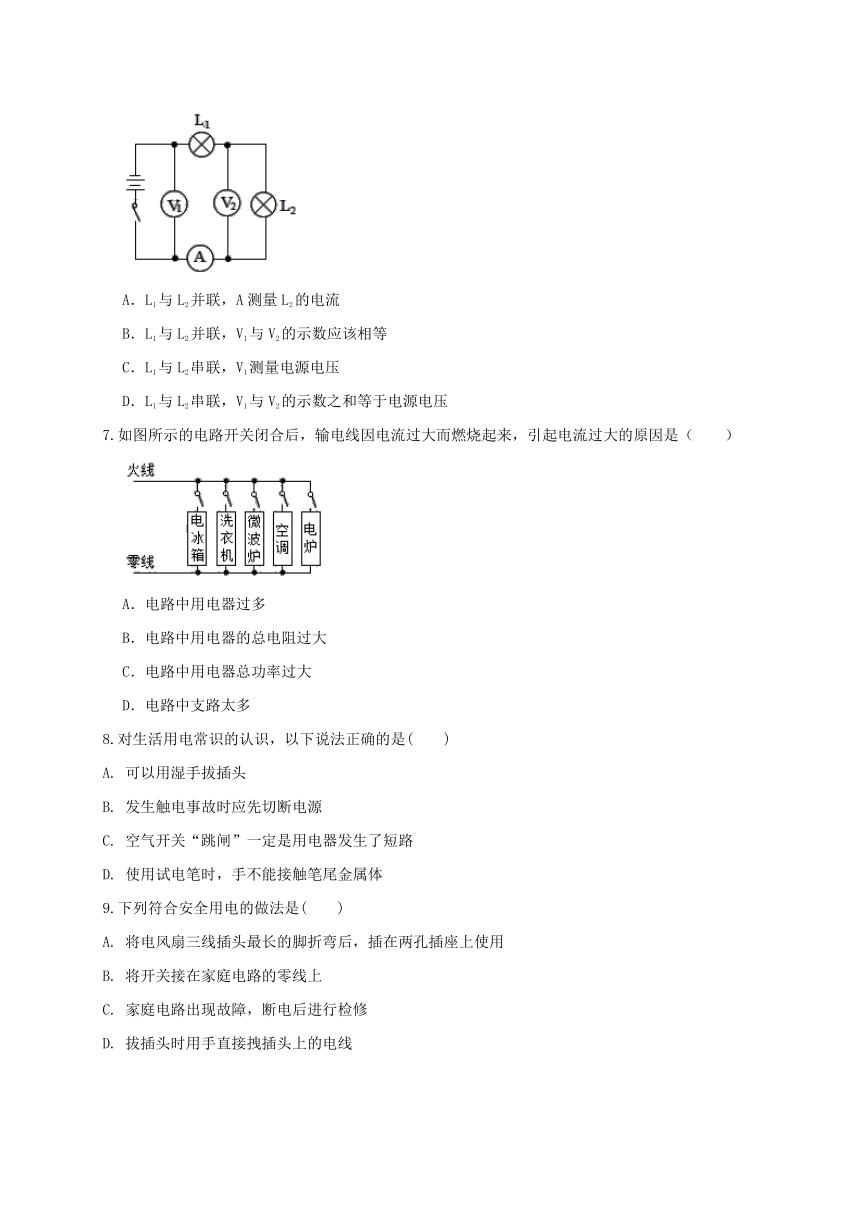

6.对如图的电路图分析正确的是（　　）
A．L1与L2并联，A测量L2的电流
B．L1与L2并联，V1与V2的示数应该相等
C．L1与L2串联，V1测量电源电压
D．L1与L2串联，V1与V2的示数之和等于电源电压
7.如图所示的电路开关闭合后，输电线因电流过大而燃烧起来，引起电流过大的原因是（　　）
A．电路中用电器过多
B．电路中用电器的总电阻过大
C．电路中用电器总功率过大
D．电路中支路太多
8.对生活用电常识的认识，以下说法正确的是( )
A. 可以用湿手拔插头
B. 发生触电事故时应先切断电源
C. 空气开关“跳闸”一定是用电器发生了短路
D. 使用试电笔时，手不能接触笔尾金属体
9.下列符合安全用电的做法是( )
A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用
B. 将开关接在家庭电路的零线上
C. 家庭电路出现故障，断电后进行检修
D. 拔插头时用手直接拽插头上的电线
10.小明家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．他断开开关S，再次用测电笔测试插座的两个孔，他将观察到（假设故障只有一处）（　　）
A．测试两孔时测电笔都发光
B．测试两孔时测电笔都不发光
C．只有测试右面的孔时测电笔才发光
D．只有测试左面的孔时测电笔才发光
二、填空题
11..家庭电路中,控制灯泡的开关与灯泡是　　　　联的;如图6所示,三脚插座的第　　　　孔与地线相连。
12.在家庭电路中,电线相互连接处因为接触不良,容易造成　　　　变大.根据焦耳定律可知:在通电时间和　　　　相同时,该处比别处产生的热量　　　　,可能引起火灾.
13.当小霞同学用测电笔试触家里插座的一个插孔时,发现氖管发光,说明此插孔是与　　　　(选填“火线”或“零线”)相连的.若小霞同学和测电笔串联后的等效电阻为880 kΩ,家庭电路的电压为220 V,则通过小霞同学的电流为　　　　mA.
三、画图题
14.随着生活水平的提高，人们对卫生间里空气质量的要求越来越高。为了保证空气流通，小刚家的卫生间安装了换气扇，且换气扇与电灯由同一个开关控制，闭合开关时，换气扇和电灯同时工作。如图所示，请按要求连接电路。
15.小明同学学习了初中电学知识，他想试着在家里的车库中安装一个配有保险丝的三孔插座以及一盏照明灯。请你在图中用笔画线代替导线将插座、保险丝、照明灯以及开关连入电路。
四、综合应用题
16.家用普通压力锅因为设计缺陷存在很大的安全隐患，最新推向市场的电热安全压力锅彻底解决了困扰了消费者多年的安全问题，省时省电(比普通电饭锅节电30%以上)又便捷安全。如图所示是某款电压力锅及铭牌，请回答下列问题：
额定电压 220V 额定容量 5L
额定功率 880W 工作压力 50～80kPa
工作频率 50Hz 型号 M50
额定电压 220V 额定容量 5L
额定功率 880W 工作压力 50～80kPa
工作频率 50Hz 型号 M50
（1）该电压力锅工作时为什么选用三孔插座？
（2）该电压力锅正常工作时电流多大？
（3）在该电压力锅中装入3kg初温为30℃的水，当加热到120℃时刚好沸腾，水吸收了多少热量？（已知水的比热容c水=4.2×103J／（kg·℃））
（4）如图所示是经常使用家用电压力锅的插座，小丽发现插头松动后，在使用电压力锅炖肉时插头发热，并将插座烧焦成了如图所示的样子，请你帮他分析产生这种现象的原因是什么？．
答案
1-10 DACDB CCBCC
11.串　3
12.电阻　电流　多
13.甲　小鸟丙与灯泡并联,其两端有电压,有电流通过小鸟丙的身体
14.15.
16.(1)为了防止电热安全压力锅的金属外壳因漏电而发生触电事故 （2）4A （3）1.134J （4）根据焦耳定律Q=I2Rt可知，在电流I一定的情况下，相同时间t内产生热量增多，所以插座温度升高，容易将插头及插座烧毁甚至引起火灾。
