1.3 《地球的圈层结构》课件（共40张PPT）

(共40张PPT)
地理新湘教版必修一 第一章：宇宙中的地球 第三节
地球的圈层结构
新湘
教版

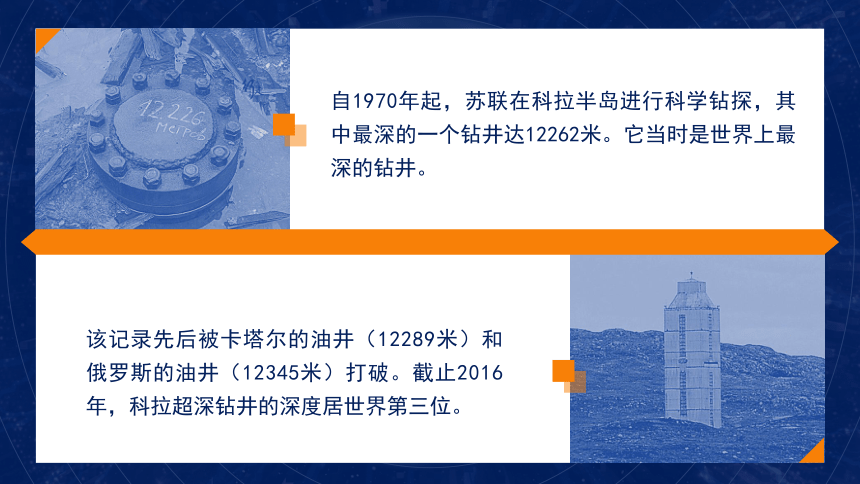

该记录先后被卡塔尔的油井（12289米）和俄罗斯的油井（12345米）打破。截止2016年，科拉超深钻井的深度居世界第三位。
自1970年起，苏联在科拉半岛进行科学钻探，其中最深的一个钻井达12262米。它当时是世界上最深的钻井。

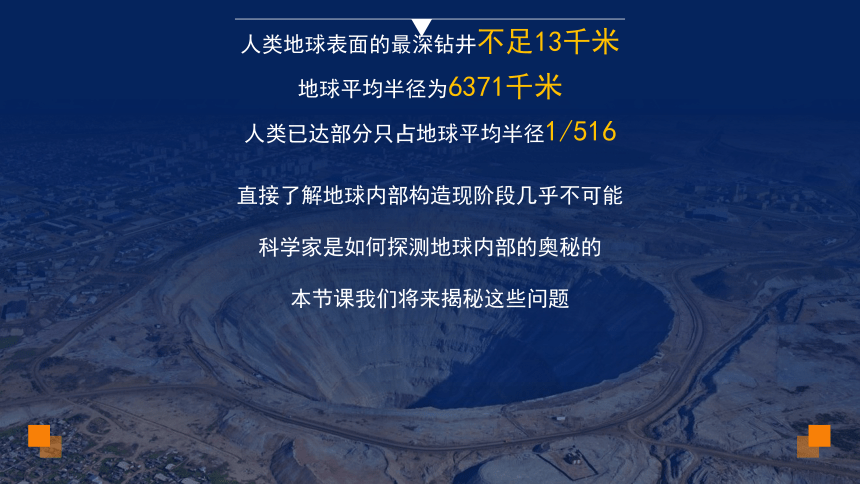

人类地球表面的最深钻井不足13千米
地球平均半径为6371千米
人类已达部分只占地球平均半径1/516
直接了解地球内部构造现阶段几乎不可能
科学家是如何探测地球内部的奥秘的
本节课我们将来揭秘这些问题
地理新湘教版必修一 第一章：宇宙中的地球 第三节
地球的圈层结构
新湘
教版
了解地震波的基本特征，并能说明科学家如何利用地震波来研究地球内部的圈层结构。
1
了解地球各圈层的主要特征。
2
能从不同层面（宏观、微观）认识地球的自然环境。
3
地震和地震波
一
地球的内部圈层
二
地球的外部圈层
三
目 录
地震是地壳快速释放能量过程中造成的地面震动
是一种危害和影响巨大的自然灾害
我国是世界上地震灾害比较严重的国家之一

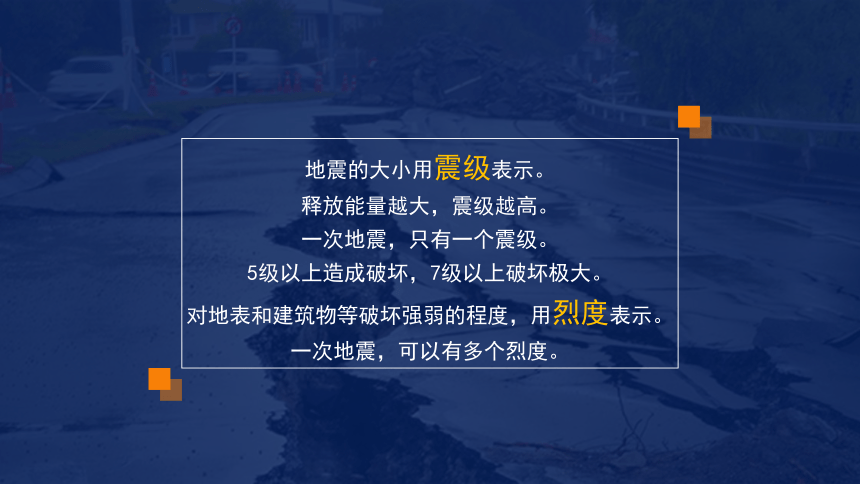

地震的大小用震级表示。
释放能量越大，震级越高。
一次地震，只有一个震级。
5级以上造成破坏，7级以上破坏极大。
对地表和建筑物等破坏强弱的程度，用烈度表示。
一次地震，可以有多个烈度。

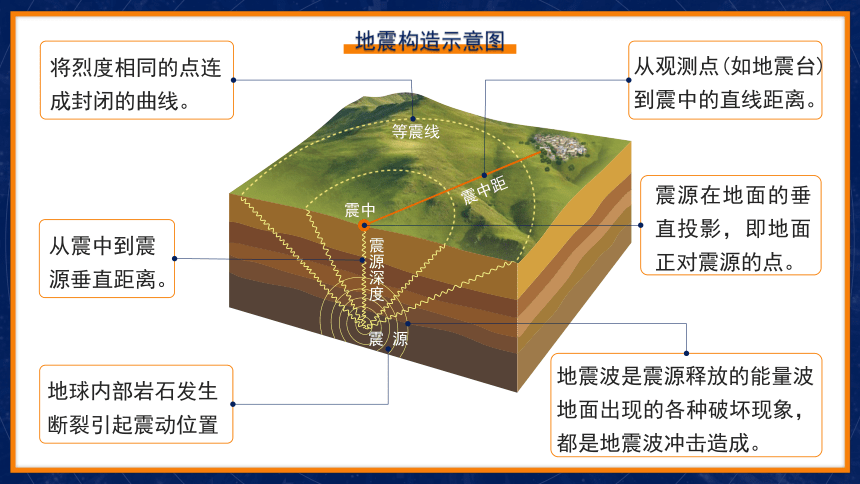

震源深度
震中
等震线
震中距
震 源
将烈度相同的点连成封闭的曲线。
从观测点(如地震台)到震中的直线距离。
震源在地面的垂直投影，即地面正对震源的点。
从震中到震源垂直距离。
地球内部岩石发生断裂引起震动位置
地震波是震源释放的能量波
地面出现的各种破坏现象，都是地震波冲击造成。
地震构造示意图

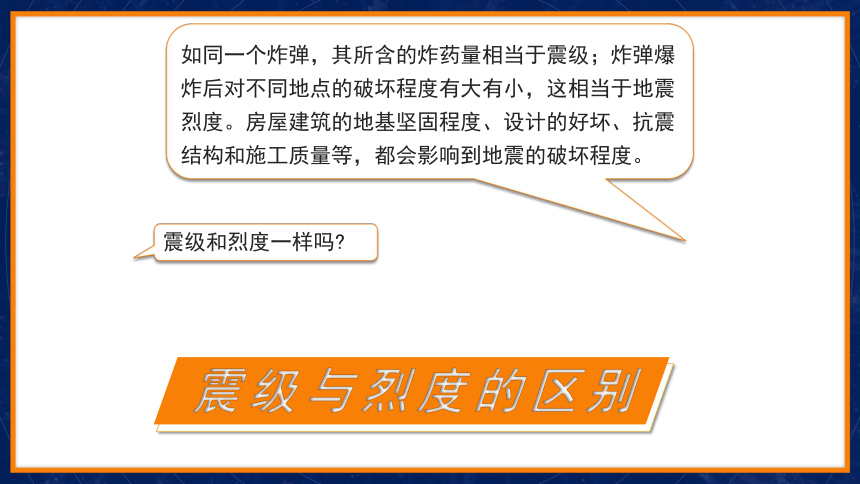

如同一个炸弹，其所含的炸药量相当于震级；炸弹爆炸后对不同地点的破坏程度有大有小，这相当于地震烈度。房屋建筑的地基坚固程度、设计的好坏、抗震结构和施工质量等，都会影响到地震的破坏程度。
震级和烈度一样吗
震级与烈度的区别

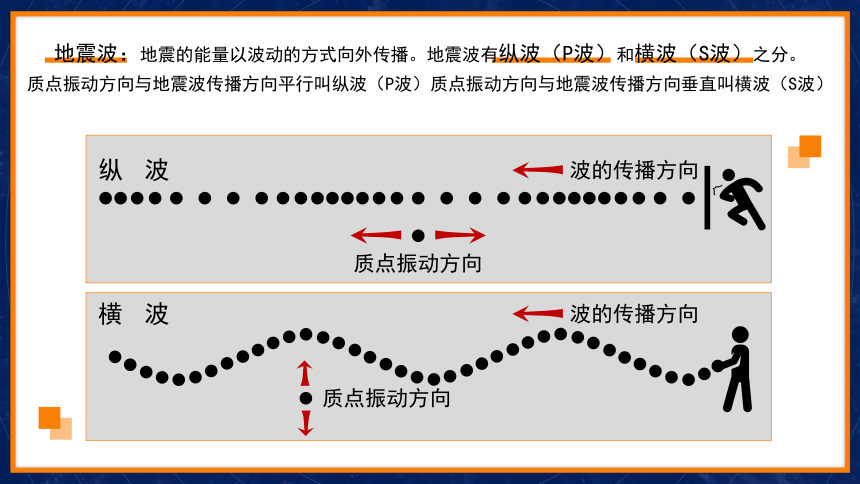

地震波：地震的能量以波动的方式向外传播。地震波有纵波（P波）和横波（S波）之分。
质点振动方向与地震波传播方向平行叫纵波（P波）质点振动方向与地震波传播方向垂直叫横波（S波）
质点振动方向
纵波
波的传播方向
质点振动方向
横波
波的传播方向
传播方向
振动方向
振动方向
纵波（P）
横波（S）
传播方向
速度 传播介质 感受
横波（S波）
纵波（P波）
速度慢
速度快
只能通过固体传播
固、液、气均可传播
左右摇晃
上下颠簸
质点振动方向
质点振动方向
震
源
横波
纵波
地震波在不同介质中的传播速度不同；地震波经过不同介质的界面时，还会发生反射和折射现象。科学家利用地震波的上述性质，通过对地震波的精确测量，“透视”了地球内部的结构。
横波
（S）
纵波
（P）
0
3
6
9
12
15
1000
2000
3000
4000
5000
6000
深度/千米
速度/(千米/秒)
地震波传播速度与距离地表深度关系示意图
科学家通过对地震波传播速度的研究，把地球内部划分为地壳、地幔和地核三个圈层。之间的两个界面依次称为莫霍面和古登堡面。是为了分别纪念发现这两个界面的地震学家莫霍洛维契奇和古登堡。
地 幔
外核
内核
莫霍面
地壳
古登堡面
地壳
莫霍面
地 幔
古登堡面
外核
内核
横波
（S）
纵波
（P）
0
3
6
9
12
15
1000
2000
3000
4000
5000
6000
深度/千米
速度/(千米/秒)
地震波传播速度与距离地表深度关系示意图
1.人们划定莫霍面和古登堡面的依据是什么？
2.判断地球外核为液态的根据是什么？
莫霍面处，横波和纵波速度突然增加。古登堡面处，横波突然消失，纵波突然下降。说明在莫霍面和古登堡面处，地壳物质组成和结构不连续，据此划定两个界面。
横波不能通过外核，说明外核为液态。
思考讨论
地壳
陆 地
海洋
深度/KM
0
80
400
900
2900
5150
6370
地壳
下地
幔
外
核
内
核
地
核
地
幔
上地
幔
软流层
岩石圈
莫霍面
古登堡面
地面以下、莫霍面以上固体外壳。
地震波传播速度较稳定。到莫霍面，突然加速。
地壳平均厚度17千米。大陆地壳较厚，平均厚度39~41千米，高山、高原地区（如青藏高原）地壳最厚处可达70千米；大洋地壳较薄，平均厚度为5~10千米。海拔越高，地壳越厚；海拔越低，地壳越薄。
陆 地
海洋
深度/KM
0
80
400
900
2900
5150
6370
地壳
下地
幔
外
核
内
核
地
核
地
幔
上地
幔
软流层
岩石圈
莫霍面
古登堡面
地壳
深度/KM
0
80
400
900
2900
5150
6370
地壳
下地
幔
外
核
内
核
地
核
地
幔
上地
幔
软流层
岩石圈
莫霍面
古登堡面
介于地壳和地核之间的圈层
莫霍面以下到古登堡面(2900千米)以上
地幔能传播横波，具有固态特征
主要有含铁、镁的硅酸盐类矿物组成
由上而下，铁、镁的含量逐渐增加
地幔
深度/KM
0
80
400
900
2900
5150
6370
地壳
下地
幔
外
核
内
核
地
核
地
幔
上地
幔
软流层
岩石圈
莫霍面
古登堡面
地慢分为上地幔和下地幔。
上地幔上部存在一个软流层
一般认为这里可能是岩浆的主要发源地，
地壳和上地幔顶部（软流层以上）由岩石组成的部分，合称岩石圈。
地幔
深度/KM
0
80
400
900
2900
5150
6370
地壳
下地
幔
外
核
内
核
地
核
地
幔
上地
幔
软流层
岩石圈
莫霍面
古登堡面
地球核心部分，古登堡面所包围的球体。科学家推测，组成地核的物质，可能是极高温度和高压状态下的铁和镍。
地核
深度/KM
0
80
400
900
2900
5150
6370
地壳
下地
幔
外
核
内
核
地
核
地
幔
上地
幔
软流层
岩石圈
莫霍面
古登堡面
地核又分为内核和外核。
横波不能在外核中传播，表明外核的物质在高压和高温下呈液态或熔融状态。它们相对于地壳的“流动”可能是地球磁场产生的主要原因。
一般认为地球内核呈固态。
地核
思考讨论
400
300
200
100
深度/千米
大洋地壳
大陆地壳
莫霍面
软流层
岩石圈
上地幔
地幔
外核
内核
地面
6371千米
2900千米
地壳
软流层
岩石圈
山地
海洋
岩石圈
上地幔
地壳
软流层
莫霍界面
平原
地壳与岩石圈的区别原来如此简单
地球表层以外的由大气、水体和生物组成的自然界，划分为大气圈，水圈和生物圈三个圈层，统称为地球的外部圈层。
地核
地幔
地壳
水圈
生物圈
大气圈
包裹地球的气体层。近地面的大气密度大。随着高度的增加，大气的密度迅速减小。在2000~3000千米的高空，每立方厘米的空间平均只有一个气体分子与星际空间的情况很接近，一般把这个高度作为大气圈的上界。
大气圈
地核
地幔
地壳
水圈
生物圈
大气圈
由液态水、固态水和气态水组成。按照存在的位置和状态，可分为海洋水、陆地水、大气水和生物水。陆地水与人类社会关系最密切，主要分为地表水和地下水。
水 圈
地核
地幔
地壳
水圈
生物圈
大气圈
地球上所有生物及其生存环境的总称。生物圈渗透于大气圈底部、水圈全部和岩石圈上部，厚度约20千米。生物绝大部分集中地面以上100米到水面以下200米范围。这一薄层处在大气圈、水圈、岩石圈接触带，是生物圈核心部分。
生物圈
大气圈
水圈
岩石圈
生物圈
生物圈不单独占有任何空间，分别渗透于大气圈的底部、水圈的全部和岩石圈的上部。
大气圈、水圈、生物圈与岩石圈相互联系、相互渗透，共同构成人类赖以生存和发展的自然环境。
本节课小结
1.火山喷发出的岩浆一般认为发源于(　　)
A.外地核 B.内地核 C.上地幔上部 D.下地幔下部
2.岩浆物质冲破了岩石圈的束缚后才喷发出来.岩石圈(　　)
A.属于地壳的一部分,是由岩石构成的 B.属于地幔的一部分
C.与生物圈关系密切 D.上部是软流层
3.火山灰对地球外部圈层产生了很大影响.有关外部圈层说法正确的是(　　)
A.大气圈是由大气组成的简单系统
B.水圈是一个连续但不规则的圈层
C.生物圈占据大气圈的全部、水圈的底部
D.地球的外部圈层之间关系密切，但与地球内部圈层没有关系
C
C
B
下图为“地震波的速度与地球内部圈层的划分”图，读图回答4～6题。
4.图中表示地幔与地核的分界面的是(　　)
A.① B.② C.③ D.④
5.组成波波卡特佩特火山的岩石的矿物直接来源于(　　)
A.① B.② C.③ D.④
6.喀斯特地貌景观隶属的圈层是(　　)
A.① B.③ C.⑤ D.⑥
D
C
A
分析地震波波速的变化可以了解地球内部的圈层结构。读图回答第7题
7.下列叙述正确的是(　　)
A.①是地壳，②是地幔，③是地核
B.图中X处为古登堡面
C.甲波由①层进入②层波速急剧上升
D.在①层中的地震波波速随深度增加而减慢
地壳
莫霍面
地 幔
古登堡面
外核
内核
横波
（S）
纵波
（P）
0
3
6
9
12
15
1000
2000
3000
4000
5000
6000
深度/千米
速度/(千米/秒)
B
读地球圈层结构局部示意图，图中①②③代表地球不同圈层结构，完成8～9题。
8.有关①②③的叙述正确的是(　　)
A.①②圈层属于内部圈层 B.②圈层密度最大
C.②③圈层属于外部圈层 D.③圈层厚度有8～18 km
9.铺路、建楼用的建筑材料主要来源于(　　)
A.① B.② C.③ D.①②③
C
A
(1)左图中的地震波，虚线代表的是________，实线代表的是________。
(2)无论纵波还是横波在经过a界面时，速度都明显加快，a为________面；横波经过b界面时消失，纵波速度突然减缓，b为________面。
(3)三个圈层名称：A是________，B是________，C是________。
(4)可能是岩浆发源地的软流层在________(填字母)层。
(5)岩石圈是指_________________________的总称。
10.读图，回答下列问题。
横波
纵波
莫霍
古登堡
地壳
地幔
地核
B
地壳和软流层以上的地幔部分
