基本能力一轮复习——通用技术模块复习（24张幻灯片）

课件24张PPT。基本能力一轮复习

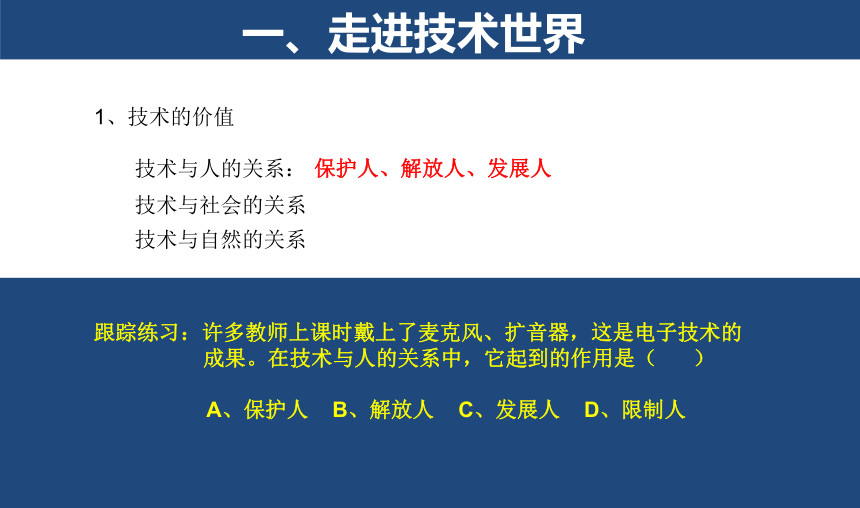

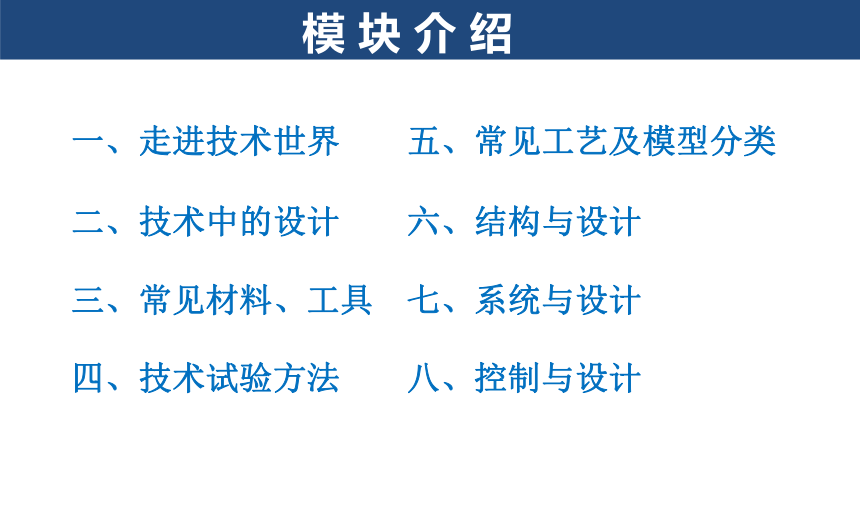

——通用技术模块临清市第三高级中学高三基本能力学科组模 块 介 绍一、走进技术世界二、技术中的设计三、常见材料、工具四、技术试验方法八、控制与设计六、结构与设计七、系统与设计五、常见工艺及模型分类 一、走进技术世界1、技术的价值技术与人的关系：技术与社会的关系技术与自然的关系保护人、解放人、发展人跟踪练习：许多教师上课时戴上了麦克风、扩音器，这是电子技术的 成果。在技术与人的关系中，它起到的作用是（ ）

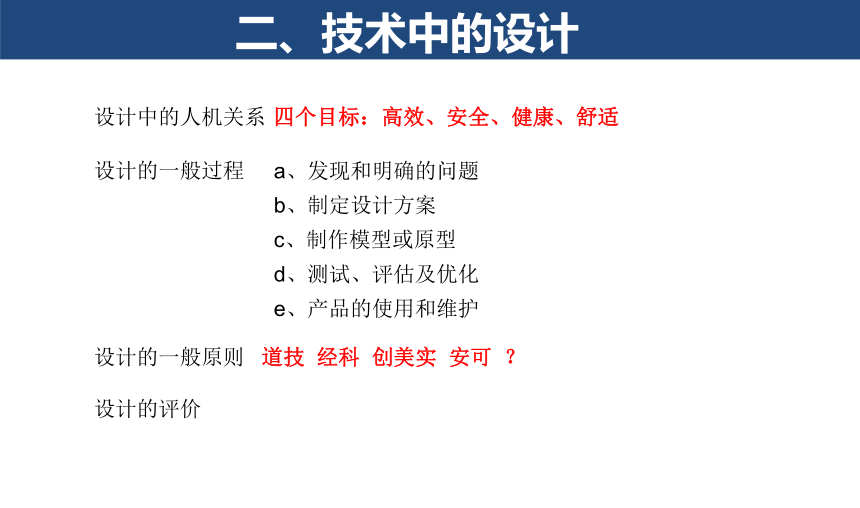

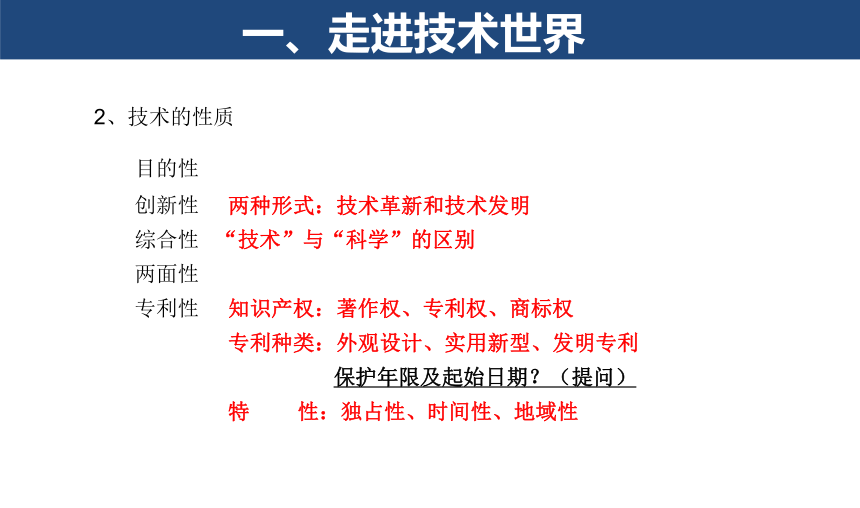

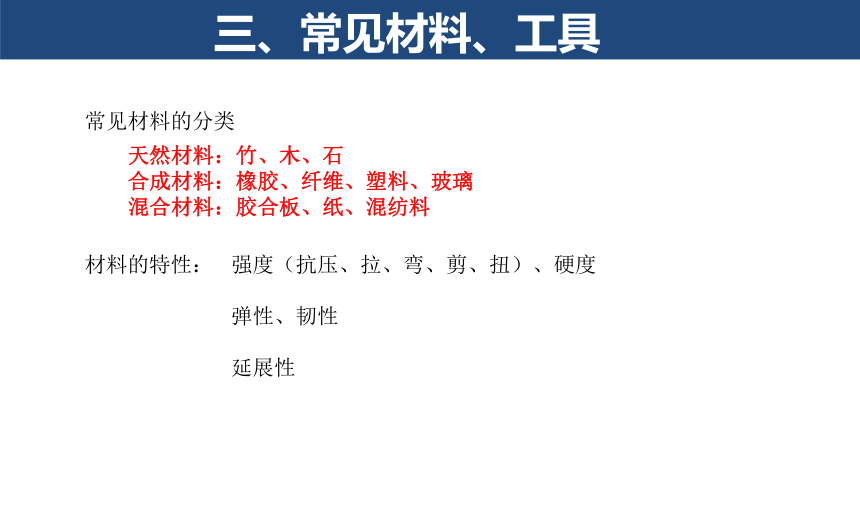

A、保护人 B、解放人 C、发展人 D、限制人 一、走进技术世界2、技术的性质目的性创新性综合性两种形式：技术革新和技术发明两面性专利性“技术”与“科学”的区别知识产权：著作权、专利权、商标权专利种类：外观设计、实用新型、发明专利保护年限及起始日期？（提问）特 性：独占性、时间性、地域性二、技术中的设计设计中的人机关系设计的一般过程设计的一般原则设计的评价道技 经科 创美实 安可 ？四个目标：高效、安全、健康、舒适a、发现和明确的问题b、制定设计方案c、制作模型或原型d、测试、评估及优化e、产品的使用和维护三、常见材料、工具常见材料的分类材料的特性：强度（抗压、拉、弯、剪、扭）、硬度
弹性、韧性
延展性天然材料：竹、木、石
合成材料：橡胶、纤维、塑料、玻璃

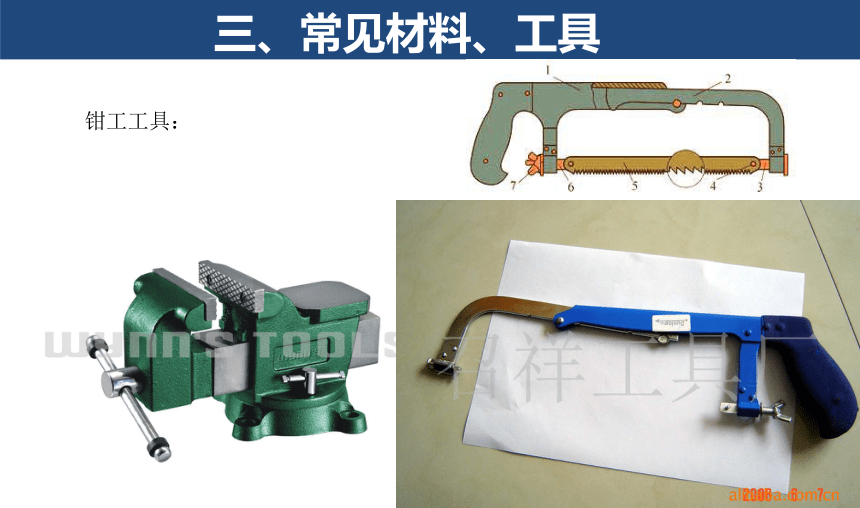

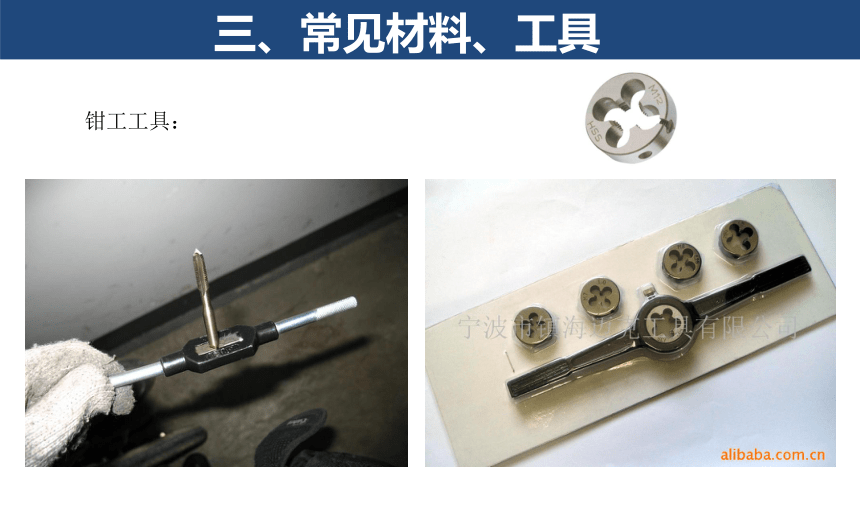

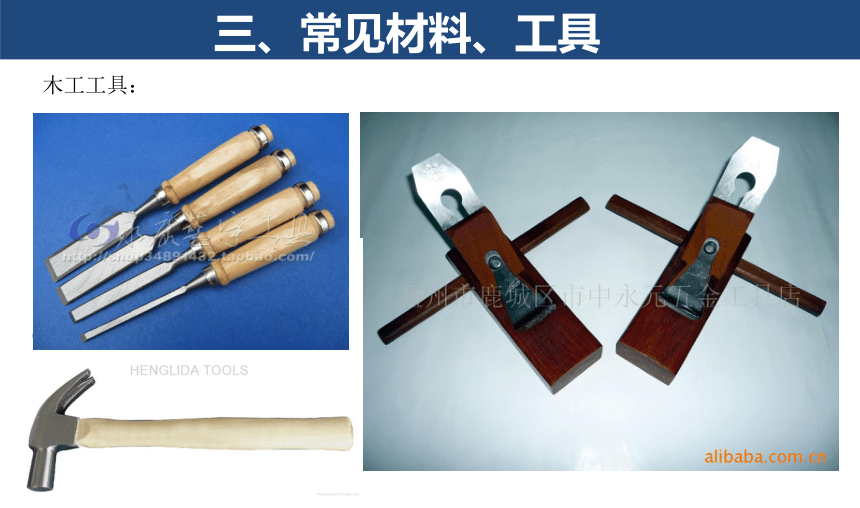

混合材料：胶合板、纸、混纺料三、常见材料、工具木工工具：三、常见材料、工具钳工工具：三、常见材料、工具钳工工具：三、常见材料、工具常见设计图样：1、三视图：主视图、俯视图、左视图
（要求：长对正、高平齐、宽相等，注意尺寸标注）
2、剖视图
3、线路图尺寸三要素：尺寸线、尺寸界线、尺寸数字注意：标注位置：水平、竖直
默认单位：mm
尺寸比例：=图中尺寸/实际尺寸形体的尺寸标注：
三要素：尺寸界线、尺寸线、尺寸数字；50尺寸界线尺寸线尺寸数字简单形体的尺寸标注基本形体的尺寸标注：Ф20简单形体的尺寸标注尺寸标注的基本要求：
正确、完整、清晰、合理；
A、正确：尺寸注写必须符合国家标准；
B、完整：尺寸必须注定齐全，不遗漏，不重复；
C、清晰：尺寸注定布局整齐，清晰，便于读图；
D、合理：尺寸注定方式符合加工要求；简单形体的尺寸标注四、技术试验方法优选：农作物育种
模拟：水利大坝承载试验
虚拟：用计算机动画虚拟真实场景
强化：极值测试
移植试验法：疫苗研制实验按实验目的分：
性能试验
优化实验
预测实验
信息实验
补：常见工艺及模型分类常见工艺：加工、装配、检测、铸造、表面处理工艺等模型分类：
概念模型
结构模型
功能模型五、结构与设计 结构分类 实心结构：几何外形简单，能承受较大的压力
壳体结构：能以较小的构件厚度形成承载能力高、刚度大的承重结构
框架结构：几何外形复杂，能承受垂直和水平方向的力
桁架结构：框架结构的特例，全由三角形构成构件的结合方式1金属：焊接、螺栓、铆接木质：榫卯结构（凸出部分叫榫，凹进部分叫卯）、钉接构件的结合方式2（按连接后活动方式分）刚连接：既不能相对移动，也不能相对转动铰连接：不能相对移动， 但可以相对转动五、结构与设计结构稳定性的影响因素：
结构的形状 重心位置的高低 支撑面的大小跟踪练习：如图所示是一款集手电筒和台灯为一体的多功能手电筒，该产品小巧、轻便，
作为手电筒使用时可拿出底座滑块保持稳定。请分析，为了保持该产品稳定，
设计者采取的主要措施是（ ）
A．增加底座质量 B．增大支撑面 C．使用新材料 D．拉长灯头支撑杆 滑块构件结构强度的影响因素：
结构的形状 使用的材料 构件间的连接方式六、流程与设计流程的两大特征：环节和时序流程设计的步骤和流程图流程优化：工期优化、工艺优化
成本优化、技术优化七、系统与设计构成系统的基本条件1、至少要有两个或者两个以上的要素才能组成系统；
2、要素之间相互联系、按照一定方式形成一个整体；
3、整体具有的功能是各个要素的功能中所没有的。系统的类型：自然系统、人造系统、实体系统、抽象系统
动态系统、静态系统、封闭系统、开放系统系统的基本特性：
整体性——强调部分与整体的关系
相关性——强调部分与部分间关系
目的性
动态性
环境适应性——系统适应外部环境的特性八、控制与设计控制系统的分类控制手段：人工控制、自动控制控制手段：开环控制、闭环控制开环控制系统的方框图常见开环控制系统： 红绿灯定时控制系统、防盗报警控制系统、火灾报警控制系统、
公园的音乐喷泉自动控制系统、红外线自动门八、控制与设计闭环控制系统的方框图常见开环控制系统： 供水箱的水位自动控制系统、加热炉的温度自动控制系统、花房温度
自动控制系统、冰箱温度自动控制系统下课
再见 !临清市第三高级中学
高三基本能力学科组
