电阻的串联和并联(第2课时）

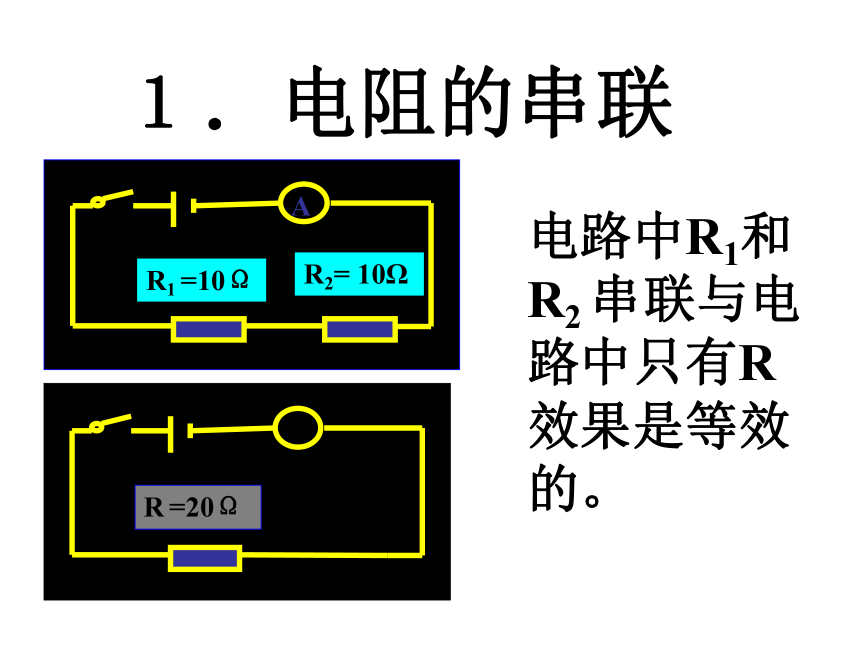

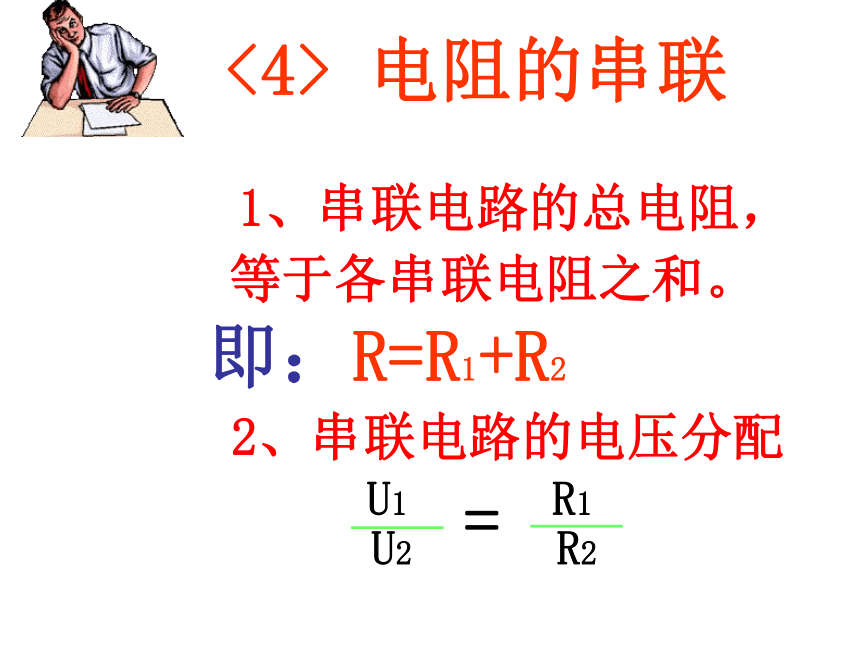

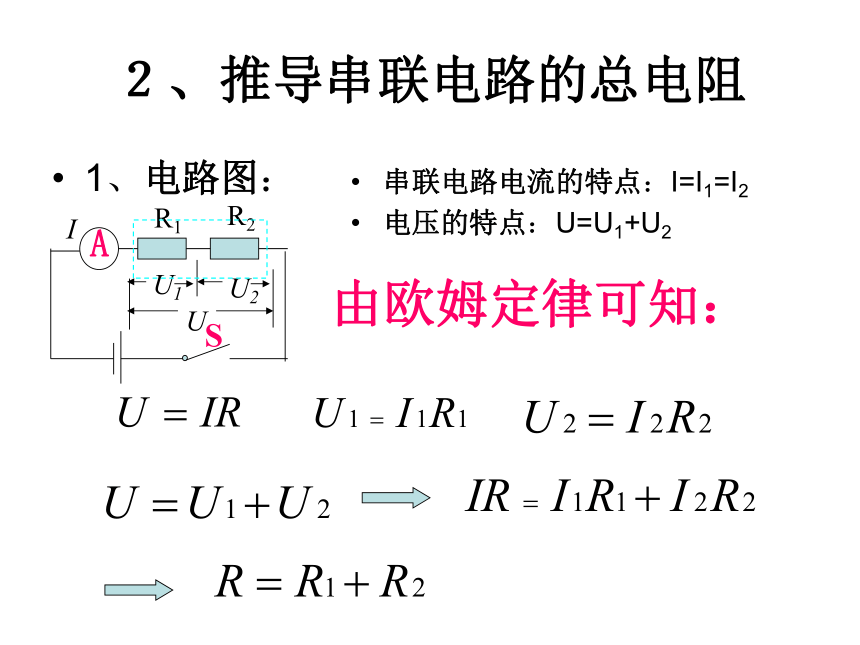

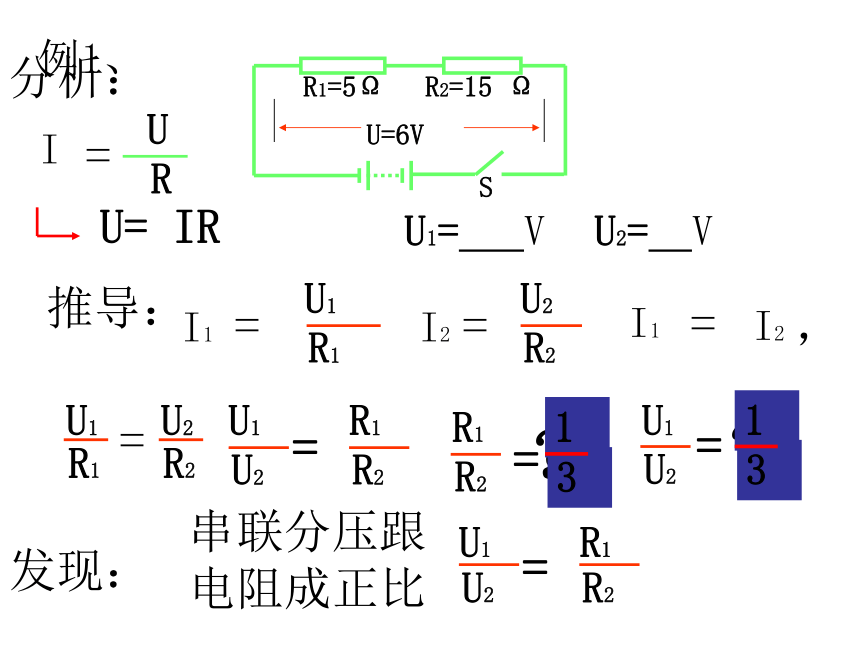

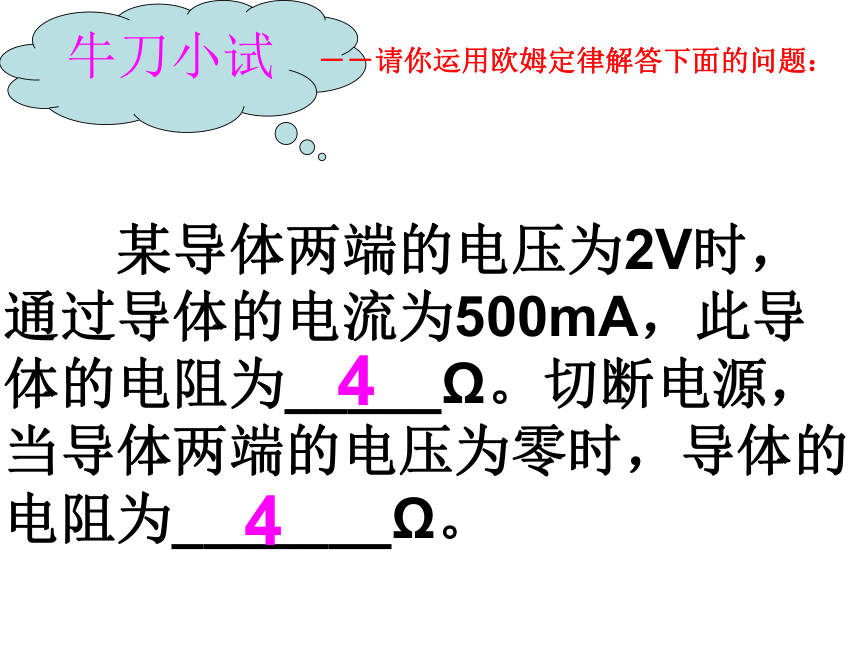

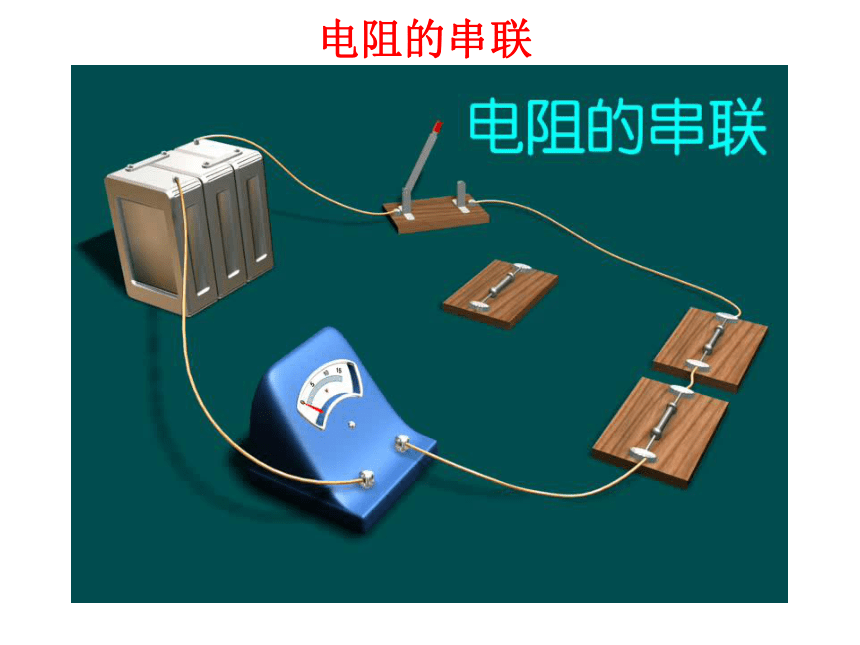

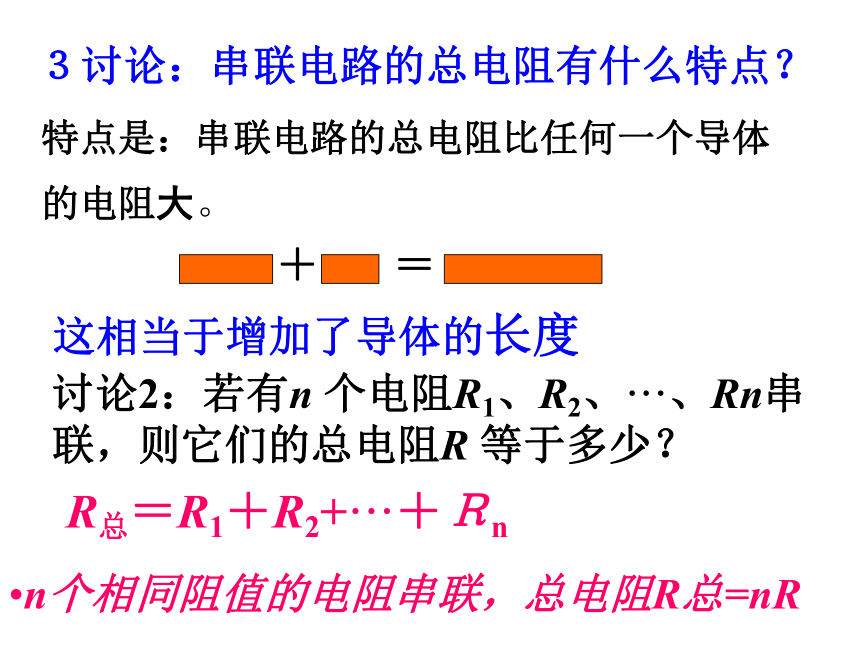

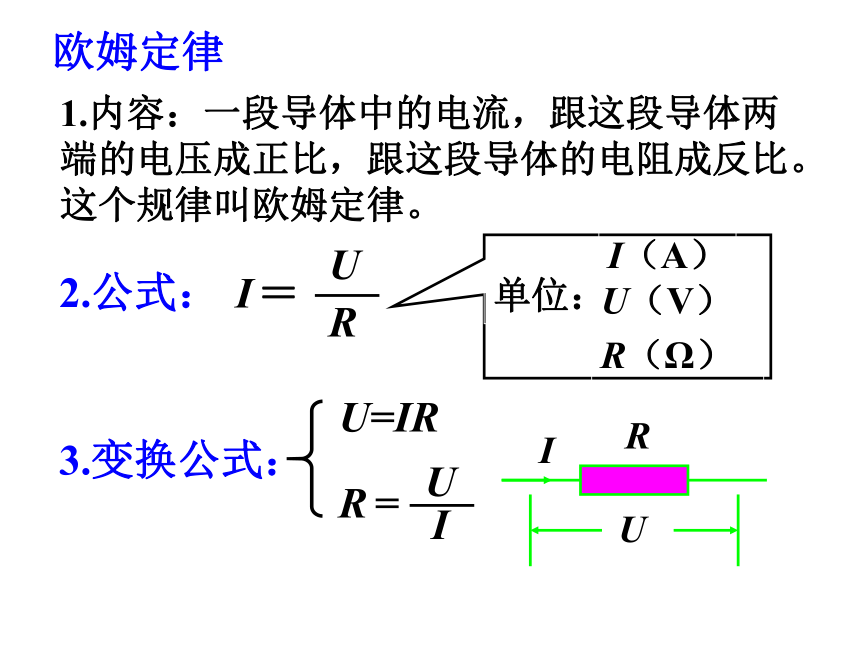

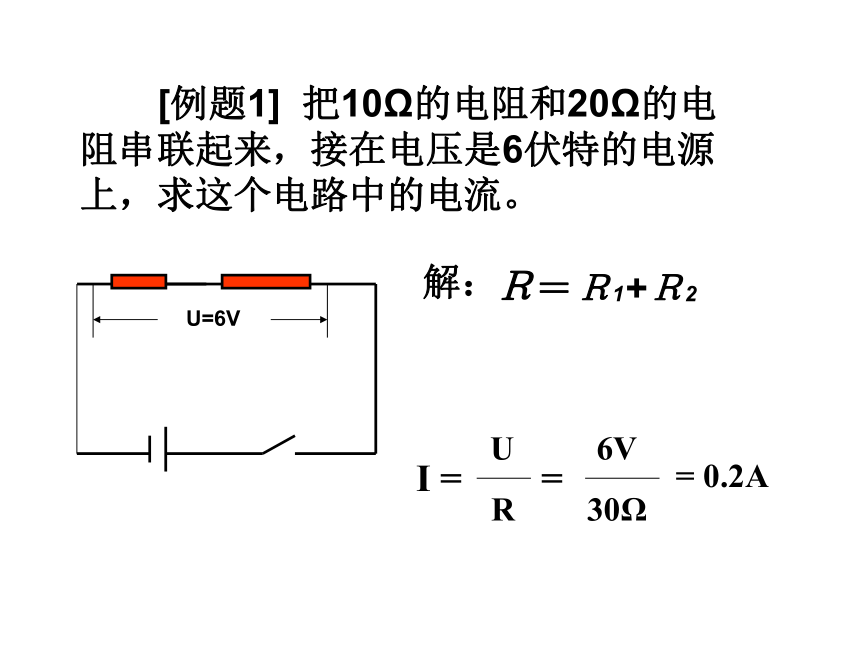

课件40张PPT。电阻的串联和并联欧姆定律1.内容：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式：3.变换公式：U=IR　　某导体两端的电压为2V时，通过导体的电流为500mA，此导体的电阻为_____Ω。切断电源，当导体两端的电压为零时，导体的电阻为_______Ω。 44电阻的串联电路中R1和 R2 串联与电路中只有R效果是等效的。１．电阻的串联２、推导串联电路的总电阻1、电路图：串联电路电流的特点：I=I1=I2
电压的特点：U=U1+U2由欧姆定律可知：３讨论：串联电路的总电阻有什么特点？特点是：串联电路的总电阻比任何一个导体的电阻大。＋＝这相当于增加了导体的长度讨论2：若有n 个电阻R1、R2、···、Rn串联，则它们的总电阻R 等于多少？R总＝R1＋R2+···＋Ｒnn个相同阻值的电阻串联，总电阻R总=nRR2=15 ΩR1=5Ω例1、U1= V U2= V ==分析：U= IR？？发现：推导：串联分压跟电阻成正比学到了什么？<4> 电阻的串联即：R=R1+R21、串联电路的总电阻，等于各串联电阻之和。2、串联电路的电压分配 [例题1] 把10Ω的电阻和20Ω的电阻串联起来，接在电压是6伏特的电源上，求这个电路中的电流。５推导：并联电路的总阻值U= U1= U2
I=I1+I2并联电路总电阻的倒数等于各并联电阻的倒数之和。并联电路的总电阻的倒数,等于各并联电阻的倒数之和.电流分配与电阻成反比实验研究结论：几个电阻并联后相当于增加了导体的横截面积,总电阻比其中任一个电阻的阻值都小。例2、已知：R1＝20欧，R2＝60欧，求R1和R2并联时的总电阻是多大？解：答：R1和R2并联后的总电阻是15欧。由得代入数据　得小结:1、串联电路的总电阻等于各部分电阻之和R=R1+R2+R3+…+Rn

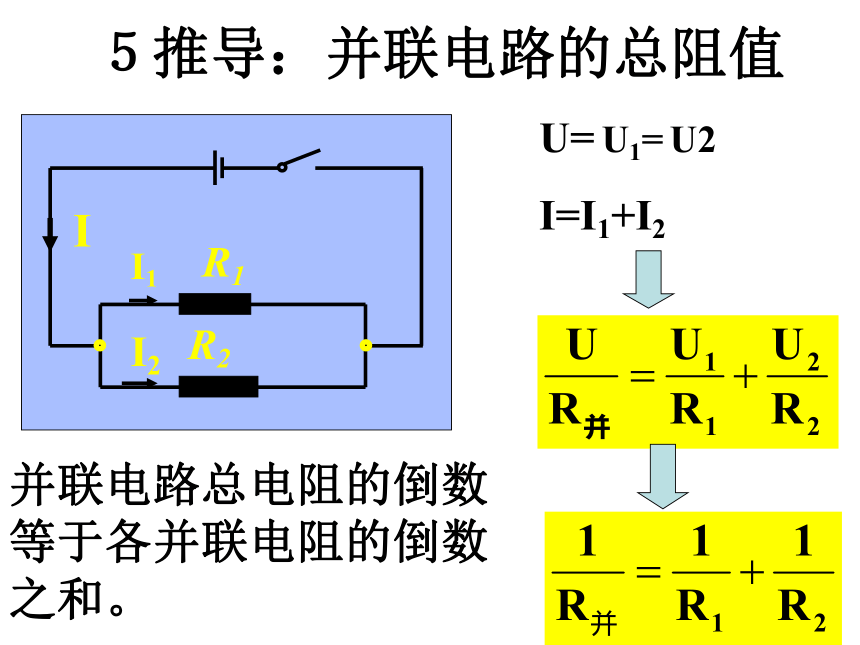

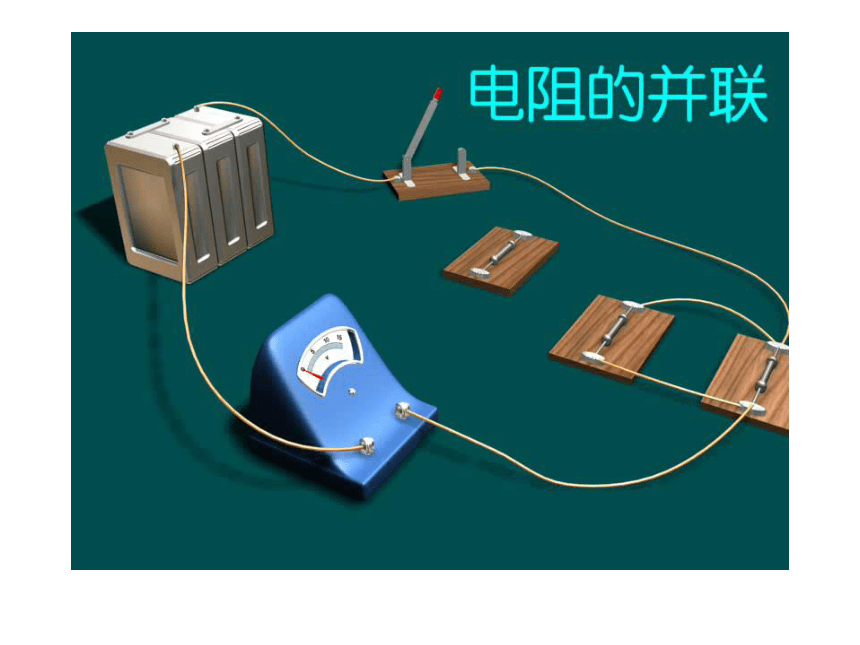

n个相同阻值的电阻串联，总电阻R总=nR
2、并联电路的总电阻的倒数,等于各并联电阻的倒数之和.
1。如图所示电路，电源电压保持不变，若变阻器滑片P向
左滑动时，则 ( )A. V1表示数增大，A表示数减小
B. V1表示数减小，A表示数减小
C. V1表示数增大，A表示数增大
D. V1表示数减小，A表示数增大课堂练习：c 想一想２．有两个电阻，R1=3Ω, R2=9Ω，把它们串联后接到电路中，它们的总电阻是 ，通过它们的电流比I1 :I2 = ，它们两端的电压之比U1 :U2 = 。12Ω1:11:3 ３．如图所示电路中，当开关S闭合，滑片P向右移动时，关于两表示数的变化下述正确的是( )
A.电流表、电压表的示数均变大
B.电流表、电压表的示数均变小
C.电流表的示数变小，
电压表的示数变大
D.电流表的示数变大，
电压表的示数变小C考验你的时候到啦！Ｃ电路中的电流需要串联的电阻５、一个小灯泡的电阻是8欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.5伏的电源上能行吗？怎样做才能使这盏灯正常发光？解：不行，必须串联一个电 阻。根据题意画出电路
图，则电阻R2分担部分的电压U2=U－U1＝4.5伏－3.6伏=0.9伏串联电路电路中的电流 例题1　一只电灯泡正常工作时的灯丝电阻是
242欧，如果电灯线路的电压是220伏，求灯丝
中通过的电流。解：已知R＝242欧，U＝220伏，
　　I＝U/R＝220伏/242欧＝0.9安
答：电流是0.9安。例题2　一个电热水器工作时电热丝的电阻是22欧，
通过的电流是10安，求电热水器工作时两端的电压。解：已知R＝22欧，I＝10安
　　因为I＝U/R，所以
　　U＝IR＝10安×22欧＝220伏
答：电压是220伏。例题3　一个定值电阻与一个滑动变阻器串联后
接在电源上，用电压表测得定值电阻两端的电压
是6伏，又用电流表测得通过定值电阻的电流是
0.3安，求这个定值电阻的阻值。解：已知U＝6伏，I＝0.3安
　　因为I＝U/R，所以
　　R＝U/I＝6伏/0.3安＝20欧
答：阻值是20欧。课前热身 1.有两只电阻器，阻值分别为40欧和60欧，它们串联后总电阻
为____欧， 它们并联后总电阻为___欧.
2.有两只电阻器，已知R1∶R2＝3∶5，若串联在某一电路
里，则通过两者的 电流之比I1∶I2＝_____，电压之比U1∶U2
＝_____；若并联在某一电路里，则通过两者的电流之比
I1′∶I2′ ＝_____，电压之比U′1：U′2＝_____.
3.某电路两端的电压为12V，接入一个电阻后，电路中电流
为0.6A，该电阻的阻值为___Ω，若保持电压不变，要使电路
中电流减小到0.4A，应__联一个阻值为___Ω的电阻10024 1∶13∶55∶31∶120串20课前热身4.电阻器R1的阻值是4欧，R2的阻值是8欧，并联接入电源电压为4伏的电路中 ，则 总电流是___安，通过R2的电流是___安 .若想得到3安的总电流，那么应将R2换成一只__欧的电阻与R 1并联接入此电路.1.520.5课前热身5.如图8-2-1所示的电路中，电源电压保持不变，当开关S1闭合、S2断开时，电压表的 示数是3 V，当S1断开、S2闭合时，电压表的示数为4.5 V，则灯泡L1和L2两 端的电压分别是( )
A. 3V和5.5V B. 3V和1.5V
C. 1.5V和4.5V D. 1.5V和3V图8-2-1
B课前热身6.在图8-2-2所示的电路中，电源电压保持不变，闭合开关S后，灯L1、L2发光.一 段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因 可能是( )
A.灯L1短路 B.灯L2短路
C.灯L1开路 D.灯L2开路
C图8-2-2课前热身7.两个并联导体的电阻值分别为4欧和8欧，如果它们两端的电压是4伏，求通过每一个导体 中的电流和干路中的电流.
【答案】1A，0.5A，1.5A典型例题解析【例1】如图8-2-3所示的电路中，电源两极间的电压保持不变，开关S闭合 后，在滑动变阻器的滑片P由b向a移动的过程中，关于两表读数变化，下列判断正确的 是( )
A.两表的读数均变大
B.两表的读数均变小
C.电流表的示数变小，电压表的示数变大
D.电流表的示数变大，电流表的示数变小A图8-2-3典型例题解析
【例2】某用电器的电阻为120欧姆，要使用电器两端的电压是电路总电压 的，应该跟用电器__联一个____欧 的电阻；如果要使电路中总电流的 通过该用电器，应该跟用电器___ 联一个____欧的电阻.串并36030典型例题解析【例3】如图8-2-5所示电路中，滑动变阻器标有“100Ω，1A”字样，电源 电压为36V恒定不变.当开关S闭合后，电流表示数为0.5A，电压表示数为10V，求：
(1)电阻R1的阻值；
(2)这时滑动变阻器连入电路中的电阻值；
(3)如果电流表量程为0～3A，电压表量程为0～15V，求滑动变阻器连入电路的阻值范围.图8-2-5
答案： （1）20Ω,
（2） 52Ω,
（3）28～100Ω 典型例题解析
【例4】有一个电池组、一个开关、一个已知电阻R0和一只电流表以 及若干导线，请用这些器材设计一个电路测量未知阻值的电阻Rx，简要说明测量方法 ，写出Rx的测量表达式.图8-2-7图8-2-8图8-2-9方法小结 与本课内容有关的题目多得不计其数，题型、种类各异，但万变不离其中，此处的“中”即 串、并联电路电路的特性和欧姆定律，所以我们一再强调要结合实际电路透彻理解和掌握串 、并 联电路的多项规律，培养学生灵活运用欧姆定律的能力.解题中注意总结解题规律，做到举 一反三，培养自己对电路的分析、判断、归纳、推理以及计算等能力.课时训练1.将3欧和6欧的两个电阻串联起来，接在4.5伏的电源上，则通过两电阻的总电流分别为 ___安和___安，两电阻上的电压分别为___伏和__伏.
2.电阻R1的阻值是4欧，它与R2串联后的总阻值是10欧，那么R1与R2并联 后的总电阻是___欧.若将R1、R2串联后接在电压不变的电源上 ，通过R2的电流是0.5安培，则电源电压是__伏.
3.电阻R1与R2的阻值之比为R1∶R2=3∶4，若将它们并联后接入电路中 ，通过的电流之比为____；若将其串联在电路中，两电阻的电压之比为_____.0.51.530.52.44∶33∶45课时训练4.在如图8-2-10所示的电路中，电源电压为6伏，若电压表和电流表的示数分别为2伏和0. 2安，那么电阻R1的阻值为___欧.如果电流表的量程是0～0.6A，电 压表 量程是0～3V，为了安全起见，变阻器连入电路的电阻的变化范围是_______________.大于或等于10 Ω 10图8-2-10
课时训练
5.两个电阻，R1=20Ω，R2=40Ω，且R1两端允许加的最大电压为6V， R2允许通过的最大电流是0.2A.若将它们串联起来，该串联电路两端允许加的最大 电压是__V；若将它们并联起来，干路中允许通过的最大电流为_____A.0 .4512课时训练6.在如图8-2-11所示的电路中，开关S闭合后，当滑动变阻
器的滑片P由a向b滑动时， 电压表、电流表的示数的变化
情况是( )
A.电压表的示数变大，电流表的示数变小
B.电压表的示数变大，电流表的示数变大
C.电压表的示数不变，电流表的示数不变
D.电压表的示数不变，电流表的示数变小
D图8-2-11课时训练7.有两个阻值不变的电阻R1和R2，把它们并联起来接在电源两端时，通过R1 的电流I1与通过R2的电流I2之比I1∶I2=4∶5.若将它们串联起来，接到电源 的两端，有下列判断：
(1)通过R1与R2的电流之比为1∶1；(2)通过R1与R2的电流之比为5∶4；(3 )R1两端的电压U1与R2两端的电压U2之比U1∶U2=5∶4；(4)R1∶R 2两端的电压之比U1∶U2=4∶5.
其中正确的是( )
A. (1)和(3) B. (2)和(4)
C. (1)和(4) D. (2)和(3)A课时训练8.如图8-2-12所示，电源电压不变，虚线框内的电路中接有两个相同的电阻，当开关S由断 开到闭合时，电流表的示数变为原来的2倍，请在虚线框甲、乙内画出两种可能的电路连 接图.图8-2-12
课时训练9.把R1和R2串联后接到电压为12V的电路中，通过R1的电流为0.2A，R 2两端的电压为4V，试求：
(1)R1和R2的电阻各是多少?
(2)如果把R1和R2并联后接入同一种电路中，通过干路的电流是多少?【答案】(1)40Ω，20Ω(2)0.9A
