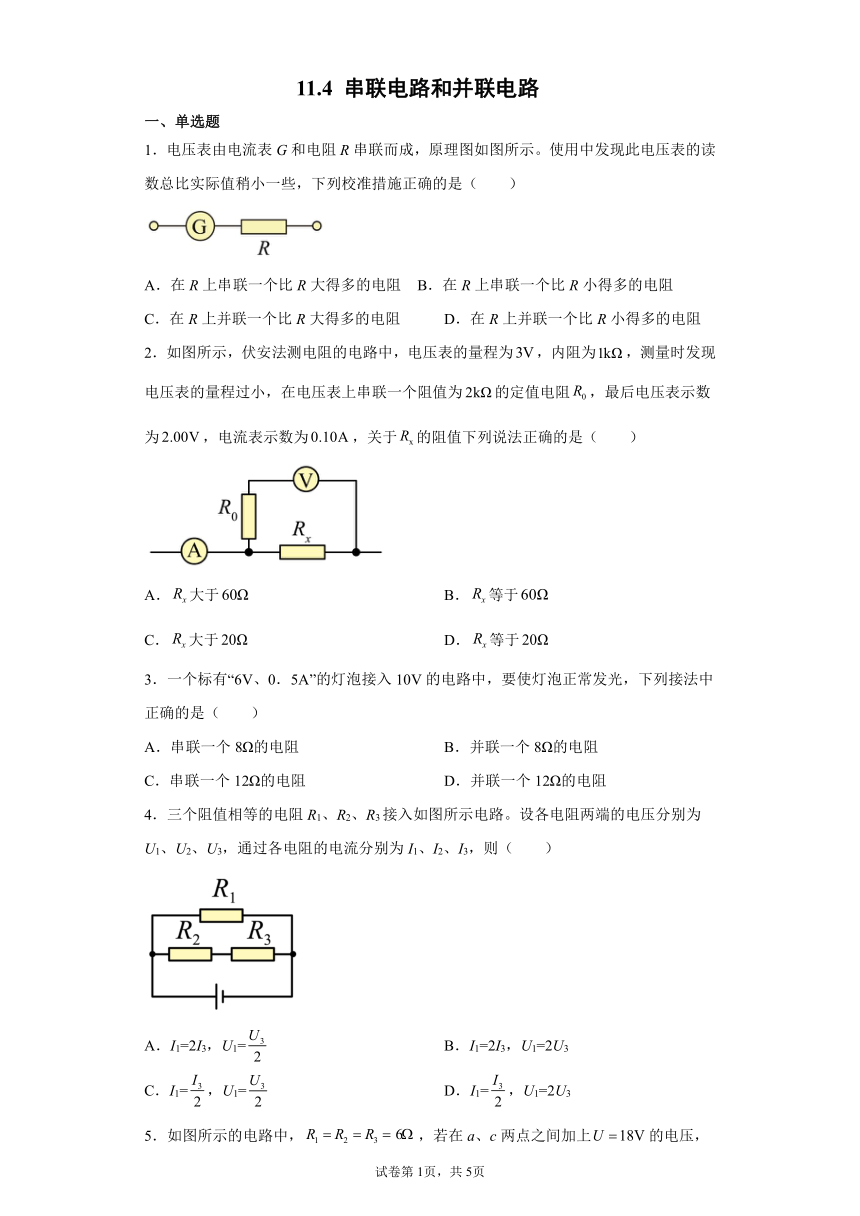

11.4 串联电路和并联电路
一、单选题
1．电压表由电流表G和电阻R串联而成，原理图如图所示。使用中发现此电压表的读数总比实际值稍小一些，下列校准措施正确的是（　　）
A．在R上串联一个比R大得多的电阻 B．在R上串联一个比R小得多的电阻
C．在R上并联一个比R大得多的电阻 D．在R上并联一个比R小得多的电阻
2．如图所示，伏安法测电阻的电路中，电压表的量程为，内阻为，测量时发现电压表的量程过小，在电压表上串联一个阻值为的定值电阻，最后电压表示数为，电流表示数为，关于的阻值下列说法正确的是（　　）
A．大于 B．等于
C．大于 D．等于
3．一个标有“6V、0．5A”的灯泡接入10V的电路中，要使灯泡正常发光，下列接法中正确的是（　　）
A．串联一个8Ω的电阻 B．并联一个8Ω的电阻
C．串联一个12Ω的电阻 D．并联一个12Ω的电阻
4．三个阻值相等的电阻R1、R2、R3接入如图所示电路。设各电阻两端的电压分别为U1、U2、U3，通过各电阻的电流分别为I1、I2、I3，则（　　）
A．I1=2I3，U1= B．I1=2I3，U1=2U3
C．I1=，U1= D．I1=，U1=2U3

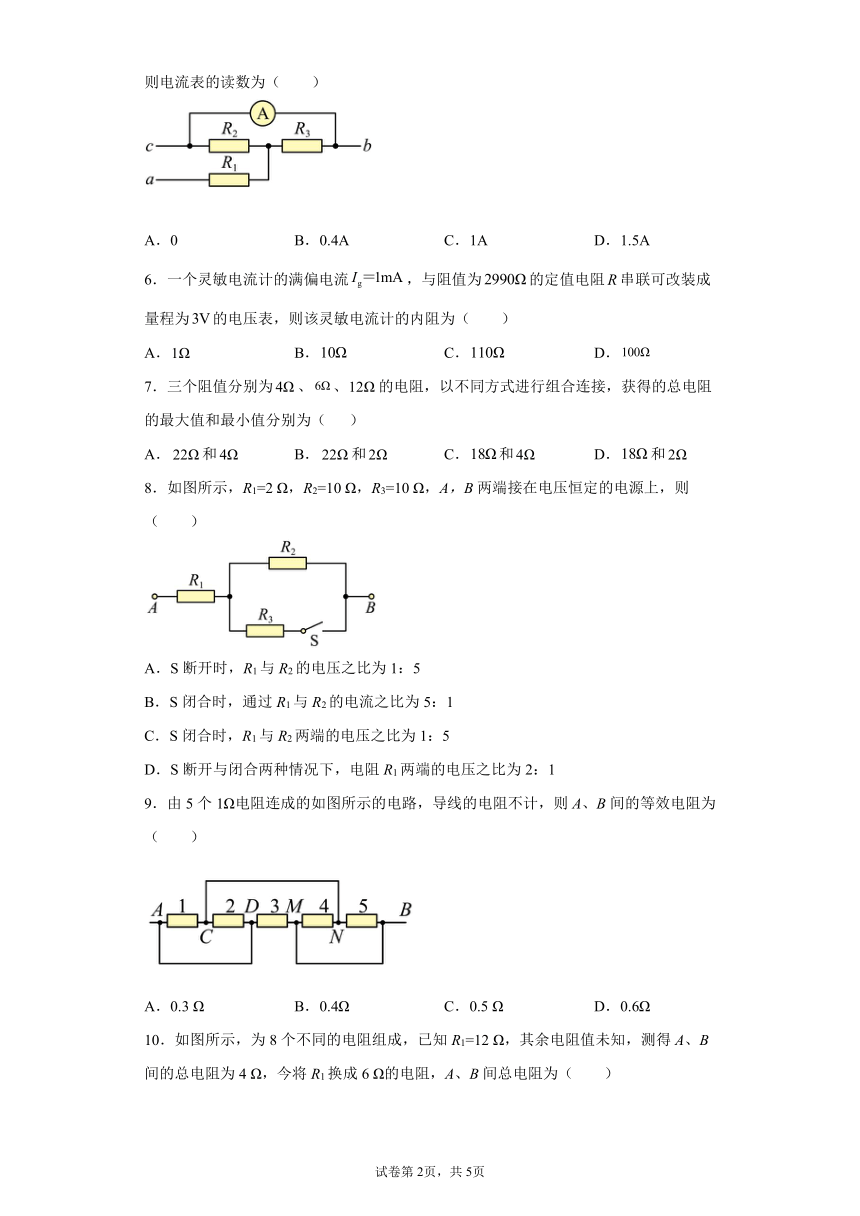

5．如图所示的电路中，，若在a、c两点之间加上的电压，则电流表的读数为（　　）
A．0 B．0.4A C．1A D．1.5A
6．一个灵敏电流计的满偏电流，与阻值为的定值电阻串联可改装成量程为的电压表，则该灵敏电流计的内阻为（ ）
A． B． C． D．
7．三个阻值分别为、、的电阻，以不同方式进行组合连接，获得的总电阻的最大值和最小值分别为（ ）
A．和 B．和 C．和 D．和
8．如图所示，R1=2 Ω，R2=10 Ω，R3=10 Ω，A，B两端接在电压恒定的电源上，则 （　　）
A．S断开时，R1与R2的电压之比为1：5
B．S闭合时，通过R1与R2的电流之比为5：1
C．S闭合时，R1与R2两端的电压之比为1：5
D．S断开与闭合两种情况下，电阻R1两端的电压之比为2：1
9．由5个1Ω电阻连成的如图所示的电路，导线的电阻不计，则A、B间的等效电阻为（　　）
A．0.3 Ω B．0.4Ω C．0.5 Ω D．0.6Ω
10．如图所示，为8个不同的电阻组成，已知R1=12 Ω，其余电阻值未知，测得A、B间的总电阻为4 Ω，今将R1换成6 Ω的电阻，A、B间总电阻为（　　）
A．1 Ω B．2 Ω C．3 Ω D．4 Ω
11．如图所示的电路中，小量程电流表的内阻，满偏电流，，，则（　　）
A．当和均断开时，改装所成的表是电压表，量程是1V
B．当和均断开时，改装所成的表是电压表，量程是10V
C．当和均闭合时，改装所成的表是电流表，量程是10mA
D．当和均闭合时，改装所成的表是电流表，量程是100mA
二、多选题
12．如图所示的电路中，通过电阻R1的电流I1是（　　）
A． B．
C． D．
13．如图所示，（甲）、（乙）两图分别为测灯泡电阻R的电路图，下列说法正确的是（　）
A．图（甲）的接法叫电流表外接法，图（乙）的接法叫电流表内接法
B．图（甲）中R测>R真，图（乙）中R测C．图（甲）误差由电压表分流引起，为了减小误差，应使R RV，故此法测较小的电阻好
D．图（乙）中误差由电流表分压引起，为了减小误差，应使R RA，故此法测较大的电阻好
三、填空题
14．（1）有一块小量程的电流表G，满偏电流为100μA，内阻为500Ω。若把它改装成3V和15V两量程的电压表，电流表G应与适当的电阻值连接。经计算，改装后与电流表连接的电阻值在3V挡R1=______kΩ，15 V挡时R2=_______kΩ。
（2）把改装的电压表和标准表校核，发现标准表的满刻度读数为15V时，改装表的读数为14.7V。则改装成的电压表相对于满刻度的百分误差为_________。
15．如图为a、b两电阻的I-U图线。若将a、b两电阻并联后接到输出电压为5V的电源上。则并联电路的总电阻值为_____________Ω，通过a电阻的电流为__________A。
16．有一个灵敏电流表，允许通过的最大电流（满偏电流）Ig=1mA，表头电阻Rg=60Ω，若将它改装成一个量程为3V的电压表，则需要串联一个______Ω的电阻；若将它改装成一个量程为0.6A的电流表，则需要并联一个______Ω（结果保留两位小数）的电阻。
四、解答题
17．在如图所示的电路中，三个电阻的阻值分别为，，，电源电压恒定。
（1）接通开关S，断开开关S＇时，与两端电压之比为多少
（2）两个开关S，S＇都接通时，与两端电压之比为多少
18．如图电路中，电阻为10Ω，为120Ω，为40Ω，另有一个电压恒为100V的电源。
（1）当C、D端短路时，A、B之间的等效电阻是多少？
（2）当A、B两端接通测试电源时，C、D两端的电压是多少？
试卷第1页，共3页
试卷第1页，共3页
参考答案
1-5 CAABC 6-10BBACC 11A 12BC 13ACD
14．29.5 149.5 2%
15． 2.5A
16．2940 0.10
17．（1）；（2）
解（1）接通开关S，断开开关S＇时，，串联在一起，电流相等，所以、两端电压比为
（2）两个开关S、S＇都接通时，与两端电压之比为
18．（1）；（2）
解（1）当CD端短路时，AB间电路的结构是：电阻R2、R3并联后与R1串联，等效电阻为
（2）当AB两端接通测试电源时，CD两端的电压等于电阻R3两端的电压
