3.3认识简单机械（杠杆）

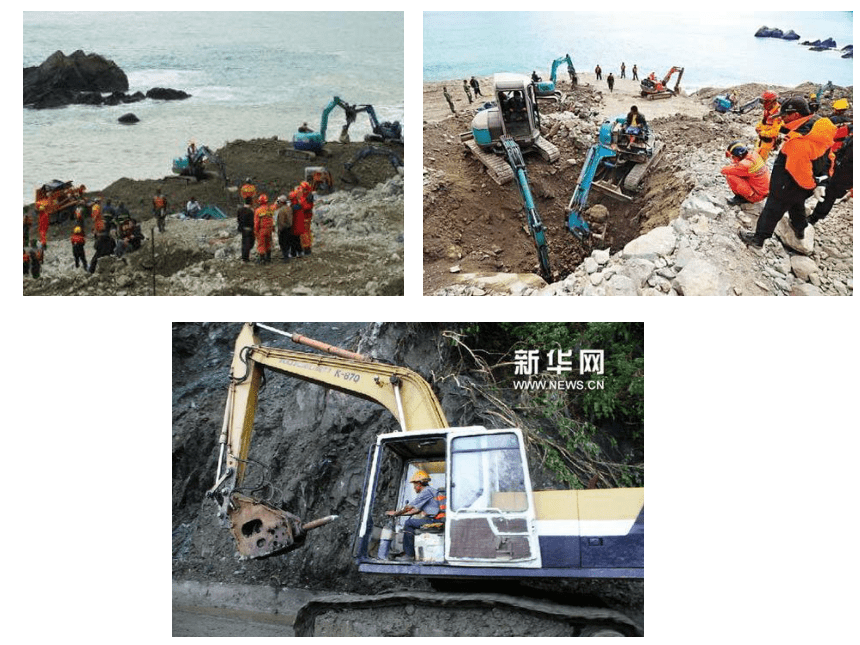

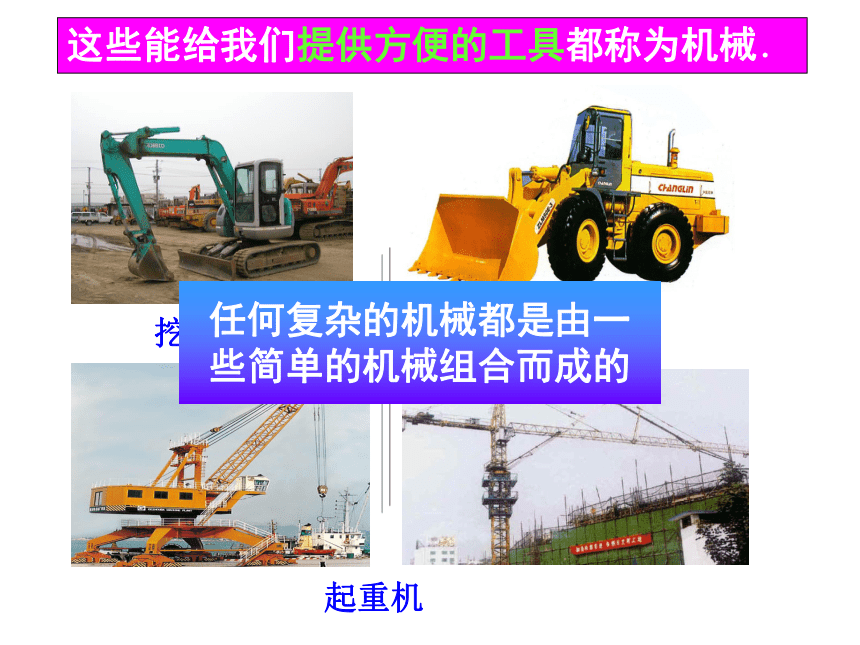

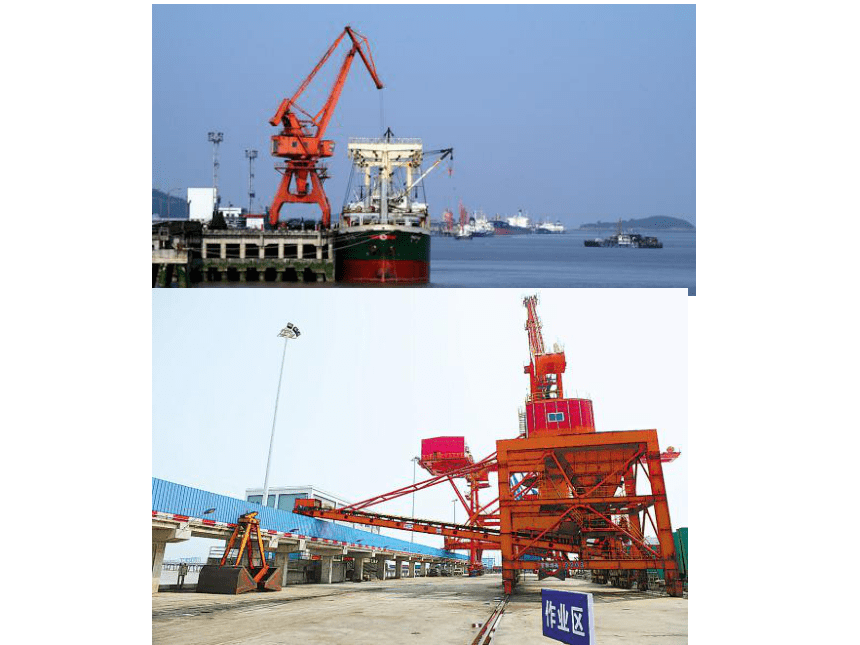

课件25张PPT。科学就在我们身边这些能给我们提供方便的工具都称为机械．起重机挖掘机推土机任何复杂的机械都是由一

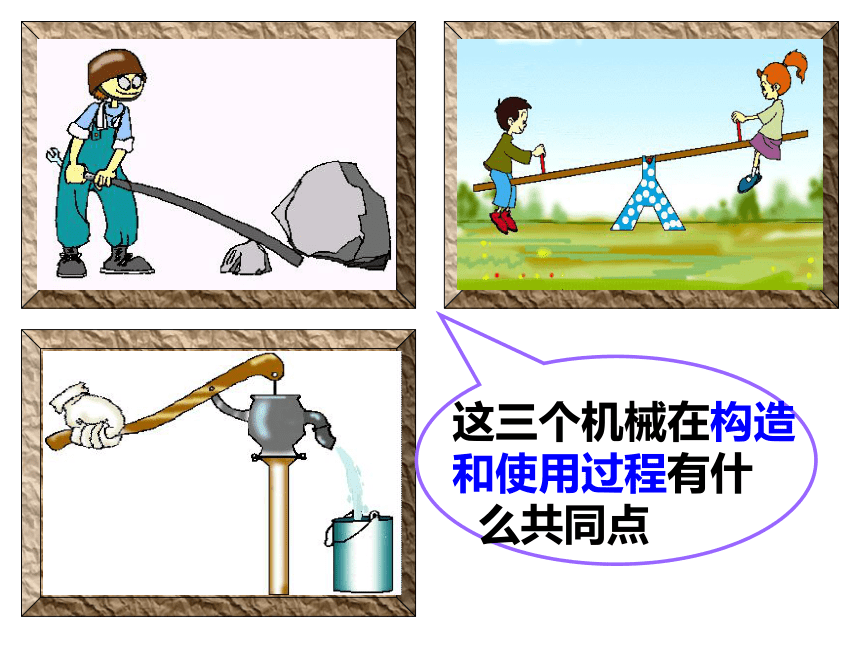

些简单的机械组合而成的3.3 认识简单机械----杠杆杠杆：在力的作用下，能绕固定点转动的硬棒叫杠杆。（软的不行，直的弯的都可以）两种支点：使杠杆绕着转动的固定点（O）动力：使杠杆转动的力（F1）阻力：阻碍杠杆转动的力（F2） 仔细观察：杠杆就在你身边力的作用效果与力的大小、方向、作用点有关想一想力臂：从支点到力的作用线的（垂直）距离l1l2动力臂：从支点到动力作用线的（垂直）距离（l1）阻力臂：从支点到阻力作用线的（垂直）距离（l2）（1）找支点（2）画作用线：沿力的作用方向将动力、阻力的作用线画出来。(根据情况)（3）作垂线：过支点作动力、
阻力作用线的垂线段并标注。画力臂三步曲请收藏方法中国古代对杠杆也有广泛的使用OF2F1
