第29课时　家庭电路
●知识体系梳理
●重难考点精讲
●当堂限时训练

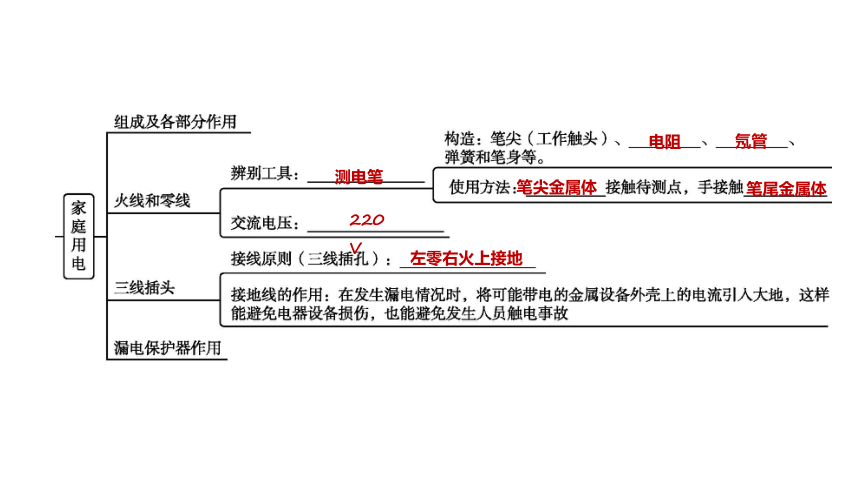

知识体系
电功与电功率
家庭用电

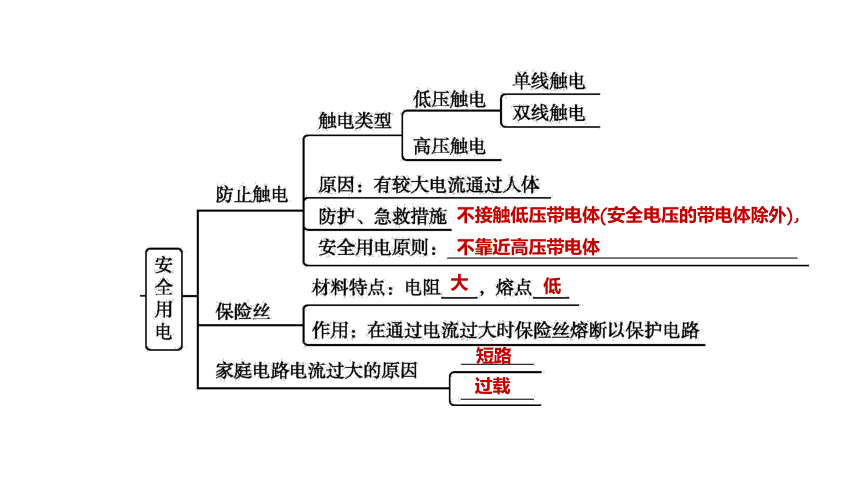

安全用电
测电笔
电阻　
氖管　
笔尖金属体
笔尾金属体
220 V　
左零右火上接地　
不接触低压带电体(安全电压的带电体除外),不靠近高压带电体　
　大
低　
短路
　过载
重点梳理

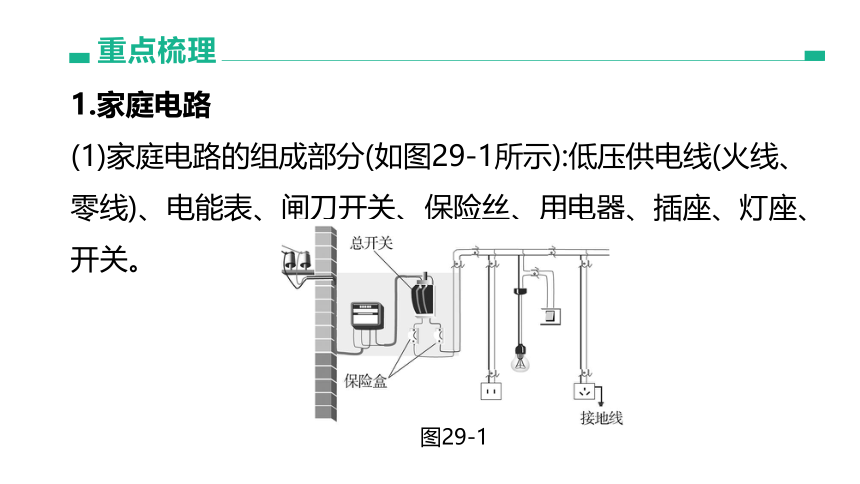

1.家庭电路
(1)家庭电路的组成部分(如图29-1所示):低压供电线(火线、零线)、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。　
图29-1

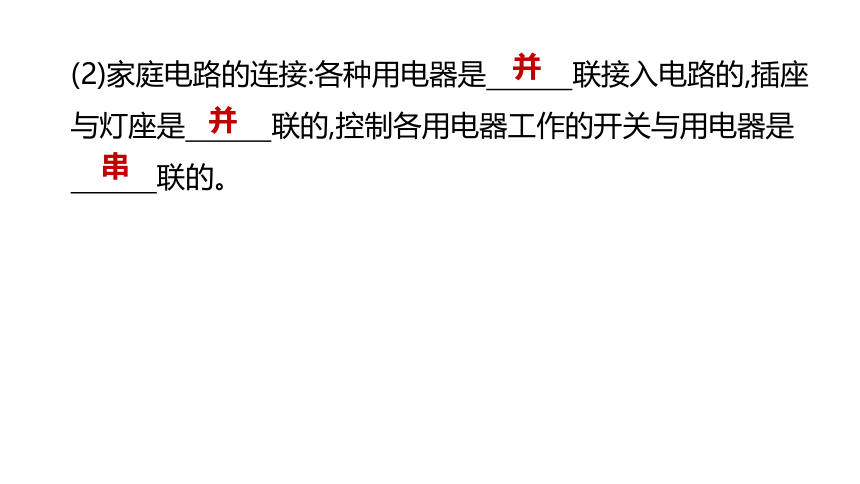

(2)家庭电路的连接:各种用电器是　　　联接入电路的,插座与灯座是　　　联的,控制各用电器工作的开关与用电器是
　　　联的。
并　
并　
串

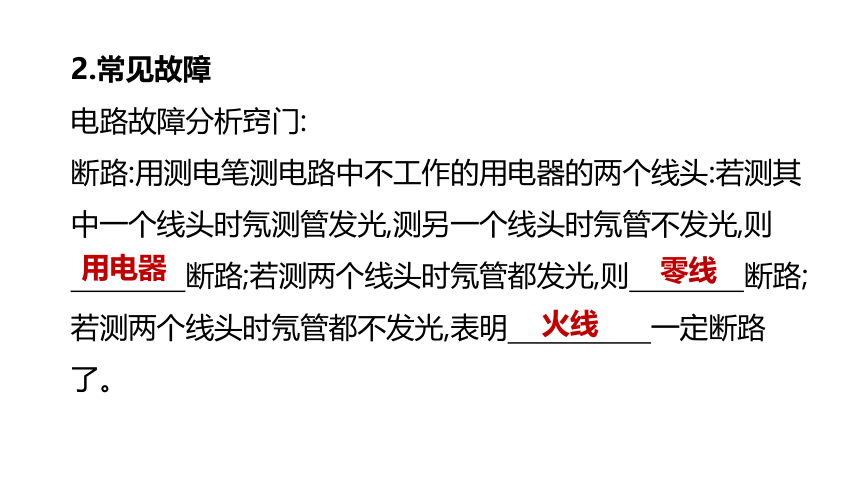

2.常见故障
电路故障分析窍门:
断路:用测电笔测电路中不工作的用电器的两个线头:若测其中一个线头时氖测管发光,测另一个线头时氖管不发光,则
　　　　断路;若测两个线头时氖管都发光,则　　　　断路;若测两个线头时氖管都不发光,表明　　　　　一定断路
了。
用电器　
零线　
火线
短路:保险丝熔断,断开所有开关,用一个检测灯泡接在保险丝的位置,然后依次闭合每条支路的开关,若检测灯泡发光正常,则这条支路的用电器　　　　了。
短路

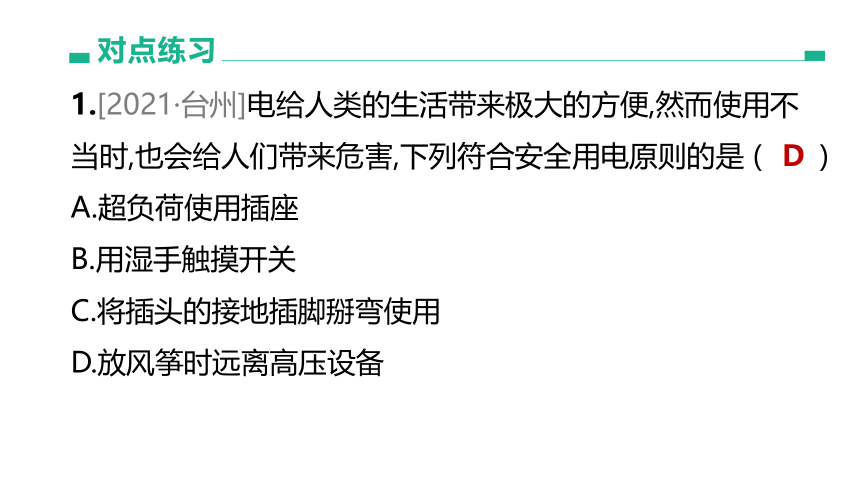

对点练习
1.[2021·台州]电给人类的生活带来极大的方便,然而使用不当时,也会给人们带来危害,下列符合安全用电原则的是 (　　)
A.超负荷使用插座
B.用湿手触摸开关
C.将插头的接地插脚掰弯使用
D.放风筝时远离高压设备
D
2.[2020·杭州] 图29-2甲表示家庭电路的一部分,图乙、丙表示测电笔握笔方法,下列相关说法正确的是 (　　)
A.电能表是测量电功率的仪器
B.断路器应该安装在Q处而不是
P处
C.测电笔在插座接地孔检测时,
氖管会发光
D.使用测电笔,图乙的方法错误而图丙的方法正确
图29-2
D
3.[2021·湖州]如图29-3所示的四幅家庭电路图,其中连接正确的是 (　　)
图29-3
A
4.[2019·湖州]如图29-4所示是家庭电路中的某一部分,电工师傅按下面的顺序进行检测:
①闭合开关S1,灯L1亮;②断开S1,闭合S2,灯L2不亮;③再用测电笔测a、b、c、d四个接线点,发现只有测c点时氖管不发光。若电路中只有一处故障,则是 (　　)
A.灯L2短路
B.灯L2所在支路开路
C.c、d两点间开路
D.c点左侧的零线开路
图29-4
C
5.[2020·台州黄岩一模]在区分家庭电路的火线和零线时,通常要用到测电笔(其内部结构如图29-5甲所示),图乙和丙中属于正确使用测电笔的是　　　　　。在测电笔内部有一个大电阻,这样当笔尖接触火线时,加在人体两端的电压在安全电压(36 V)以内。如果测电笔氖管发光
时的电流为0.25 mA,不计氖管电阻,则
测电笔内大电阻的阻值至少应为
　 Ω。
图29-5
丙　
7.36×105
重点
判断家庭电路故障
例 如图29-6所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断。某同学用测电笔测试灯头旁两根电线的C、D点,发现这两处都能使测电笔的氖管发光,再用测电笔测试火线A点和零线B点时,氖管在测火线A点时
能发光,在测零线B点时不发光。那么可以判定
故障是(　　)
A.火线和零线短路 B.电灯L短路
C.电线AC段某处断路 D.电线BD段某处断路
图29-6
D
【变式】[2019·绍兴]电工常用一只额定电压为220 V的灯泡L0(检测灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图29-7所示。
当开关S闭合后,再闭合S1时,灯泡
L1和L0是　　 　　(选填“串联”
或“并联”)连接的,若L0正常发光,
说明该支路　　 　　;再断开S1,闭合S2,若L0和L2都呈暗红色,说明该支路　　　　　。(后两空均选填“短路”“断路”或“正常”)
图29-7
串联　
短路　
正常
1.[原创]这个暑假发生了多起电热水器漏电而导致的触电事故,亲人在施救时也发生了触电。针对这一现象,以下有关措施中不恰当的是 (　　)
A.检查家中的大型用电器的三孔插座是否接地
B.洗澡的时候,把装在浴室的电热水器的开关关掉,不要边洗澡边加热
C.发现有人触电,应立即冲进去救人,分秒必争
D.应立即切断电源,用干燥木棒、绝缘手套等将触电者拉开。
C
2.[2020·衢州一模]以下说法正确的是 (　　)
A.图甲中,测电笔笔尖与火线接触,若手
不接触金属帽,氖管也会发光
B.图乙中,三孔插座中的“①”与用电
器的金属外壳相连
C.图乙中,三脚插头中的“①”与火线
相连
D.图丙中,若某人不小心触碰到火线裸
露处,会导致I1图29-8
B
3.[2020·衢州]开关是电路的重要元件,既可确保安全用电,又能方便控制电路。课堂上,小科在家庭电路图中设置了五处开关(如图29-9所示)。小江觉得该电路设计不合理,因为有几处开关必须处于常闭状态,所以无需设置,这几处开关是 (　　)
A.1、2　　 B.1、4　　
C.2、4　　 D.3、5
图29-9
C
4.[2020·湖州长兴二模]在如图29-10所示家庭电路中,将插头插入插座,打开电视,电视不工作;闭合开关,灯泡不亮;保持开关闭合,拔出插头,将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障,则故障可能是 (　　)
A.零线上的保险丝熔断
B.火线上的保险丝熔断
C.灯丝断路
D.插座短路
图29-10
A
5.[2020·金华金东一模]电的普遍使用以及各种用电器的不断更新换代,使我们的生活质量不断提高。一些用电器由于对能量的利用率不高,也逐渐淡出我们的生活,如白炽灯等。而对于家庭用电,既要考虑节能方便,更要考虑安全用电。
(1)关于家庭电路和安全用电,下列说法中正确的有 　。(填序号)
A.空气开关跳闸,一定是电路发生了短路
B.控制电灯的开关应该接在火线与电灯之间
C.用电器使用三线插头,是为了防止漏电事故的发生而采取的保护措施
D.一般对人体而言,只要电压不高于220 V就是安全的
E.保险丝一般选用电阻比较小,熔点比较低的合金制作而成
F.在家庭电路中,同时工作的用电器越多,总电阻越大
BC
(2)利用测电笔可以方便地判断出照明电路中的火线和零线。如图29-11所示的是使用测电笔的几种方法,其中正确的是　　　　 。(填序号)
图29-11
(a)、(d)
(3)小金发现家里用久的白炽灯泡发光的亮度比新买时暗了一些。小金把灯泡擦干净后闭合开关,灯泡发光还是较暗,而此时家中的电路电压并无异常。请你用所学的科学知识从两个方面分析原因_____________________________________________
__________________________________________________________
__________________________________________________________
__________________________________________________________
　。
用久的白炽灯灯丝变细,电阻变大,由P=可知,当电压不变时,电阻变大,实际功率变小,所以白炽灯泡亮度变暗;同时白炽灯发光时灯丝温度较高,灯丝升华变为钨蒸气,钨蒸气遇到温度较低的灯泡内壁,凝华成固态钨附着在灯泡内壁上,透光性变差,所以看到灯泡发光的亮度也会变暗
