2021-2022学年北师大版物理九年级上学期第十一章 简单电路 期末章节总复习（含答案）

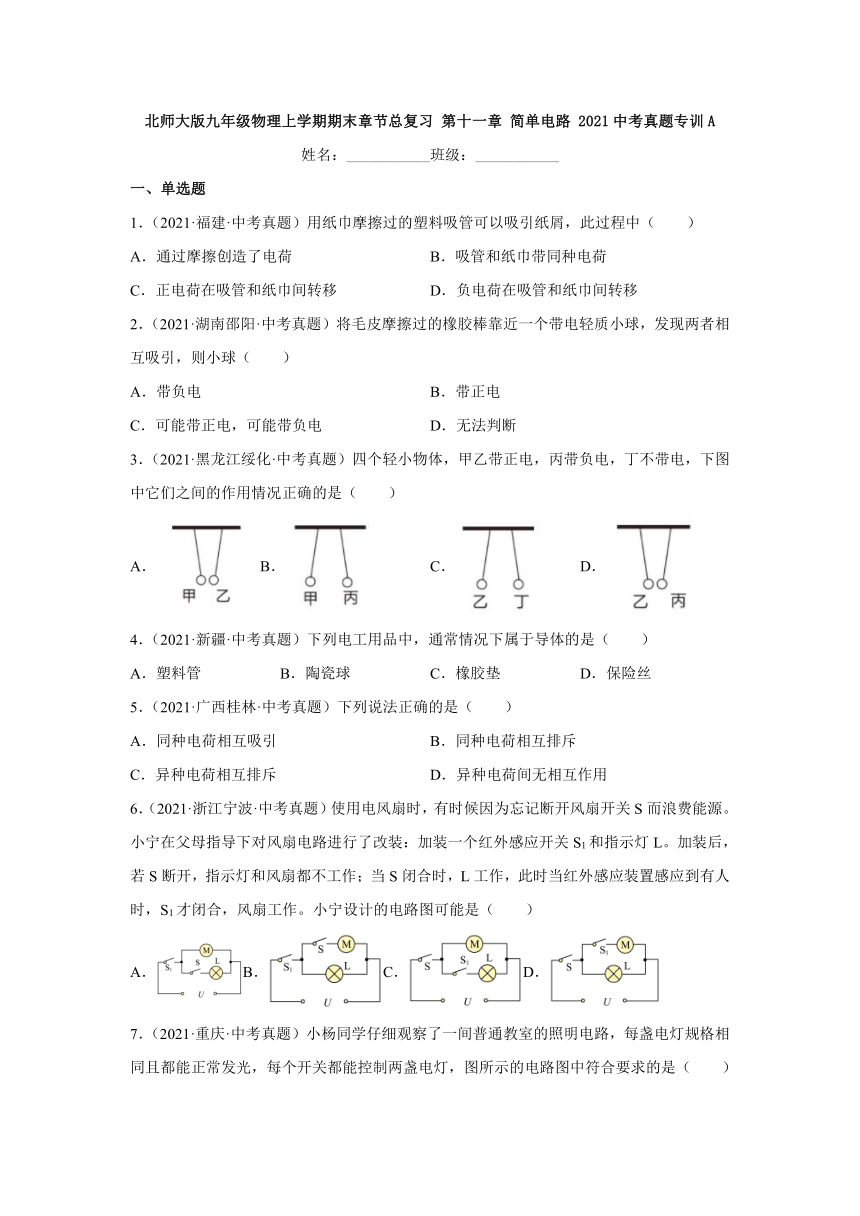

北师大版九年级物理上学期期末章节总复习 第十一章 简单电路 2021中考真题专训A
姓名：___________班级：___________
一、单选题
1．（2021·福建·中考真题）用纸巾摩擦过的塑料吸管可以吸引纸屑，此过程中（　　）
A．通过摩擦创造了电荷 B．吸管和纸巾带同种电荷
C．正电荷在吸管和纸巾间转移 D．负电荷在吸管和纸巾间转移
2．（2021·湖南邵阳·中考真题）将毛皮摩擦过的橡胶棒靠近一个带电轻质小球，发现两者相互吸引，则小球（　　）
A．带负电 B．带正电
C．可能带正电，可能带负电 D．无法判断
3．（2021·黑龙江绥化·中考真题）四个轻小物体，甲乙带正电，丙带负电，丁不带电，下图中它们之间的作用情况正确的是（　　）
A．B． C． D．
4．（2021·新疆·中考真题）下列电工用品中，通常情况下属于导体的是（　　）
A．塑料管 B．陶瓷球 C．橡胶垫 D．保险丝
5．（2021·广西桂林·中考真题）下列说法正确的是（　　）
A．同种电荷相互吸引 B．同种电荷相互排斥
C．异种电荷相互排斥 D．异种电荷间无相互作用
6．（2021·浙江宁波·中考真题）使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁在父母指导下对风扇电路进行了改装：加装一个红外感应开关S1和指示灯L。加装后，若S断开，指示灯和风扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S1才闭合，风扇工作。小宁设计的电路图可能是（　　）
A．B．C．D．
7．（2021·重庆·中考真题）小杨同学仔细观察了一间普通教室的照明电路，每盏电灯规格相同且都能正常发光，每个开关都能控制两盏电灯，图所示的电路图中符合要求的是（　　）A．B．C． D．
8．（2021·山东泰安·中考真题）下列电路连接正确的是（ ）
A． B． C． D．
9．（2021·山西·中考真题）小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。下列说法正确的是（　　）
A．塑料小勺能吸引胡椒粉是因为它带了电
B．若塑料小勺带负电是因为它失去了电子
C．塑料小勺带电是通过摩擦的方法创造了电荷
D．塑料小勺摩擦毛料布带了电，说明小勺是导体
10．（2021·福建·中考真题）上图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是（ ）
显示仪是由电流表改装成的
B．测较高温度时，R0两端的电压较大
C．增大R0的阻值，可增大测温仪的最大测量值
D．增大电源电压，可增大测温仪的最大测量值
11．（2021·贵州黔东南·中考真题）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（　　）
A．B．C． D．
12．（2021·广东深圳·中考真题）教室有CO2通风机M，手动闭合S1，CO2达到定值闭合S2。只有S1闭合，CO2达到定值电动机才工作，下列图中，哪个电路图是正确的（　　）
A． B． C． D．

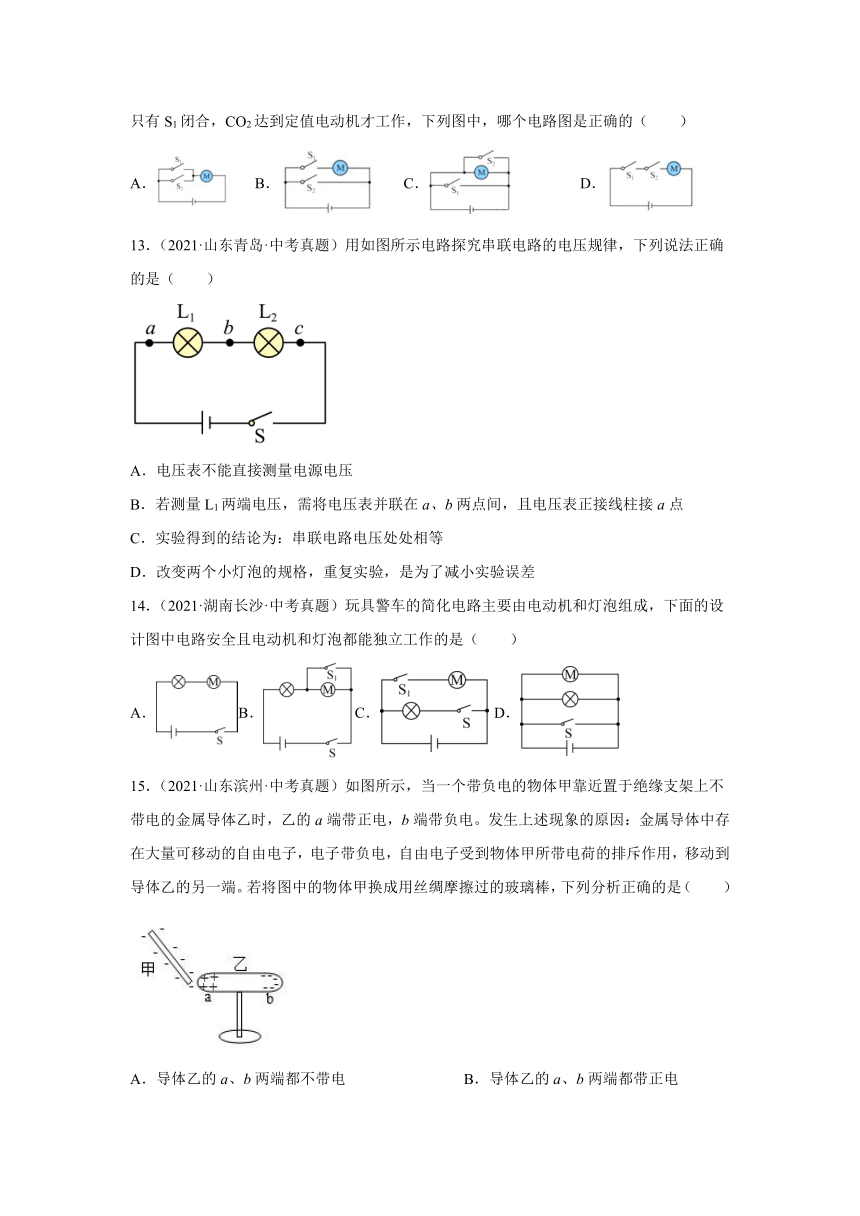

13．（2021·山东青岛·中考真题）用如图所示电路探究串联电路的电压规律，下列说法正确的是（　　）
A．电压表不能直接测量电源电压
B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差
14．（2021·湖南长沙·中考真题）玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（　　）
A．B．C． D．
15．（2021·山东滨州·中考真题）如图所示，当一个带负电的物体甲靠近置于绝缘支架上不带电的金属导体乙时，乙的a端带正电，b端带负电。发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带负电，自由电子受到物体甲所带电荷的排斥作用，移动到导体乙的另一端。若将图中的物体甲换成用丝绸摩擦过的玻璃棒，下列分析正确的是（　　）
A．导体乙的a、b两端都不带电 B．导体乙的a、b两端都带正电
C．导体乙的a端带正电、b端带负电 D．导体乙的a端带负电、b端带正电
二、填空题

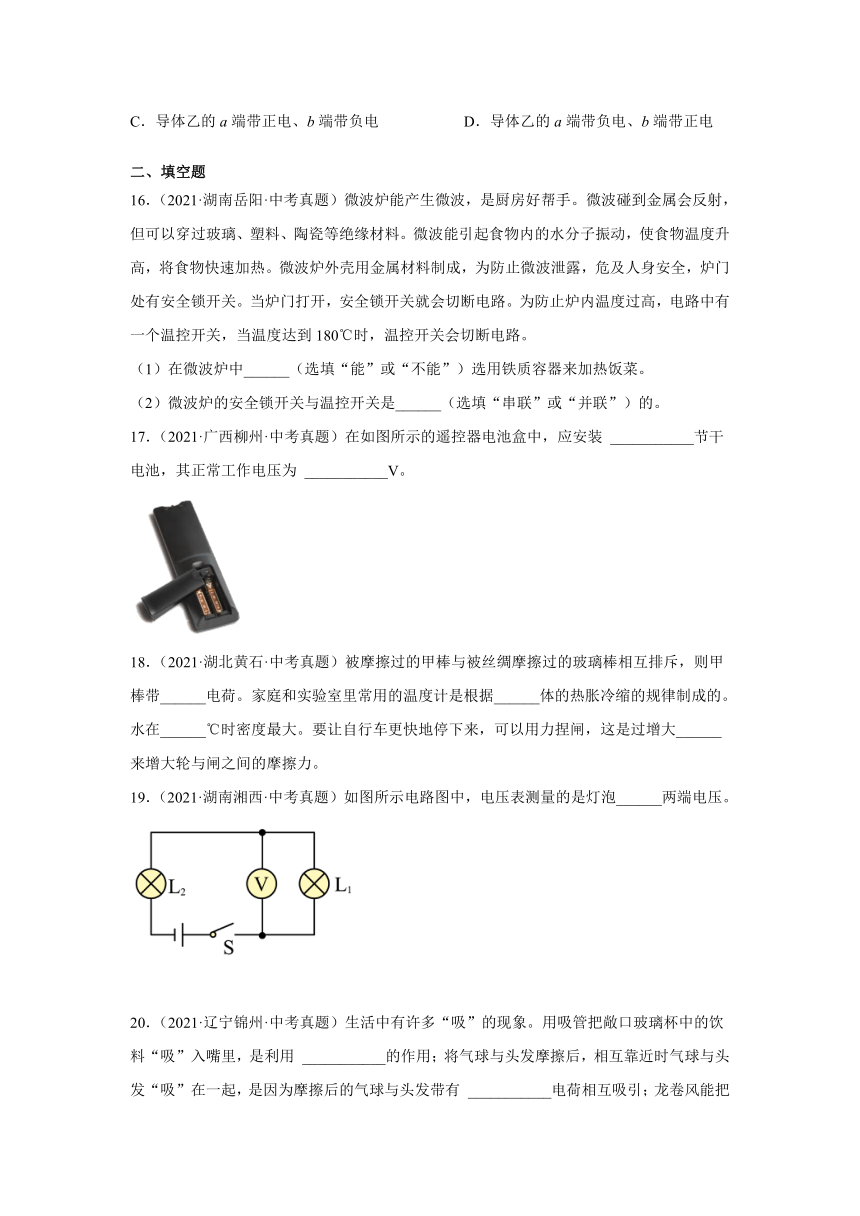

16．（2021·湖南岳阳·中考真题）微波炉能产生微波，是厨房好帮手。微波碰到金属会反射，但可以穿过玻璃、塑料、陶瓷等绝缘材料。微波能引起食物内的水分子振动，使食物温度升高，将食物快速加热。微波炉外壳用金属材料制成，为防止微波泄露，危及人身安全，炉门处有安全锁开关。当炉门打开，安全锁开关就会切断电路。为防止炉内温度过高，电路中有一个温控开关，当温度达到180℃时，温控开关会切断电路。
（1）在微波炉中______（选填“能”或“不能”）选用铁质容器来加热饭菜。
（2）微波炉的安全锁开关与温控开关是______（选填“串联”或“并联”）的。
17．（2021·广西柳州·中考真题）在如图所示的遥控器电池盒中，应安装 ___________节干电池，其正常工作电压为 ___________V。
18．（2021·湖北黄石·中考真题）被摩擦过的甲棒与被丝绸摩擦过的玻璃棒相互排斥，则甲棒带______电荷。家庭和实验室里常用的温度计是根据______体的热胀冷缩的规律制成的。水在______℃时密度最大。要让自行车更快地停下来，可以用力捏闸，这是过增大______来增大轮与闸之间的摩擦力。
19．（2021·湖南湘西·中考真题）如图所示电路图中，电压表测量的是灯泡______两端电压。
20．（2021·辽宁锦州·中考真题）生活中有许多“吸”的现象。用吸管把敞口玻璃杯中的饮料“吸”入嘴里，是利用 ___________的作用；将气球与头发摩擦后，相互靠近时气球与头发“吸”在一起，是因为摩擦后的气球与头发带有 ___________电荷相互吸引；龙卷风能把物体“吸”起卷入空中，是因为流体流速大的地方 ___________。

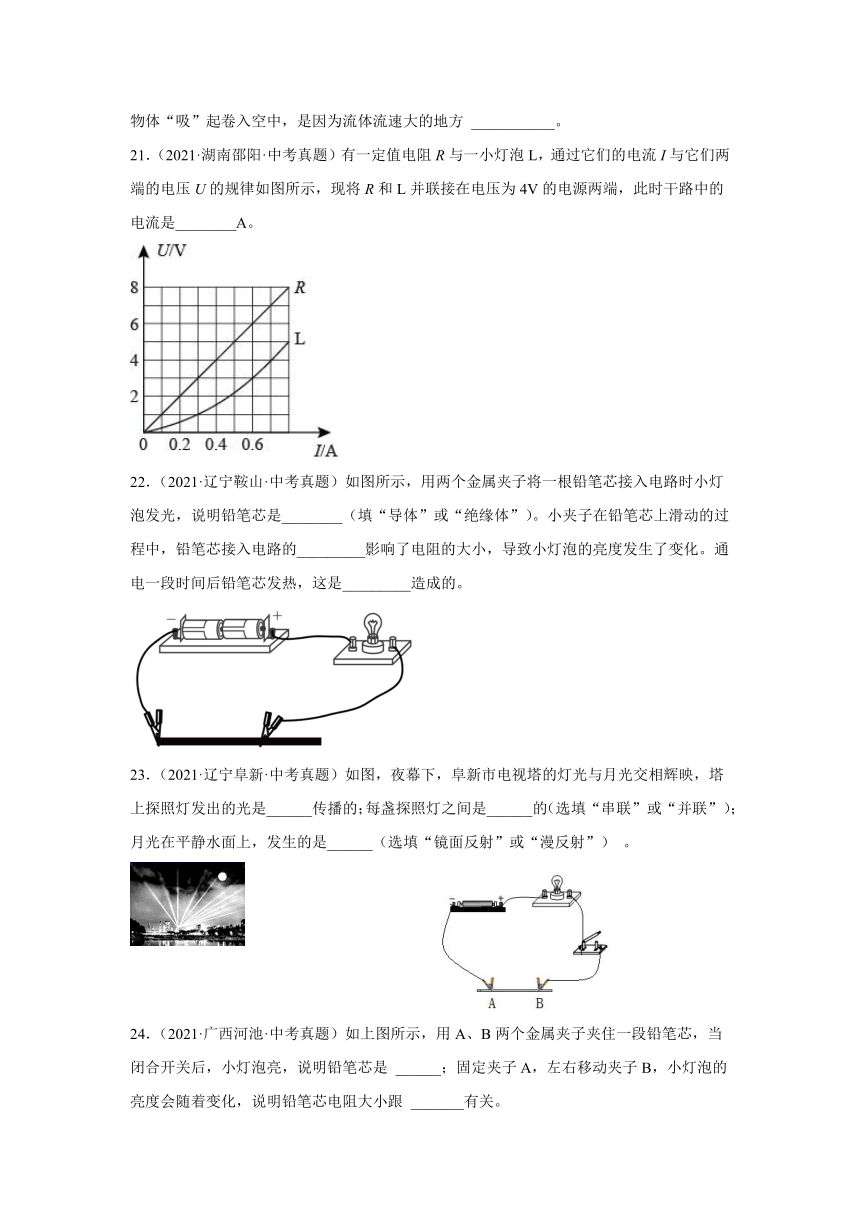

21．（2021·湖南邵阳·中考真题）有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图所示，现将R和L并联接在电压为4V的电源两端，此时干路中的电流是________A。
22．（2021·辽宁鞍山·中考真题）如图所示，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯是________（填“导体”或“绝缘体”）。小夹子在铅笔芯上滑动的过程中，铅笔芯接入电路的_________影响了电阻的大小，导致小灯泡的亮度发生了变化。通电一段时间后铅笔芯发热，这是_________造成的。
23．（2021·辽宁阜新·中考真题）如图，夜幕下，阜新市电视塔的灯光与月光交相辉映，塔上探照灯发出的光是______传播的；每盏探照灯之间是______的（选填“串联”或“并联”）；月光在平静水面上，发生的是______（选填“镜面反射”或“漫反射”） 。
24．（2021·广西河池·中考真题）如上图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯是 ______；固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明铅笔芯电阻大小跟 _______有关。
25．（2021·广西河池·中考真题）进入高原地带，一般人会出现头晕、耳鸣等身体不适的高原反应，这是因为海拔越高，空气越稀薄，大气压越 ______；手机、数码相机等电子产品都用到晶体二极管，晶体二极管具有 ______导电性。
26．（2021·云南昆明·中考真题）小宇对物理现象很好奇，学习了电压表后，他很想知道为什么同一个表盘只要连接不同的接线柱，就可以实现量程的转换。于是，他将电学盒里的电压表如图甲的后盖打开，看到了如图乙所示的电路连接情况。小宇发现电压表其实是由一个小量程的电流表改装而成，“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻______联而成，电阻越大，量程越大，这里的电阻起到了______作用。
三、作图题
27．（2021·贵州安顺·中考真题）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
28．（2020·湖南湘西·中考真题）请用笔画线表示导线，将电压表连入实物图中，使电压表能够测量小灯泡两端的电压大小，要求电压表选用0~3V的量程。
四、实验题
29．（2021·甘肃兰州·中考真题）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如下表所示：
编号 材料 长度/m 横截面积/
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）实验中应通过观察_______来比较电阻的大小，这种实验方法叫______；
（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（4）为了探究导体电阻大小与导体材料的关系，应选用编号为______的两根电阻丝进行实验。
30．（2021·广西贺州·中考真题）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是________（选填“相同”或“不相同”）的；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；_______
（3）小明在连接电路时，开关应处于________（选填“闭合”或“断开”）状态；
（4）小明先将电流表接在所在的支路上，闭合开关，观察到灯发光，但灯不亮，电流表的示数为零，电路可能在的故障是_______（选填“灯断路”或“灯短路”）；
（5）排除故障后，他测出了支路上的电流，然后他把电流表依次接入电路分别测量出支路电流、干路电流，两次测得的结果都如图丙所示，则_______A、_______A．小明由此数据得出并联电路中干路电流和各支路电流的关系是________（写关系式即可）；
（6）本次实验的不足之处是：_______。
参考答案
1．D 2．B 3．D 4．D 5．B 6．D 7．B 8．C 9．A 10．B 11．D 12．D
13．B 14．C 15．D
16．不能 串联
17．2 3
18．正 测温液 4 压力
19．L1
20．大气压 异种 压强小
21．1.1
22．导体 长度 热效应
23．沿直线 并联 镜面反射
24．导体 长度
25．小 单向
26．串 分压
27．
28．
29．灯泡亮度 转换法 长度 横截面积 AD
30．不相同 断开 L1断路 0.2 1 I=I1+I2 仅有一组实验数据，结论不具有普遍性
