北师大版九年级物理上学期期末章节总复习 第十二章 欧姆定律 2020中考真题专训C（含答案）
姓名：___________班级：___________
一、单选题

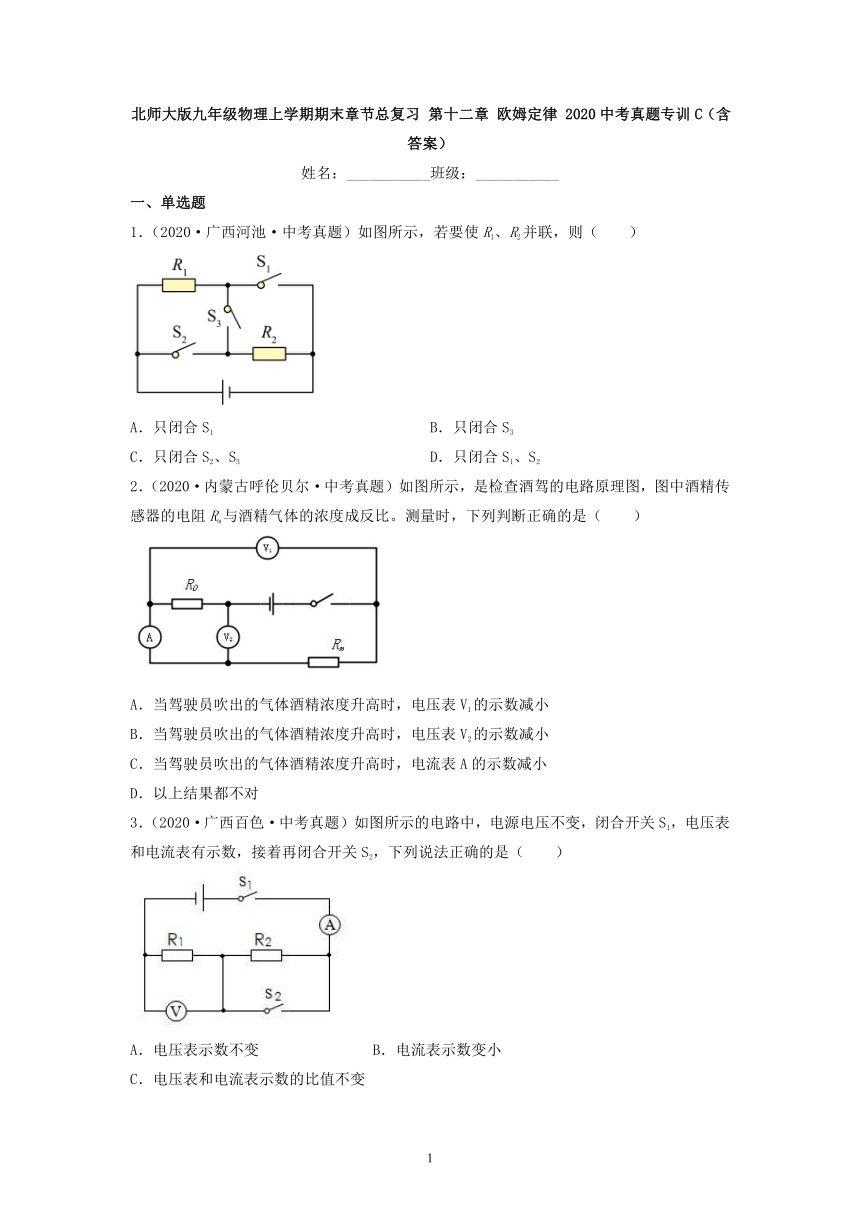

1．（2020·广西河池·中考真题）如图所示，若要使R1、R2并联，则（　　）
A．只闭合S1 B．只闭合S3
C．只闭合S2、S3 D．只闭合S1、S2
2．（2020·内蒙古呼伦贝尔·中考真题）如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻Rm与酒精气体的浓度成反比。测量时，下列判断正确的是（　　）
A．当驾驶员吹出的气体酒精浓度升高时，电压表V1的示数减小
B．当驾驶员吹出的气体酒精浓度升高时，电压表V2的示数减小
C．当驾驶员吹出的气体酒精浓度升高时，电流表A的示数减小
D．以上结果都不对
3．（2020·广西百色·中考真题）如图所示的电路中，电源电压不变，闭合开关S1，电压表和电流表有示数，接着再闭合开关S2，下列说法正确的是（　　）
A．电压表示数不变 B．电流表示数变小
C．电压表和电流表示数的比值不变
D．电压表和电流表示数的乘积变小
4．（2020·湖南郴州·中考真题）小明设计了如图所示电路，电源电压不变，R为定值电阻。闭合开关S，当滑片P从a移到b的过程中，下列判断正确的是（　　）
A．电压表示数变小，电流表示数变大，灯变亮 B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数变小，电流表示数变小，灯变暗 D．电压表示数变大，电流表示数变小，灯变暗
5．（2020·吉林·中考真题）如图所示，电源电压不变。闭合开关后，将滑动变阻器的滑片向右移动时，电路中（ ）
A．电流表的示数变大 B．电压表的示数不变
C．电路的总电阻变小 D．小灯泡的亮度变暗
6．（2020·黑龙江齐齐哈尔·中考真题）在如图所示的电路中，电源两端电压保持不变。当闭合开关S，滑动变阻器的滑片P向右移动时，下列说法中正确的是（ ）
A．电流表示数变大 B．电压表示数不变
C．小灯泡亮度变暗 D．电路总电阻变小

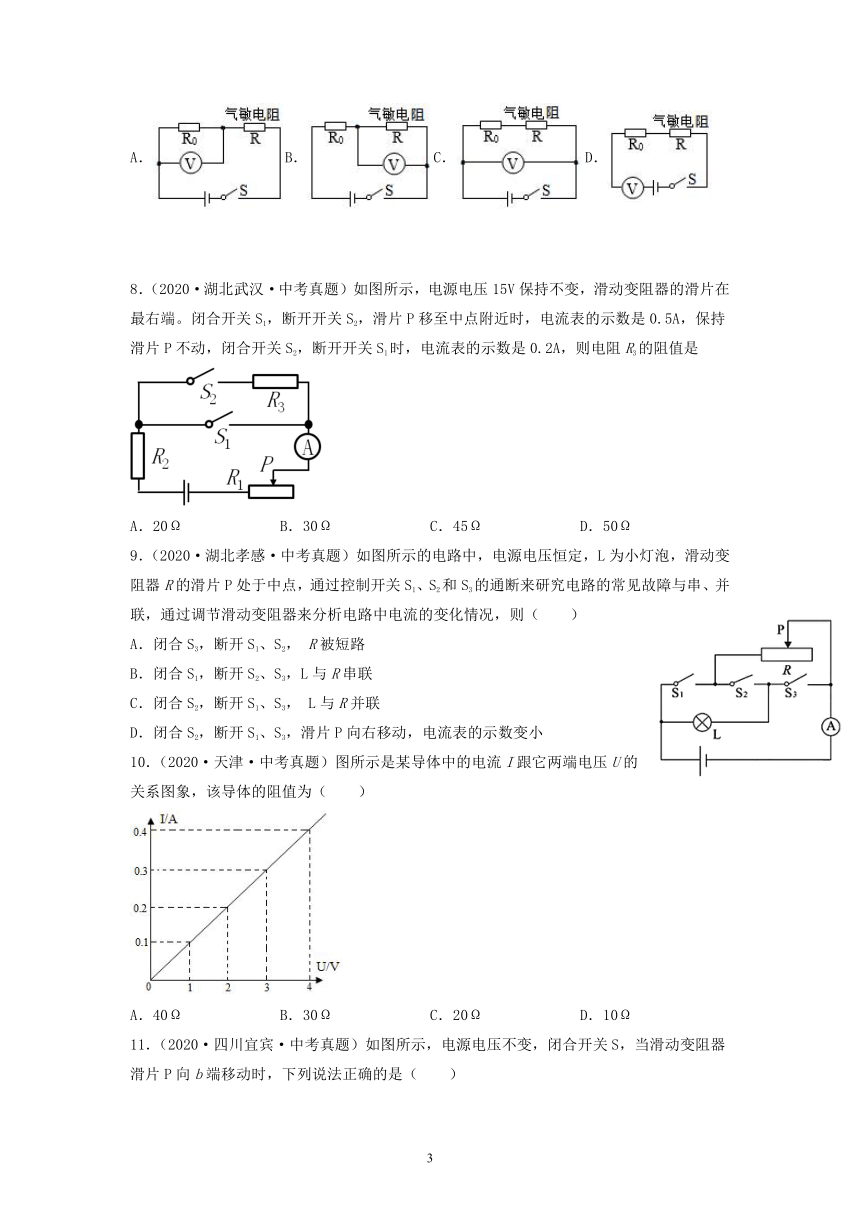

7．（2020·湖北宜昌·中考真题）交警查“酒驾”的测试仪内部有一个酒精气体传感器，它是一种气敏电阻，其阻值随酒精气体浓度的增大而减小。测试位电路主要由气敏电阻R、定值电阻R0和电压表组成酒精气体的浓度通过电压表示数反映，司机呼出的酒精气体浓度越大，电压表的示数就越大。下列符合要求的电路图是
A．B．C． D．
8．（2020·湖北武汉·中考真题）如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5A，保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2A，则电阻R3的阻值是
A．20Ω B．30Ω C．45Ω D．50Ω
9．（2020·湖北孝感·中考真题）如图所示的电路中，电源电压恒定，L为小灯泡，滑动变阻器R的滑片P处于中点，通过控制开关S1、S2和S3的通断来研究电路的常见故障与串、并联，通过调节滑动变阻器来分析电路中电流的变化情况，则（　　）
A．闭合S3，断开S1、S2， R被短路
B．闭合S1，断开S2、S3，L与R串联
C．闭合S2，断开S1、S3， L与R并联
D．闭合S2，断开S1、S3，滑片P向右移动，电流表的示数变小
10．（2020·天津·中考真题）图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（　　）
A．40Ω B．30Ω C．20Ω D．10Ω
11．（2020·四川宜宾·中考真题）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向b端移动时，下列说法正确的是（　　）
A．电流表示数变大，电压表示数变大 B．电流表示数变小，电压表示数变小
C．电流表示数变小，电压表示数变大 D．电流表示数变大，电压表示数变小

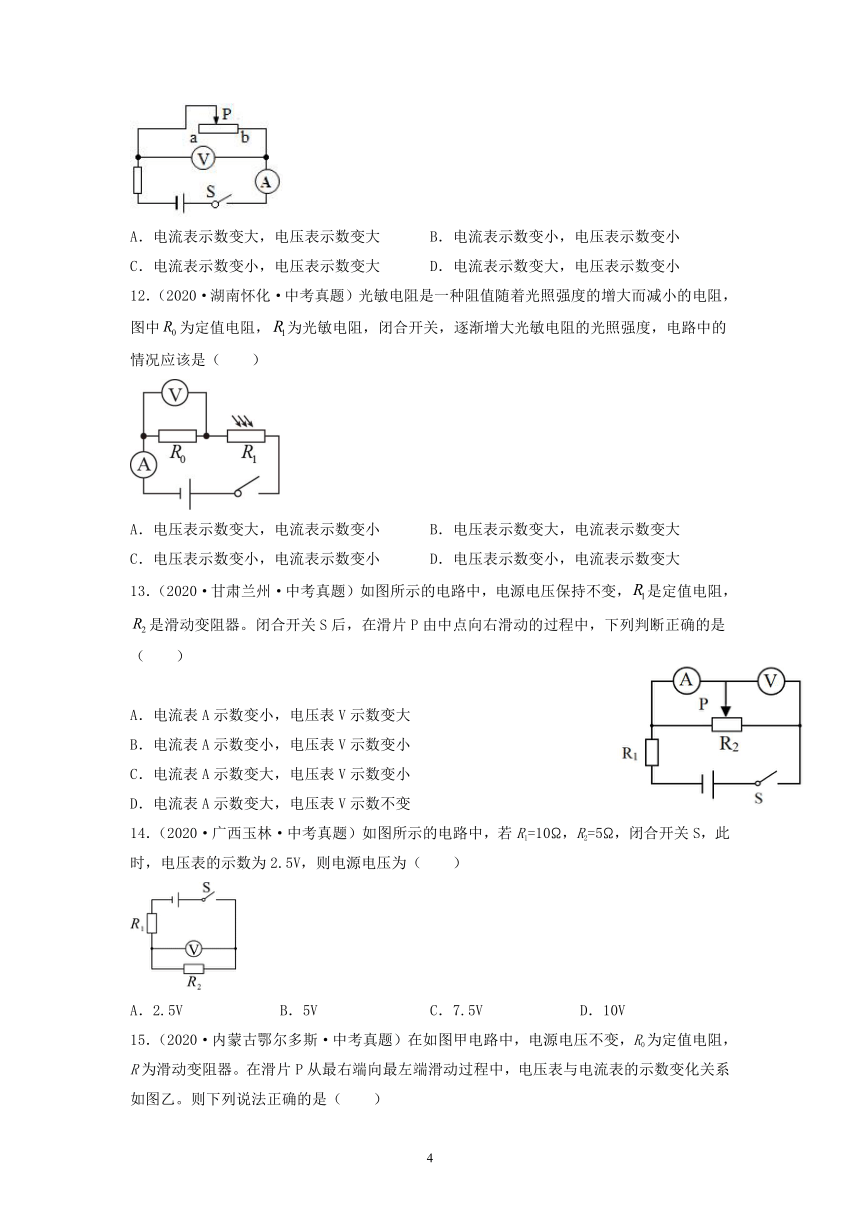

12．（2020·湖南怀化·中考真题）光敏电阻是一种阻值随着光照强度的增大而减小的电阻，图中为定值电阻，为光敏电阻，闭合开关，逐渐增大光敏电阻的光照强度，电路中的情况应该是（　　）
A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变小 D．电压表示数变小，电流表示数变大
13．（2020·甘肃兰州·中考真题）如图所示的电路中，电源电压保持不变，是定值电阻，是滑动变阻器。闭合开关S后，在滑片P由中点向右滑动的过程中，下列判断正确的是（　　）
A．电流表A示数变小，电压表V示数变大
B．电流表A示数变小，电压表V示数变小
C．电流表A示数变大，电压表V示数变小
D．电流表A示数变大，电压表V示数不变
14．（2020·广西玉林·中考真题）如图所示的电路中，若R1=10 ，R2=5 ，闭合开关S，此时，电压表的示数为2.5V，则电源电压为（　　）
A．2.5V B．5V C．7.5V D．10V
15．（2020·内蒙古鄂尔多斯·中考真题）在如图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是（ ）
A．电源电压为5V B．R0消耗的最小功率为0.4W
C．定值电阻R0为8Ω D．滑片P在中点时，电流为0.4A
二、填空题
16．（2020·西藏·中考真题）在“伏安法测电阻”实验中，测得导体两端的电压为2V时，导体中的电流为0.2A，该导体的电阻是______Ω；改变滑动变阻器滑片的位置，使导体两端的电压增加到4V，导体的电阻是______Ω。
17．（2020·湖南怀化·中考真题）定值电阻、 的电流和电压关系图象如图所示。当把并联在某一电路中时，两电阻两端的电压之比∶ =______， 通过两电阻的电流之比∶ =______。
18．（2020·湖南张家界·中考真题）在探究电流与电阻关系的实验中（如图甲所示），滑动变阻器R除保护电路安全外，另一作用是___________； 根据图乙可知，电阻R两端电压为___________V。
19．（2020·江苏宿迁·中考真题）如图所示，电路中电源电压恒定，定值电阻R1＝20Ω，只闭合开关S1，电流表示数为0.3A，则电源电压为______V；同时闭合开头S1、S2，电流表示数为0.5A，则R2的阻值为______Ω。
20．（2020·黑龙江齐齐哈尔·中考真题）如图所示的电路中，电源电压恒定不变，已知。当闭合，断开时，电压表示数为，电流表示数为，电阻为______Ω；当断开，闭合时，电流表示数为______A。
21．（2020·福建·中考真题）如图所示电路，电源电压为3V，R1、R2、R3，阻值均为10Ω，闭合开关S，电压表示数为______V，电流表示数为______A。
22．（2020·黑龙江绥化·中考真题）电阻R1的I-U图像如图所示，R1的阻值是______Ω，把R1与阻值是30Ω的电阻R2并联在电源电压是4V的电路中，通过R1与R2的电流之比是______，R1与R2两端的电压之比是______。
23．（2020·浙江金华·中考真题）在如图甲所示的电路中，电阻R的阻值为8欧姆，灯泡L标有“6V 3W”的字样，通过灯泡的电流与灯泡两端的电压关系如图乙所示。在a、b间接入电源，为保证通过电阻R的最大电流不超过0.5安且灯泡L不损坏，则允许接入的最大电源电压为_____伏，闭合开关S，此时通过电流表A1的电流为_____安
24．（2020·四川广安·中考真题）如图甲所示的电路，当开关闭合后，电流表a b的指针偏转均如图乙所示，则通过L2的电流为______，灯泡L1和L2的电阻之比是______。
25．（2020·贵州铜仁·中考真题）如图是两个电阻R1、R2的I-U图像，则R1、R2的阻值之比为________；若R1两端的电压为3V，通电2min时，则R1所产生的热量为________J；若将R1、R2串联接在某电源上，通过R1、R2的电流为0.3A，则电源电压为________V。
三、实验题
26．（2020·甘肃兰州·中考真题）小明在“探究电流与电阻关系”的实验中，选用的器材有：滑动变阻器、开关、电流表、电压表电源（电压恒为6V）、三个定值电阻（10Ω、15Ω、20Ω）、导线若干。
（1）小明按图甲连接电路后，闭合开关S，移动滑片P，使电压表示数为U时，记录电流表的示数，然后再分别接入其余两个定值电阻，重复上述操作。
（2）图乙是根据实验数据画出的电流随电阻变化关系的图像，分析可知U=___________V。为了完成实验，所选滑动变阻器的最大阻值应不小于___________Ω。由图像可知：在导体两端的电压一定时，通过导体的电流与导体的电阻成___________（选填“正比”或“反比”）。
（3）小明又利用上述实验器材“探究电流与电压的关系”，在滑片P移动的过程中，将得到的实验数据填入如表中，由如表数据可得出结论：在电阻一定时，通过导体的电流与导体两端的电压成___________（选填“正比”或“反比”）。
R/Ω 10
电压U/N 2 3 4 5 6
电流I/N 0.2 0.3 0.4 0.5 0.6
27．（2020·广西·中考真题）用伏安法测R的电阻实验中：
(1)图甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整。 （________）
(2)实验前，滑动变阻器的滑片P应置于最 _____ （选填“左”或“右”）端。
(3)闭合开关后，发现电流表示数为零，电压表示数接近电源电压，则故障原因可能是电阻R _____ （选填“断路”或“短路”）。
(4)排除故障后，当电流表的示数为1A时，电压表的示数如图乙所示，测电阻R的阻值为 _____ 欧。
(5)电流表的电阻虽然很小，但也会影响本实验中待测电阻R的测量结果，小明设计了如图所示的电路，可以消除这个影响，R0为定值电阻。实验步骤如下：
①闭合开关S1，S2，移动滑动变阻器滑片，读出电压表的示数U1和电流表的示数I1；
②断开S2，移动滑动变阻器滑片，读出电压表的示数U2，和电流表的示数I2；
③可测得待测电阻R＝ _____ （用U1、I1、U2、I2表示）。
四、计算题
28．（2020·四川眉山·中考真题）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从a端滑到b端，电流表示数I与电压表示数U的变化关系如图乙所示。求：电源电压。
29．（2020·贵州黔东南·中考真题）如图所示电源电压保持不变，R1=R2=R3=20Ω，当S1、S2都断开， 电流表示数是0.3A，求：
(1)电源电压；
(2)S1，S2都闭合时，电流表示数是多少？
30．（2020·甘肃兰州·中考真题）如图所示的电路，电源电压恒为18V，电流表的量程为0～0.6A，电压表的量程为0～15V，小灯泡L上标有“6V 3W”的字样，滑动变阻器的规格为“100Ω 1A”。闭合开关S后，在确保两个电表的示数均不超过所选量程，灯泡L两端电压不超过额定电压（灯丝电阻不变）的前提下，求：
（1）小灯泡的电阻RL；
（2）滑动变阻器允许调节的阻值范围；
（3）电路消耗总功率的变化范围。
31．（2020·内蒙古呼和浩特·中考真题）用如图所示的电路测量小灯泡的功率，电源电压恒定为12V，电压表量程为0~ 15V，电流表量程为0 ~ 0.6A，滑动变阻器规格为“44Ω，1A”，灯泡L标有“8V ，0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，求：
(1)灯泡L的电阻值；
(2)滑动变阻器允许的取值范围；
(3)电流表示数的变化范围；
(4)电压表示数的变化范围。
参考答案
1．D 2．A 3．C 4．A 5．B 6．B 7．A 8．C 9．D 10．D 11．D 12．B
13．C
14．C
15．B
16．10 10
17．1∶1 3∶1
18．保持电阻R两端电压不变 2
19．6 30
20．30 0.3
21．3 0.6
22．10 3∶1 1∶1
23．4 0.9
24．1.2A 4∶1
25．1∶2 216 4.5
26．3 20 反比 正比
27． 左 断路 5 -
28．3V
29．(1) 12V；(2) 1.2A。
30．(1) 12Ω；(2)24Ω～60Ω；(3) 4.5W～9W
31．(1)16Ω；(2)；(3)；(4)
