2021-2022学年北师大版九年级物理全一册第十二章 欧姆定律 期末章节复习（Word版含答案）

北师大版九年级物理上学期期末章节总复习 第十二章 欧姆定律 2021中考真题专训A（含答案）
姓名：___________班级：___________
一、单选题
1．（2021·海南·中考真题）如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（　　）
A．电压表示数变小，电流表示数变小 B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大 D．电压表示数变大，电流表示数变小
2．（2021·内蒙古通辽·中考真题）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是
A．灯泡L变亮，电流表A1示数变大
B．电压表示数不变，电流表A2示数变大
C．电流表A1与A2的示数之差变大
D．电压表与电流表A2的示数之比变大
3．（2021·天津·中考真题）如图所示电路，闭合开关后，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转。若电路中只有一处故障，则可能是（　　）
A．L1短路 B．L1断路 C．L2短路 D．L2断路

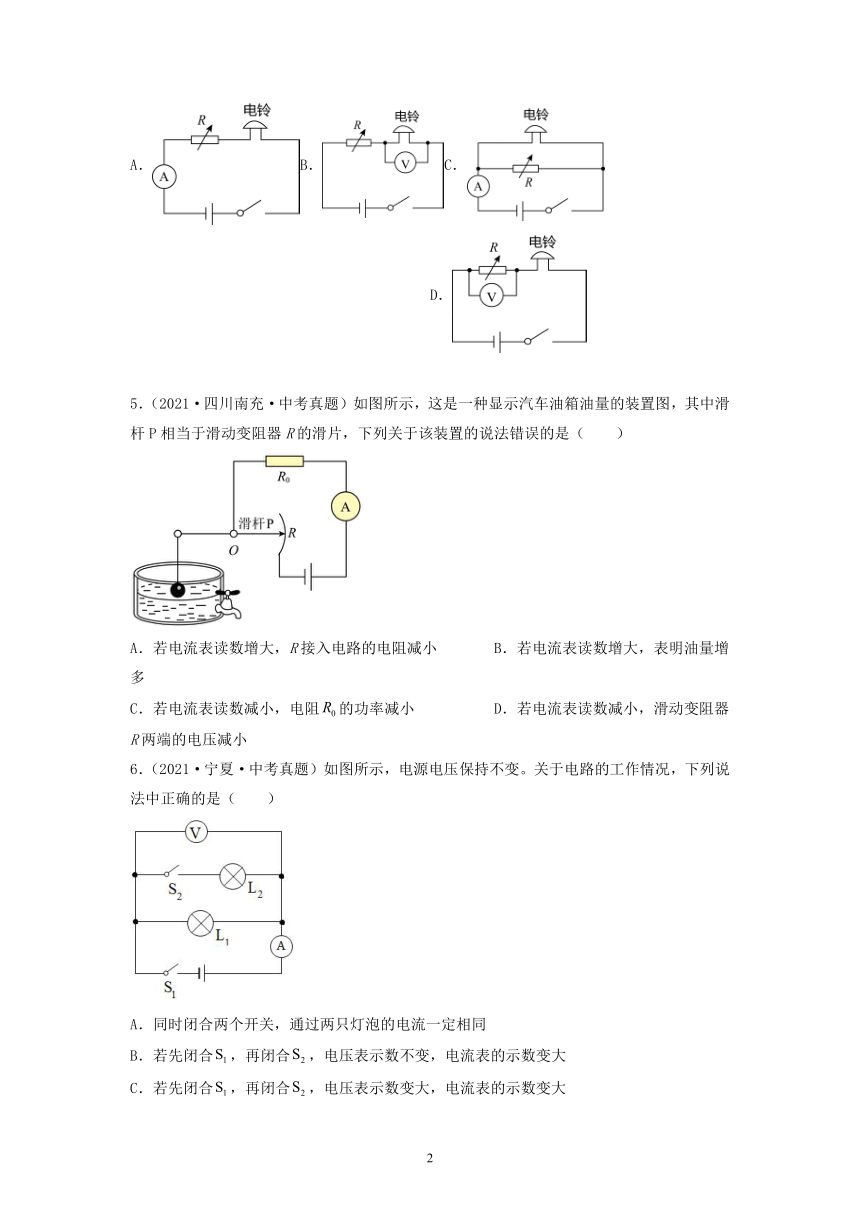

4．（2021·江苏苏州·中考真题）某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（　　）
A．B．C． D．
5．（2021·四川南充·中考真题）如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（　　）
A．若电流表读数增大，R接入电路的电阻减小 B．若电流表读数增大，表明油量增多
C．若电流表读数减小，电阻的功率减小 D．若电流表读数减小，滑动变阻器R两端的电压减小
6．（2021·宁夏·中考真题）如图所示，电源电压保持不变。关于电路的工作情况，下列说法中正确的是（　　）
A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若先闭合，再闭合，电压表示数不变，电流表的示数变大
C．若先闭合，再闭合，电压表示数变大，电流表的示数变大
D．若灯被短路，闭合、后，灯不亮，灯亮，电流表损坏
7．（2021·湖北恩施·中考真题）如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（　　）
A．电流表示数变小 B．电压表无示数
C．电压表示数不变 D．电压表示数变大
8．（2021·四川广安·中考真题）如图所示电路中，，，闭合开关S，电压表与的示数之比是（　　）
A． B． C． D．
9．（2021·山东潍坊·中考真题）传感器在生产生活中有着广泛的应用，一部普通智能手机中就有十几种，传感器能感受声音、图像、压力、磁场等各种信息，压力传感器的核心部件为压敏电阻。某同学设计的压力传感器如图所示，R0为定值电阻，和R为压敏电阻且阻值随压力增大而减小，闭合开关S，下列说法正确的是（　　）
A．压力为0时，电压表示数为0 B．压力变大时，电压表示数变大
C．压力变大时，电压表示数变小 D．压力变大时，电流表示数变小

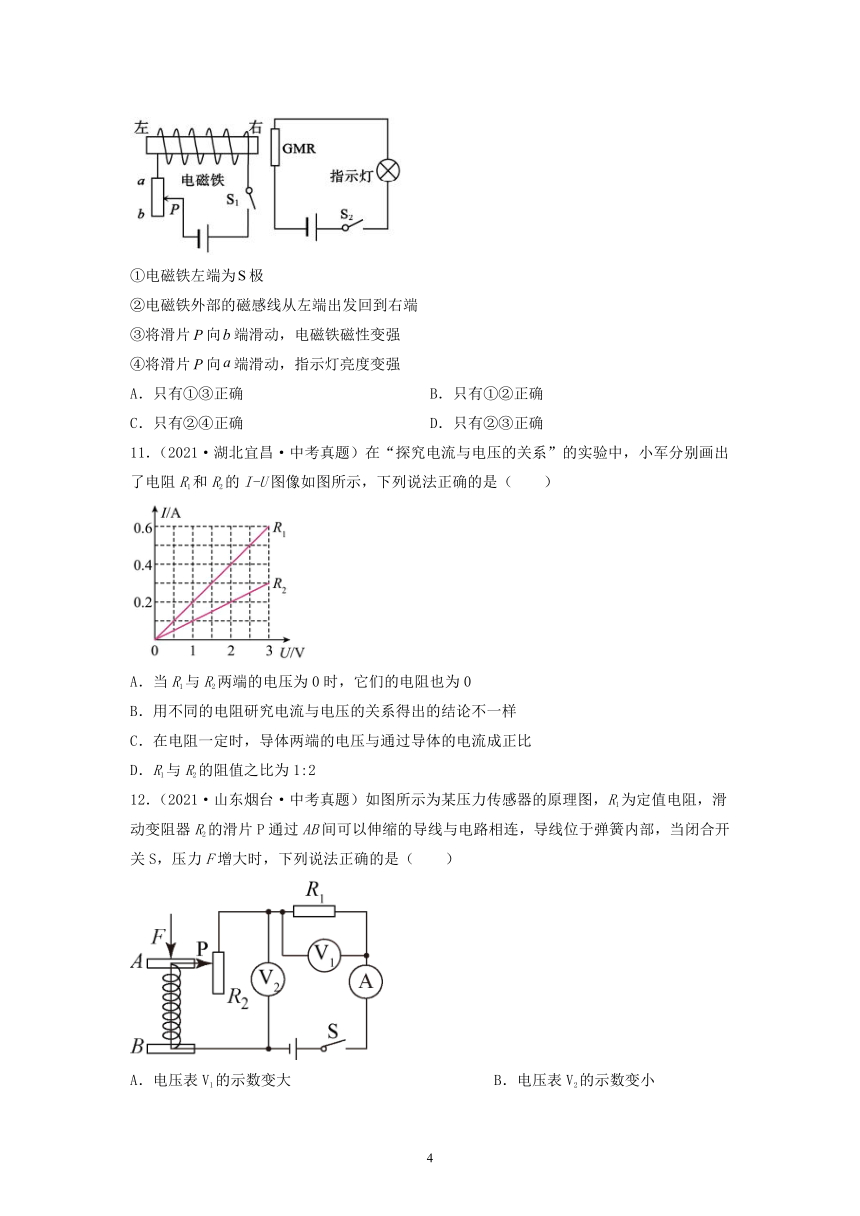

10．（2021·山东泰安·中考真题）法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻（GMR）效应而荣获2007年度诺贝尔物理学奖。图中GMR代表巨磁电阻，在磁场中，其阻值随磁场的逐渐变强而减小。闭合开关、，下列说法中（ ）
①电磁铁左端为极
②电磁铁外部的磁感线从左端出发回到右端
③将滑片向端滑动，电磁铁磁性变强
④将滑片向端滑动，指示灯亮度变强
A．只有①③正确 B．只有①②正确
C．只有②④正确 D．只有②③正确
11．（2021·湖北宜昌·中考真题）在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（　　）
A．当R1与R2两端的电压为0时，它们的电阻也为0
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，导体两端的电压与通过导体的电流成正比
D．R1与R2的阻值之比为1:2
12．（2021·山东烟台·中考真题）如图所示为某压力传感器的原理图，R1为定值电阻，滑动变阻器R2的滑片P通过AB间可以伸缩的导线与电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，下列说法正确的是（　　）
A．电压表V1的示数变大 B．电压表V2的示数变小
C．电压表V2的示数与电流表A的示数比值变大 D．电压表V1的示数与电流表A的示数比值变小

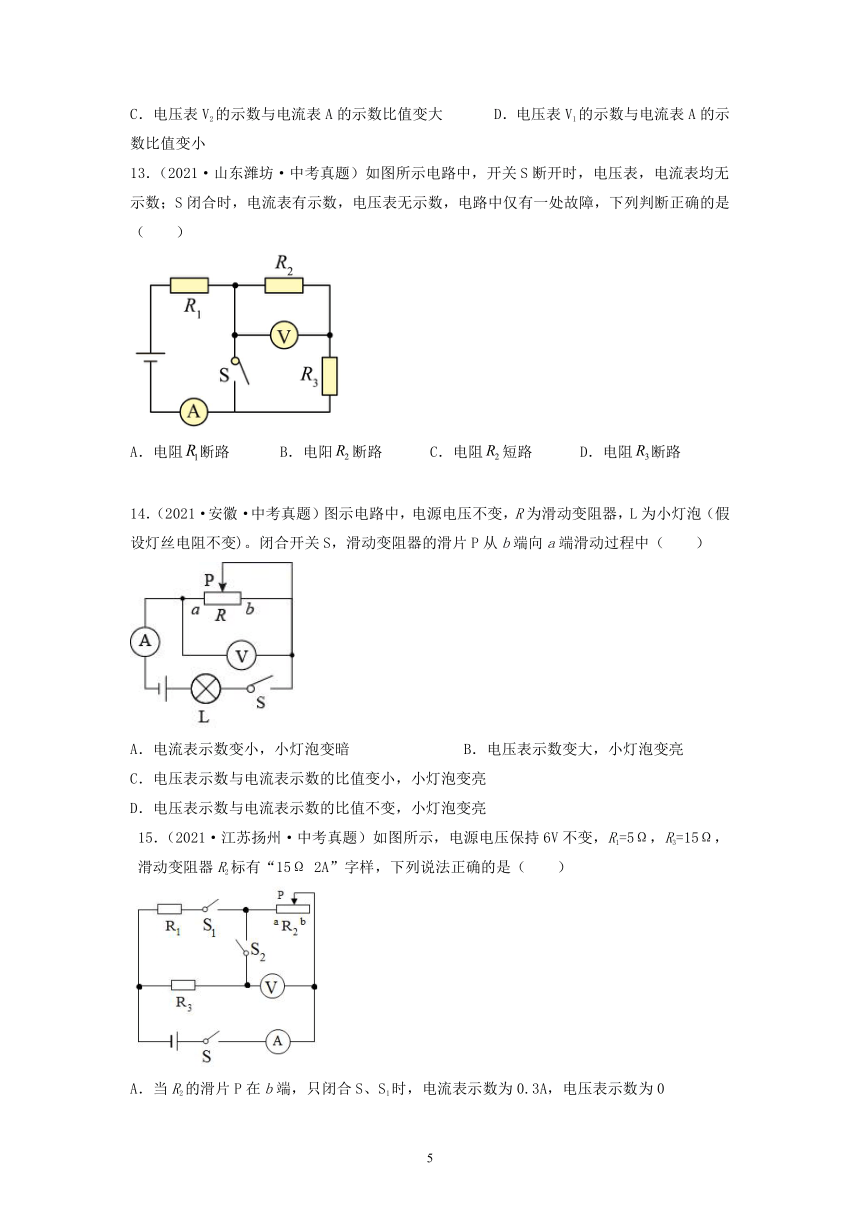

13．（2021·山东潍坊·中考真题）如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（　　）
A．电阻断路 B．电阳断路 C．电阻短路 D．电阻断路
14．（2021·安徽·中考真题）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（　　）
A．电流表示数变小，小灯泡变暗 B．电压表示数变大，小灯泡变亮
C．电压表示数与电流表示数的比值变小，小灯泡变亮
D．电压表示数与电流表示数的比值不变，小灯泡变亮
15．（2021·江苏扬州·中考真题）如图所示，电源电压保持6V不变，R1=5Ω，R3=15Ω，滑动变阻器R2标有“15Ω 2A”字样，下列说法正确的是（　　）
A．当R2的滑片P在b端，只闭合S、S1时，电流表示数为0.3A，电压表示数为0
B．当R2的滑片P在b端，只闭合S、S2时，电流表示数为0.2A，电压表的示数为3V
C．当R2的滑片P在a端，只闭合S、S2时，电流表示数为0.4A，电压表示数为6V
D．当R2的滑片P在a端，闭合S、S1，S2时，电流表示数为1.2A，电压表的示数为0
二、填空题
16．（2021·四川南充·中考真题）将阻值为的均匀导线对折后的阻值为______，将此时的导线两端加电压时，通过导线的电流为______A。
17．（2021·广西百色·中考真题）如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将 _____ ，电压表V的示数与电流表A2的示数之比将 _____ ．（均填“变大”“变小”或“不变”）
18．（2021·江西·中考真题）如图所示，当开关S、S1闭合时，滑动变阻器的滑片P向右移动，灯泡L的亮度______（选填“变亮”“变暗”或“不变”）当开关S闭合、S1断开时，滑动变阻器的滑片P向右移动，电压表V的示数______（选填“变大”“变小“或“不变”）
19．（2021·江苏淮安·中考真题）如图所示，电源电压恒为6V，R1为，闭合开关后，电流表的示数为0.4A，则通过R1的电流为______A，R2的阻值为的______，干路电流为______A。
20．（2021·湖北十堰·中考真题）如图所示，电源电压保持不变，闭合开关S后，两灯均发光（设灯丝电阻不变），电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已知两灯中仅有一个出现了故障。请你判断故障情况是 ______；若此时电压表是示数为4U，则小灯泡L1、L2的电阻之比为 ______；排除故障后，将小灯泡L1、L2的位置互换，则示数一定不发生变化的是 ______表（选填“电流”、“电压”或“电流和电压”）。
21．（2021·四川成都·中考真题）小毅同学用图所示电路测未知电阻的阻值，闭合开关前，他应将滑动变阻器的滑片移到______端。实验时，他移动滑片，多次测量求的平均值是为了______。
22．（2021·山东日照·中考真题）如图所示电路，电源电压保持不变，闭合开关S，电压表测___________两端的电压；当R2的滑片P向右移动时，电流表的示数将___________ （填“变大”“变小”或“不变”）。
23．（2021·江苏淮安·中考真题）如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，接入电路的阻值___________（填“增大”或“减小”），为实现压力增大，电表示数增大，应把___________表改装为压力计。
24．（2021·四川内江·中考真题）如图所示，电源电压为12V，电阻R1的阻值为10Ω，开关S闭合后，当滑动变阻器R3的滑片P位于最左端时，电压表的示数为6V，电阻R2的阻值为___________Ω。调节滑片P，使电压表的示数从3V变为1.5V，则R3接入电路中的阻值变化了___________Ω。
25．（2021·湖南常德·中考真题）如图所示，电源电压为4.5V，电流表量程为“0～0.6A”，滑动变阻器R规格为“10Ω，1A”，小灯泡L标有“2.5V 1.25W”（不考虑温度对灯丝电阻的影响）。闭合开关S后，灯L不发光，电压表有示数，电流表无示数。经检查，故障出现在R上，则R ______（选填“断路”或“短路”）。排除故障后，在保证电路各元件安全的情况下，移动滑动变阻器的滑片，电流表的示数变化范围是 ______。
三、实验题
26．（2021·黑龙江牡丹江·中考真题）小芳利用如图所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω．
（1） 请你根据电路图，用笔画线代替导线，在如图中完成实验电路的连接______．
（2） 闭合开关前，应将滑动变阻器的滑片置于___________端（选填“A”或“B”）．
（3） 闭合开关，发现电压表和电流表均无示数．小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数．如果电路连接完好，只有一个元件有故障，该故障是__________．
（4） 排除故障后，调节滑动变阻器，记录多组数据．画出了待测电阻Rx的I-U图像，如图所示．由图像可得Rx=__________Ω．
（5）小芳又设计了一种方案，也测出了Rx的阻值．电路如图所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变．测量步骤如下：
①当开关__________时，电流表读书为I1;
②当开关S1、S2都闭合时，电流表读书为I2；
③待测电阻Rx=__________．（用已知和测出的物理量符号表示）
27．（2021·广西百色·中考真题）在测量未知阻值R的实验中，小明设计了实验电路并进行连接，如图甲所示。
（1）在连接电路时，开关应处于 ___________状态。
（2）图甲是小明接好的实物连接图，其中有一条导线连接错误，该导线是第 ________条（从图中选填导线序号）；
（3）改正错误后再进行实验，实验前应将滑动变阻器的滑片P移到最 ________（选填“左”或“右”）端。小明闭合开关S，发现电流表无示数，电压表的示数较大，则电路故障可能是 _________。
（4）排除故障后，闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.4V时，电流表示数如图乙所示，则其示数为 ___________A，未知电阻R=___________Ω。
（5）若实验中只有一个电压表和一个已知阻值为R0的定值电阻，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx的阻值，请将以下实验步骤补充完整：
①闭合开关S、断开开关S1，用电压表测出待测电阻Rx两端的电压为U1；
②___________，记下此时电压表读数为U；
③请写出未知电阻R阻值表达式：Rx=___________（用U、U1和R0表示）。
四、计算题
28．（2021·安徽·中考真题）如图所示的电路中，电源电压U不变，r、R1和R2均为定值电阻，其中r=1Ω，R1=14Ω，S1为单刀单掷开关，S2为单刀双掷开关。闭合S1，将S2掷于1端，电压表V的示数U1=2.8V；将S2切换到2端，电压表V的示数U2=2.7V。求：
（1）电源电压U的大小；
（2）电阻R2的阻值。
29．（2021·上海·中考真题）在图所示电路中，电源电压为 6V 且保持不变，滑动变阻器 R2允许通过最大电流为 3A。电流表 A、A1的表盘均如图所示。变阻器滑片 P 位于最大阻值处，闭合开关 S，电流表 A1示数为 0.3A。两电流表指针偏离零刻度线角度相同。
（1）求电阻 R1的阻值；
（2）求此时经过变阻器 R2的电流I2；
30．（2021·内蒙古兴安盟·中考真题）某款水位自动测控仪的测量原理如图甲所示，电源电压U恒为15V，定值电阻R0=10Ω，R1为一竖直固定光滑金属棒，总长40cm，阻值为20Ω，其接入电路的阻值与对应棒长成正比。金属弹簧上端固定，滑片P固定在弹簧下端且与R1接触良好，滑片及弹簧的阻值、重力均不计。圆柱体M通过无伸缩的轻绳挂在弹簧下端，重80N，高60cm。底面积为100cm2，当水位处于最高位置A时，M刚好浸没在水中，此时滑片P恰在R1最上端；当水位降至最低位置B时，M的下表面刚好离开水面。已知弹簧所受拉力F与其伸长量ΔL的关系如图乙所示。闭合开关S。求：
（1）当水位处于位置A时，M受到的浮力；
（2）水位由位置A降至B这一过程，弹簧的长度增加了多少？
（3）水位降至位置B时，电压表的示数是多少？（ρ水=1.0×103kg/m3， g取10N/kg）
参考答案
1．D 2．D 3．D 4．D 5．D 6．B 7．B 8．B 9．C 10．C 11．D 12．C
13．D
14．C
15．B
16．25 0.18
17．不变 变大
18．变亮 变小
19．0.6 15 1.0
20．L2断路 3∶1 电流
21．b 减小误差
22．R1 变小
23．增大 电压
24．10 40
25．断路 0.3A~0.5A
26． B 滑动变阻器断路 4 S1闭合、S2断开
27．断开 2 左 未知电阻R断路 0.32 7.5 再闭合开关S1
28．（1）3.0V；（2）9Ω
29．（1）20Ω；（2）1.2A；
30．（1）60N；（2）30cm；（3）5V
