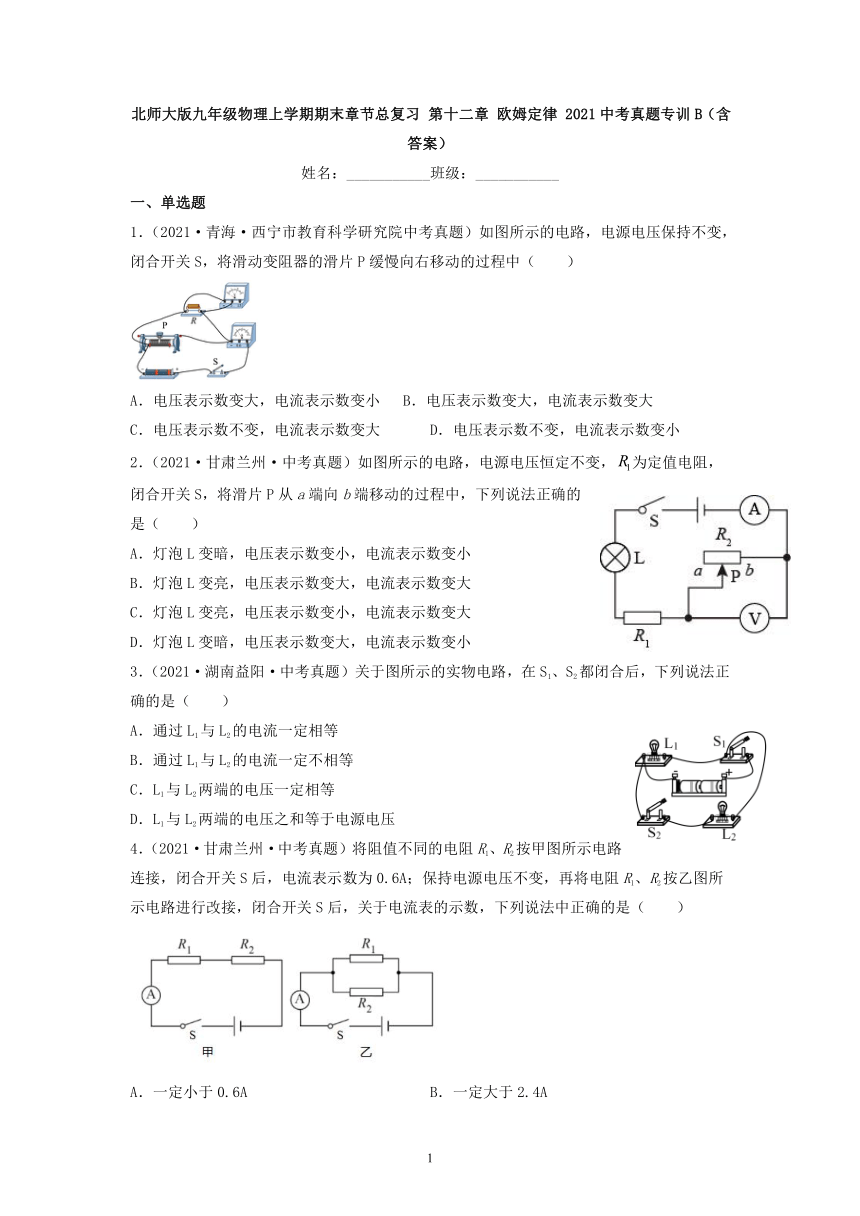

北师大版九年级物理上学期期末章节总复习 第十二章 欧姆定律 2021中考真题专训B（含答案）
姓名：___________班级：___________
一、单选题
1．（2021·青海·西宁市教育科学研究院中考真题）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（　　）
A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大
C．电压表示数不变，电流表示数变大 D．电压表示数不变，电流表示数变小
2．（2021·甘肃兰州·中考真题）如图所示的电路，电源电压恒定不变，为定值电阻，闭合开关S，将滑片P从a端向b端移动的过程中，下列说法正确的是（　　）
A．灯泡L变暗，电压表示数变小，电流表示数变小
B．灯泡L变亮，电压表示数变大，电流表示数变大
C．灯泡L变亮，电压表示数变小，电流表示数变大
D．灯泡L变暗，电压表示数变大，电流表示数变小
3．（2021·湖南益阳·中考真题）关于图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（　　）
A．通过L1与L2的电流一定相等
B．通过L1与L2的电流一定不相等
C．L1与L2两端的电压一定相等
D．L1与L2两端的电压之和等于电源电压
4．（2021·甘肃兰州·中考真题）将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（　　）
A．一定小于0.6A B．一定大于2.4A
C．一定大于0.6A，但小于1.2A D．一定大于1.2A，但小于2.4A
5．（2021·广西贺州·中考真题）如图所示的电路中，电源电压和的阻值均保持不变，闭合开关S后，将滑动变阻器的滑片P从中点向左移动的过程中，下列说法正确的是（　　）
A．电流表A1的示数变小，电压表V的示数变小 B．电流表A2的示数不变，电压表V的示数不变
C．电压表V的示数与电流表A1的示数比值不变 D．电路的总功率变大
6．（2021·湖南湘西·中考真题）如图所示的电路中，当闭合开关后滑动变阻器滑片向右滑动时电流表读数会（　　）
A．变大 B．变小
C．不变 D．先变小后变大
7．（2021·湖南怀化·中考真题）在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（ ）
A．体温越高，R的阻值越大 B．体温越高，电压表的示数越大
C．体温越低，R两端的电压越小 D．体温越低，通过的电流越大
8．（2021·广西玉林·中考真题）由欧姆定律I=变形可得R=，以下说法正确的是（　　）
A．导体的电阻跟它两端的电压成正比 B．导体的电阻跟通过它的电流成反比
C．导体的电阻跟它两端的电压和通过它的电流无关D．导体的电阻由它两端的电压和通过它的电流的比值决定
9．（2021·辽宁锦州·中考真题）如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向下滑动时，下列判断中正确的是（　　）
A．电压表V示数变大
B．电流表A1示数不变
C．电流表A1示数与电流表A2示数的差值变小
D．电压表V示数与电流表A2示数的比值变小
10．（2021·四川凉山·中考真题）如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（　　）
A．5:4 B．3:5 C．4:5 D．4:1
11．（2021·山东枣庄·中考真题）如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表A和电压表V示数变化的说法正确的是（　　）
A．电流表A示数变小，电压表V示数变大 B．电流表A示数变小，电压表V示数不变
C．电流表A示数变大，电压表V示数变小 D．电流表A示数变大，电压表V示数不变
12．（2021·江苏泰州·中考真题）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向右移动过程中，下列说法正确的是（　　）
A．电压表V的示数变大 B．电压表V的示数变小
C．电压表V与电流表A1的示数之比不变 D．电压表V与电流表A的示数之比变小
13．（2021·四川德阳·中考真题）如图所示，电源电压恒为6V，电流表量程0﹣0.6A，电压表量程0﹣3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”。若不考虑小灯泡阻值随温度的变化，电路中各元件均安全工作，小灯泡两端电压不允许超过额定电压。闭合开关，下列说法正确的是（　　）
A．电路的最大电功率是3.6W B．电流表的示数变化范围是0.1A﹣0.25A
C．滑动变阻器的阻值调节范围是10Ω﹣50Ω D．滑片向右滑动，电流表示数变小，电压表示数变大
14．（2021·辽宁辽宁·中考真题）如图所示电路，开关闭合，向右调节滑动变阻器的滑片。下列判断正确的是（　　）
A．电流表示数变大 B．电路的总功率变大
C．电压表V2与电压表V1示数之差变小 D．电压表V1与电流表A示数之比变小
二、填空题

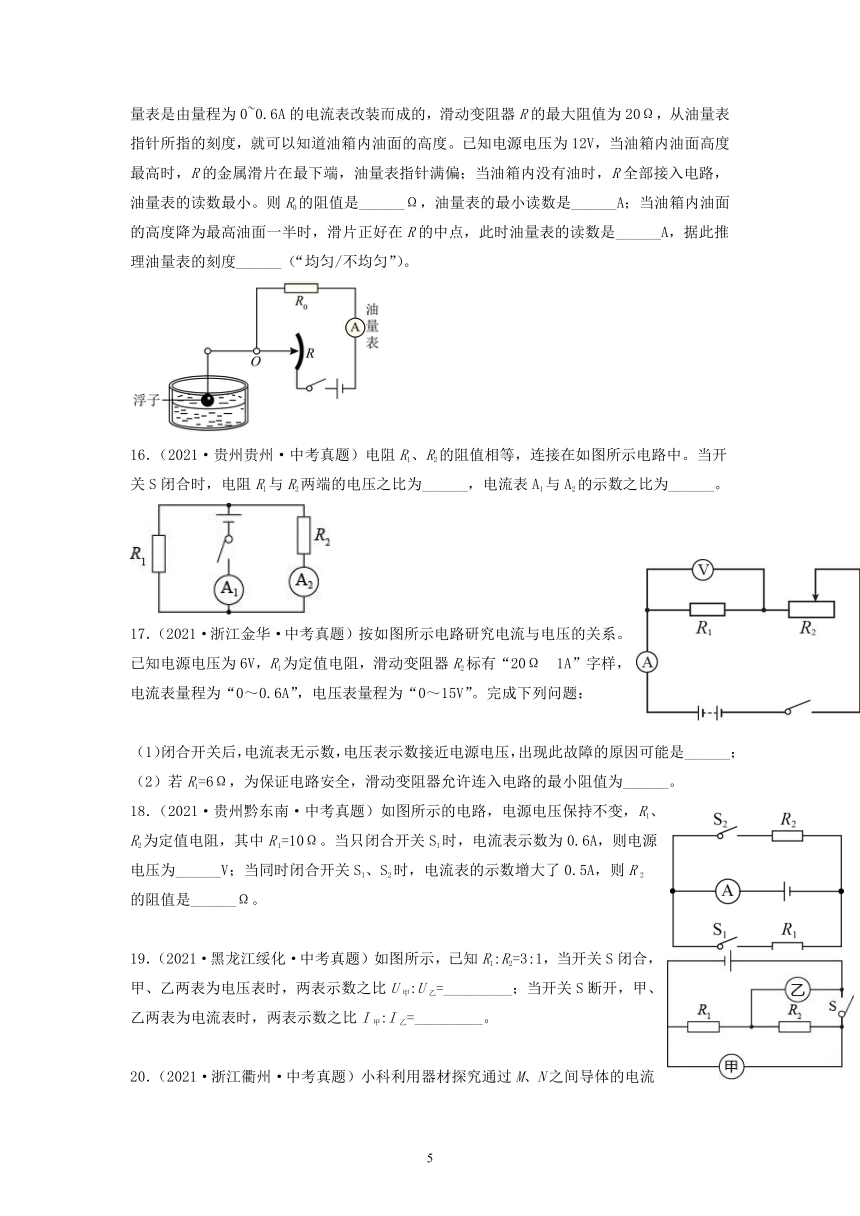

15．（2021·江苏泰州·中考真题）如图是小明自制的一种测定油箱内油面高度的装置。油量表是由量程为0~0.6A的电流表改装而成的，滑动变阻器R的最大阻值为20Ω，从油量表指针所指的刻度，就可以知道油箱内油面的高度。已知电源电压为12V，当油箱内油面高度最高时，R的金属滑片在最下端，油量表指针满偏；当油箱内没有油时，R全部接入电路，油量表的读数最小。则R0的阻值是______Ω，油量表的最小读数是______A；当油箱内油面的高度降为最高油面一半时，滑片正好在R的中点，此时油量表的读数是______A，据此推理油量表的刻度______（“均匀/不均匀”）。
16．（2021·贵州贵州·中考真题）电阻R1、R2的阻值相等，连接在如图所示电路中。当开关S闭合时，电阻R1与R2两端的电压之比为______，电流表A1与A2的示数之比为______。
17．（2021·浙江金华·中考真题）按如图所示电路研究电流与电压的关系。已知电源电压为6V，R1为定值电阻，滑动变阻器R2标有“20Ω 1A”字样，电流表量程为“0～0.6A”，电压表量程为“0～15V”。完成下列问题：
（1）闭合开关后，电流表无示数，电压表示数接近电源电压，出现此故障的原因可能是______；
（2）若R1=6Ω，为保证电路安全，滑动变阻器允许连入电路的最小阻值为______。
18．（2021·贵州黔东南·中考真题）如图所示的电路，电源电压保持不变，R1、R2为定值电阻，其中R 1=10Ω。当只闭合开关S1时，电流表示数为0.6A，则电源电压为______V；当同时闭合开关S1、S2时，电流表的示数增大了0.5A，则R 2的阻值是______Ω。
19．（2021·黑龙江绥化·中考真题）如图所示，已知R1:R2=3:1，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲:U乙=_________；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲:I乙=_________。
20．（2021·浙江衢州·中考真题）小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图所示。
（1）图中M、N之间应连入______（填“定值电阻”或“小灯泡”）；
（2）图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电压______（填变化情况）。
21．（2021·江苏镇江·中考真题）图甲是探究电流和电压关系的实验电路，电流表和电压表量程分别为“0～0.6A”“0～3V”，定值电阻阻值为，滑动变阻器标有“ 1A”，电源电压恒为6V。根据图乙所画图像可得结论：保持导体___________一定，通过导体的电流与它两端电压成比。向左移动滑片，___________表先达到最大刻度，此时滑动变阻器接入电路的阻值为___________。
22．（2021·四川眉山·中考真题）如图所示，电源电压保持不变，灯泡L标有“”的字样，滑动变阻器标有“”字样，，电流表量程为，假定灯丝电阻不变。当只闭合开关时，电流表示数为，则电源电压是______；当开关、和都闭合时，在保证电路安全前提下，滑动变阻器接入电路的阻值范围是______。
23．（2021·辽宁辽宁·中考真题）如图甲所示电路，电流表A1的量程为0~3A， A2的量程为0~0.6A，闭合开关S。电压表V示数为12V，小灯泡正常发光。在电路安全的情况下最大范围调节滑动变阻器R的滑片，电流表A1示数与R连入的阻值的关系图像如图乙所示。则小灯泡的额定功率为______ W， 滑动变阻器R连入电路的最小阻值为______Ω， 当滑动变阻器的滑片置于中点时，电流表A1的示数为______A。
三、实验题
24．（2021·浙江宁波·中考真题）小宁用如图所示电路研究电阻的并联。
（1）按电路图连接电路，闭合开关S，电流表A1、A2、A3的示数分别为0A、0.40A和1.20A。如果电路元件完好，接线时发生了错误，该错误是______；
（2）使用电流表时，当被测电流值大于电流表量程的一半时，能减小实验误差。本实验所用电源电压为8V，电流表有两个量程（0～0.6A、0～3A）。为减小实验误差，小宁重新选择定值电阻，实验室里可供选择的定值电阻的阻值有：5Ω、10Ω、20Ω、50Ω，应该选用的2个电阻阻值分别为_______。
25．（2021·黑龙江黑龙江·中考真题）某实验小组在探究“电流与电阻关系”的实验时，
（1）设计了如图甲所示电路，电源为三节新干电池，此实验中滑动变阻器的作用是保护电路和_______；
（2）请用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时，电流表示数变大，连线不得交叉）；_______
（3）经检查电路连接正确后，闭合开关，发现电压表有示数且接近电源电压，电流表无示数，若电路中只有一处故障可能是______；排除故障后，闭合开关前应将滑动变阻器滑片移至_______（选填“A”或“B”）端，如图乙所示，闭合开关后移动滑片到某一位置时，电流表的示数为_______A；
（4）图丙是小组根据测得的实验数据绘制的电流I随电阻R的变化图像，由图像可知电阻R两端的电压为______V，当电阻由5Ω更换为10Ω时，闭合开关后，应将滑动变阻器的滑片向_______（选填“左”或“右”）端滑动，若实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω，则滑动变阻器的最大阻值至少是______Ω。
四、计算题
26．（2021·天津·中考真题）如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A，求：
（1）电源电压；
（2）S1、S2均闭合时，电流表的示数。
27．（2021·湖南衡阳·中考真题）如图所示的电路中，电阻的阻值为，电阻的阻值为，闭合开关S，电流表A1的示数为。求：
（1）电源电压；
（2）电流表A的示数。
28．（2021·四川攀枝花·中考真题）如图所示电路中，R1为定值电阻，R为滑动变阻器，灯泡L标有“4V 2W”字样。滑动变阻器的滑片P滑到某一位置，把滑动变阻器分为左右两部分，且右边电阻比左边电阻小3Ω。只闭合开关S1，电压表V1的示数为U1；只闭合开关S2，电压表V2的示数为U2，两次灯泡均正常发光，且U1：U2=4：3，求：
（1）灯泡正常发光时的电流；
（2）滑动变阻器的总电阻。
参考答案
1．D 2．C 3．C 4．B 5．C 6．A 7．B 8．C 9．D 10．C 11．B 12．C
13．B
14．C
15．20 0.3 0.4 不均匀
16．1︰1 2︰1
17．R1断路 4Ω
18．6 12
19．4：1 3：4
20．定值电阻 减小
21．电阻 电压 10
22．4.5
23．14.4 20 1.6
24．电流表A1被短路 5Ω、20Ω
25．控制定值电阻两端的电压相同 定值电阻断路 B 0.2 3 右 10
26．（1）V；（2）A
27．（1）6V；（2）0.3A
28．（1）；（2）5Ω
