2021—2022学年人教版九年级物理 全一册20.1磁现象 磁场 同步练习题（含答案）

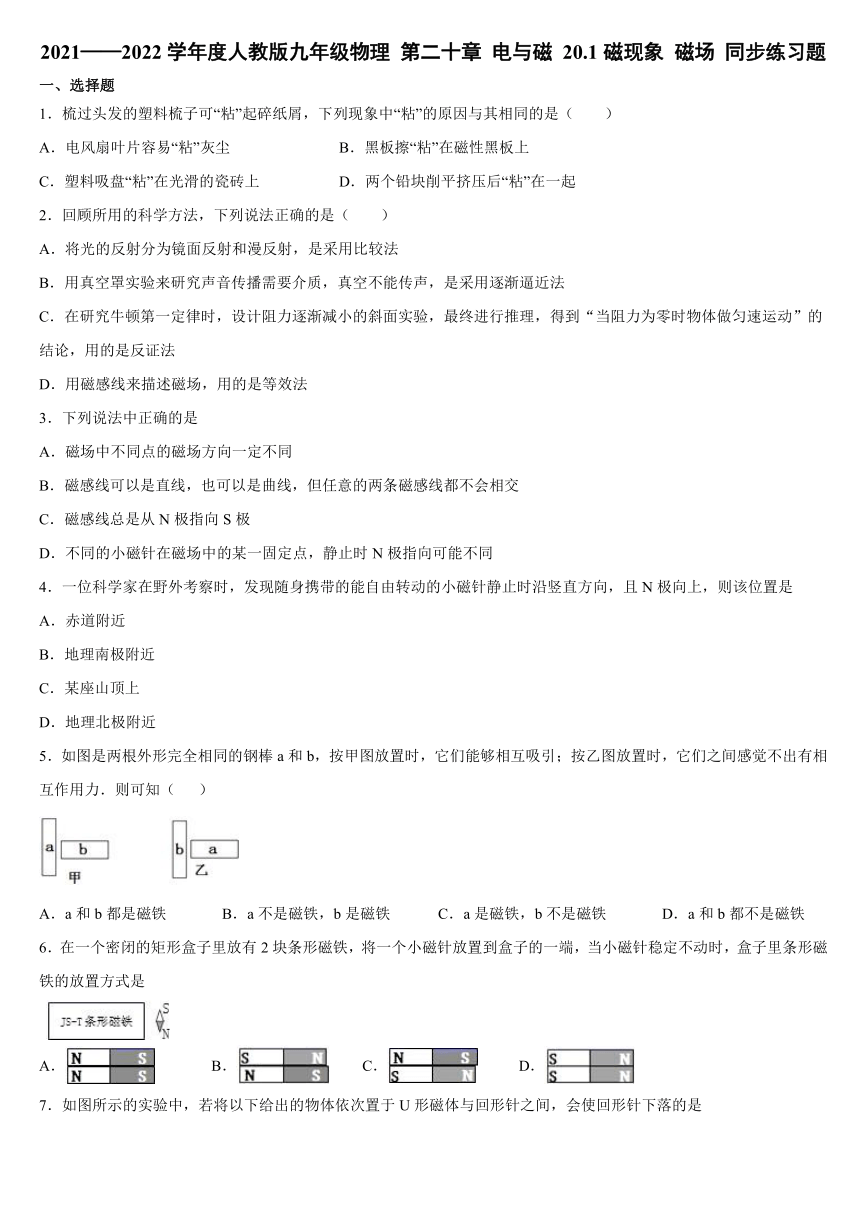

2021——2022学年度人教版九年级物理 第二十章 电与磁 20.1磁现象 磁场 同步练习题
一、选择题
1．梳过头发的塑料梳子可“粘”起碎纸屑，下列现象中“粘”的原因与其相同的是（　　）
A．电风扇叶片容易“粘”灰尘 B．黑板擦“粘”在磁性黑板上
C．塑料吸盘“粘”在光滑的瓷砖上 D．两个铅块削平挤压后“粘”在一起
2．回顾所用的科学方法，下列说法正确的是（ ）
A．将光的反射分为镜面反射和漫反射，是采用比较法
B．用真空罩实验来研究声音传播需要介质，真空不能传声，是采用逐渐逼近法
C．在研究牛顿第一定律时，设计阻力逐渐减小的斜面实验，最终进行推理，得到“当阻力为零时物体做匀速运动”的结论，用的是反证法
D．用磁感线来描述磁场，用的是等效法
3．下列说法中正确的是
A．磁场中不同点的磁场方向一定不同
B．磁感线可以是直线，也可以是曲线，但任意的两条磁感线都不会相交
C．磁感线总是从N极指向S极
D．不同的小磁针在磁场中的某一固定点，静止时N极指向可能不同
4．一位科学家在野外考察时，发现随身携带的能自由转动的小磁针静止时沿竖直方向，且N极向上，则该位置是
A．赤道附近
B．地理南极附近
C．某座山顶上
D．地理北极附近
5．如图是两根外形完全相同的钢棒a和b，按甲图放置时，它们能够相互吸引；按乙图放置时，它们之间感觉不出有相互作用力．则可知（ ）
A．a和b都是磁铁 B．a不是磁铁，b是磁铁 C．a是磁铁，b不是磁铁 D．a和b都不是磁铁
6．在一个密闭的矩形盒子里放有2块条形磁铁，将一个小磁针放置到盒子的一端，当小磁针稳定不动时，盒子里条形磁铁的放置方式是
A． B． C． D．

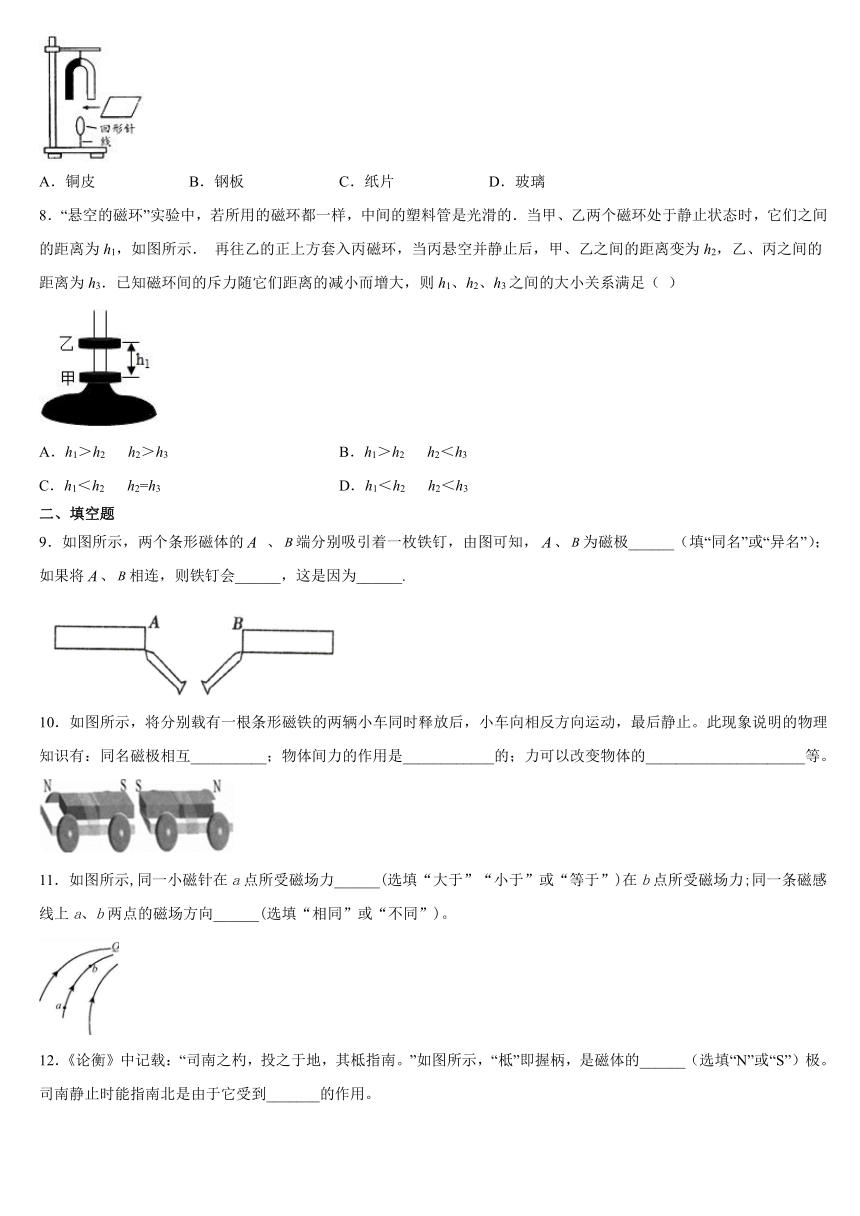

7．如图所示的实验中，若将以下给出的物体依次置于U形磁体与回形针之间，会使回形针下落的是
A．铜皮 B．钢板 C．纸片 D．玻璃
8．“悬空的磁环”实验中，若所用的磁环都一样，中间的塑料管是光滑的．当甲、乙两个磁环处于静止状态时，它们之间的距离为h1，如图所示． 再往乙的正上方套入丙磁环，当丙悬空并静止后，甲、乙之间的距离变为h2，乙、丙之间的距离为h3．已知磁环间的斥力随它们距离的减小而增大，则h1、h2、h3之间的大小关系满足（ ）
A．h1＞h2　　h2＞h3 B．h1＞h2　　　h2＜h3
C．h1＜h2　　　h2=h3 D．h1＜h2　　　h2＜h3
二、填空题
9．如图所示，两个条形磁体的 、端分别吸引着一枚铁钉，由图可知，、为磁极______（填“同名”或“异名”）；如果将、相连，则铁钉会______，这是因为______.
10．如图所示，将分别载有一根条形磁铁的两辆小车同时释放后，小车向相反方向运动，最后静止。此现象说明的物理知识有：同名磁极相互__________；物体间力的作用是____________的；力可以改变物体的_____________________等。
11．如图所示,同一小磁针在a点所受磁场力______(选填“大于”“小于”或“等于”)在b点所受磁场力;同一条磁感线上a、b两点的磁场方向______(选填“相同”或“不同”)。
12．《论衡》中记载：“司南之杓，投之于地，其柢指南。”如图所示，“柢”即握柄，是磁体的______（选填“N”或“S”）极。司南静止时能指南北是由于它受到_______的作用。

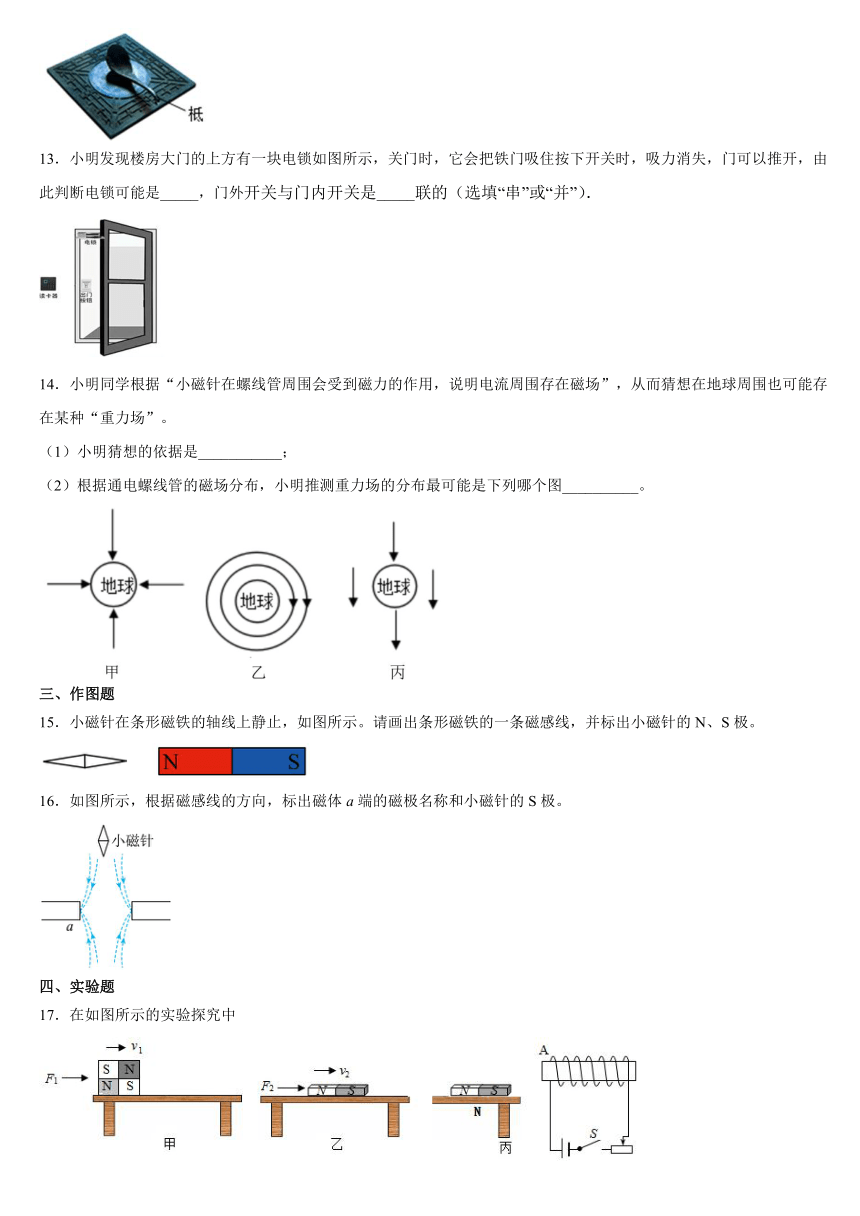

13．小明发现楼房大门的上方有一块电锁如图所示，关门时，它会把铁门吸住按下开关时，吸力消失，门可以推开，由此判断电锁可能是_____，门外开关与门内开关是_____联的（选填“串”或“并”）．
14．小明同学根据“小磁针在螺线管周围会受到磁力的作用，说明电流周围存在磁场”，从而猜想在地球周围也可能存在某种“重力场”。
（1）小明猜想的依据是___________；
（2）根据通电螺线管的磁场分布，小明推测重力场的分布最可能是下列哪个图__________。
三、作图题
15．小磁针在条形磁铁的轴线上静止，如图所示。请画出条形磁铁的一条磁感线，并标出小磁针的N、S极。
16．如图所示，根据磁感线的方向，标出磁体a端的磁极名称和小磁针的S极。
四、实验题
17．在如图所示的实验探究中

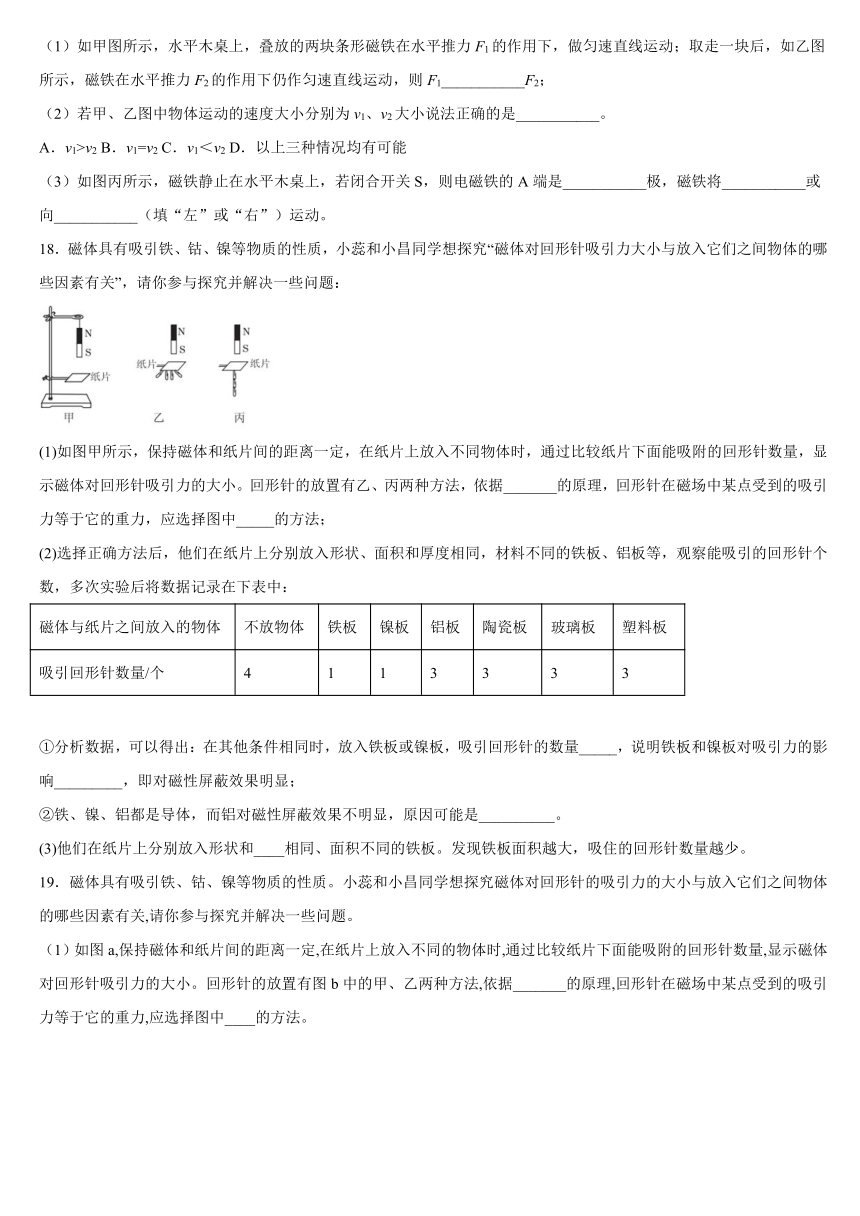

（1）如甲图所示，水平木桌上，叠放的两块条形磁铁在水平推力F1的作用下，做匀速直线运动；取走一块后，如乙图所示，磁铁在水平推力F2的作用下仍作匀速直线运动，则F1___________F2；
（2）若甲、乙图中物体运动的速度大小分别为v1、v2大小说法正确的是___________。
A．v1>v2 B．v1=v2 C．v1＜v2 D．以上三种情况均有可能
（3）如图丙所示，磁铁静止在水平木桌上，若闭合开关S，则电磁铁的A端是___________极，磁铁将___________或向___________（填“左”或“右”）运动。
18．磁体具有吸引铁、钴、镍等物质的性质，小蕊和小昌同学想探究“磁体对回形针吸引力大小与放入它们之间物体的哪些因素有关”，请你参与探究并解决一些问题：
(1)如图甲所示，保持磁体和纸片间的距离一定，在纸片上放入不同物体时，通过比较纸片下面能吸附的回形针数量，显示磁体对回形针吸引力的大小。回形针的放置有乙、丙两种方法，依据_______的原理，回形针在磁场中某点受到的吸引力等于它的重力，应选择图中_____的方法；
(2)选择正确方法后，他们在纸片上分别放入形状、面积和厚度相同，材料不同的铁板、铝板等，观察能吸引的回形针个数，多次实验后将数据记录在下表中：
磁体与纸片之间放入的物体 不放物体 铁板 镍板 铝板 陶瓷板 玻璃板 塑料板
吸引回形针数量/个 4 1 1 3 3 3 3
①分析数据，可以得出：在其他条件相同时，放入铁板或镍板，吸引回形针的数量_____，说明铁板和镍板对吸引力的影响_________，即对磁性屏蔽效果明显；
②铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是__________。
(3)他们在纸片上分别放入形状和____相同、面积不同的铁板。发现铁板面积越大，吸住的回形针数量越少。
19．磁体具有吸引铁、钴、镍等物质的性质。小蕊和小昌同学想探究磁体对回形针的吸引力的大小与放入它们之间物体的哪些因素有关,请你参与探究并解决一些问题。
（1）如图a,保持磁体和纸片间的距离一定,在纸片上放入不同的物体时,通过比较纸片下面能吸附的回形针数量,显示磁体对回形针吸引力的大小。回形针的放置有图b中的甲、乙两种方法,依据_______的原理,回形针在磁场中某点受到的吸引力等于它的重力,应选择图中____的方法。
(a) (b)
（2）选择正确的方法后,他们在纸片上分别放入形状、面积和厚度相同、材料不同的铁板、铝板等,观查能吸引的回形针个数,多次实验后将数据记录在下表中。
①分析数据,可以得出:在其他条件相同时,放入铁板或镍板,吸引回形针的数量____,说明铁板和镍板对吸引力的影响____,即对磁性屏蔽效果明显。
②铁、镍、铝都是导体,而铝对磁性屏蔽效果不明显,原因可能是____。
③铝是导体,陶瓷、玻璃和塑料是绝缘体,从表中数据知道,它们对吸引力影响效果相同。据此,你提出一个值得探究的问题:______________________。
（3）他们在纸片上分别放入形状和____相同、面积不同的铁板,发现铁板面积越大,吸住的回形针数量越少。
（4）日常生活中,磁卡常受外界磁场影响出现消磁现象。请你根据含有铁、镍的物体对磁性屏蔽效果明显的性质,写出一种保护磁卡磁性的方法:_________________。
五、综合题
20．阅读短文，回答问题。
巨磁电阻效应
1988年阿尔贝·费尔和彼得·格林贝格尔发现，在铁、铬相间的三层复合膜电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”。更多的实验发现，并非任意两种不同种金属相间的三层膜都具有“巨磁电阻效应”。组成三层膜的两种金属中，有一种是铁、钴、镍这三种容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，才可能产生“巨磁电阻效应”，进一步研究表明，“巨磁电阻效应”只发生在膜层的厚度为特定值时。用R0表示未加磁场时的电阻，R表示加入磁场后的电阻，科学家测得铁、铬组成的复合膜R与R0之比与膜层厚度d(三层膜厚度均相同)的关系如图所示。1994年，IBM公司根据“巨磁电阻效应”原理，研制出“新型读出磁头”，将磁场对复合膜阻值的影响转换成电流的变化来读取信息。
(1)以下两种金属组成的三层复合膜可能发生“巨磁电阻效应”的是______；
A．铜、银 B．铁、铜 C．铜、铝 D．铁、镍
(2)对铁、铬组成的复合膜，当膜层的厚度是1.7nm时，这种复合膜的电阻______(选填“具有”或“不具有”)“巨磁电阻效应”；
(3)“新型读出磁头”可将微弱的______信息转化为电信息；
(4)铁、铬组成的复合膜，发生“巨磁电阻效应”时，其电阻R比未加磁场时的电阻R0______ (选填“大”或“小”)得多。
21．阅读短文，回答问题：
电饭锅中的磁钢限温器
电饭锅是生活中常见的用电器，它是利用感温磁钢（软磁体）的磁性随温度的变化而变化的特性来设计的，这样可以限制煮饭过程中的最高温度．
感温磁钢的磁性随着本身温度作非线性变化，其特性曲线如图甲所示．
磁钢限温器结构如图乙所示，它主要由感温磁钢、永磁体和弹簧构成．感温磁钢及其外套、内锅由弹簧支撑．感温磁钢与受热面固定在一起，受热面直接把热量传递给锅底．
煮饭时用手按按钮开关，通过杠杆AOC使永磁体和感温磁钢吸合，在吸力作用下永磁体不会落下，金属触点闭合，电路接通，加热元件开始发热．当饭煮熟后，温度继续上升，当升高到某一温度时，永磁体落下，通过杠杆CBO使触点分开，加热元件停止发热，同时按钮开关跳起．
（1）与铜导线相比，制作电饭锅加热元件的材料应具备的特性是_________；A．电阻较大，熔点较低 B．电阻较大，熔点较高
C．电阻较小，熔点较低 D．电阻较小，熔点较高
（2）煮饭时用手按按钮开关，杠杆AOC属于________杠杆；饭煮熟后，永磁体落下，通过杠杆CBO使触点分开，杠杆CBO属于________杠杆；（选填“省力”、“费力”或“等臂”）；
（3）在磁钢限温器工作过程中，感温磁钢的磁性急剧减弱是在__________；
A．按下按钮开关时 B．加热升温过程中
C．按钮开关跳起时 D．降温过程中
（4）永磁体落下时，感温磁钢的温度为________℃；永磁体下落过程中，感温磁钢对永磁体_______（选填“有”或“没有”）磁力的作用．
【参考答案】
1．A 2．B 3．B 4．B 5．B 6．B 7．B 8．B
9．异名 落下 磁体的中间磁性最弱
10．排斥 相互 运动状态
11．小于 不同
12．S 地磁场
13．电磁铁（电磁锁） 并联
14．人在地球上受到重力的作用 甲
15．
16．
17．> D S 静止 左
18．二力平衡 乙 较少 较大 铝不能被磁化 厚度
19．二力平衡 乙 较少(或明显减少) 较大(或明显) 铝不能被磁体吸引(或铝不能被磁化) 磁性屏蔽的效果与物体的哪些因素有关 厚度 磁卡放人铁盒中(或放入含有铁、镍丝的网状包里)
20．B 具有 磁 小
21．B 费力 省力 C 103 有
