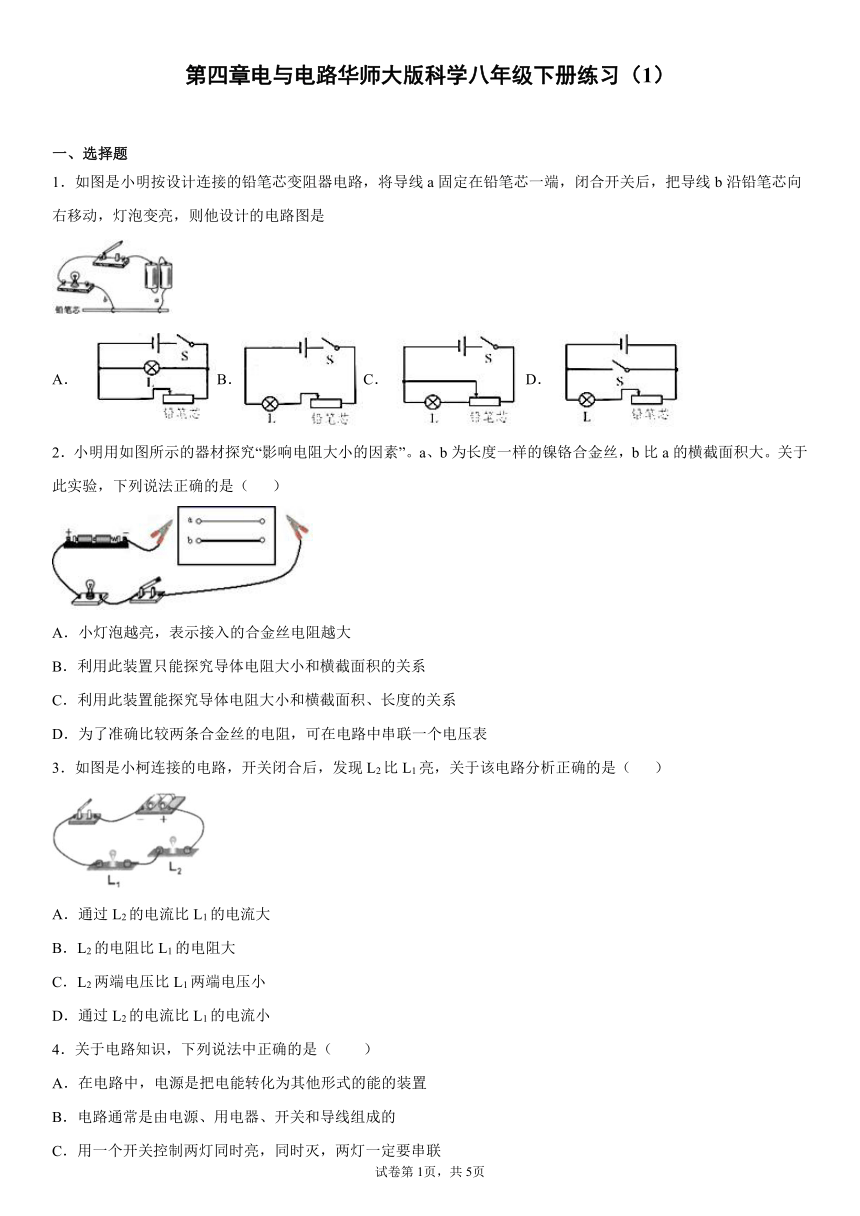

第四章电与电路华师大版科学八年级下册练习(1)
一、选择题
1.如图是小明按设计连接的铅笔芯变阻器电路,将导线a固定在铅笔芯一端,闭合开关后,把导线b沿铅笔芯向右移动,灯泡变亮,则他设计的电路图是
A.B.C.D.
2.小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝,b比a的横截面积大。关于此实验,下列说法正确的是( )
A.小灯泡越亮,表示接入的合金丝电阻越大
B.利用此装置只能探究导体电阻大小和横截面积的关系
C.利用此装置能探究导体电阻大小和横截面积、长度的关系
D.为了准确比较两条合金丝的电阻,可在电路中串联一个电压表
3.如图是小柯连接的电路,开关闭合后,发现L2比L1亮,关于该电路分析正确的是( )
A.通过L2的电流比L1的电流大
B.L2的电阻比L1的电阻大
C.L2两端电压比L1两端电压小
D.通过L2的电流比L1的电流小
4.关于电路知识,下列说法中正确的是(  )
A.在电路中,电源是把电能转化为其他形式的能的装置
B.电路通常是由电源、用电器、开关和导线组成的
C.用一个开关控制两灯同时亮,同时灭,两灯一定要串联
D.通电铜导线中的电流方向与该导线中自由电子定向移动的方向相同

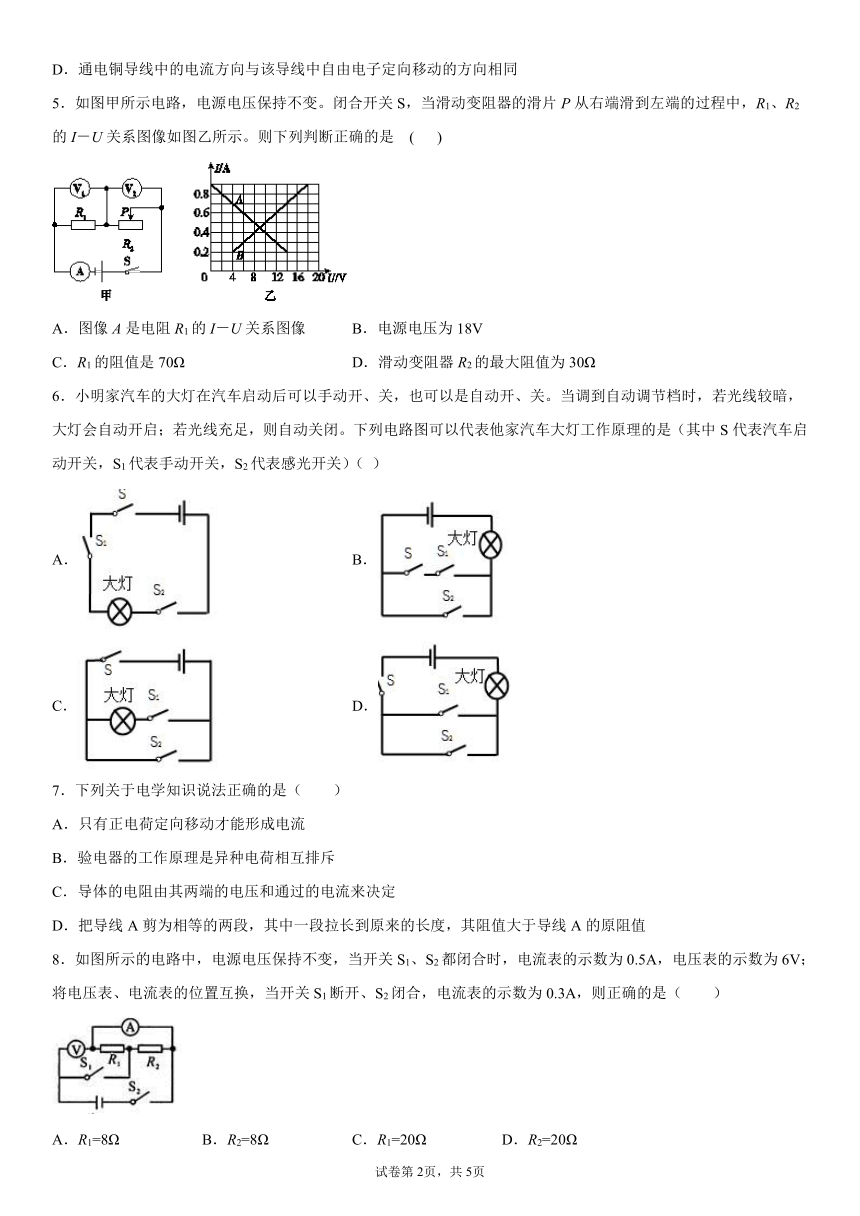

5.如图甲所示电路,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P从右端滑到左端的过程中,R1、R2的I-U关系图像如图乙所示。则下列判断正确的是 ( )
A.图像A是电阻R1的I-U关系图像 B.电源电压为18V
C.R1的阻值是70Ω D.滑动变阻器R2的最大阻值为30Ω
6.小明家汽车的大灯在汽车启动后可以手动开、关,也可以是自动开、关。当调到自动调节档时,若光线较暗,大灯会自动开启;若光线充足,则自动关闭。下列电路图可以代表他家汽车大灯工作原理的是(其中S代表汽车启动开关,S1代表手动开关,S2代表感光开关)( )
A. B.
C. D.
7.下列关于电学知识说法正确的是(  )
A.只有正电荷定向移动才能形成电流
B.验电器的工作原理是异种电荷相互排斥
C.导体的电阻由其两端的电压和通过的电流来决定
D.把导线A剪为相等的两段,其中一段拉长到原来的长度,其阻值大于导线A的原阻值
8.如图所示的电路中,电源电压保持不变,当开关S1、S2都闭合时,电流表的示数为0.5A,电压表的示数为6V;将电压表、电流表的位置互换,当开关S1断开、S2闭合,电流表的示数为0.3A,则正确的是(  )
A.R1=8Ω B.R2=8Ω C.R1=20Ω D.R2=20Ω

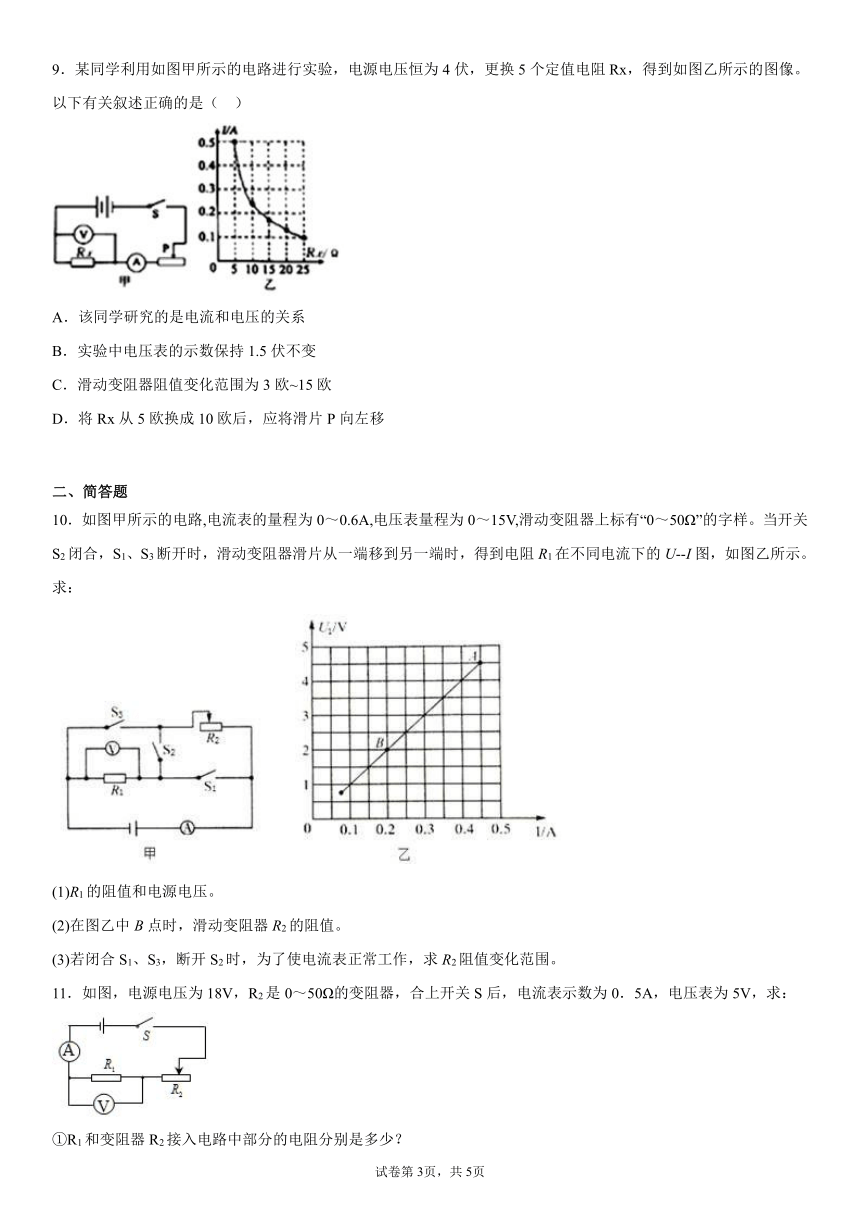

9.某同学利用如图甲所示的电路进行实验,电源电压恒为4伏,更换5个定值电阻Rx,得到如图乙所示的图像。以下有关叙述正确的是( )
A.该同学研究的是电流和电压的关系
B.实验中电压表的示数保持1.5伏不变
C.滑动变阻器阻值变化范围为3欧~15欧
D.将Rx从5欧换成10欧后,应将滑片P向左移
二、简答题
10.如图甲所示的电路,电流表的量程为0~0.6A,电压表量程为0~15V,滑动变阻器上标有“0~50Ω”的字样。当开关S2闭合,S1、S3断开时,滑动变阻器滑片从一端移到另一端时,得到电阻R1在不同电流下的U--I图,如图乙所示。求:
(1)R1的阻值和电源电压。
(2)在图乙中B点时,滑动变阻器R2的阻值。
(3)若闭合S1、S3,断开S2时,为了使电流表正常工作,求R2阻值变化范围。
11.如图,电源电压为18V,R2是0~50Ω的变阻器,合上开关S后,电流表示数为0.5A,电压表为5V,求:
①R1和变阻器R2接入电路中部分的电阻分别是多少?
②如果电流表的量程是0~0.6A,电压表的量程是0~15V,为了使电表不致被损坏,滑动变阻器R2接入电路的阻值不得小于多少欧?
12.在图所示的电路中,AB是滑动变阻器,P是滑片,小灯泡L上标有“2.5V 1W”字样,电源电压为4.5伏特,电路中串接一只量程为0~0.6安培的电流表。
(1)当K1、K2都打开时,滑片P应在滑动变阻器的哪一端?
(2)当闭合K1,调节滑动变阻器,使电流表中的读数多大时,小灯泡才能正常发光?这时滑动变阻器的阻值是多少?
(3)若此时将开关K2闭合,问通过电流表的电流会不会超过量程?
三、探究题
四、填空题
13.电阻 R1、 R2串联,电源电压是10V, R1两端电压是8V, R1是10Ω,则 R1中的电流等于_____A, R2等于_____Ω。
14.下图所示的电路中,L1、L2是两只规格不同的小灯泡,当闭合开关S时:
(1)若发现L1亮、L2不亮,分析其电路有故障,则故障是___。
(2)若发现电流表A1和A2的示数不相等,分析其原因,则可能是___。
15.要测量某部分电路中的电流,必须把电流表_______________在这部分电路中,使电流从_________接线柱流进电流表。如图所示,电路中电流可能是___________或____________。
16.小丽设计了如图所示的简易电子距离测量仪,R是一根粗细均匀的电阻丝,其每厘米长的电阻为0.5Ω,电路各部分均接触良好。物体M只能在导轨上做直线运动,并带动与之相连的金属滑片P移动,电压表示数可反映物体M移动的距离。开始测量前,将金属滑片P置于电阻丝中点,此时电压表和电流表示数分别为1.5V和0.2A.
(1)电阻丝的总电阻为________Ω
(2)若开始测量前,将金属滑片P置于电阻丝某端点,可测量的最大距离为_____cm
17.利用下面的电路图,在研究电流与电压、电阻关系时,若只改变滑动变阻器的阻值,可以用来探究电流与______的关系;也可用于伏安法测电阻,实验时小科观察到两个电表的示数如下,则小科测得R的电阻是_____Ω。
18.如图所示的电路中,电压U保持不变,电阻R1=R2,开关S断开时,电流表的示数为I1;开关S闭合时,电流表的示数为I2,则I1∶I2=_________。
19.如图电路中,当只闭合开关S2时,L1、L2____联;当闭合开关S1、S3时,L1、L2____联;当同时闭合S1、S2、S3时,电路会发生____,损坏电源.
20.在如图甲所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则可将M接A或B后,N再接___。如图乙所示是电阻箱,其连入电路的有效电阻是___Ω;
试卷第1页,共3页
试卷第1页,共3页
参考答案
1.B
2.C
3.B
4.B
5.B
6.D
7.D
8.B
9.C
10.(1)10Ω,4.5V (2)12.5Ω (3)30Ω---50Ω
11.【答题空1】10Ω,26Ω
【答题空2】20Ω
12.(1)B端(2)0.4安培 5欧姆 (3)0.9安培,超过了电流表量程。
13.0.8 2.5
14.L2短路 电流表量程不同
15.串联 正 0.24A 1.2A
16.15 30
17.电压 5
18.1:2
19.串 并 短路
20.C 35
