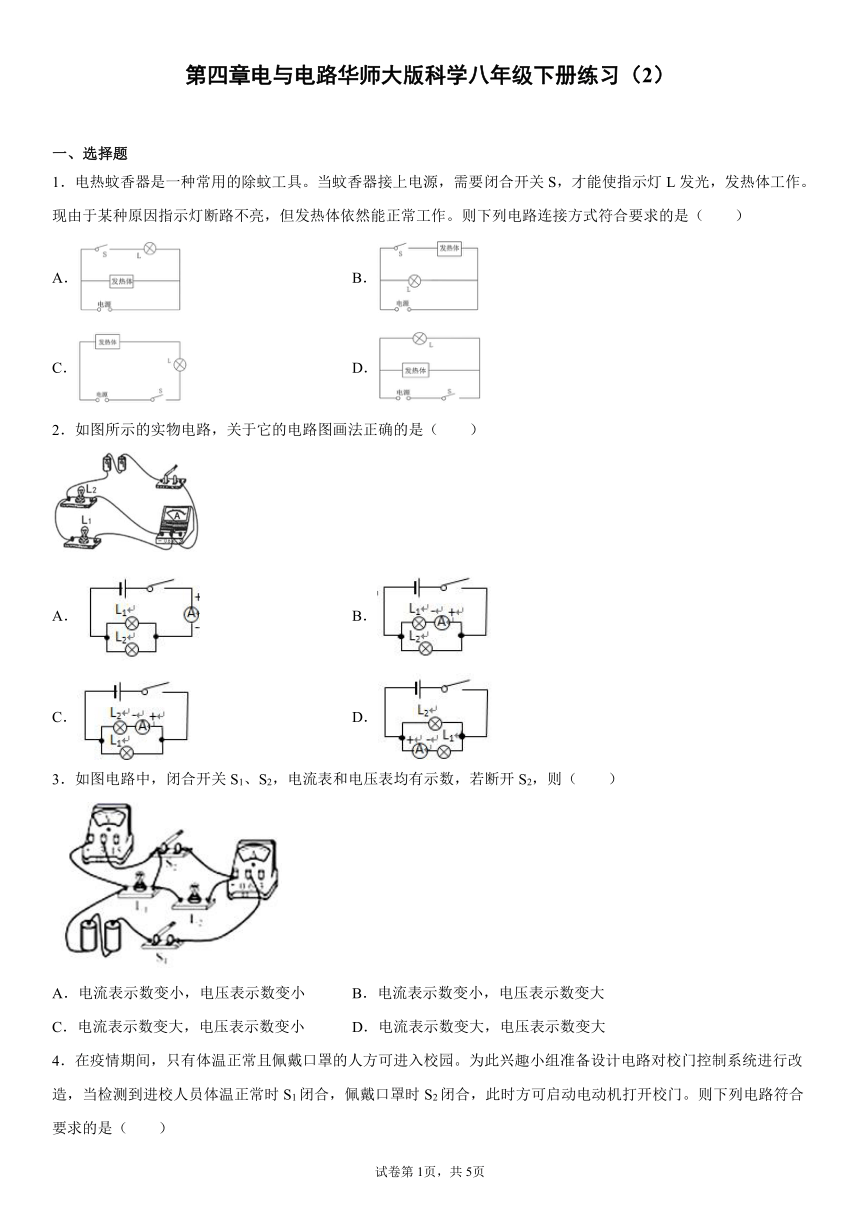

第四章电与电路华师大版科学八年级下册练习(2)
一、选择题
1.电热蚊香器是一种常用的除蚊工具。当蚊香器接上电源,需要闭合开关S,才能使指示灯L发光,发热体工作。现由于某种原因指示灯断路不亮,但发热体依然能正常工作。则下列电路连接方式符合要求的是(  )
A. B.
C. D.
2.如图所示的实物电路,关于它的电路图画法正确的是( )
A. B.
C. D.
3.如图电路中,闭合开关S1、S2,电流表和电压表均有示数,若断开S2,则(  )
A.电流表示数变小,电压表示数变小 B.电流表示数变小,电压表示数变大
C.电流表示数变大,电压表示数变小 D.电流表示数变大,电压表示数变大
4.在疫情期间,只有体温正常且佩戴口罩的人方可进入校园。为此兴趣小组准备设计电路对校门控制系统进行改造,当检测到进校人员体温正常时S1闭合,佩戴口罩时S2闭合,此时方可启动电动机打开校门。则下列电路符合要求的是( )

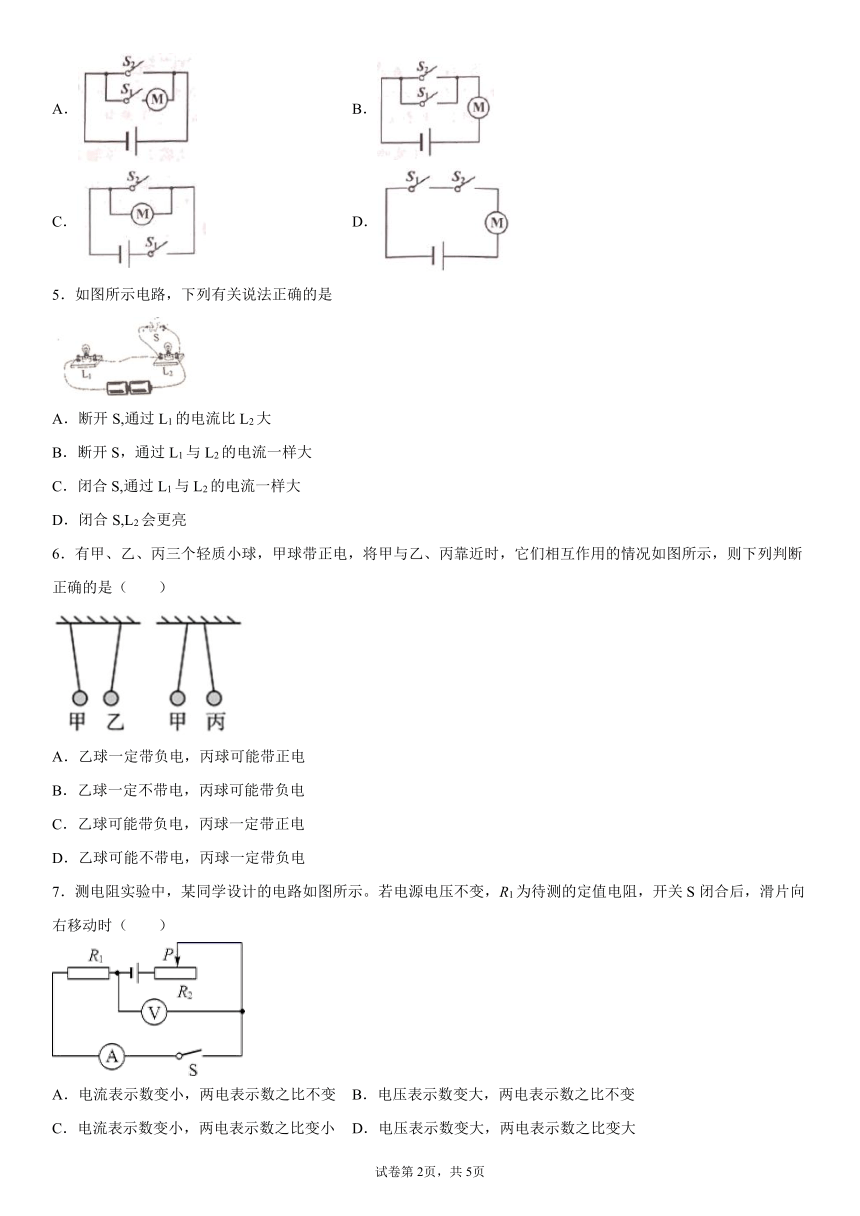

A. B.
C. D.
5.如图所示电路,下列有关说法正确的是
A.断开S,通过L1的电流比L2大
B.断开S,通过L1与L2的电流一样大
C.闭合S,通过L1与L2的电流一样大
D.闭合S,L2会更亮
6.有甲、乙、丙三个轻质小球,甲球带正电,将甲与乙、丙靠近时,它们相互作用的情况如图所示,则下列判断正确的是( )
A.乙球一定带负电,丙球可能带正电
B.乙球一定不带电,丙球可能带负电
C.乙球可能带负电,丙球一定带正电
D.乙球可能不带电,丙球一定带负电
7.测电阻实验中,某同学设计的电路如图所示。若电源电压不变,R1为待测的定值电阻,开关S闭合后,滑片向右移动时(  )
A.电流表示数变小,两电表示数之比不变 B.电压表示数变大,两电表示数之比不变
C.电流表示数变小,两电表示数之比变小 D.电压表示数变大,两电表示数之比变大

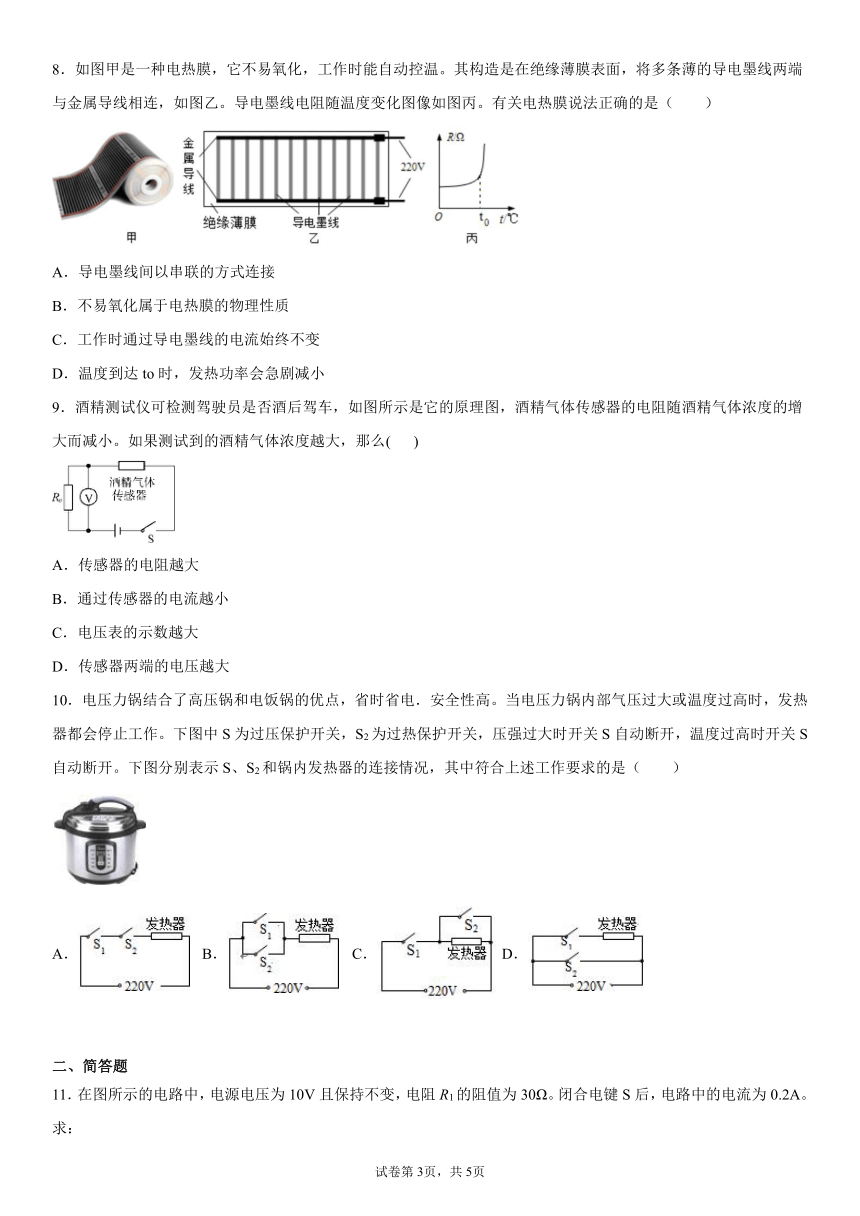

8.如图甲是一种电热膜,它不易氧化,工作时能自动控温。其构造是在绝缘薄膜表面,将多条薄的导电墨线两端与金属导线相连,如图乙。导电墨线电阻随温度变化图像如图丙。有关电热膜说法正确的是( )
A.导电墨线间以串联的方式连接
B.不易氧化属于电热膜的物理性质
C.工作时通过导电墨线的电流始终不变
D.温度到达to时,发热功率会急剧减小
9.酒精测试仪可检测驾驶员是否酒后驾车,如图所示是它的原理图,酒精气体传感器的电阻随酒精气体浓度的增大而减小。如果测试到的酒精气体浓度越大,那么( )
A.传感器的电阻越大
B.通过传感器的电流越小
C.电压表的示数越大
D.传感器两端的电压越大
10.电压力锅结合了高压锅和电饭锅的优点,省时省电.安全性高。当电压力锅内部气压过大或温度过高时,发热器都会停止工作。下图中S为过压保护开关,S2为过热保护开关,压强过大时开关S自动断开,温度过高时开关S自动断开。下图分别表示S、S2和锅内发热器的连接情况,其中符合上述工作要求的是( )
A. B. C. D.
二、简答题
11.在图所示的电路中,电源电压为10V且保持不变,电阻R1的阻值为30Ω。闭合电键S后,电路中的电流为0.2A。求:
(1)电阻R1两端的电压。
(2)电阻R2的阻值。
12.如图所示电路中电源电压保持不变,当S1断开、S2闭合时,电压表示数为6V;当S1闭合、S2断开时,电压表示数为2V;那么S1和S2都断开时,L1和L2两端的电压分别为多少?
三、填空题
13.如图所示L1、L2两灯的电阻分别是R1、R2。当S1、S3闭合,S2断开时,L1、L2的连接方式是_________。当S1、S3断开,S2闭合时,L1、L2的连接方式是________(填串联或并联)
14.根据欧姆定律的变形式R=,可以测导体的电阻。由此式得出“一段导体的电阻和这段导体两端的电压成正比,与通过它的电流成反比”的推论.此推论正确吗?答: (选填“正确”或“错误”),理由是 。
15.家庭电路组成的主要元件:进户线、________、________、________、________、_________、________等。进户线有两根,一根是________、另一根是________。它们之间的电压是_________。辨别这两根线可以用__________。
16.如图所示的电路,在线路连接上存在一定的问题,但是如果拆除一根导线,就可以使电路正常,成为两灯串联,所拆除的导线编号是__________,拆除该导线后,闭合开关,发现两灯依然不亮,已知故障发生L1和L2中的一个灯泡,且一定为断路,给你额外一根导线,你的操作方法是_________________.
17.在探究串联电路的电压关系时,小科同学设计的实验电路如图所示。他先用电压表正确地测量了灯泡L1两端的电压,为了测量灯泡L2两端的电压,他想将电压表接A点的那一段导线改接到电路的C点,而保持电压表接B点不动,你认为这种接法是______的,理由是_____________。
18.如图所示的电路中,电压U保持不变,电阻R1=R2,开关S断开时,电流表的示数为I1;开关S闭合时,电流表的示数为I2,则I1∶I2=_________。
19.现有20Ω的电阻若干,实验时需要用5Ω的电阻一只,应用____只20Ω的电阻_____联;若需要80Ω的电阻一只,应用____只20Ω的电阻____联。
20.如图所示,是用电流表测量电流的实物连接图,请按要求回答:电流表测量的是通过灯泡 的电流,电流的示数如图,则电流表测出的电流是 A。
21.如图所示电路,要使灯L1、L2串联,1应是______表,2应是_______表,要使灯L1、L2并联,2应是_____表,3应是_____表。
试卷第1页,共3页
试卷第1页,共3页
参考答案
1.D
2.C
3.A
4.D
5.B
6.C
7.A
8.D
9.C
10.A
11.(1)6V (2)20Ω
12.2V;4V
13.并联 串联
14.错误 电阻是导体的一种属性,与电流电压大小无关
15.电能表 闸刀开关 断路器 插座 开关 电灯 火线 零线 220V 测电笔
16.C 将导线两端分别与CD和EF相连,观察L1和L2发光情况,如果连接CD时,L2发光则为L1断路;反之亦然
17.不正确 电压表的正负接线柱接反了
18.1:2
19.4 并 4 串
20.L10.28
21.电压表 电流表 电流表 电压表
