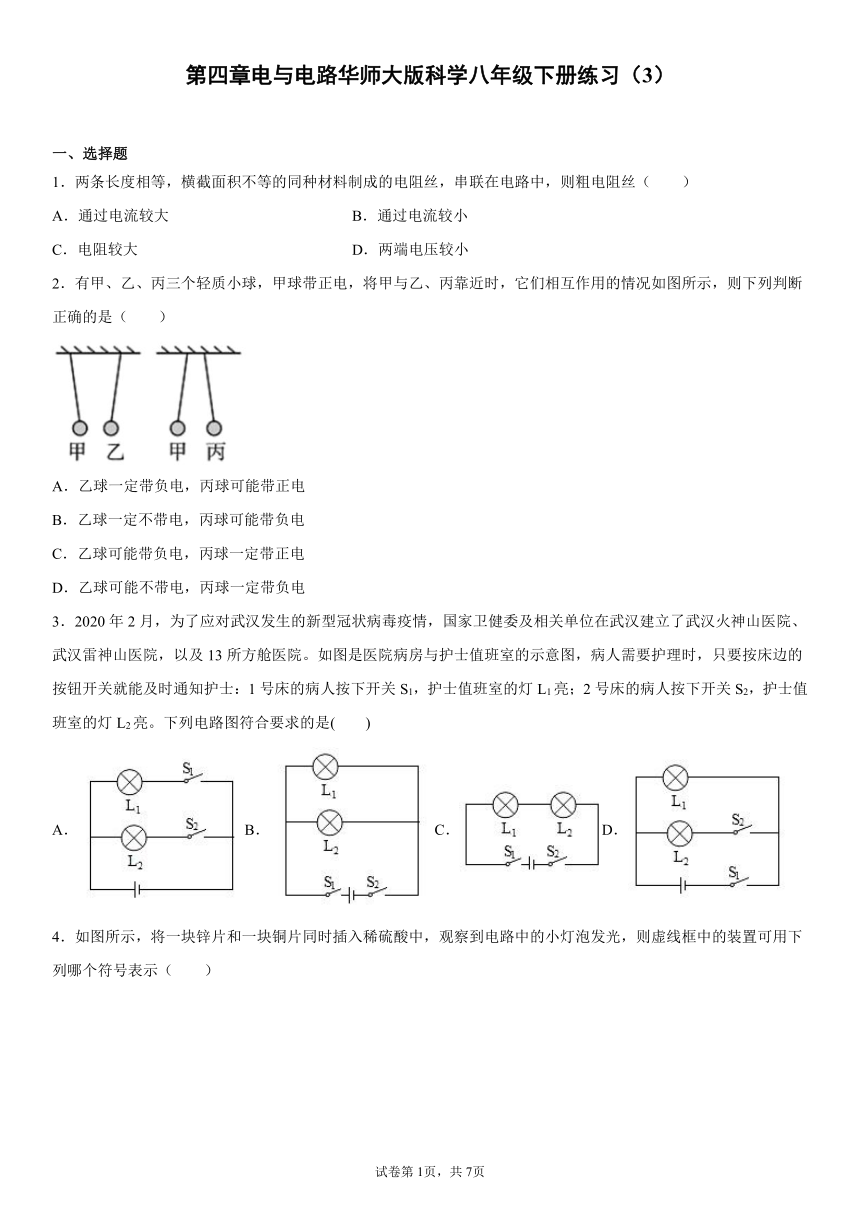

第4章 电与电路 综合练习（含答案）

第四章电与电路华师大版科学八年级下册练习（3）
一、选择题
1．两条长度相等，横截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝（　　）
A．通过电流较大 B．通过电流较小
C．电阻较大 D．两端电压较小
2．有甲、乙、丙三个轻质小球，甲球带正电，将甲与乙、丙靠近时，它们相互作用的情况如图所示，则下列判断正确的是（ ）
A．乙球一定带负电，丙球可能带正电
B．乙球一定不带电，丙球可能带负电
C．乙球可能带负电，丙球一定带正电
D．乙球可能不带电，丙球一定带负电
3．2020年2月，为了应对武汉发生的新型冠状病毒疫情，国家卫健委及相关单位在武汉建立了武汉火神山医院、武汉雷神山医院，以及13所方舱医院。如图是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2亮。下列电路图符合要求的是(　　)
A．B．C．D．

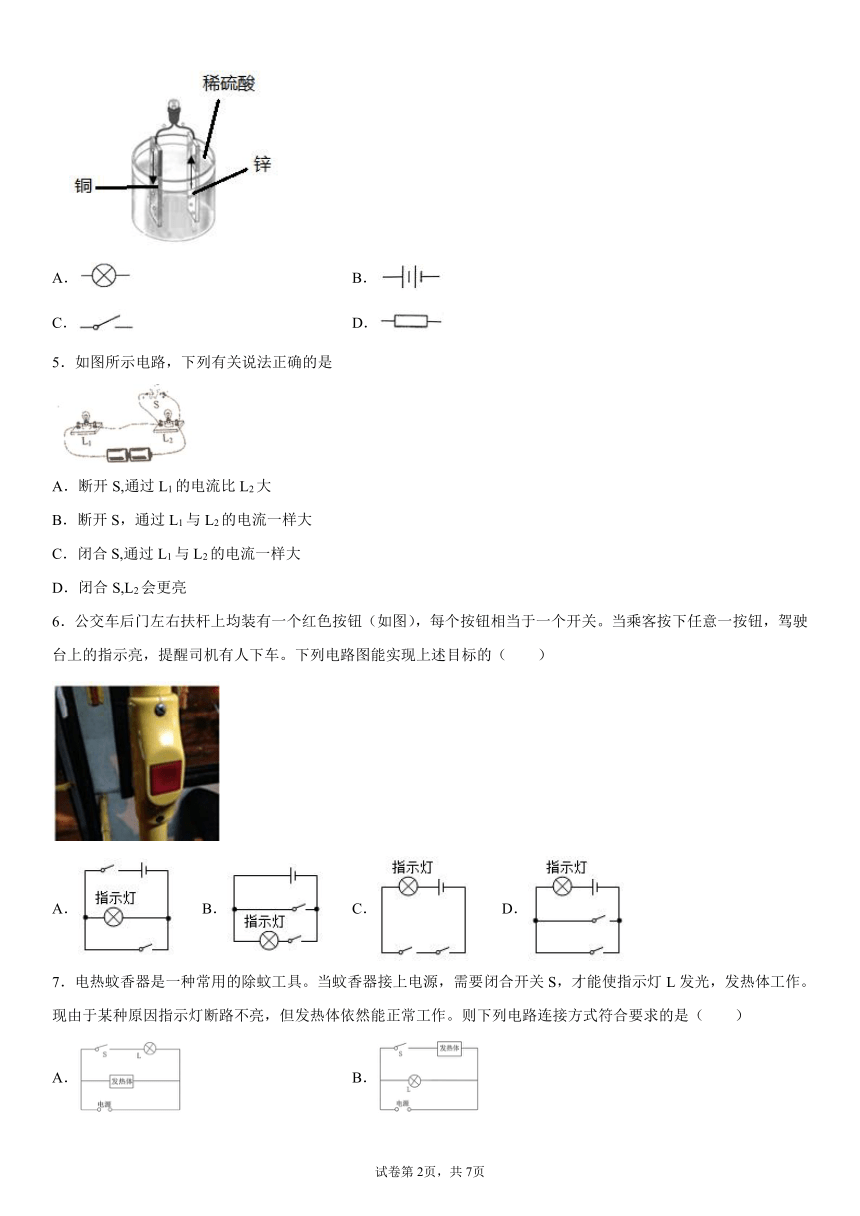

4．如图所示，将一块锌片和一块铜片同时插入稀硫酸中，观察到电路中的小灯泡发光，则虚线框中的装置可用下列哪个符号表示（ ）
A． B．
C． D．
5．如图所示电路，下列有关说法正确的是
A．断开S,通过L1的电流比L2大
B．断开S，通过L1与L2的电流一样大
C．闭合S,通过L1与L2的电流一样大
D．闭合S,L2会更亮
6．公交车后门左右扶杆上均装有一个红色按钮（如图），每个按钮相当于一个开关。当乘客按下任意一按钮，驾驶台上的指示亮，提醒司机有人下车。下列电路图能实现上述目标的（　　）
A． B． C． D．
7．电热蚊香器是一种常用的除蚊工具。当蚊香器接上电源，需要闭合开关S，才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体依然能正常工作。则下列电路连接方式符合要求的是（　　）
A． B．
C． D．

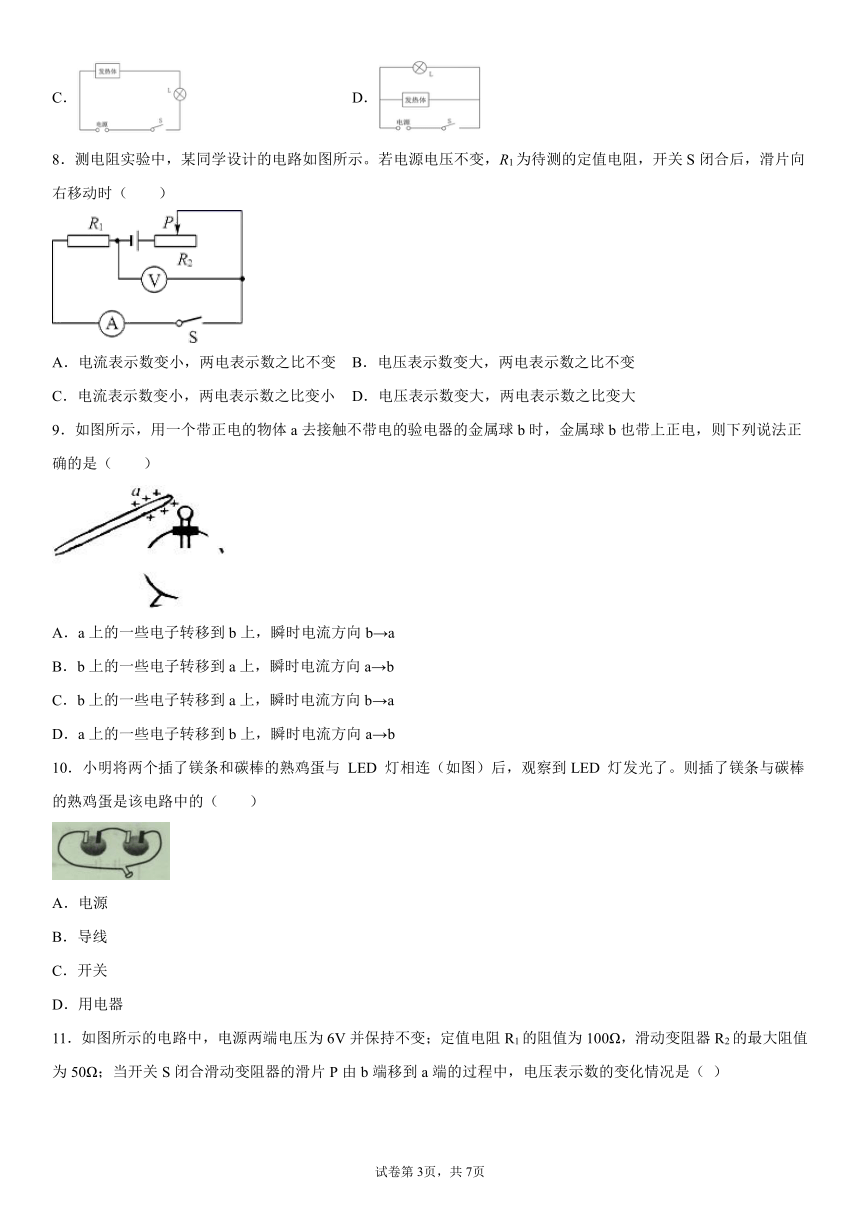

8．测电阻实验中，某同学设计的电路如图所示。若电源电压不变，R1为待测的定值电阻，开关S闭合后，滑片向右移动时（　　）
A．电流表示数变小，两电表示数之比不变 B．电压表示数变大，两电表示数之比不变
C．电流表示数变小，两电表示数之比变小 D．电压表示数变大，两电表示数之比变大
9．如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上正电，则下列说法正确的是（　　）
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些电子转移到a上，瞬时电流方向b→a
D．a上的一些电子转移到b上，瞬时电流方向a→b
10．小明将两个插了镁条和碳棒的熟鸡蛋与 LED 灯相连（如图）后，观察到LED 灯发光了。则插了镁条与碳棒的熟鸡蛋是该电路中的（ ）
A．电源
B．导线
C．开关
D．用电器

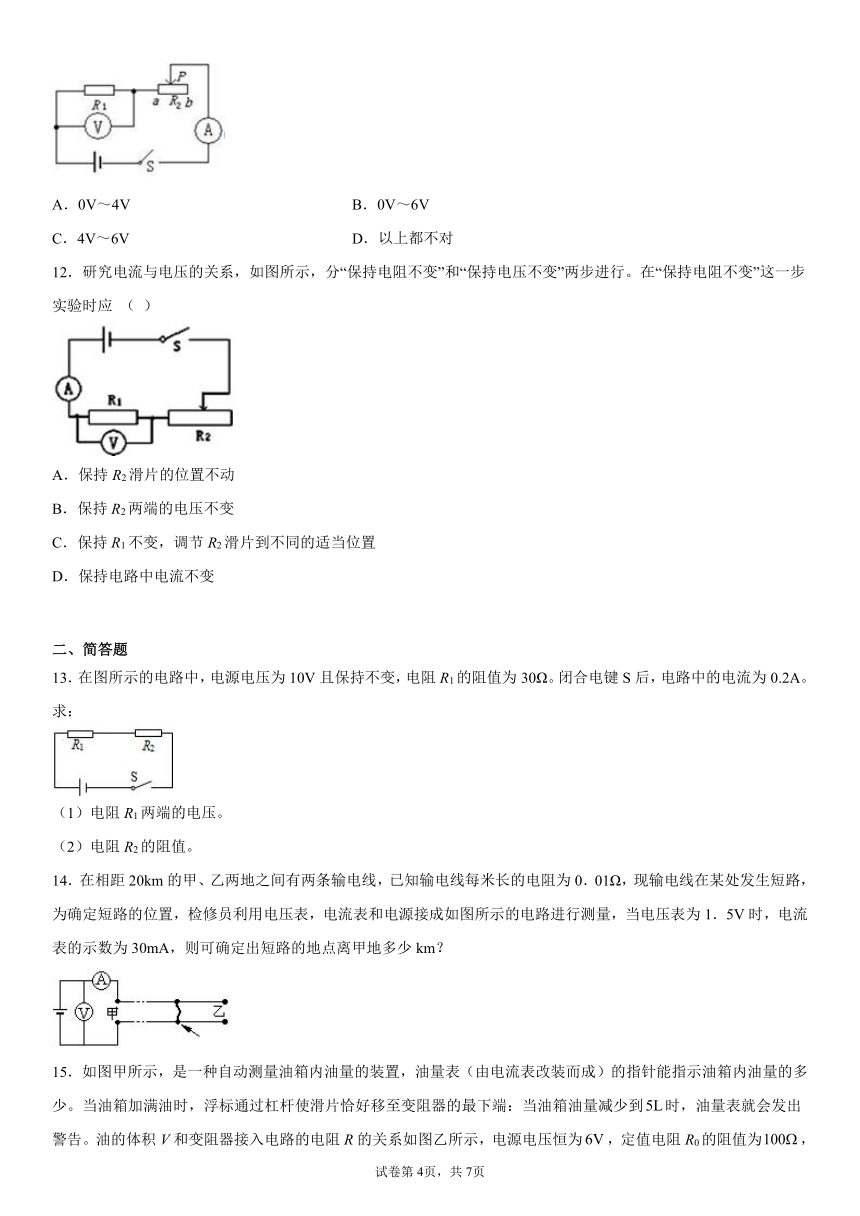

11．如图所示的电路中，电源两端电压为6V并保持不变；定值电阻R1的阻值为100Ω，滑动变阻器R2的最大阻值为50Ω；当开关S闭合滑动变阻器的滑片P由b端移到a端的过程中，电压表示数的变化情况是（ ）
A．0V～4V B．0V～6V
C．4V～6V D．以上都不对
12．研究电流与电压的关系，如图所示，分“保持电阻不变”和“保持电压不变”两步进行。在“保持电阻不变”这一步实验时应 （ ）
A．保持R2滑片的位置不动
B．保持R2两端的电压不变
C．保持R1不变，调节R2滑片到不同的适当位置
D．保持电路中电流不变
二、简答题
13．在图所示的电路中，电源电压为10V且保持不变，电阻R1的阻值为30Ω。闭合电键S后，电路中的电流为0.2A。求：
（1）电阻R1两端的电压。
（2）电阻R2的阻值。
14．在相距20km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0．01Ω，现输电线在某处发生短路，为确定短路的位置，检修员利用电压表，电流表和电源接成如图所示的电路进行测量，当电压表为1．5V时，电流表的示数为30mA，则可确定出短路的地点离甲地多少km？
15．如图甲所示，是一种自动测量油箱内油量的装置，油量表（由电流表改装而成）的指针能指示油箱内油量的多少。当油箱加满油时，浮标通过杠杆使滑片恰好移至变阻器的最下端：当油箱油量减少到时，油量表就会发出警告。油的体积V和变阻器接入电路的电阻R的关系如图乙所示，电源电压恒为，定值电阻R0的阻值为，闭合开关，求：
（1）当油箱加满油时电路中的电流；
（2）油箱内油量剩余一半时变阻器R两端的电压；
（3）油量表刚报警时，通过R0的电流。
三、填空题
16．如图所示电路，闭合开关后电源将被短路，若去掉导线a后，电路是______联电路；请在图中改变a、b、c三根导线中某一根的接法，使电路成为并联电路_________（先在原导线上打“×”，后用笔画线代替导线画出符合要求的导线）。
17．如图所示，电源电压不变．闭合S1后，再闭合S2，电流表的示数__________，电压表的示数__．（选填“变大”、“变小”或“不变”）
18．保险丝a、作用：__________________；
b、材料特点：_________________；
c、熔丝熔断的原因：___________。
d、选择：要使熔丝的额定电流_____________电路中的最大正常工作电流；
19．要获得5Ω的电阻，应将手边若干个10Ω的电阻_______联________个。
20．如图所示，电源电压保持不变，R1 是定值电阻，闭合开关，电压表的示数如图所示为_______V。当滑动变阻器的滑片向右移动时，电压表的示数将________（填“变大”、“变小”或“不变”），电压表示数和电流表示数的比值将_______填“变大”、“变小”或“不变”）。
21．将一段塑料捆扎带的一端打个结，从另一端把它撕成细丝，然后拿一块干净手帕衬着，把塑料细丝由上而下捋几遍，会观察到_______现象。请解释产生该现象的原因________。
22．如图甲所示电路中，电压表测量的是_____（选填“L1”或“L2”）两端的电压，电压表的示数如图乙所示，若电源电压为6V，则灯L1两端电压为_______V。
23．伏安法测电阻Rx 的实验中，我们用如图所示电路进行测量。测量结果是用电压表读数除以电流表读数来表示，而作为用电器，电压表和电流表是有电阻的，会造成实验误差。
（1）电源接通前，滑动变阻器的滑片应在________（选填“左端”、“右端”或“任意位置”）；
（2）测量值比真实值________（选填“偏大”、“偏小”或“相同”）；
（3）如果电压表和电流表的读数分别为U 和I，而它们自身电阻分别为RV和RA，则RX更准确的表达式为____________（数学表达式用已知字母表示）。
24．如图甲所示，已知电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.35A，电压表示数如图乙所示，则此时滑动变阻器接入电路的电阻是_____Ω。当滑片P向右移动的过程中灯泡亮度_____（选填“变亮”、“不变”或“变暗”）。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．D
2．C
3．A
4．B
5．B
6．D
7．D
8．A
9．B
10．A
11．C
12．C
13．（1）6V （2）20Ω
14．2．5Km
15．（1）0.06A；（2）5V；（3）0.006A
16．串
17．变大 变大
18．当电路中电流过大时，保险丝会自动熔断 电阻率大、熔点较低 流在超过保险丝的额定电流时，会发热熔断 等于或稍大于
19．并联 两
20．2.2 变小； 不变
21．塑料细丝散开 塑料细丝因带同种电荷而互相排斥使细丝散开
22．L2 3.6
23．右端 偏小 =
24．20 不变
