第4章 电与电路 综合练习（含答案）

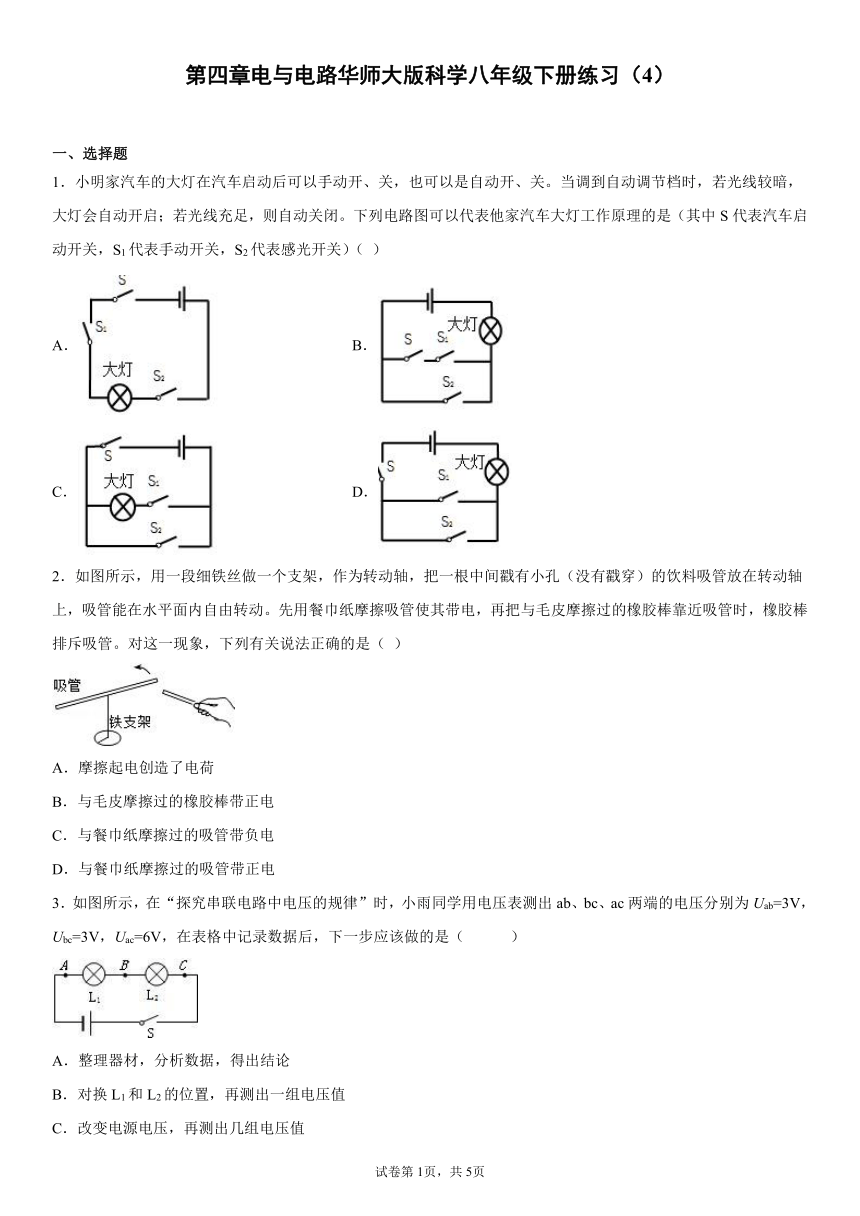

第四章电与电路华师大版科学八年级下册练习（4）
一、选择题
1．小明家汽车的大灯在汽车启动后可以手动开、关，也可以是自动开、关。当调到自动调节档时，若光线较暗，大灯会自动开启；若光线充足，则自动关闭。下列电路图可以代表他家汽车大灯工作原理的是（其中S代表汽车启动开关，S1代表手动开关，S2代表感光开关）（ ）
A． B．
C． D．
2．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。先用餐巾纸摩擦吸管使其带电，再把与毛皮摩擦过的橡胶棒靠近吸管时，橡胶棒排斥吸管。对这一现象，下列有关说法正确的是（ ）
A．摩擦起电创造了电荷
B．与毛皮摩擦过的橡胶棒带正电
C．与餐巾纸摩擦过的吸管带负电
D．与餐巾纸摩擦过的吸管带正电
3．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值

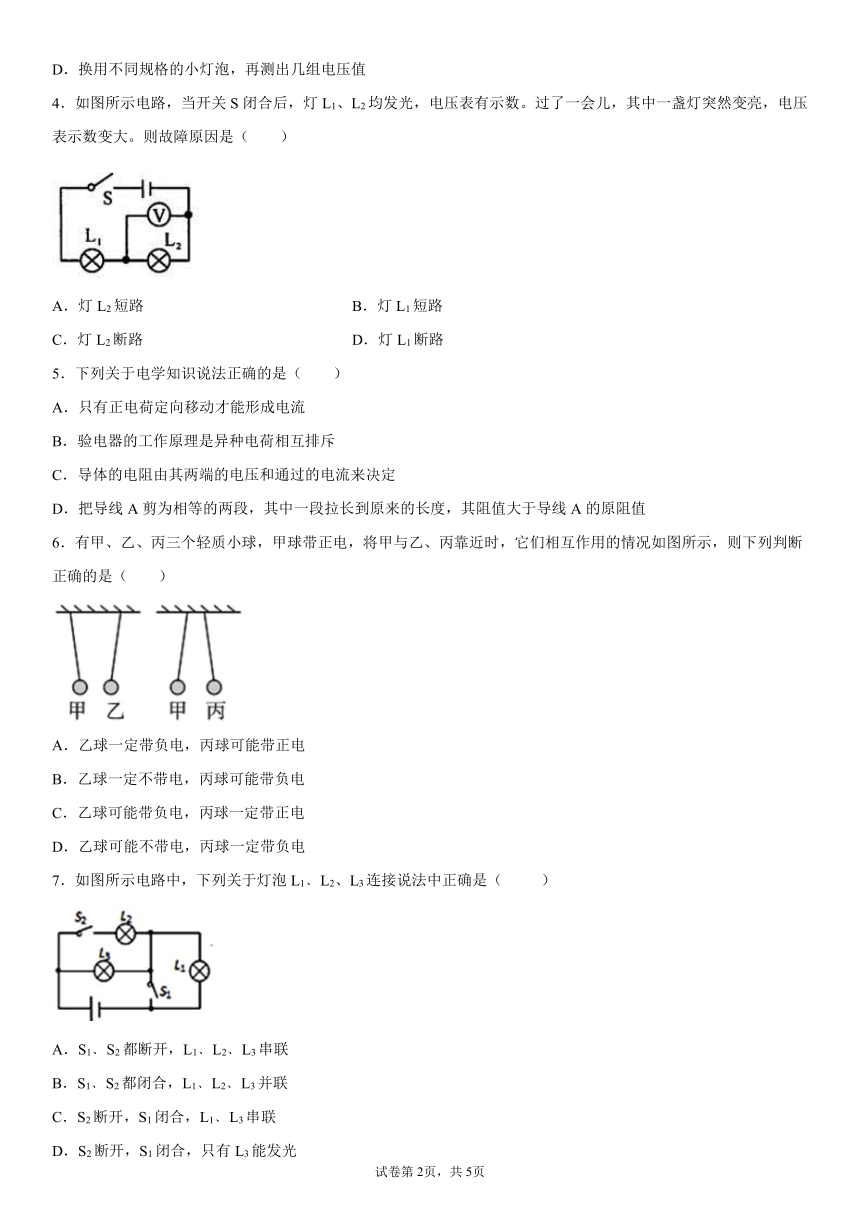

4．如图所示电路，当开关S闭合后，灯L1、L2均发光，电压表有示数。过了一会儿，其中一盏灯突然变亮，电压表示数变大。则故障原因是（　　）
A．灯L2短路 B．灯L1短路
C．灯L2断路 D．灯L1断路
5．下列关于电学知识说法正确的是（　　）
A．只有正电荷定向移动才能形成电流
B．验电器的工作原理是异种电荷相互排斥
C．导体的电阻由其两端的电压和通过的电流来决定
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
6．有甲、乙、丙三个轻质小球，甲球带正电，将甲与乙、丙靠近时，它们相互作用的情况如图所示，则下列判断正确的是（ ）
A．乙球一定带负电，丙球可能带正电
B．乙球一定不带电，丙球可能带负电
C．乙球可能带负电，丙球一定带正电
D．乙球可能不带电，丙球一定带负电
7．如图所示电路中，下列关于灯泡L1﹑L2、L3连接说法中正确是（　 　）
A．S1﹑S2都断开，L1﹑L2﹑L3串联
B．S1﹑S2都闭合，L1﹑L2﹑L3并联
C．S2断开，S1闭合，L1﹑L3串联
D．S2断开，S1闭合，只有L3能发光

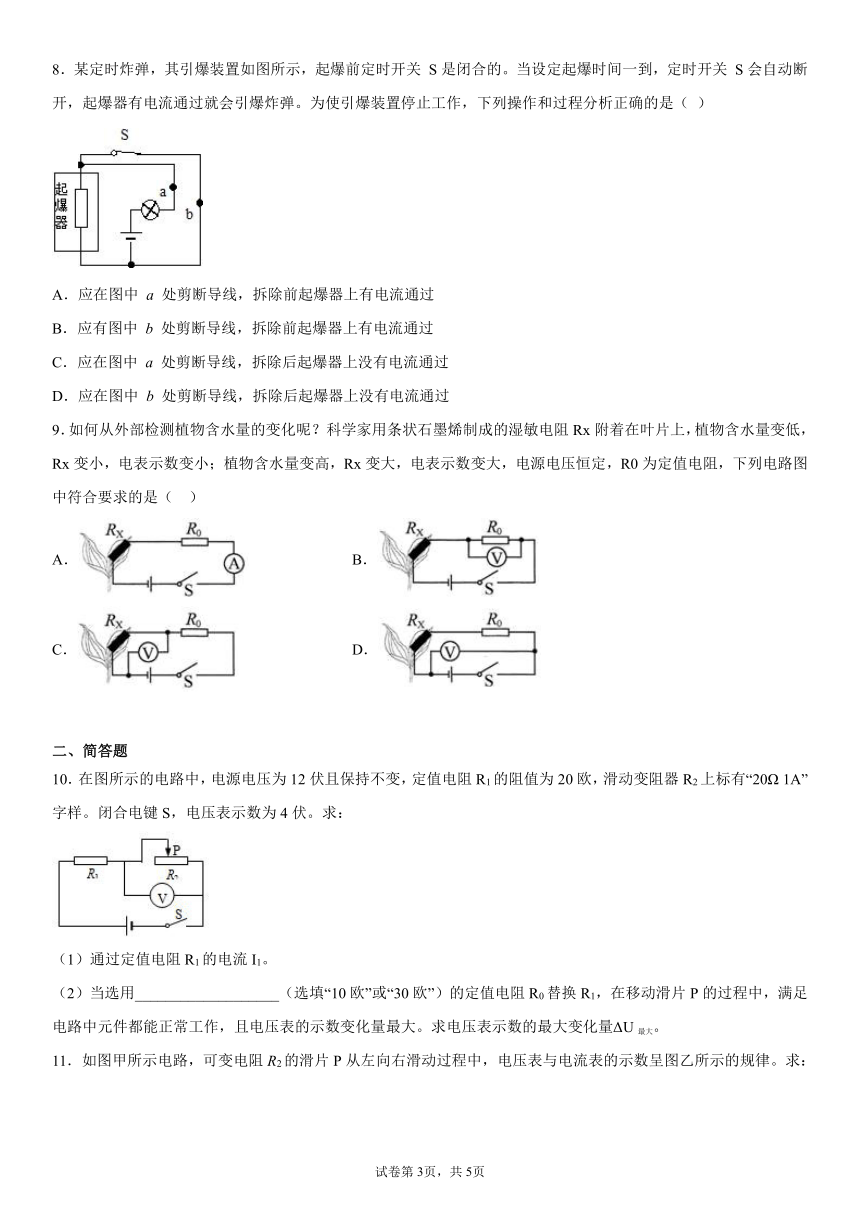

8．某定时炸弹，其引爆装置如图所示，起爆前定时开关 S是闭合的。当设定起爆时间一到，定时开关 S会自动断开，起爆器有电流通过就会引爆炸弹。为使引爆装置停止工作，下列操作和过程分析正确的是（ ）
A．应在图中 a 处剪断导线，拆除前起爆器上有电流通过
B．应有图中 b 处剪断导线，拆除前起爆器上有电流通过
C．应在图中 a 处剪断导线，拆除后起爆器上没有电流通过
D．应在图中 b 处剪断导线，拆除后起爆器上没有电流通过
9．如何从外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻Rx附着在叶片上，植物含水量变低，Rx变小，电表示数变小；植物含水量变高，Rx变大，电表示数变大，电源电压恒定，R0为定值电阻，下列电路图中符合要求的是（ ）
A． B．
C． D．
二、简答题
10．在图所示的电路中，电源电压为12伏且保持不变，定值电阻R1的阻值为20欧，滑动变阻器R2上标有“20Ω 1A”字样。闭合电键S，电压表示数为4伏。求：
（1）通过定值电阻R1的电流I1。
（2）当选用___________________（选填“10欧”或“30欧”）的定值电阻R0替换R1，在移动滑片P的过程中，满足电路中元件都能正常工作，且电压表的示数变化量最大。求电压表示数的最大变化量ΔU最大。
11．如图甲所示电路，可变电阻R2的滑片P从左向右滑动过程中，电压表与电流表的示数呈图乙所示的规律。求：
（1）当电流表的示数为5A时，可变电阻R2接入电路的阻值。
（2）电源电压和电阻R1各是多大？
12．如图所示的电路中，电源电压恒为30V，电阻R1为15Ω。同时闭合开关S1、S2时，电流表的示数为2．5A．求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值；
三、填空题
13．小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：
（1）在连接电路过程中，开关应处于__状态．
（2）在闭合开关前，小明应将滑动变阻器的滑片罝于__端（选填“A”或“B”），并采用__的方法来确定电压表的量程．
（3）如乙图所示，电压表的读数为__V．
14．如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是________V，电阻R2的阻值是______Ω，
15．如图甲所示，已知电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.5A，电压表示数如图乙所示，则此时滑动变阻器接入电路的电阻是_____Ω，小灯泡的电阻是_____Ω，滑片P向右移动的过程中灯泡亮度_____(选填“变亮”、“不变”或“变暗”)。
16．用伏安法测电阻，电路如图1所示。
（1）要让电流表示数变大，滑动变阻器的滑片P应向_______端滑动。（填“左”或“右”）
（2）实验中电流表和电压表的示数如图2所示，通过电阻R的电流是___A，电阻R两端的电压是___V，这个导体的电阻是_____Ω。
17．将6Ω和18Ω的两个电阻并联接在一电路中，测得18Ω电阻两端电压为18V，那么6Ω电阻两端的电压是 ，通过18Ω电阻的电流是 ，若将两个电阻串联后接在同一电源上，此时两电阻上的电流之比为 ，两电阻两端电压之比为 。
18．如图，电阻R1：R2=3：2。闭合开关S后，R1、R2两端电压之比为U1：U2=_______：电流表A1、A2的示数之比I1：I2=________。
19．将两个充气后的气球用细线悬挂起来，让它们碰在一起，再用毛织品分别摩擦两个气球相接触的部分，放开气球后观察到的现象是_____，原因是_____。如图，是一种音乐定时播放装置的电路图。其中，“定时开关”到达设定时间会自动断开。请判断：未到达设定时间时，闭合开关S，播放器是否工作？_____（选填“是”或“否”）：到达设定时间后，指示灯的亮度会______（选填“变亮”或“变暗”）
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．D
2．C
3．D
4．B
5．D
6．C
7．D
8．C
9．C
10．（1）0.4安 （2）10欧 6伏
11．2Ω； 15V，1Ω
12．（1）2A;（2）60.
13．断开 B 试触 2
14．6 20
15．14 6 不变
16．左 0.2 2.2 11
17．18V 1A 1：1 1：3
18．1：1 2：3
19．两个气球相互排斥 和毛织品相互摩擦的两个气球带同种电荷，同种电荷相互排斥 否 变暗
