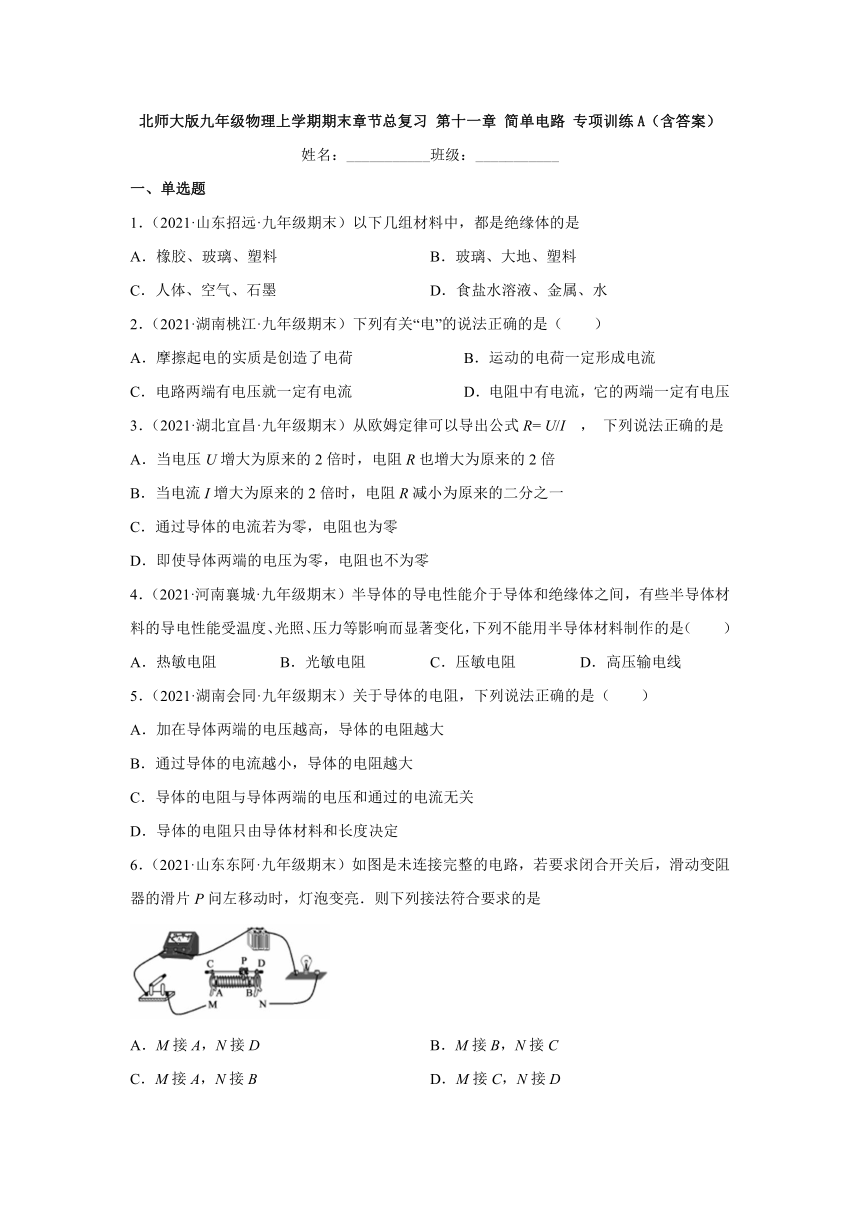

北师大版九年级物理上学期期末章节总复习 第十一章 简单电路 专项训练A（含答案）
姓名：___________班级：___________
一、单选题
1．（2021·山东招远·九年级期末）以下几组材料中，都是绝缘体的是
A．橡胶、玻璃、塑料 B．玻璃、大地、塑料
C．人体、空气、石墨 D．食盐水溶液、金属、水
2．（2021·湖南桃江·九年级期末）下列有关“电”的说法正确的是（　　）
A．摩擦起电的实质是创造了电荷 B．运动的电荷一定形成电流
C．电路两端有电压就一定有电流 D．电阻中有电流，它的两端一定有电压
3．（2021·湖北宜昌·九年级期末）从欧姆定律可以导出公式R= U/I ， 下列说法正确的是
A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍
B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一
C．通过导体的电流若为零，电阻也为零
D．即使导体两端的电压为零，电阻也不为零
4．（2021·河南襄城·九年级期末）半导体的导电性能介于导体和绝缘体之间，有些半导体材料的导电性能受温度、光照、压力等影响而显著变化，下列不能用半导体材料制作的是（　　）
A．热敏电阻 B．光敏电阻 C．压敏电阻 D．高压输电线
5．（2021·湖南会同·九年级期末）关于导体的电阻，下列说法正确的是（　　）
A．加在导体两端的电压越高，导体的电阻越大
B．通过导体的电流越小，导体的电阻越大
C．导体的电阻与导体两端的电压和通过的电流无关
D．导体的电阻只由导体材料和长度决定
6．（2021·山东东阿·九年级期末）如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P问左移动时，灯泡变亮．则下列接法符合要求的是
A．M接A，N接D B．M接B，N接C
C．M接A，N接B D．M接C，N接D
7．（2021·湖南会同·九年级期末）如图所示，与实物图一致的电路图是（ ）
A．B．C． D．
8．（2021·辽宁·朝阳市第一中学九年级期末）如上右图所示的电蚊拍，具有灭蚊和照明等功能．当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用．下列电路设计符合这种要求的是（　　）
A．B．C． D．
9．（2021·江苏无锡·九年级期末）如下左图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（　　）
A．2：1 B．1：2 C．3：2 D．2：3
10．（2021·广东·东莞市横沥崇德学校九年级期末）用毛皮摩擦过的橡胶棒接触验电器的金属球（如上右图所示），发现验电器的两个金属箔片张开．以下说法正确的是（ ）
毛皮和橡胶棒摩擦的过程中创造了电子
B．毛皮和橡胶棒摩擦的过程中橡胶棒得到电子
C．验电器的金属箔片张开是因为带了异种电荷
D．橡胶棒接触验电器的金属球时，电子向橡胶棒转移

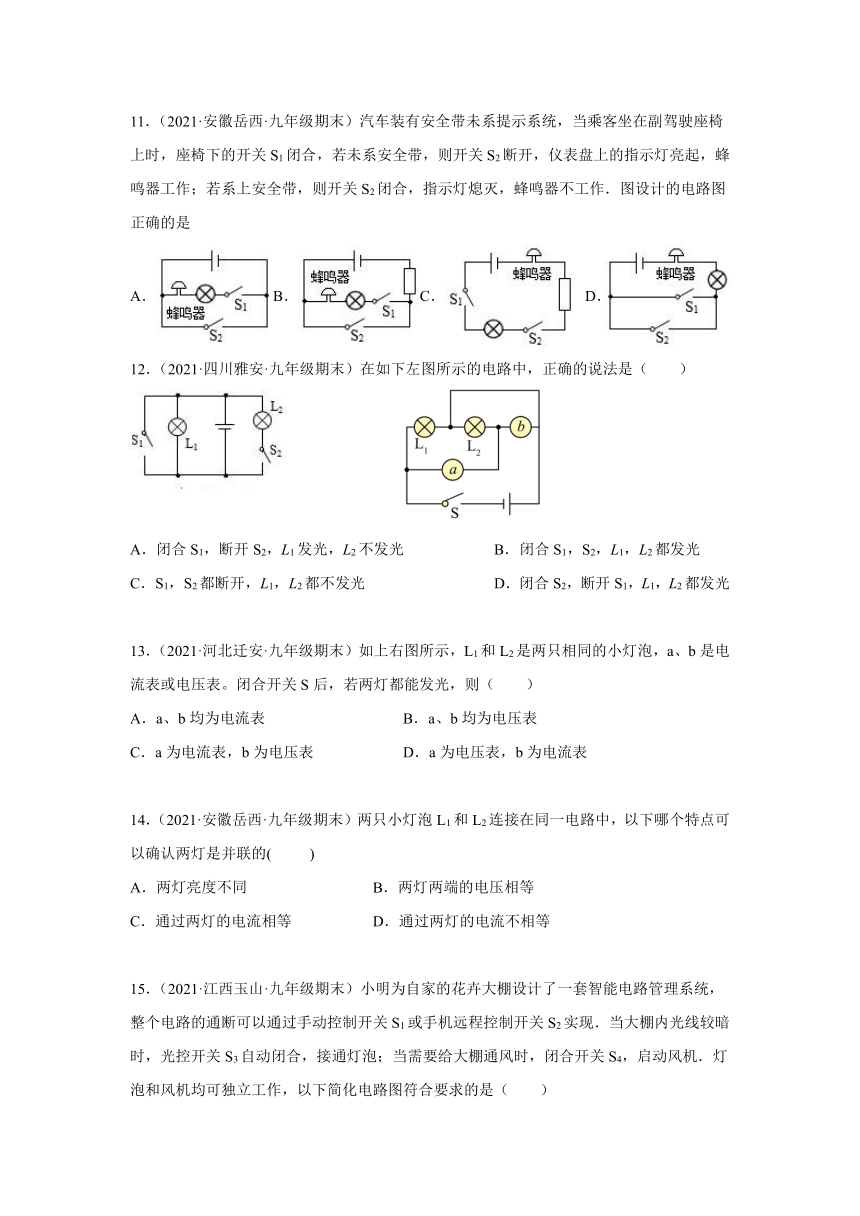

11．（2021·安徽岳西·九年级期末）汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作．图设计的电路图正确的是
A．B．C． D．
12．（2021·四川雅安·九年级期末）在如下左图所示的电路中，正确的说法是（　　）
A．闭合S1，断开S2，L1发光，L2不发光 B．闭合S1，S2，L1，L2都发光
C．S1，S2都断开，L1，L2都不发光 D．闭合S2，断开S1，L1，L2都发光
13．（2021·河北迁安·九年级期末）如上右图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（　　）
A．a、b均为电流表 B．a、b均为电压表
C．a为电流表，b为电压表 D．a为电压表，b为电流表
14．（2021·安徽岳西·九年级期末）两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的( )
A．两灯亮度不同 B．两灯两端的电压相等
C．通过两灯的电流相等 D．通过两灯的电流不相等
15．（2021·江西玉山·九年级期末）小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现．当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机．灯泡和风机均可独立工作，以下简化电路图符合要求的是（　　）
A．B．C．D．
二、填空题
16．（2021·黑龙江密山·九年级期末）如下左图，开关控制干路，电流表A1测________的电流，电流表A2测___________的电流。（选填“L1”“L2”或“干路”）
17．（2021·安徽阜阳·九年级期末）如上右图所示，当开关______闭合时，灯泡L1和L2是串联连接，当开关_____闭合时，灯泡L1和L2是并联连接。
18．（2021·福建·厦门双十中学九年级期末）如下左图，闭合开关S1、S2时，能发光的灯是 ______ ；只闭合开关S1时，能发光的灯是 ______ 。
19．（2021·河北曲阳·九年级期末）去商场购物时，用双手搓塑料袋使之打开装物品，塑料袋会“粘”在手上，如上右图所示，是因为发生了______现象，手与塑料袋带上了______（选填“同种”或“异种”）电荷互相吸引。
20．（2021·江苏·扬州中学教育集团树人学校九年级期末）日常生活经验告诉我们：空调和电视之间连接方式是______，开关与所控制的电灯连接方式是______。家庭电路电压为_______V。
21．（2021·吉林东辽·九年级期末）用毛皮摩擦过的橡胶棒由于得到电子而带______电。用这个橡胶棒接触验电器的金属球，如下左图所示，验电器的两金属箱片由于带同种电荷互相______而张开。
22．（2021·新疆维吾尔自治区喀什第二中学九年级期末）如上右图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图上右（b）所示，则电阻R1两端的电压为_____，R2两端的电压为_____。
23．（2021·吉林延边·九年级期末）台式电脑使用一段时间后，为保证电脑的稳定性，需要打开主机箱盖除尘，这是因为散热风扇的扇叶在转动过程中与空气摩擦带上了_________，可以_________轻小物体，所以灰尘会附着在扇叶上。
24．（2021·新疆维吾尔自治区喀什第二中学九年级期末）串联电路和并联电路是电学中的两种基本电路．通过你的观察，学校里的路灯是_____联的，教室里的吊扇调速器与吊扇之间是_____联的．
25．（2021·云南祥云·九年级期末）电路元件A和B中的电流与两端电压的关系如下左图所示，由图可知，A的电阻是_________Ω．若将A、B并联后接在电压为2V的电源两端，干路中的电流是_________A．
26．（2021·湖北丹江口·九年级期末）小芳用铅笔芯制作如上右图所示的“模拟调光灯”．闭合开关后，左右移动回形针，小灯泡始终不亮，为检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0V，则A、B 间_______（短路/断路），这种故障可能的情况是_________、______________．
27．（2021·甘肃兰州·九年级期末）如下右图为一握力计的电路示意图，a、b、c、d四个接线柱，电表及一定值电阻R0未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧的电阻不计，电源电压保持不变，要求握力增大时，电表的示数也增大，则a、b之间应接入_____，c、d之间应接入______．（选填“定值电阻”、“电流表”或“电压表”）
28．（2021·四川船山·九年级期末）如下左图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将______，电流表A2的示数将______，电压表V的示数与电流表A2的示数之比将______。（三个空均选填“变大”、“变小”或“不变”）
29．（2021·四川遂宁·九年级期末）电阻R1：R2=1∶4，将它们并联在电路中，通过电阻R1、R2的电流之比I1∶I2=______；将它们串联在电路中，两个电阻的电压之比U1∶U2=______。若只将 R1接在电压恒定的电路中，R1的功率为25W，将R1与R3串联在此电路中，R1的功率变为9W，则电阻R1∶R3=_____。
30．（2021·湖北嘉鱼·九年级期末）如下左图中电源电压保持不变，当S1、S2都闭合时，电压表示数为5V；当S1闭合S2断开时，电压表示数为3.6V；那么电源电压是______V，当S1、S2都断开时，L1两端的电压是______V，L2两端的电压是______V。
三、作图题
31．（2021·广东·东莞市横沥崇德学校九年级期末）如上右图所示，是一个未完成连接的实物电路，请用笔画线代替导线将电路连接完整，要求：L1与L2并联，开关S控制两盏灯，导线不能交叉。
32．（2021·广东大埔·九年级期末）如图所示，按要求连接实物图，并画出电路图。要求：L1、L2并联，开关S1控制L1，开关S2控制L1、L2。
33．（2021·新疆·哈密市第十二中学九年级期末）将图中的元件连成实物图。要求：L1与L2并联，电流表测L1的电流，电压表只测灯L2两端电压，滑动变阻器只用于改变灯L2的亮度，并且滑片左移时灯L2变亮。
四、实验题
34．（2021·江西·南昌市第三中学九年级期末）在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路。
（1）在连接电路时，开关应该______，将两个规格______（选填“ 相同”或“不同”） 灯泡串联接入电路；
（2）闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适 答：______ （选填“ab”、“ac”或“ad”）；
（3）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡L1不发光，小灯泡L2很亮，然后又熄灭。那么，原电路中的故障是______，小灯泡L2又熄灭的原因可能是______；
（4）排除电路故障后，小明测得下表中的实验数据，分析实验数据得出串联电路中电流规律是______；
实验序号 1 2 3
b处电流/A 0.2 0.3 0.28
c处电流/A 0.2 0.3 0.28
d处电流/A 0.2 0.3 0.28
（5）在许多实验中都需要进行多次测量， 下列实验中多次测量的目的与本实验相同的是______。
A．伏安法测量定值电阻的阻值 B．探究电流与电压、电阻的关系 C．测量物体的长度
35．（2021·江苏·扬州中学教育集团树人学校九年级期末）电流表测电流的实验中：
(1)连接电路时由于不知电流大小，电流表量程应首先选用___________（大/小）量程。
(2)若某同学连接的电路如图甲所示，则电流表测的是灯___________的电流。合上开关后如果电流表的示数如图乙所示，则通过该灯的电流是___________A。
(3)若合上开关后，灯均亮，电流表指针不发生偏转，那么可能的原因是___________
A．电流表内部短路 B．开关处接触不良
C．开关短路 D．电源供电不足
36．（2021·辽宁大洼·九年级期末）在探究并联电路电流规律的实验中，图甲是实验的电路图。
(1)连接电路时开关应该是___________的状态，电流表应___________（选填“串联”或“并联”）在被测电路中。若要测量灯L2中的电流，则电流表应接在甲图中的___________点。
(2)小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是___________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为___________A。
(3)在实验中，小强发现两个并联的小灯泡，L1很亮，L2发光微弱，造成这种现象的原因可能是___________。
A．两个灯泡两端的电压不同 B．L2灯丝断了C．L2灯泡的电阻过大 D．L2灯泡被短路
五、计算题
37．（2021·河南安阳·九年级期末）甲醛对人体的危害非常大，因此装修房屋时检测甲醛污染指数很重要。如图甲是一款甲醛检测仪的工作原理图，电源电压恒为3V，R是阻值为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，其阻值随甲醛污染指数的变化图像如图乙所示。当污染指数在50以下为轻度污染，50~100之间为中度污染，100以上为重度污染。求：
(1)污染指数为150时，电路中的电流为多少？
(2)电压表示数0.5V时，污染指数为多少？
38．（2021·河北任丘·九年级期末）如图所示的电路中，电源电压保持不变，电阻R1＝30Ω．当开关S1闭合、S2断开时，电流表的示数为0.4A；当开关S1、S2都闭合时，电流表的示数为0.6A．求：
（1）电源电压；
（2）R2的阻值．
参考答案
1．A 2．D 3．D 4．D 5．C 6．A 7．A 8．C 9．D 10．B 11．B 12．D
13．C 14．D 15．C 16．L1 干路 17．S2 S1、S3 18．L1、L2 L1
19．摩擦起电 异种 20．并联 串联 220 21．负 排斥
22．7.2V 1.8V 23．电荷 吸引 24．并 串
25．5 0.6
26．断路 灯丝断了 灯泡与灯座接触不良
27．电压表 定值电阻
28．不变 变小 变大
29．
30．5 3.6 1.4
31．
32．
33．
34．断开 不同 ad L1断路 电路中电流太大，灯丝被烧断 串联电路中电流处处相等 B
35．大 L2 0.46 A
36．断开 串联 B 正负接线柱接反 0.24 C
37．(1)0.1A；(2)50
38．（1）6V；（2）15Ω．
