2021-2022学年北师大版物理九年级上学期第十一章简单电路期末章节总复习B（含答案）

北师大版九年级物理上学期期末章节总复习 第十一章 简单电路 2021中考真题专训B
姓名：___________班级：___________
一、单选题

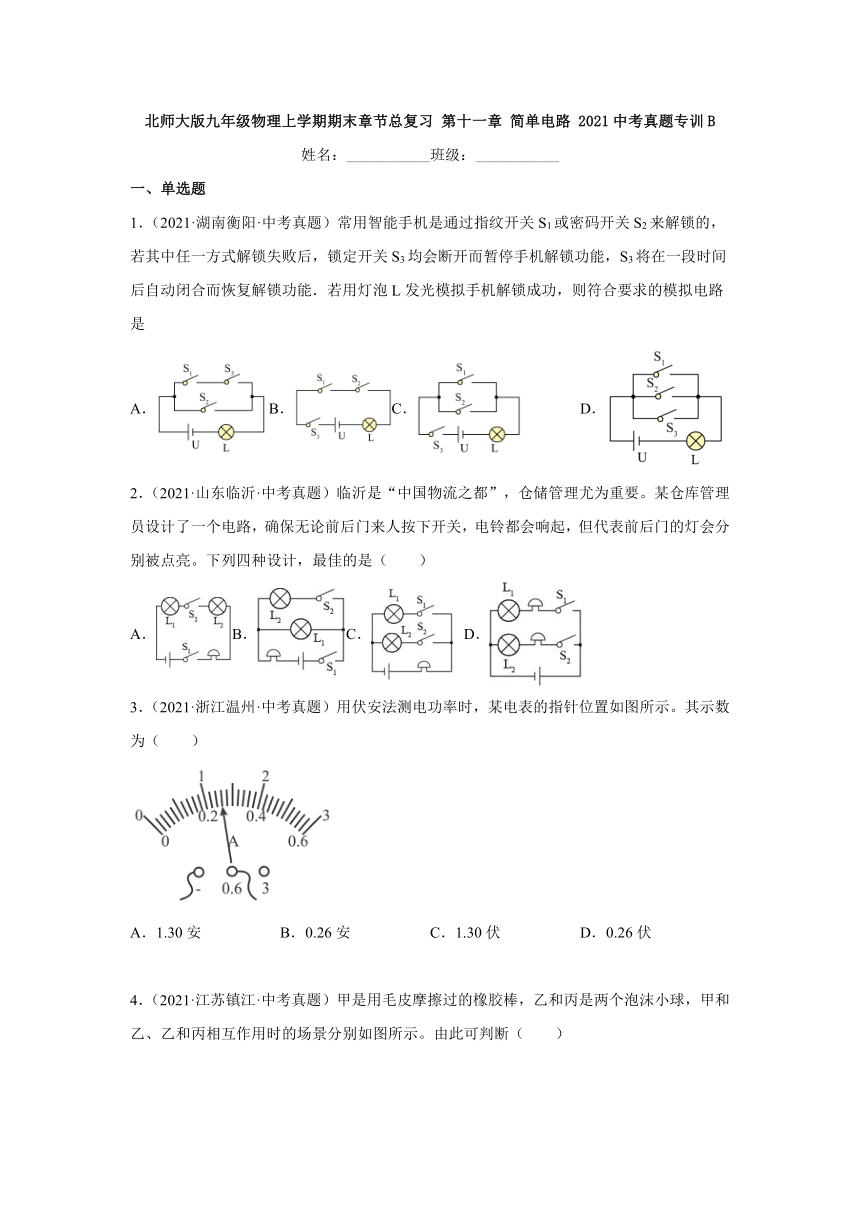

1．（2021·湖南衡阳·中考真题）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是
A．B．C． D．
2．（2021·山东临沂·中考真题）临沂是“中国物流之都”，仓储管理尤为重要。某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。下列四种设计，最佳的是（　　）
A．B．C． D．
3．（2021·浙江温州·中考真题）用伏安法测电功率时，某电表的指针位置如图所示。其示数为（　　）
A．1.30安 B．0.26安 C．1.30伏 D．0.26伏

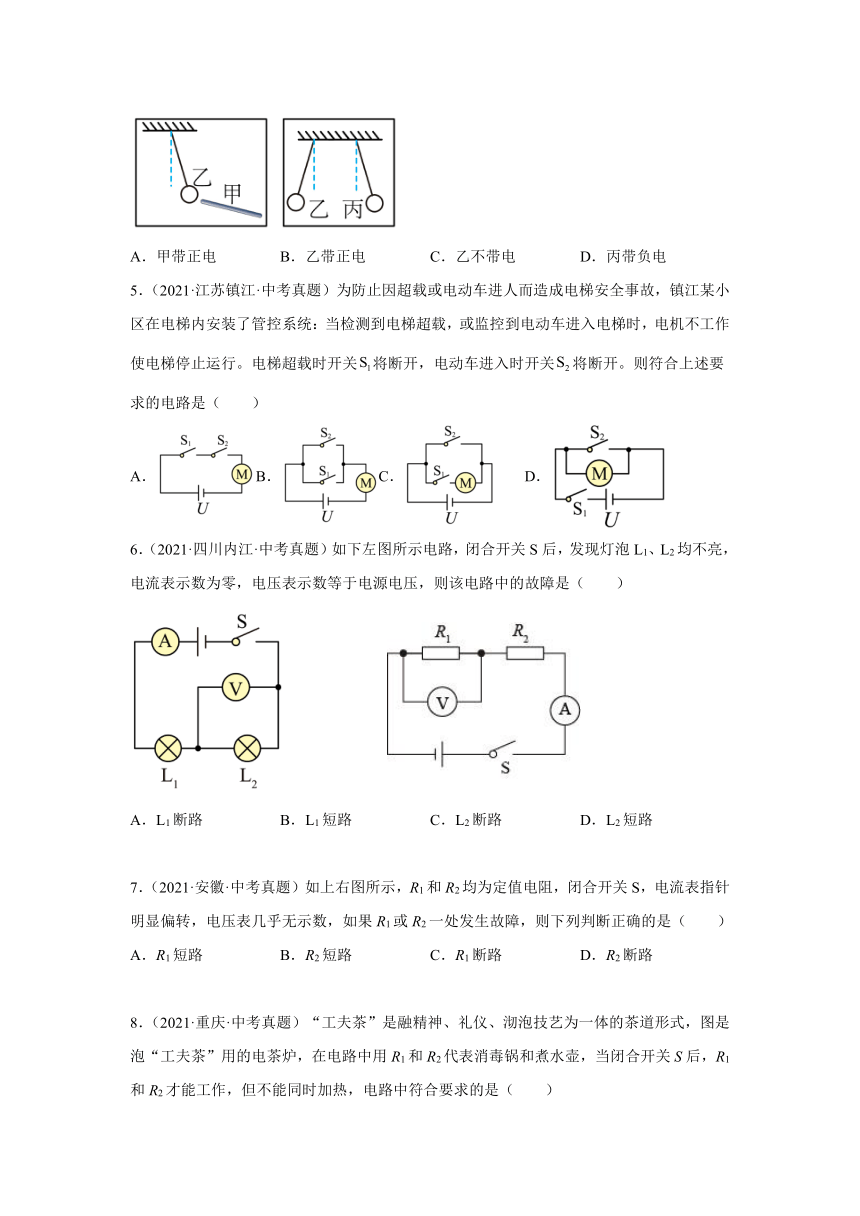

4．（2021·江苏镇江·中考真题）甲是用毛皮摩擦过的橡胶棒，乙和丙是两个泡沫小球，甲和乙、乙和丙相互作用时的场景分别如图所示。由此可判断（　　）
A．甲带正电 B．乙带正电 C．乙不带电 D．丙带负电
5．（2021·江苏镇江·中考真题）为防止因超载或电动车进人而造成电梯安全事故，镇江某小区在电梯内安装了管控系统：当检测到电梯超载，或监控到电动车进入电梯时，电机不工作使电梯停止运行。电梯超载时开关将断开，电动车进入时开关将断开。则符合上述要求的电路是（　　）
A．B．C． D．
6．（2021·四川内江·中考真题）如下左图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（　　）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
7．（2021·安徽·中考真题）如上右图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（　　）
A．R1短路 B．R2短路 C．R1断路 D．R2断路
8．（2021·重庆·中考真题）“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，电路中符合要求的是（　　）
A．B．C． D．
9．（2021·山东潍坊·中考真题）用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如下左图所示。下列说法正确的是（　　）
毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上
C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反
10．（2021·甘肃兰州·中考真题）如上右图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（　　）
A．断路 B．断路 C．短路 D．短路
11．（2021·山东烟台·中考真题）如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路

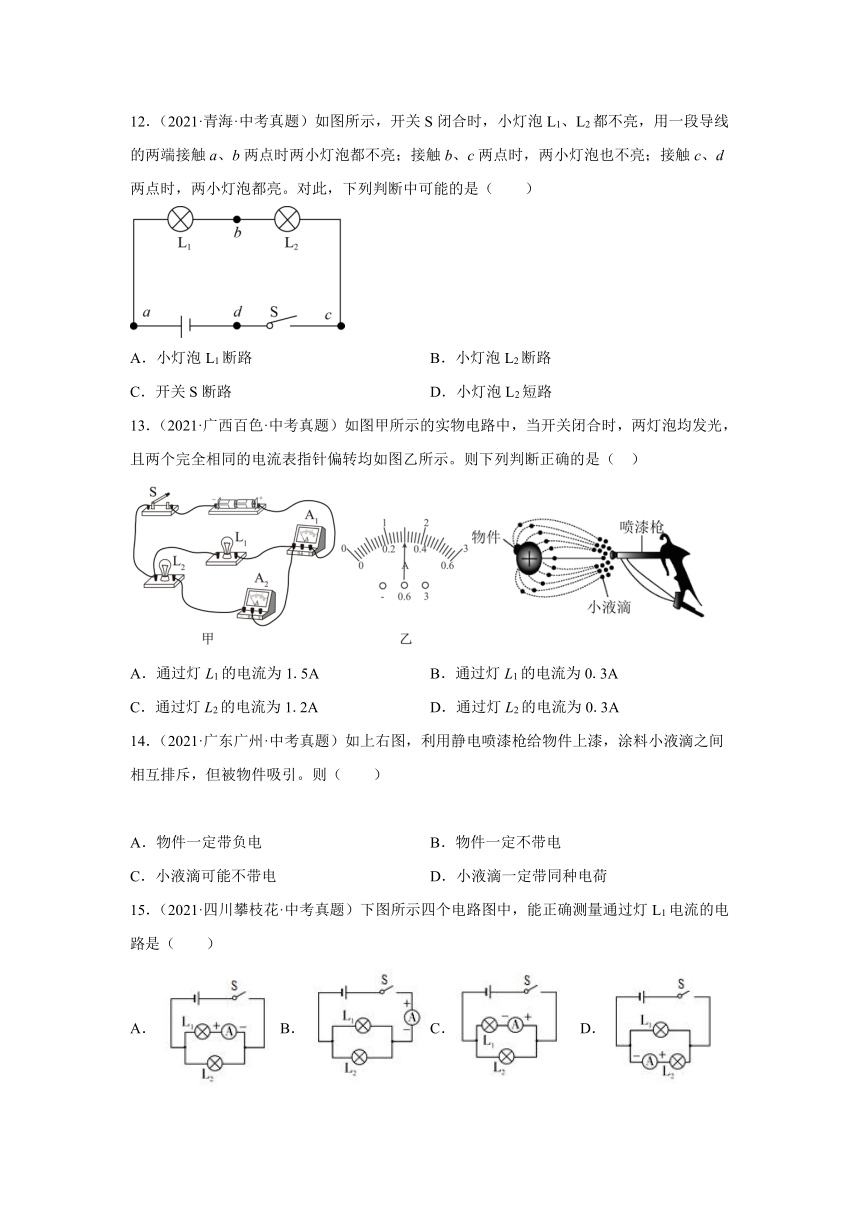

12．（2021·青海·中考真题）如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（　　）
A．小灯泡L1断路 B．小灯泡L2断路
C．开关S断路 D．小灯泡L2短路
13．（2021·广西百色·中考真题）如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A
14．（2021·广东广州·中考真题）如上右图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（　　）
A．物件一定带负电 B．物件一定不带电
C．小液滴可能不带电 D．小液滴一定带同种电荷
15．（2021·四川攀枝花·中考真题）下图所示四个电路图中，能正确测量通过灯L1电流的电路是（　　）
A． B． C． D．
二、填空题

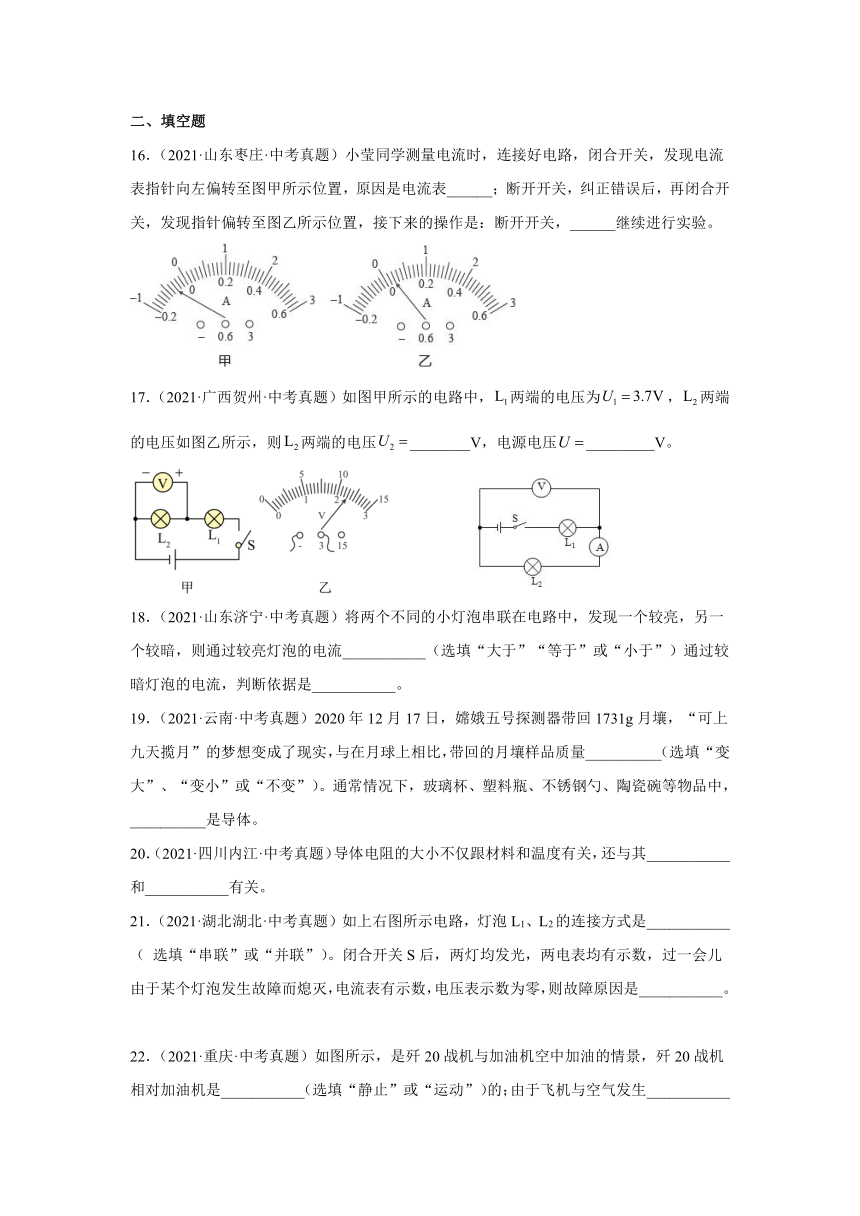

16．（2021·山东枣庄·中考真题）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
17．（2021·广西贺州·中考真题）如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
18．（2021·山东济宁·中考真题）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是___________。
19．（2021·云南·中考真题）2020年12月17日，嫦娥五号探测器带回1731g月壤，“可上九天揽月”的梦想变成了现实，与在月球上相比，带回的月壤样品质量__________（选填“变大”、“变小”或“不变”）。通常情况下，玻璃杯、塑料瓶、不锈钢勺、陶瓷碗等物品中，__________是导体。
20．（2021·四川内江·中考真题）导体电阻的大小不仅跟材料和温度有关，还与其___________和___________有关。
21．（2021·湖北湖北·中考真题）如上右图所示电路，灯泡L1、L2的连接方式是___________ （ 选填“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是___________。
22．（2021·重庆·中考真题）如图所示，是歼20战机与加油机空中加油的情景，歼20战机相对加油机是___________（选填“静止”或“运动”）的；由于飞机与空气发生___________而带上了大量的电荷，加油时有燃烧的危险，所以机体上装有尖端放电器。
23．（2021·天津·中考真题）请将图和图所示的测量结果填写在相应的空格处。
①电流表的示数是______A；
②物块的质量是______g。
24．（2021·辽宁阜新·中考真题）如下右图所示的电路中，闭合开关S后，两灯均发光，则甲是______表，乙是______表（均选填“电流”或“电压”）
25．（2021·广西贺州·中考真题）如下左图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。
26．（2021·四川自贡·中考真题）如上中图所示，A、B、C、D是四个接线柱，要使、并联，应用导线分别连接 ________ 两接线柱和连接 _______ 两接线柱。
27．（2021·上海·中考真题）在下左图所示的电路中，闭合开关S后，至少有一个电表发生变化，已知电路中只有一处故障，且发生在电阻 R1或R2上。请写出两电表的变化情况及其对应的故障。______、______ 。
28．（2021·山东威海·中考真题）避雷针能让建筑物避免雷击，当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是______体；若云层带正电，则电流的方向是______（选填“从云层到大地”或“从大地到云层”）。
29．（2021·山东枣庄·中考真题）如上右图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。
30．（2021·广西钦州·中考真题）图是一握力计的电路示意图，a、b、c、d是四个接线柱，仪表及定值电阻R0均未画出。M、N均为金属板，N固定不动，当金属片P向左移动时，R接入电路的阻值变______。若握力F增大时，要求仪表的示数也增大，则接线柱a、b之间应接入______，接线柱c、d之间应接入______（后两空选填“定值电阻”、“电流表”
或“电压表”）
三、作图题
31．（2021·湖北鄂州·中考真题）请根据实物图上右，画出对应的电路图。
32．（2021·四川凉山·中考真题）某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）______、______
四、实验题
33．（2021·广西贺州·中考真题）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是________（选填“相同”或“不相同”）的；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）；_______
（3）小明在连接电路时，开关应处于________（选填“闭合”或“断开”）状态；
（4）小明先将电流表接在所在的支路上，闭合开关，观察到灯发光，但灯不亮，电流表的示数为零，电路可能在的故障是_______（选填“灯断路”或“灯短路”）；
（5）排除故障后，他测出了支路上的电流，然后他把电流表依次接入电路分别测量出支路电流、干路电流，两次测得的结果都如图丙所示，则_______A、_______A．小明由此数据得出并联电路中干路电流和各支路电流的关系是________（写关系式即可）；
（6）本次实验的不足之处是：_______。
34．（2021·四川成都·中考真题）在“探究并联电路中的电流规律”实验中：
（1）小罗同学设计的实验电路如图甲所示，她选用的电源电压是3V。关于小灯泡规格的选择，下列说法正确的是______；
A．没有限制，可以任意选取 B．小灯泡的额定电压必须为3V
C．小灯泡的规格应该不同 D．必须保证小灯泡的额定电流相同
（2）小罗同学将电流表接在A处，闭合开关，电流表指针位置如图乙所示。她的电流表量程选择正确吗？答：______；
（3）在得出实验结论时，我们将图甲中A、B处的电流称为支路中的电流，C处的电流称为______电流。
参考答案
1．C 2．C 3．B 4．B 5．A 6．C 7．A 8．C 9．B 10．B 11．A 12．C
13．D 14．D 15．C 16．正负接线柱反接 改接小量程 17．2.3 6.0 18．等于 串联电路中，电流处处相等 19．不变 不锈钢勺 20．长度 横截面积
21．串联 L2短路 22．静止 摩擦起电（或摩擦） 23．0.30（或0.3） 53
24．电流 电压
25．C 长度
26．BD AC
27．电压表示数不变，电流表示数变大：R1短路 电流表示数变大，电压表示数变小：R2短路
28．导 从云层到大地
29．正 金属球到金属箔片
30．小 电压表 定值电阻
31．
32．
33．不相同 断开 L1断路 0.2 1 I=I1+I2 仅有一组实验数据，结论不具有普遍性
34．C 正确 干路
