2021-2022学年北师大版物理九年级上学期第十一章 简单电路 期末章节总复习C（含答案）

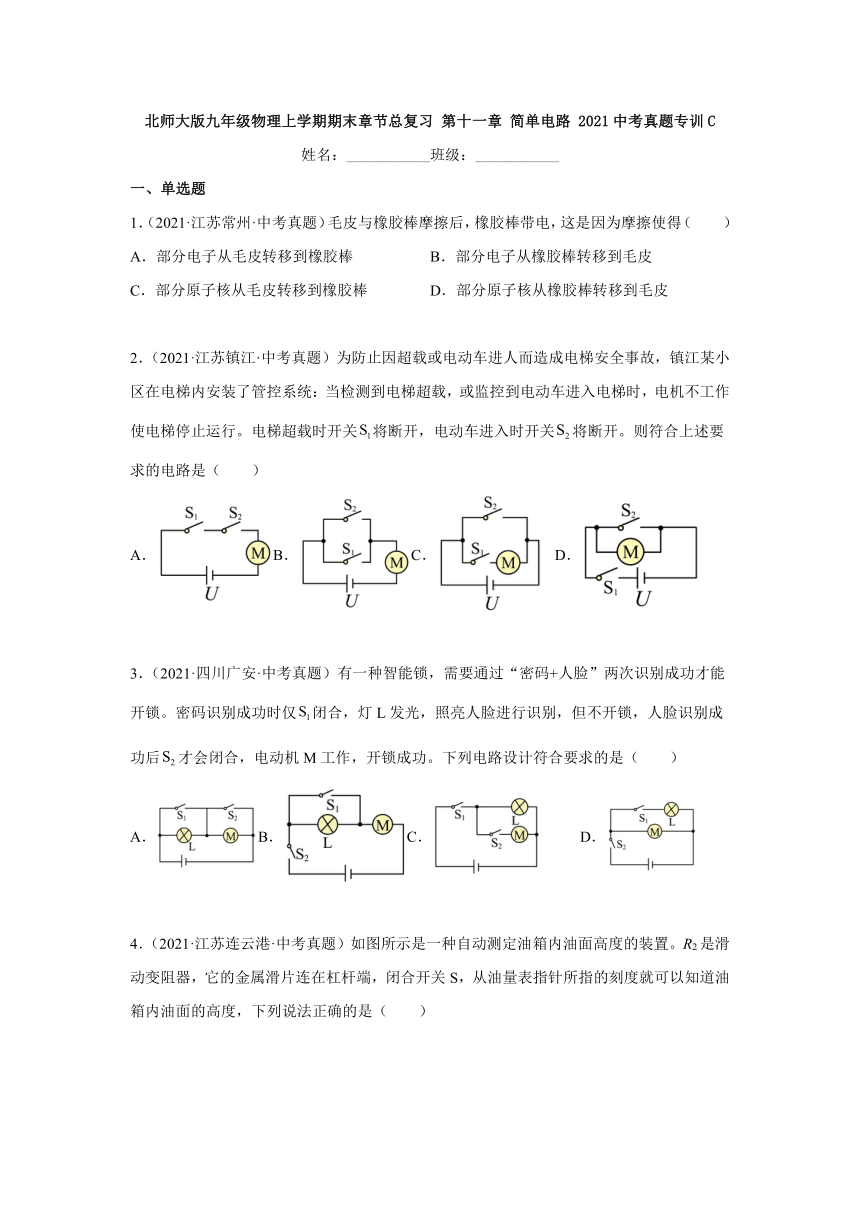

北师大版九年级物理上学期期末章节总复习 第十一章 简单电路 2021中考真题专训C
姓名：___________班级：___________
一、单选题
1．（2021·江苏常州·中考真题）毛皮与橡胶棒摩擦后，橡胶棒带电，这是因为摩擦使得（　　）
A．部分电子从毛皮转移到橡胶棒 B．部分电子从橡胶棒转移到毛皮
C．部分原子核从毛皮转移到橡胶棒 D．部分原子核从橡胶棒转移到毛皮
2．（2021·江苏镇江·中考真题）为防止因超载或电动车进人而造成电梯安全事故，镇江某小区在电梯内安装了管控系统：当检测到电梯超载，或监控到电动车进入电梯时，电机不工作使电梯停止运行。电梯超载时开关将断开，电动车进入时开关将断开。则符合上述要求的电路是（　　）
A．B．C． D．
3．（2021·四川广安·中考真题）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（　　）
A．B．C． D．

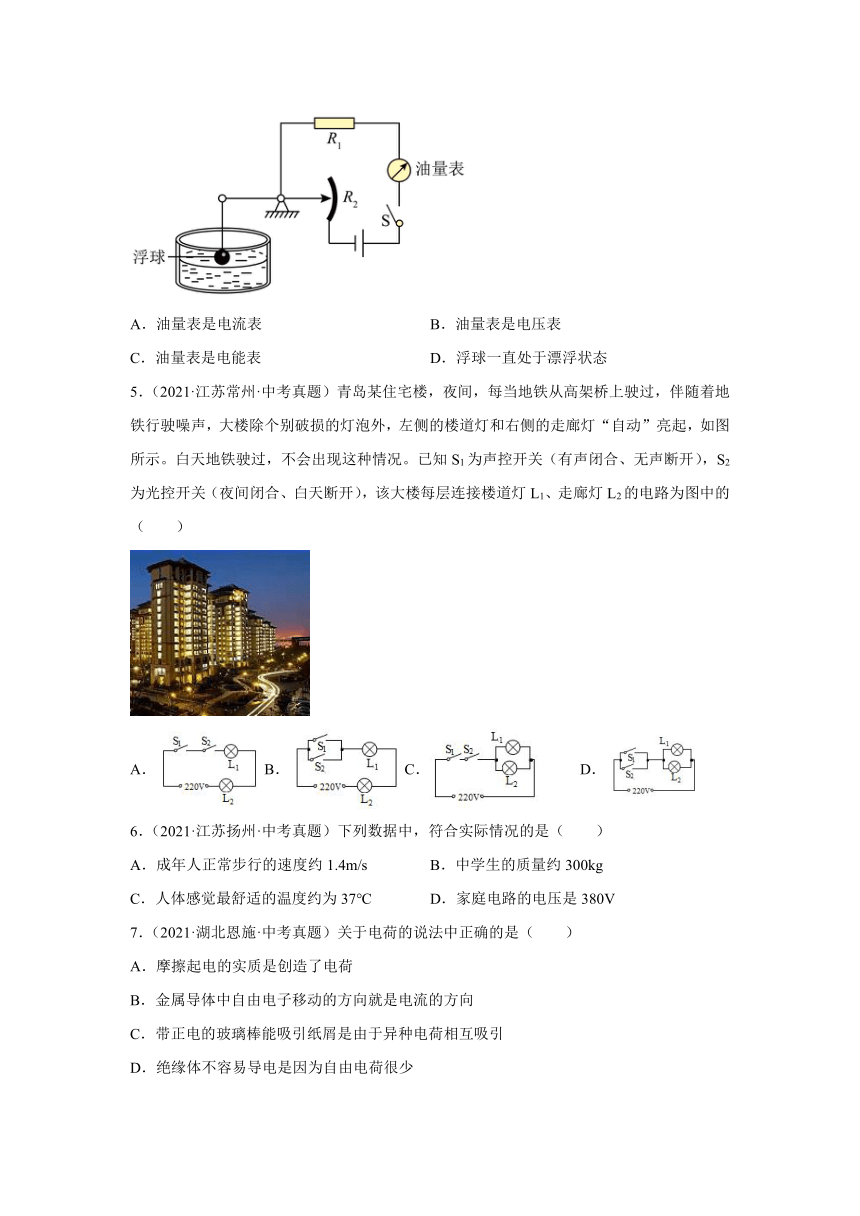

4．（2021·江苏连云港·中考真题）如图所示是一种自动测定油箱内油面高度的装置。R2是滑动变阻器，它的金属滑片连在杠杆端，闭合开关S，从油量表指针所指的刻度就可以知道油箱内油面的高度，下列说法正确的是（　　）
A．油量表是电流表 B．油量表是电压表
C．油量表是电能表 D．浮球一直处于漂浮状态
5．（2021·江苏常州·中考真题）青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（　　）
A．B．C． D．
6．（2021·江苏扬州·中考真题）下列数据中，符合实际情况的是（　　）
A．成年人正常步行的速度约1.4m/s B．中学生的质量约300kg
C．人体感觉最舒适的温度约为37℃ D．家庭电路的电压是380V
7．（2021·湖北恩施·中考真题）关于电荷的说法中正确的是（　　）
A．摩擦起电的实质是创造了电荷
B．金属导体中自由电子移动的方向就是电流的方向
C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引
D．绝缘体不容易导电是因为自由电荷很少

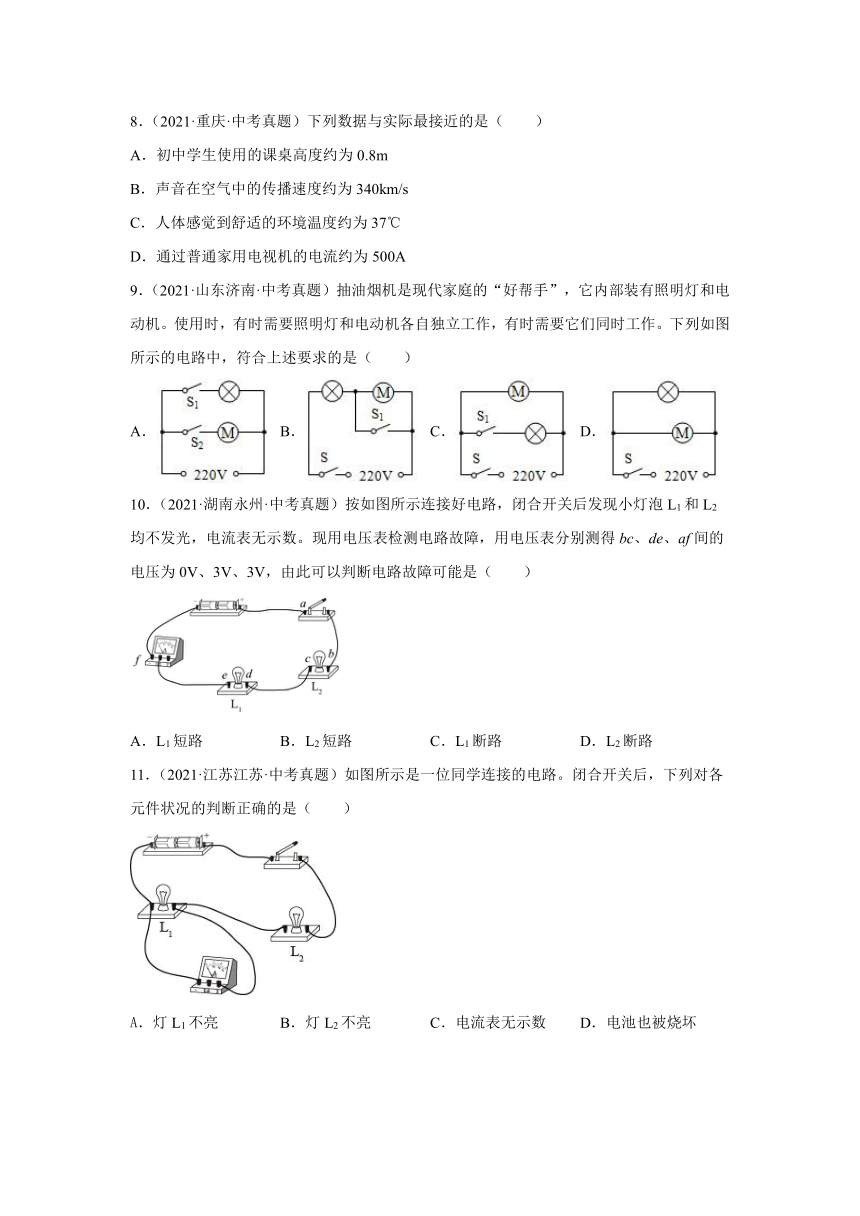

8．（2021·重庆·中考真题）下列数据与实际最接近的是（　　）
A．初中学生使用的课桌高度约为0.8m
B．声音在空气中的传播速度约为340km/s
C．人体感觉到舒适的环境温度约为37℃
D．通过普通家用电视机的电流约为500A
9．（2021·山东济南·中考真题）抽油烟机是现代家庭的“好帮手”，它内部装有照明灯和电动机。使用时，有时需要照明灯和电动机各自独立工作，有时需要它们同时工作。下列如图所示的电路中，符合上述要求的是（　　）
A． B． C． D．
10．（2021·湖南永州·中考真题）按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（　　）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
11．（2021·江苏江苏·中考真题）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）
灯L1不亮 B．灯L2不亮 C．电流表无示数 D．电池也被烧坏

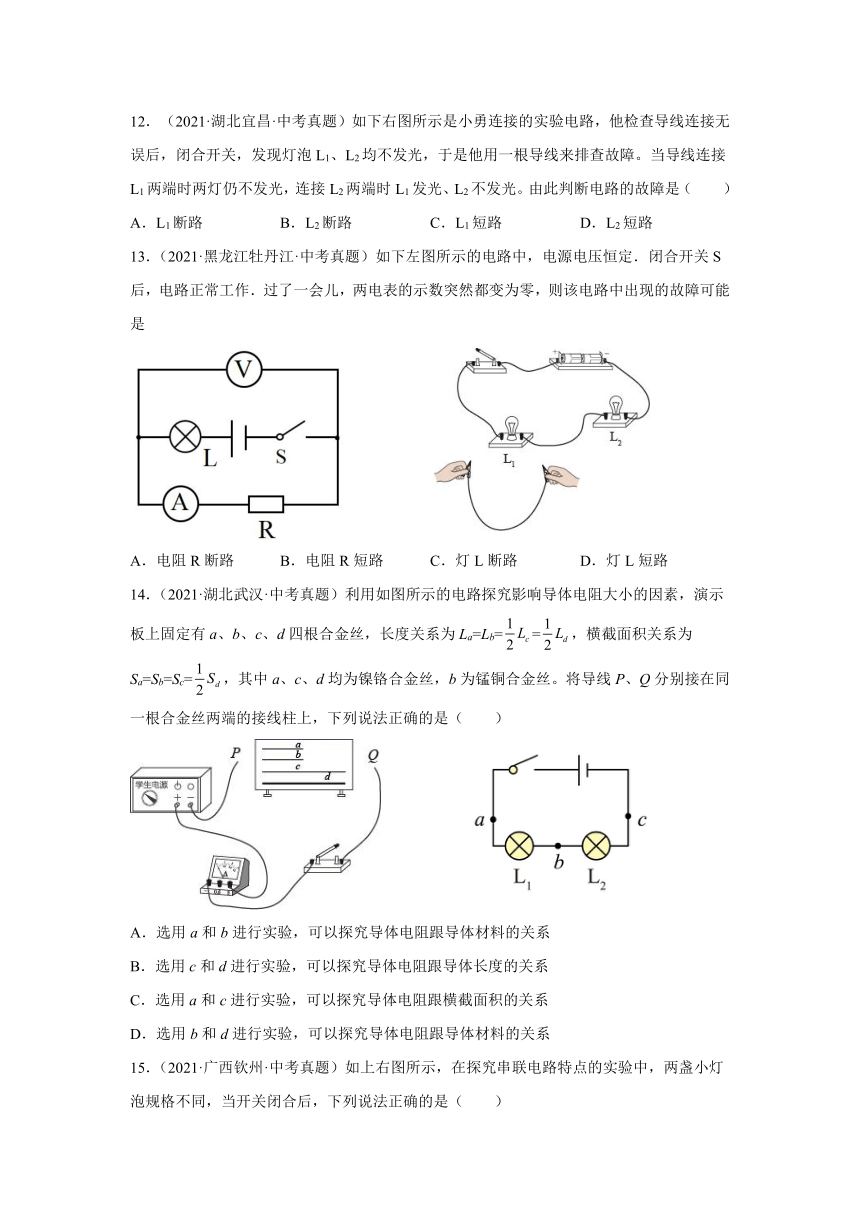

（2021·湖北宜昌·中考真题）如下右图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（　　）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
13．（2021·黑龙江牡丹江·中考真题）如下左图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是
A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路
14．（2021·湖北武汉·中考真题）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb==，横截面积关系为Sa=Sb=Sc=，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（　　）
A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系

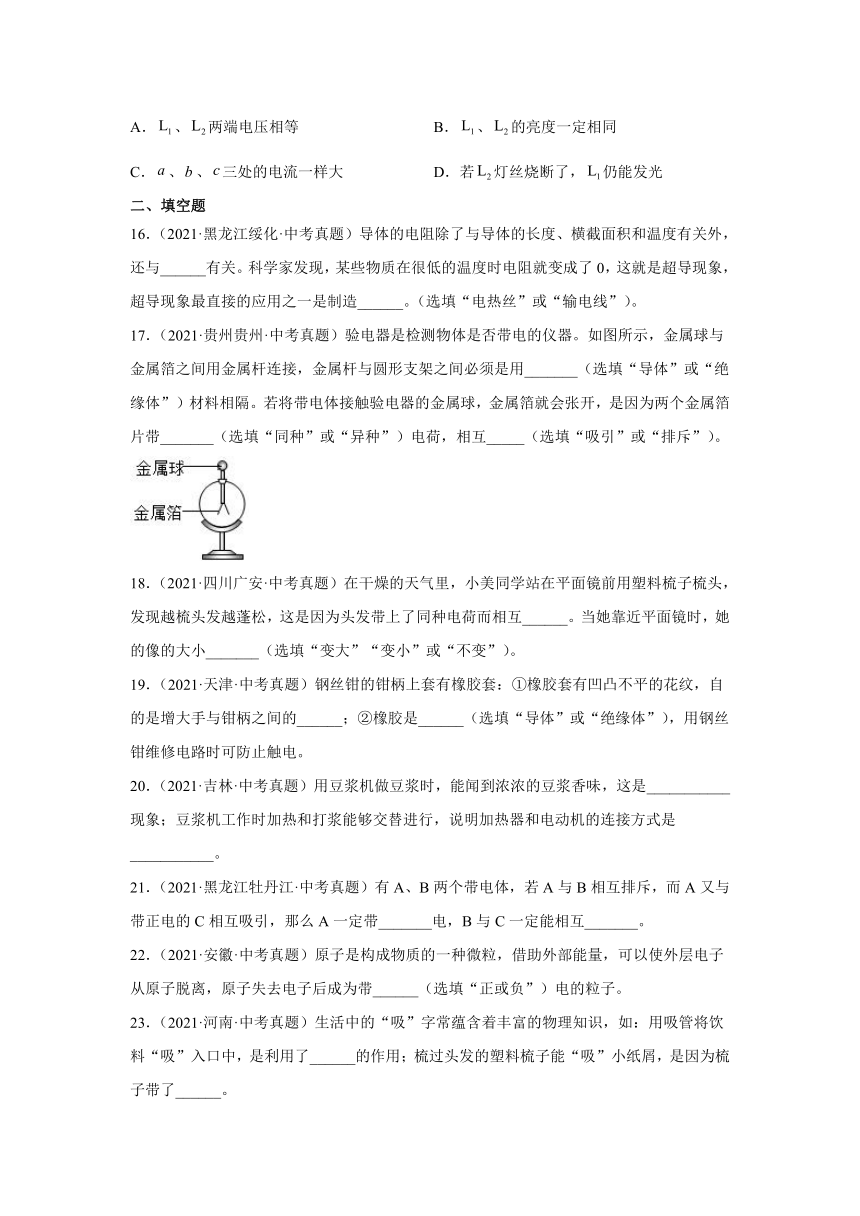

15．（2021·广西钦州·中考真题）如上右图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（　　）
A．、两端电压相等 B．、的亮度一定相同
C．、、三处的电流一样大 D．若灯丝烧断了，仍能发光
二、填空题
16．（2021·黑龙江绥化·中考真题）导体的电阻除了与导体的长度、横截面积和温度有关外，还与______有关。科学家发现，某些物质在很低的温度时电阻就变成了0，这就是超导现象，超导现象最直接的应用之一是制造______。（选填“电热丝”或“输电线”）。
17．（2021·贵州贵州·中考真题）验电器是检测物体是否带电的仪器。如图所示，金属球与金属箔之间用金属杆连接，金属杆与圆形支架之间必须是用_______（选填“导体”或“绝缘体”）材料相隔。若将带电体接触验电器的金属球，金属箔就会张开，是因为两个金属箔片带_______（选填“同种”或“异种”）电荷，相互_____（选填“吸引”或“排斥”）。
18．（2021·四川广安·中考真题）在干燥的天气里，小美同学站在平面镜前用塑料梳子梳头，发现越梳头发越蓬松，这是因为头发带上了同种电荷而相互______。当她面镜时，她的像的大小_______（选填“变大”“变小”或“不变”）。
19．（2021·天津·中考真题）钢丝钳的钳柄上套有橡胶套：①橡胶套有凹凸不平的花纹，自的是增大手与钳柄之间的______；②橡胶是______（选填“导体”或“绝缘体”），用钢丝钳维修电路时可防止触电。
20．（2021·吉林·中考真题）用豆浆机做豆浆时，能闻到浓浓的豆浆香味，这是___________现象；豆浆机工作时加热和打浆能够交替进行，说明加热器和电动机的连接方式是___________。
21．（2021·黑龙江牡丹江·中考真题）有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与C一定能相互_______。
22．（2021·安徽·中考真题）原子是构成物质的一种微粒，借助外部能量，可以使外层电子从原子脱离，原子失去电子后成为带______（选填“正或负”）电的粒子。
23．（2021·河南·中考真题）生活中的“吸”字常蕴含着丰富的物理知识，如：用吸管将饮料“吸”入口中，是利用了______的作用；梳过头发的塑料梳子能“吸”小纸屑，是因为梳子带了______。
24．（2021·辽宁辽宁·中考真题）有两个完全相同的不带电的验电器A与B。用丝绸摩擦过的玻璃棒去接触验电器B的金属球后，验电器B带______电；下图中是用有绝缘手柄的金属棒将验电器A与验电器B连接起来的瞬间，金属棒中的电流方向是______（选填“从A到B”或“从B到A”）。
25．（2021·广西百色·中考真题）丝绸摩擦过的玻璃棒带正电是因为玻璃棒 ______（选填“得到”或“失去”）电子；用丝绸摩擦过的玻璃棒接触验电器，验电器金属箔张开，如下右图所示。接触瞬间 ______（选填序号即可：①“有正电荷从玻璃棒转移到验电器”、②“有电子从验电器转移到玻璃棒”或③“没有电荷转移”）。
26．（2021·广西钦州·中考真题）图是一握力计的电路示意图，a、b、c、d是四个接线柱，仪表及定值电阻R0均未画出。M、N均为金属板，N固定不动，当金属片P向左移动时，R接入电路的阻值变______。若握力F增大时，要求仪表的示数也增大，则接线柱a、b之间应接入______，接线柱c、d之间应接入______（后两空选填“定值电阻”、“电流表”
或“电压表”）
27．（2021·辽宁大连·中考真题）毛皮摩擦过的橡胶棒因得到电子带______电，将该橡胶棒靠近轻质小球，二者互相排斥，则小球与橡胶棒带______种电荷（选填“同”或“异”）。
28．（2021·辽宁辽宁·中考真题）如图所示，验电器A带正电，用带有绝缘柄的金属棒将验电器A和不带电的验电器B的金属球连接起来，发现验电器B的金属箔片张开，则验电器B带______电，瞬间自由电子定向移动的方向是_______（选填“由A到B”或“由B到A”）。
29．（2021·四川攀枝花·中考真题）有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电，则甲物体带______电，乙物体带______电。
30．（2021·湖北湖北·中考真题）打出租车时，小丽的手在刚触车门时被“电”了一下，这常常是因为汽车在行驶过程中与空气______而带电引起的。小丽坐在车上，以司机为参照物，她是______ （选填“运动”或“静止”）的。
三、作图题
31．（2021·贵州安顺·中考真题）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
32．（2021·江苏常州·中考真题）请在图中以笔画线添加一根导线，使灯L1与灯L2并联。
四、实验题
33．（2021·山东莱芜·中考真题）小刚用如图所示的实验器材来研究调光台灯的工作原理，并连接了部分实验电路。
（1）小刚在连接实验电路之前，应该首先将开关______；
（2）请你用笔画线代替导线，帮小刚连接成完整的实验电路，并让开关闭合时滑动变阻器连入电路的电阻最大______；
（3）小刚连接完成上述实验电路，检查无误后，闭合开关。发现小灯泡不亮。小刚想：是不是电路中某处发生了断路？此时，小刚检验实验电路是否发生断路最简单的操作是：______，观察小灯泡是否发光；
（4）小强认为在电路中连入一只电流表，观察电流表是否有示数也能判断电路是否发生了断路。若按照小强的方法进行判断，电流表可以串联在这个电路中的 ______。
A．电源和开关之间 B．开关和小灯泡之间
C．小灯泡和滑动变阻器之间 D．滑动变阻器和电源之间
34．（2021·广西桂林·中考真题）如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，他猜想可能有以下原因：
猜想一：经过L1的电流比L2大。
猜想二：L1更加靠近电源正极。
为验证猜想，他做了以下探究。
（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为______A，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有______条通路；
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于______状态，最后发现仍是L1比L2更亮，说明猜想二______；
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L2熄灭、L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟______有关。
参考答案
1．A 2．A 3．C 4．A 5．C 6．A 7．D 8．A 9．A 10．C 11．A 12．B
13．C 14．A 15．C 16．材料（或导体材料） 输电线 17．绝缘体 同种 排斥
18．排斥 不变 19．摩擦 绝缘体 20．扩散 并联 21．负 吸引
22．正
23．大气压 电荷
24．正 从B到A
25．失去 有电子从验电器转移到玻璃棒
26．小 电压表 定值电阻
27．负 同
28．正 由B到A
29．负 负
30．摩擦 静止
31．
32．
33．断开 向右移动滑片 ABCD
34．0.2 一 断开 错误 电压
