2021-2022学年北师大版物理九年级第十一章 简单电路 期末专项训练 B （含答案）

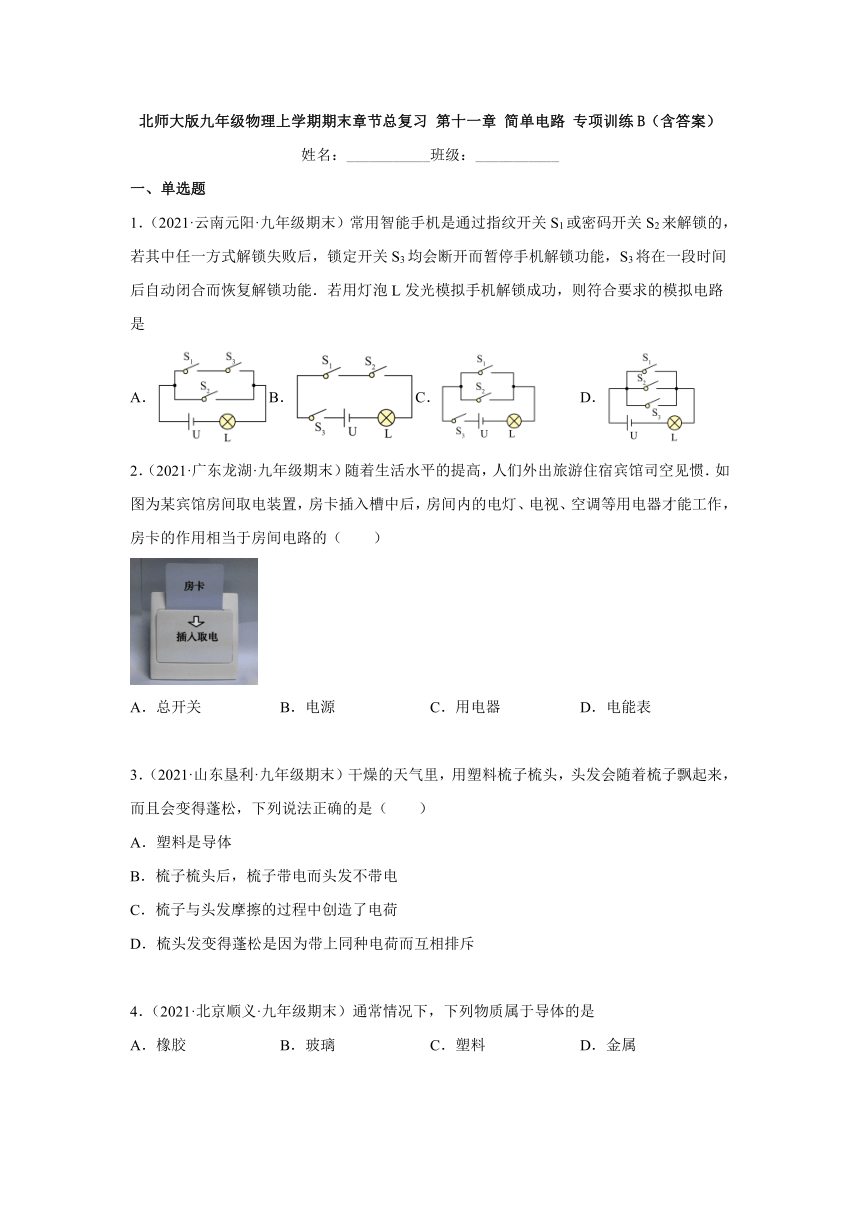

北师大版九年级物理上学期期末章节总复习 第十一章 简单电路 专项训练B（含答案）
姓名：___________班级：___________
一、单选题
1．（2021·云南元阳·九年级期末）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是
A．B．C． D．
2．（2021·广东龙湖·九年级期末）随着生活水平的提高，人们外出旅游住宿宾馆司空见惯．如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（　　）
A．总开关 B．电源 C．用电器 D．电能表
3．（2021·山东垦利·九年级期末）干燥的天气里，用塑料梳子梳头，头发会随着梳子飘起来，而且会变得蓬松，下列说法正确的是（　　）
A．塑料是导体
B．梳子梳头后，梳子带电而头发不带电
C．梳子与头发摩擦的过程中创造了电荷
D．梳头发变得蓬松是因为带上同种电荷而互相排斥
4．（2021·北京顺义·九年级期末）通常情况下，下列物质属于导体的是
A．橡胶 B．玻璃 C．塑料 D．金属

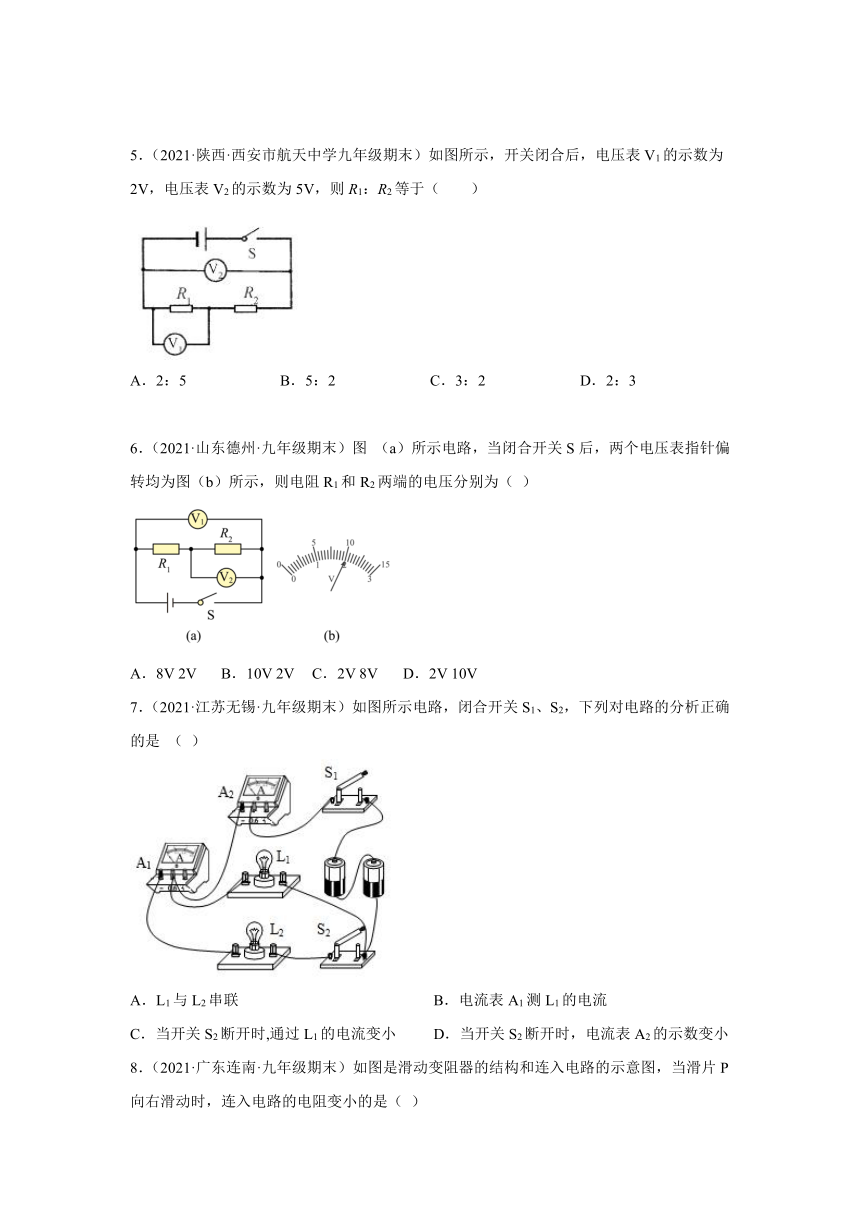

5．（2021·陕西·西安市航天中学九年级期末）如图所示，开关闭合后，电压表V1的示数为2V，电压表V2的示数为5V，则R1：R2等于（　　）
A．2：5 B．5：2 C．3：2 D．2：3
6．（2021·山东德州·九年级期末）图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
7．（2021·江苏无锡·九年级期末）如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是 （ ）
A．L1与L2串联 B．电流表A1测L1的电流
C．当开关S2断开时,通过L1的电流变小 D．当开关S2断开时，电流表A2的示数变小
8．（2021·广东连南·九年级期末）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（ ）
A．B．C． D．

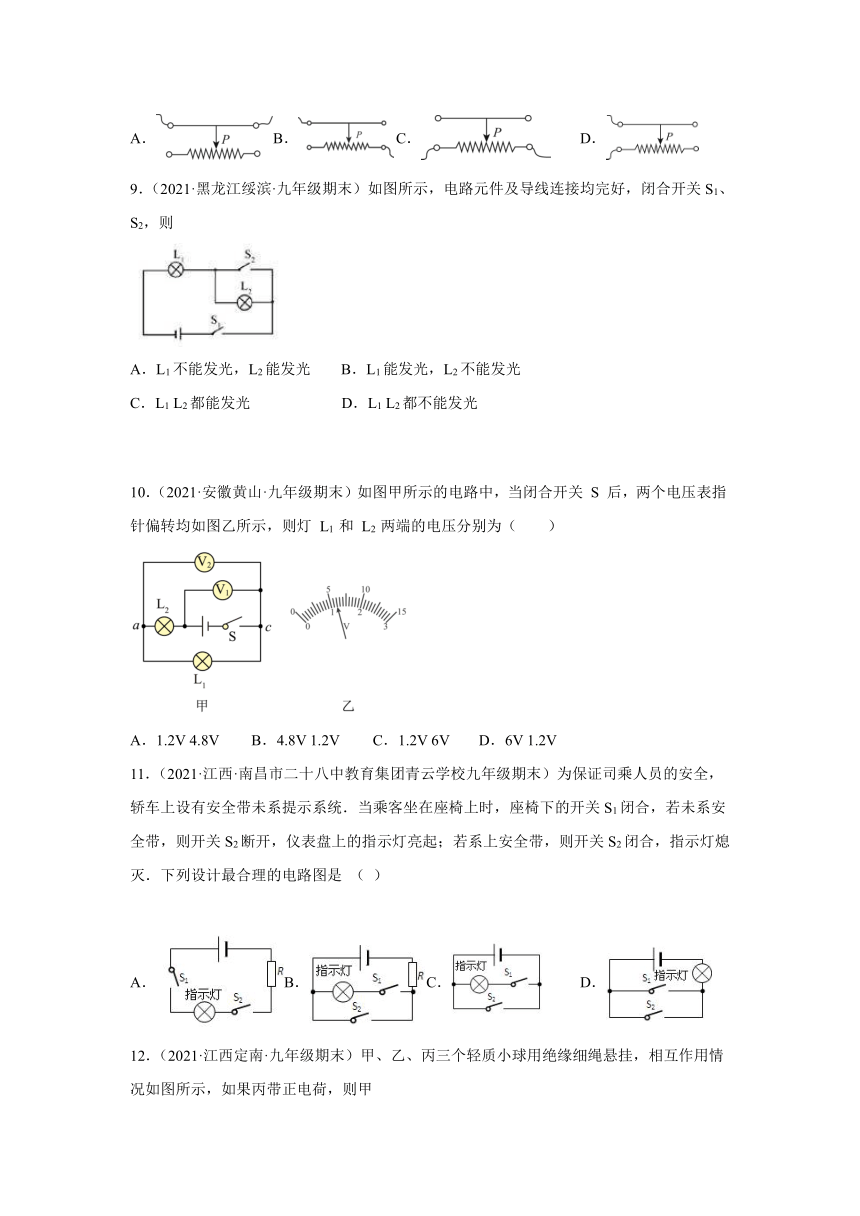

9．（2021·黑龙江绥滨·九年级期末）如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则
A．L1不能发光，L2能发光 B．L1能发光，L2不能发光
C．L1 L2都能发光 D．L1 L2都不能发光
10．（2021·安徽黄山·九年级期末）如图甲所示的电路中，当闭合开关 S 后，两个电压表指针偏转均如图乙所示，则灯 L1 和 L2 两端的电压分别为（　　）
A．1.2V 4.8V B．4.8V 1.2V C．1.2V 6V D．6V 1.2V
11．（2021·江西·南昌市二十八中教育集团青云学校九年级期末）为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是 （ ）
A．B．C． D．

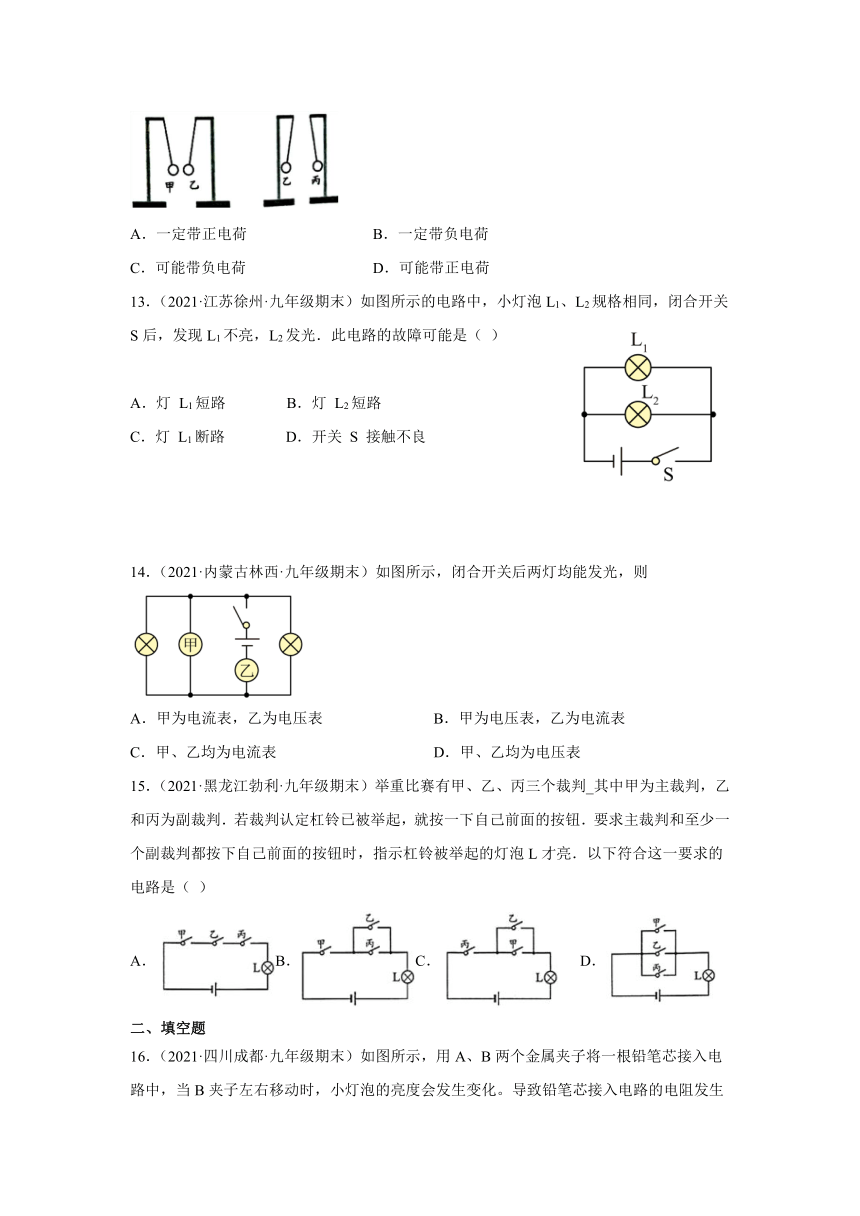

12．（2021·江西定南·九年级期末）甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲
A．一定带正电荷 B．一定带负电荷
C．可能带负电荷 D．可能带正电荷
13．（2021·江苏徐州·九年级期末）如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光．此电路的故障可能是（ ）
A．灯 L1短路 B．灯 L2短路
C．灯 L1断路 D．开关 S 接触不良
14．（2021·内蒙古林西·九年级期末）如图所示，闭合开关后两灯均能发光，则
A．甲为电流表，乙为电压表 B．甲为电压表，乙为电流表
C．甲、乙均为电流表 D．甲、乙均为电压表
15．（2021·黑龙江勃利·九年级期末）举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（ ）
A．B．C． D．
二、填空题

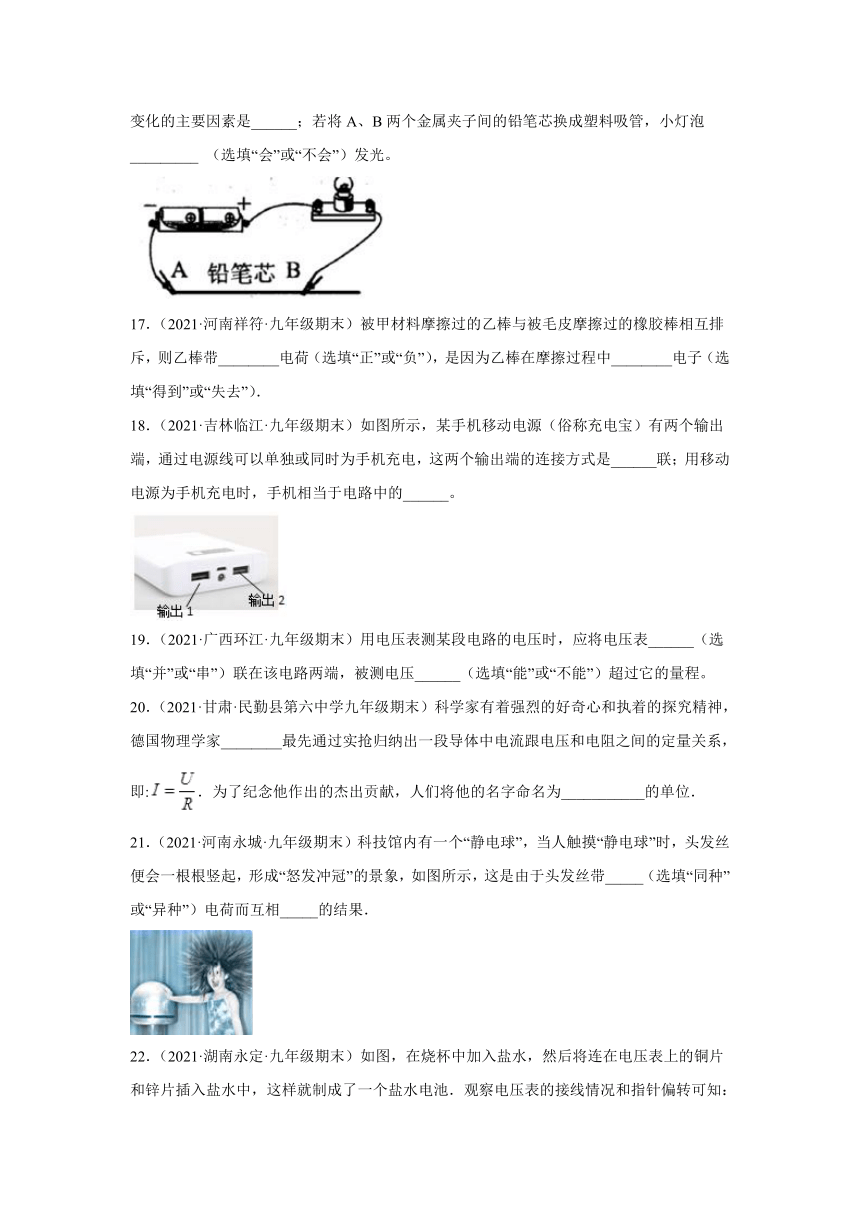

16．（2021·四川成都·九年级期末）如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。导致铅笔芯接入电路的电阻发生变化的主要因素是______；若将A、B两个金属夹子间的铅笔芯换成塑料吸管，小灯泡_________ （选填“会”或“不会”）发光。
17．（2021·河南祥符·九年级期末）被甲材料摩擦过的乙棒与被毛皮摩擦过的橡胶棒相互排斥，则乙棒带________电荷（选填“正”或“负”），是因为乙棒在摩擦过程中________电子（选填“得到”或“失去”）．
18．（2021·吉林临江·九年级期末）如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是______联；用移动电源为手机充电时，手机相当于电路中的______。
19．（2021·广西环江·九年级期末）用电压表测某段电路的电压时，应将电压表______（选填“并”或“串”）联在该电路两端，被测电压______（选填“能”或“不能”）超过它的量程。
20．（2021·甘肃·民勤县第六中学九年级期末）科学家有着强烈的好奇心和执着的探究精神，德国物理学家________最先通过实抢归纳出一段导体中电流跟电压和电阻之间的定量关系，即:．为了纪念他作出的杰出贡献，人们将他的名字命名为___________的单位．
21．（2021·河南永城·九年级期末）科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示，这是由于头发丝带_____（选填“同种”或“异种”）电荷而互相_____的结果．
22．（2021·湖南永定·九年级期末）如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 _____ 极，电池的电压为 _____ V．
23．（2021·吉林东辽·九年级期末）如上右图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L2两端的电压为 __________ V； 若断开开关，电压表示数将 __________ （选填 “变大”“变小”或“不变”）。
24．（2021·云南昭阳·九年级期末）小明按下图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如下图乙所示，则L2两端的电压为________V，L1两端的电压为_______V．
25．（2021·河北·定兴二中九年级期末）如图所示电路,开关S闭合后,两灯均发光,电压表测的是灯___(选填“L1”或“L2”)两端电压．一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是___( 选填“L1短路”.“L1断路”或“L2断路”)．
26．（2021·黑龙江绥棱·九年级期末）如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为____V，L2两端的电压为____V．
27．（2021·吉林长春·九年级期末）某同学连接的电路如上右图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为________，L2两端的电压为________．
28．（2021·四川自贡·九年级期末）如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表示数为A2，测量通过灯泡 ______ 的电流。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比 ______ （选填“变大”、“变小”或“不变”）。
29．（2021·江西章贡·九年级期末）两段材料相同、长度相等、横截面积不同的圆柱形导体A、B，A比B的横截面积大，它们的电阻关系是RA________RB；将它们串联在电路中，如图所示，则通过它们的电流关系是IA________IB．（以上两空均填“＞”、“=”或“＜”）
30．（2021·四川船山·九年级期末）用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能______；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相______而张开；接触的瞬间，电流方向______（选填序号即可：①“从梳子到金属球”或②“从金属球到梳子”）。
三、作图题
31．（2021·湖南娄星·九年级期末）根据如图所示的实物连线图，在右边虚线框内画出对应的电路图。
32．（2021·广东广宁·九年级期末）近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，提醒司机有乘客需要下车．请设计一个符合要求的电路图．（已画出指示灯和电源，如图所示）
33．（2021·内蒙古林西·九年级期末）根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图．（导线不能交叉）要求：
（1）只闭合S1时，红灯发光，绿灯不发光
（2）S1、S2都闭合时，两灯都发光
（3）只闭合S2时，两灯均不发光．
四、实验题
34．（2021·湖南鹤城·九年级期末）如图所示,在探究影响导体电阻大小因素的实验中,导线a、b、c粗细相同,b、d粗细不同,a、b、d长度相同．
(1)该实验是通过观察 ________ 的示数间接比较导线电阻的大小;
(2)选用导线a、b分别接入电路中,是为了探究电阻大小跟导体的 ________ 有关;
(3)选用导线b、c分别接入电路中,是为了探究电阻大小跟导体的 ________ 有关;
(4)选用导线 ________ 分别接入电路中,是为了探究电阻大小跟导体的横截面积有关;
(5)影响导体电阻大小因素除了上述因素外,还可能跟 ________ 有关．
35．（2021·河南新蔡·九年级期末）“探究串联电路特点”时小明选用两只规格相同的灯泡连接的电路如图甲所示．
（1）闭合开关S后，发现灯L1发光，L2不发光．同学们有以下几种猜想：①L2灯丝断了；②L2短路；③灯L2也工作，但L2中电流比L1中电流小．以上猜想中正确有 ______ （填序号）．
（2）为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把 ______ 接入，闭合开关前，发现其中一个电表指针如图乙所示，出现这种现象的原因是 ______ ．
（3）在寻找“串联电路的电压关系”时，小明将电压表并联在L1两端，闭合开关，电压
表示数如图丙所示，为了使实验结果更准确，接下来他应该 ______ ．
（4）正确实验操作后，测得A、B、C三处的电流记IA、IB、IC，测得AB、BC、AC两点间的电压UAB、UBC、UAC．下列说法正确的是 ______
A．IA＞IB＞IC B．IA＜IB＜IC C．UAB=UBC=UAC D．UAC=UAB+UBC
（5）为了使结论更有普遍性，可采用的方法是： ______ ．
A、换用不同规格灯泡多次实验 B、改变电源电压多次实验．
五、计算题
36．（2021·云南砚山·九年级期末）如图甲所示的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙所示。求：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？若灯泡L2的灯丝烧断，A1的示数是多少？
37．（2021·四川安居·九年级期末）在图所示的电路中，电源电压恒定不变，R1的阻值为30欧，变阻器R2上标有 “20Ω 2A”字样。将变阻器R2的划片P移到某一位置后，闭合电键S，通过R1的电流为0.2安，电流表A2的示数为如图所示。求：
(1)电源电压U；
(2)通过电阻R2的电流I2；
(3)安全状态下，电路所消耗的最大总功率P总最大。
参考答案
1．C 2．A 3．D 4．D 5．D 6．A 7．D 8．B 9．B 10．A 11．B 12．C
13．C 14．B 15．B 16．铅笔芯接入电路的长度 不会 17．负 得到
18．并 用电器 19．并 不能 20．欧姆 电阻 21．同种 排斥
22．负 0.6 23．1 变大 24．2 8 25．L1 L1断路
26．1.5 4.5 27．4V 2V 28．L2 变小 29．＜ ＝
30．吸引轻小物体 排斥 ②
31．
32．
33．
34．电流表 材料 长度 )b、d 温度
35．② 电流表 电流表指针没有调零 断开开关,电压表换用0 3V量程,然后再进行实验 D A
36．（1）3V，3V；（2）1A，0.5A，1A
37．(1) 6V；(2)0.8A；(3)13.2W
