2021—2022学年人教版九年级物理全一册期末专题复习电学综合计算题（Word版含答案）

2021—2022学年人教版九年级物理全一册专题训练 电学综合计算题

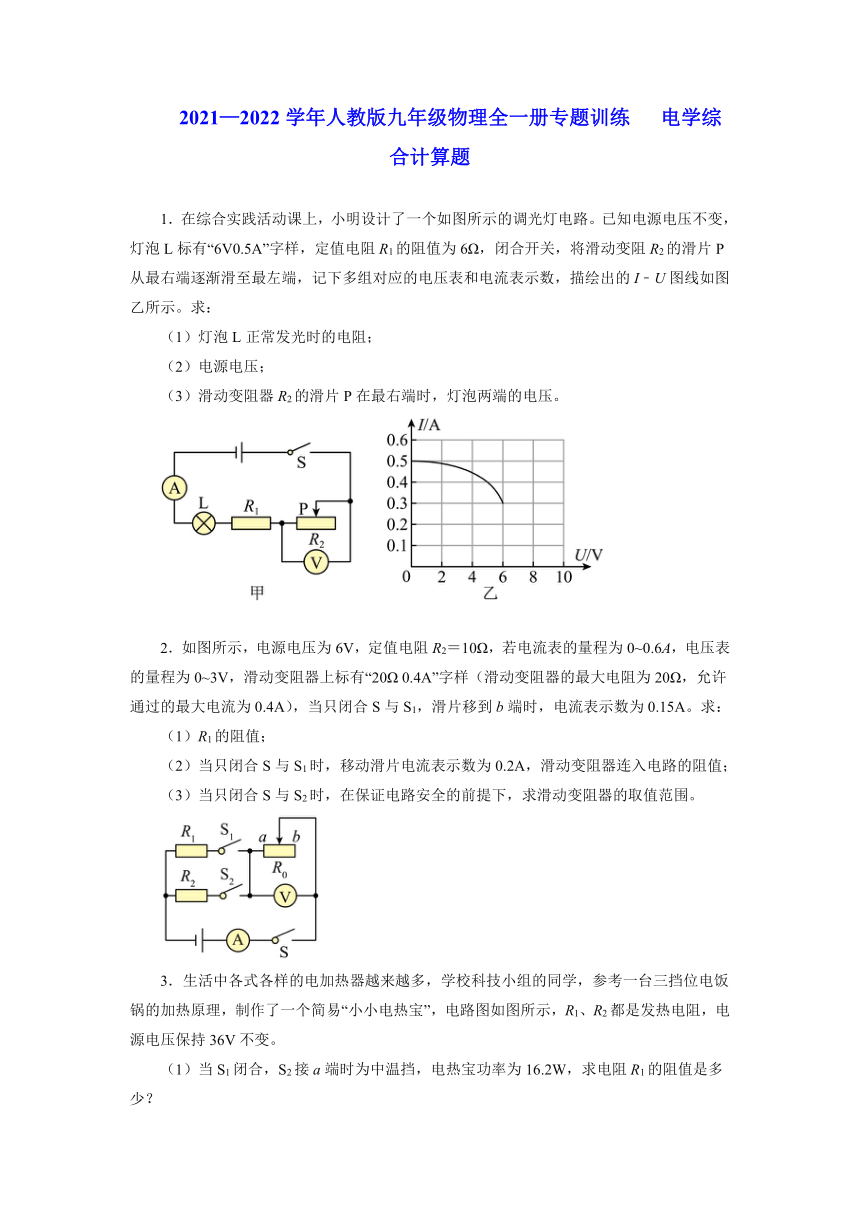

1．在综合实践活动课上，小明设计了一个如图所示的调光灯电路。已知电源电压不变，灯泡L标有“6V0.5A”字样，定值电阻R1的阻值为6Ω，闭合开关，将滑动变阻R2的滑片P从最右端逐渐滑至最左端，记下多组对应的电压表和电流表示数，描绘出的I﹣U图线如图乙所示。求：
（1）灯泡L正常发光时的电阻；
（2）电源电压；
（3）滑动变阻器R2的滑片P在最右端时，灯泡两端的电压。
2．如图所示，电源电压为6V，定值电阻R2＝10Ω，若电流表的量程为0~0.6A，电压表的量程为0~3V，滑动变阻器上标有“20Ω 0.4A”字样（滑动变阻器的最大电阻为20Ω，允许通过的最大电流为0.4A），当只闭合S与S1，滑片移到b端时，电流表示数为0.15A。求：
（1）R1的阻值；
（2）当只闭合S与S1时，移动滑片电流表示数为0.2A，滑动变阻器连入电路的阻值；
（3）当只闭合S与S2时，在保证电路安全的前提下，求滑动变阻器的取值范围。
3．生活中各式各样的电加热器越来越多，学校科技小组的同学，参考一台三挡位电饭锅的加热原理，制作了一个简易“小小电热宝”，电路图如图所示，R1、R2都是发热电阻，电源电压保持36V不变。
（1）当S1闭合，S2接a端时为中温挡，电热宝功率为16.2W，求电阻R1的阻值是多少？
（2）当S1闭合，S2接b端时为高温挡，电热宝功率为37.8W，求电路中总电流为多少？电阻R2的阻值是多少？
（3）电热宝在低温挡工作时，2min能产生多少焦的热量？
4．蒸汽电熨斗不会出现将衣物烧焦，它是在调温型电熨斗的基础上增加蒸汽发生装置和蒸汽控制器而成，如图为一款利用高温水蒸气熨烫衣服的便携式挂烫机，它的正常工作电压为220V，水箱装水最多0.4kg加热功率有大小两个挡位，设计师最初设计的内部电路有如图，其中电热丝R1=56Ω，R2=44Ω。求：
（1）该挂烫机最大电流为多少？
（2）请分别计算这款挂烫机两个挡位的额定功率是多少？
（3）在用电高峰期，小玲关闭家中其他用电器，只让挂烫机通电使其处于工作状态，1min能使转速为3000r/kW·h的电能表转盘转了51转，则挂烫机的实际电功率为多少？

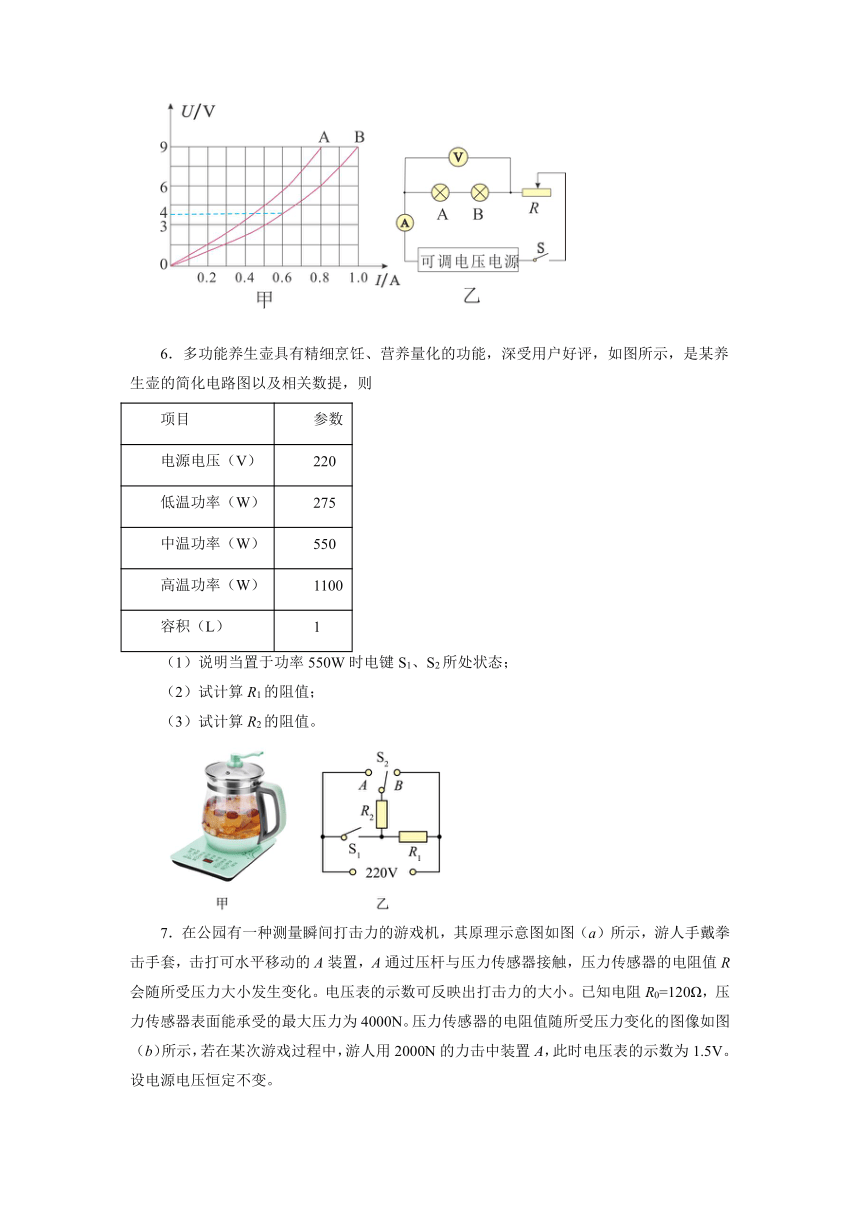

5．现有一个可调电压电源，两盏小灯泡A、B，规格分别为：A灯“9V 7.2W”、B灯“9V 9W”，两盏小灯泡的电流电压关系如图甲所示，在保证电路安全的情况下，进行以下实验：
（1）若将A、B两盏小灯泡并联接在可调电压电源两端，电源电压调节为9V，求：工作1min，两盏小灯泡消耗的总电能；
（2）若将A、B两盏小灯泡串联接在该电源两端，调节电源电压，使其中一盏灯正常发光，求此时另一盏灯的实际电功率；
（3）若将电路元件按如图乙所示连接，电源电压调节为22V，滑动变阻器R铭牌上标有“50Ω2A”的字样，电压表量程为0~15V，电流表量程为0~0.6A，当滑动变阻器滑片P在某个点，电压表读数为7.5V，求：将滑动变阻器滑片从这个点开始向左滑动的过程中，滑动变阻器阻值变化范围。
6．多功能养生壶具有精细烹饪、营养量化的功能，深受用户好评，如图所示，是某养生壶的简化电路图以及相关数提，则
项目 参数
电源电压（V） 220
低温功率（W） 275
中温功率（W） 550
高温功率（W） 1100
容积（L） 1
（1）说明当置于功率550W时电键S1、S2所处状态；
（2）试计算R1的阻值；
（3）试计算R2的阻值。
7．在公园有一种测量瞬间打击力的游戏机，其原理示意图如图（a）所示，游人手戴拳击手套，击打可水平移动的A装置，A通过压杆与压力传感器接触，压力传感器的电阻值R会随所受压力大小发生变化。电压表的示数可反映出打击力的大小。已知电阻R0=120Ω，压力传感器表面能承受的最大压力为4000N。压力传感器的电阻值随所受压力变化的图像如图（b）所示，若在某次游戏过程中，游人用2000N的力击中装置A，此时电压表的示数为1.5V。设电源电压恒定不变。
（1）此时电路中的电流是多少毫安？
（2）电源电压是多少？
（3）当装置A不受打击力作用时，电压表的示数是多少？
8．图甲是一种电热水龙头，图乙是其简化电路图。旋转手柄可使扇形开关S同时接触两个相邻触点，从而控制流出的水为冷水、温水或热水。已知R1、R2是电热丝，R1＝22Ω，热水挡的电功率是3.3kW。求：
（1）S旋到温水挡时的电功率？
（2）电热丝R2的阻值？
（3）当S旋到热水挡时，1min能放出2kg、40℃的热水，若电热水龙头加热的效率是90%，则水的初温是多少℃？[c水＝4.2×103J/（kg ℃），计算结果保留一位小数]
9．如图所示，灯泡L标有“6V 3W”的字样，开关S闭合，当滑片P在最左端时，灯泡正常发光。当滑片P在最右端时，电压表的示数为4.8V（假定灯泡电阻不随温度变化而变化）。求：
（1）灯泡的电阻R1；
（2）电源电压U；
（3）滑动变阻器的最大阻值R0。
10．如图所示，电源电压U不变，灯L上标有“12V 12W”，忽略温度对灯丝电阻的影响。当闭合开关S、断开S1、S2，将滑动变阻器R的滑片P从b端滑到某一位置时，灯L恰好正常发光。此过程滑动变阻器R接入电路的电阻减小了6，电流表示数变化0.2A。保持滑动变阻器滑片P的位置不变，闭合开关S1、S2，电流表示数与灯L正常发光时比较又变化了2A。求：
（1）电源电压U；
（2）电阻R0的阻值；
（3）当三个开关S、S1、S2都闭合时，且保证电路安全的情况下，调节滑动变阻器滑片P的位置，电路消耗总功率的最小值。
11．在我们的日常生活中，有一种测量物体质量的电子秤，其测量部分的原理如图中的虚线框所示，它主要由压力传感器R（电阻值会随所受压力的大小而发生变化的可变电阻），定值电阻R0（保护电阻），显示体重大小的仪表A（实质上是电流表）组成，且已知压力传感器R的电阻值与所受压力的关系如下表所示，当踏板收到的压力为1000N时，电流表示数为0.03A；设踏板和压杆的质量忽略不计，电源电压恒为6V，取g＝10N/kg；求：
压力F/N 0 250 500 750 1000 1250 1500 1750 2000
电阻R/Ω 200 175 150 125 100 75 50 25 0
（1）R0的阻值为多少？
（2）如果某物体放在该秤踏板上，电流表的示数为0.04A，这个物体的质量为多少kg？
（3）在该电子秤的量程范围内，电流表的示数范围是多少？
12．如图甲为新型电饭锅，它采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。其简化电路如图乙所示，其中和均为电热丝，是自动控制开关。煮饭时，把电饭锅接入电路中，在电饭锅工作的内，电路中总电流随时间变化的图象如图丙所示。求：
（1）和都闭合时电饭锅的电功率；
（2）电热丝的阻值；
（3）这内电饭锅产生的热量。
13．如图所示电路，电源电压保持不变，已知定值电阻R2的阻值为10Ω滑动变阻器R3上标有“30Ω 1A”字样。当滑动变阻器R3的滑片Р调到最左端，闭合开关S1、S2时，电压表的示数为3V，电流表的示数为0.5A。求：
（1）定值电阻R1的阻值是多少？
（2）只闭合开关S1，滑动变阻器R3的滑片Р调到最右端时，电压表的示数是多少？
（3）只闭合开关S2，电路中最大电流是多少？
参考答案
1．（1）12Ω；（2）9V；（3）3.6V
2．（1）20Ω；（2）10Ω；（3）5Ω~10Ω
3．（1）80Ω；（2）1.05A，60Ω；（3）1110.9J
4．（1）5A；（2）484W，1100W；（3）1020W
5．（1）972J；（2）4.8W；（3）29~20Ω
6．（1）S1闭合，S2置于A点；（2）88Ω；（3）88Ω
7．（1）12.5mA；（2）6V；（3）1V
8．（1）1100W；（2）44Ω；（3）18.8℃
9．（1）12Ω；（2）6V；（3）48Ω
10．（1）24V；（2）24Ω；（3）56W
11．（1）100Ω；（2）150kg；（3）0.02A~0.06A
12．（1）；（2）220Ω；（3）
13．（1）15Ω；（2）1V；（3）0.3A
