2021—2022学年人教版九年级物理全一册期末专题训练 第十九章生活用电章末测试卷（附答案）

2021—2022学年人教版九年级物理全一册第十九章 生活用电 章末测试卷

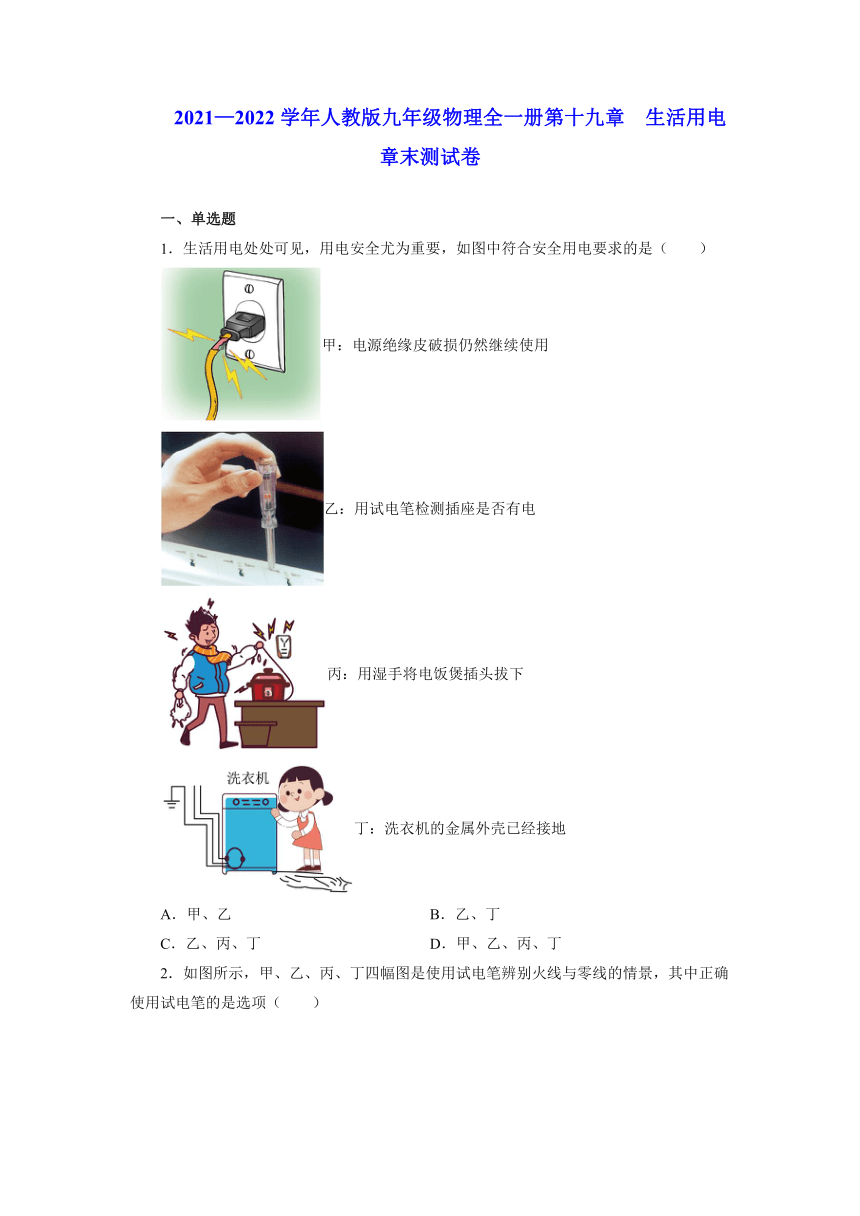

一、单选题
1．生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（　　）
甲：电源绝缘皮破损仍然继续使用
乙：用试电笔检测插座是否有电
丙：用湿手将电饭煲插头拔下
丁：洗衣机的金属外壳已经接地
A．甲、乙 B．乙、丁
C．乙、丙、丁 D．甲、乙、丙、丁

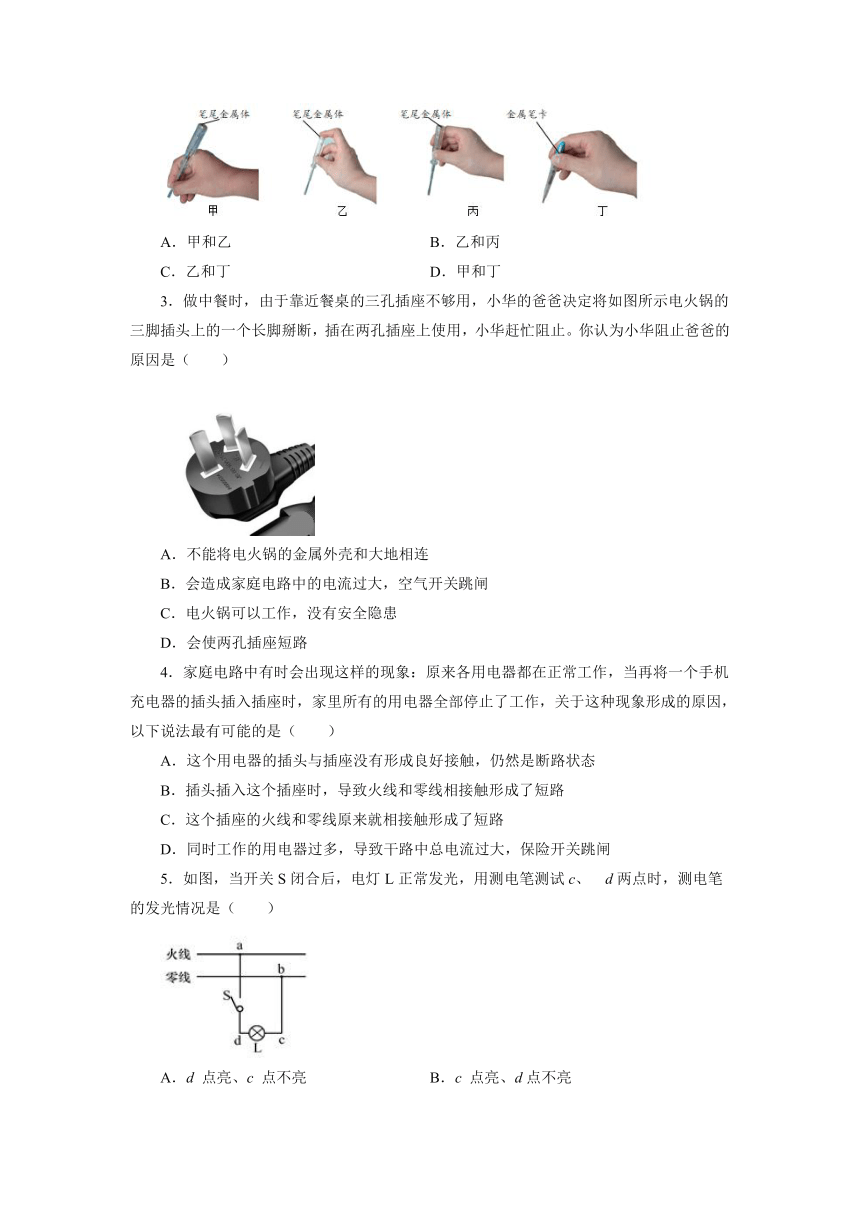

2．如图所示，甲、乙、丙、丁四幅图是使用试电笔辨别火线与零线的情景，其中正确使用试电笔的是选项（　　）
A．甲和乙 B．乙和丙
C．乙和丁 D．甲和丁
3．做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。你认为小华阻止爸爸的原因是（　　）
A．不能将电火锅的金属外壳和大地相连
B．会造成家庭电路中的电流过大，空气开关跳闸
C．电火锅可以工作，没有安全隐患
D．会使两孔插座短路
4．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象形成的原因，以下说法最有可能的是（　　）
A．这个用电器的插头与插座没有形成良好接触，仍然是断路状态
B．插头插入这个插座时，导致火线和零线相接触形成了短路
C．这个插座的火线和零线原来就相接触形成了短路
D．同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
5．如图，当开关S闭合后，电灯L正常发光，用测电笔测试c、 d两点时，测电笔的发光情况是（ ）
A．d 点亮、c 点不亮 B．c 点亮、d点不亮
C．c、d 点都亮 D．c、d 点都不亮

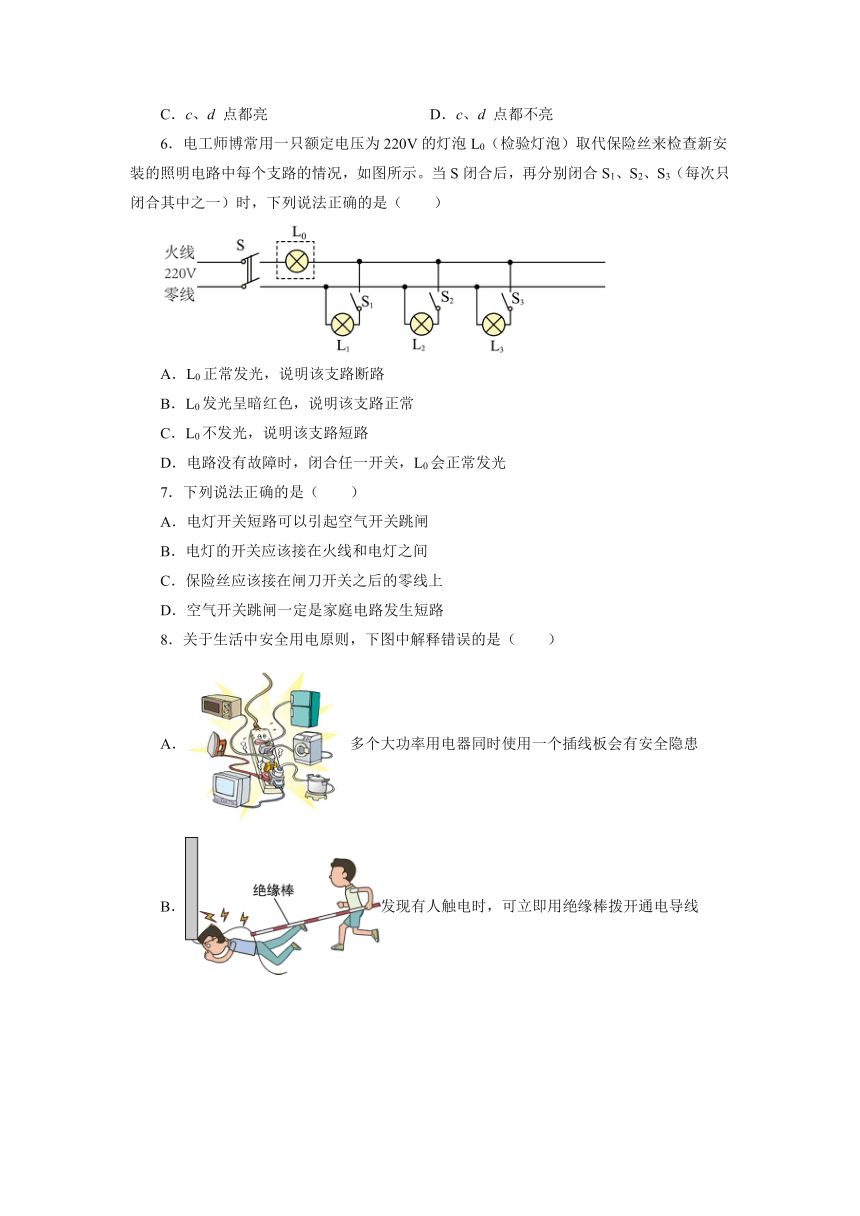

6．电工师博常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一）时，下列说法正确的是（　　）
A．L0正常发光，说明该支路断路
B．L0发光呈暗红色，说明该支路正常
C．L0不发光，说明该支路短路
D．电路没有故障时，闭合任一开关，L0会正常发光
7．下列说法正确的是（　　）
A．电灯开关短路可以引起空气开关跳闸
B．电灯的开关应该接在火线和电灯之间
C．保险丝应该接在闸刀开关之后的零线上
D．空气开关跳闸一定是家庭电路发生短路

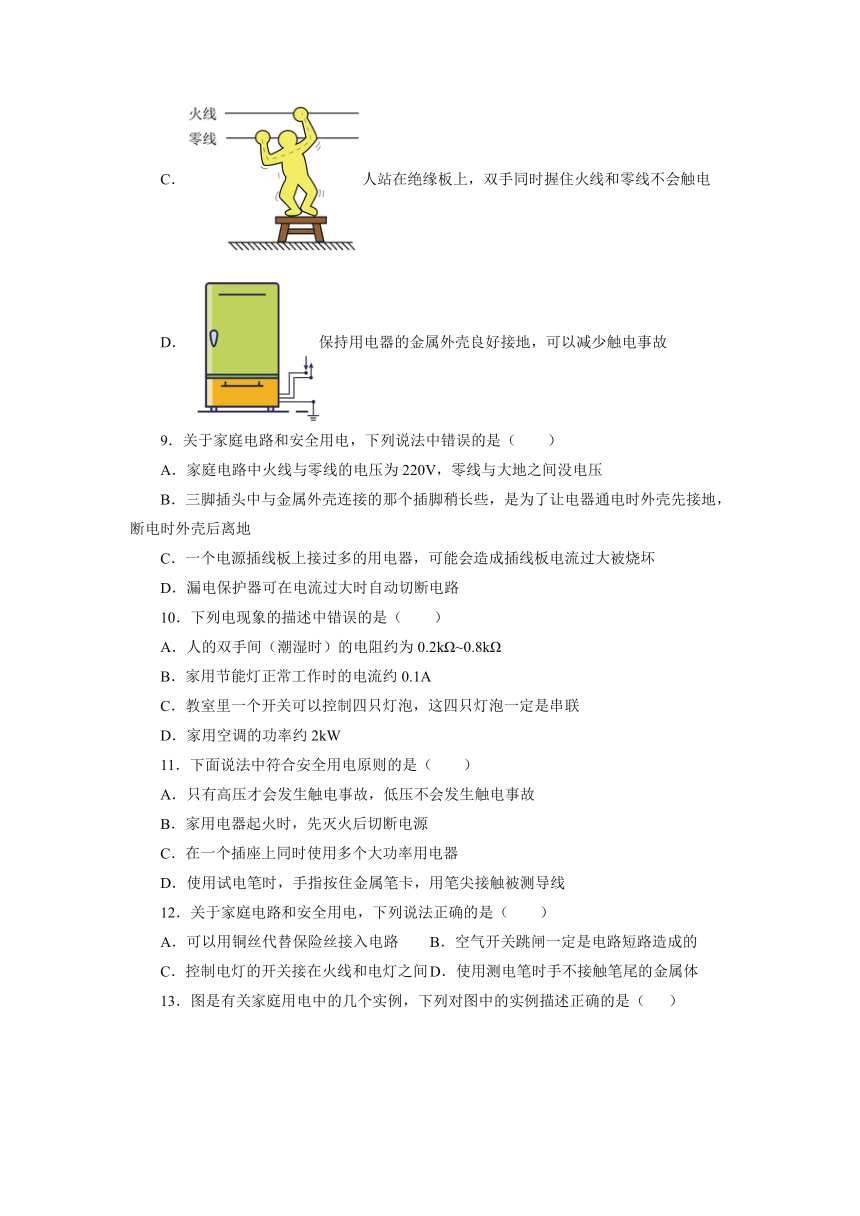

8．关于生活中安全用电原则，下图中解释错误的是（　　）
A．多个大功率用电器同时使用一个插线板会有安全隐患
B．发现有人触电时，可立即用绝缘棒拨开通电导线
C．人站在绝缘板上，双手同时握住火线和零线不会触电
D．保持用电器的金属外壳良好接地，可以减少触电事故
9．关于家庭电路和安全用电，下列说法中错误的是（　　）
A．家庭电路中火线与零线的电压为220V，零线与大地之间没电压
B．三脚插头中与金属外壳连接的那个插脚稍长些，是为了让电器通电时外壳先接地，断电时外壳后离地
C．一个电源插线板上接过多的用电器，可能会造成插线板电流过大被烧坏
D．漏电保护器可在电流过大时自动切断电路
10．下列电现象的描述中错误的是（　　）
A．人的双手间（潮湿时）的电阻约为0.2kΩ~0.8kΩ
B．家用节能灯正常工作时的电流约0.1A
C．教室里一个开关可以控制四只灯泡，这四只灯泡一定是串联
D．家用空调的功率约2kW
11．下面说法中符合安全用电原则的是（　　）
A．只有高压才会发生触电事故，低压不会发生触电事故
B．家用电器起火时，先灭火后切断电源
C．在一个插座上同时使用多个大功率用电器
D．使用试电笔时，手指按住金属笔卡，用笔尖接触被测导线
12．关于家庭电路和安全用电，下列说法正确的是（　　）
A．可以用铜丝代替保险丝接入电路 B．空气开关跳闸一定是电路短路造成的
C．控制电灯的开关接在火线和电灯之间 D．使用测电笔时手不接触笔尾的金属体

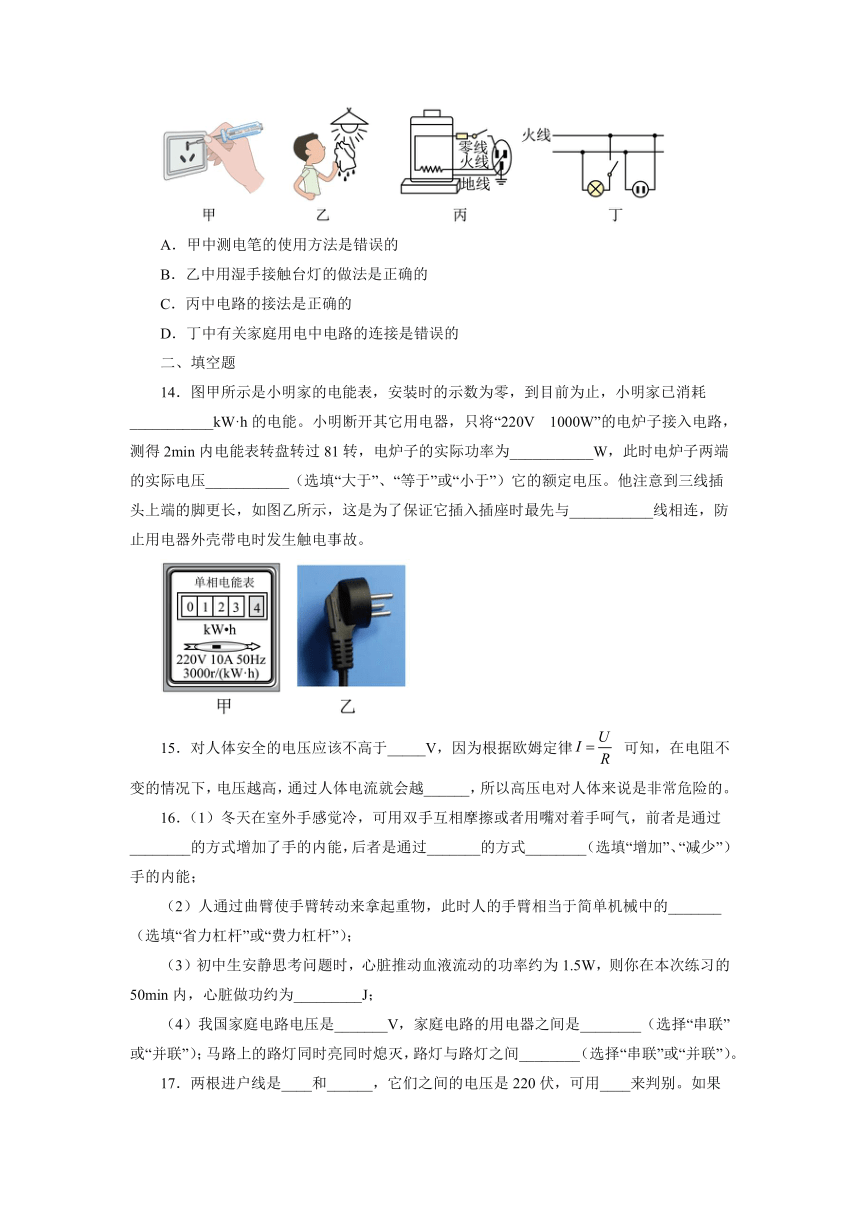

13．图是有关家庭用电中的几个实例，下列对图中的实例描述正确的是（ ）
A．甲中测电笔的使用方法是错误的
B．乙中用湿手接触台灯的做法是正确的
C．丙中电路的接法是正确的
D．丁中有关家庭用电中电路的连接是错误的
二、填空题
14．图甲所示是小明家的电能表，安装时的示数为零，到目前为止，小明家已消耗___________kW·h的电能。小明断开其它用电器，只将“220V 1000W”的电炉子接入电路，测得2min内电能表转盘转过81转，电炉子的实际功率为___________W，此时电炉子两端的实际电压___________（选填“大于”、“等于”或“小于”）它的额定电压。他注意到三线插头上端的脚更长，如图乙所示，这是为了保证它插入插座时最先与___________线相连，防止用电器外壳带电时发生触电事故。
15．对人体安全的电压应该不高于_____V，因为根据欧姆定律 可知，在电阻不变的情况下，电压越高，通过人体电流就会越______，所以高压电对人体来说是非常危险的。
16．（1）冬天在室外手感觉冷，可用双手互相摩擦或者用嘴对着手呵气，前者是通过________的方式增加了手的内能，后者是通过_______的方式________（选填“增加”、“减少”）手的内能；
（2）人通过曲臂使手臂转动来拿起重物，此时人的手臂相当于简单机械中的_______（选填“省力杠杆”或“费力杠杆”）；
（3）初中生安静思考问题时，心脏推动血液流动的功率约为1.5W，则你在本次练习的50min内，心脏做功约为_________J；
（4）我国家庭电路电压是_______V，家庭电路的用电器之间是________（选择“串联”或“并联”）；马路上的路灯同时亮同时熄灭，路灯与路灯之间________（选择“串联”或“并联”）。
17．两根进户线是____和______，它们之间的电压是220伏，可用____来判别。如果________中氖管发光，则所测的是火线，不发光的是零线。
18．如图所示为家庭电路的组成。
（1）接入①的用电器和②为 _____联，用电器②和元件③为 _____联。
（2）火线、零线、②、③的连接顺序为 _____。
（3）家庭电路中电压是一定的，为220V，用电器的总功率越大，电路中的 _____也越大，因此电路中同时使用的用电器不能过多，否则容易引起火灾。
三、作图题
19．小明发现爸爸办公室天花板上的每个照明灯组由3根“220V 18W”的节能灯管组成（如图甲），用一个开关控制这3根灯管同时点亮或熄灭，请在图乙中连接该电路。
20．现在楼道里的灯通常都是由“光控开关和声控开关”来控制，这样可同时满足“天黑和有人路过楼道”时，才会自动发光，达到节约电能的目的，请完成电路图。
21．如图是一款带有小台灯的多功能插座的内部简化电路图。当闭合开关S和S1时，插座和USB接口能正常工作，小台灯发光；当开关S断开时，各元件都不工作；当闭合开关S断开S1时，小台灯不发光，但USB接口和插座仍能正常使用且互不影响。请你在图中将未完成的电路补充完整。
四、实验题
22．晚自习时，小明所在教室里的电灯突然全熄灭了。现在请你根据这个现象，完成下列探究：
提出问题：__________________________________________________
根据已有的知识和经验，你可能提出的猜想和验证猜想的依据是：
猜想一：_____________________________________________________；
验证猜想的依据是：_______________________________________________。
猜想二：_____________________________________________________；
验证猜想的依据是：_______________________________________________。
23．如图所示，家庭电路中新装有甲、乙、丙三盏规格相同的白炽灯，丁为检验灯(四灯额定电压均为220 V)，在检测过程中：
(1)只闭合开关S1，电路中有两盏灯发光，这两盏灯分别是________；
(2)此时，这两盏灯是以________联的方式连接在一起的，它们________(选填“能”或“不能”)正常发光，判断的依据是______________________________________________________________；
(3)若只闭合开关S2，丁灯正常发光，则电路存在的故障是__________________；
(4)若电路正常，闭合四个开关，能正常发光的白炽灯是______________；
24．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：
（1）检验灯法
如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；
②闭合S、S2，L0不亮，则说明__________；
③闭合S、S3，L0、L3发光都较暗，则说明__________；
（2）测电笔法
如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。
①如图2所示，测电笔使用正确的是__________（选填“A或B”）。
②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。（选填“短路、断路或漏电”）
五、计算题
25．如图所示是供电设备向居民楼用户输电的示意图，为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证为.某居民楼内消耗的用电功率如表所示.
电器名称 总功率/
照明电器 4
厨房电器 13
空调 18
其他电器 9
问.(1)该居民楼所有用电器的总功率为多少？
(2)当所有的用电器均正常工作时，通过输电线的电流为多少
26．小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总功率180 W.现他家又买了一台全自动洗衣机，其铭牌如下表.他家安装的电能表上允许通过的最大电流为10 A．则:
额定电压 220V
额定频率 50Hz
机身尺寸 600 ×560×850
洗涤功率 330W
（1）现在，他家的这些用电器能不能同时使用？
（2）他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？
（3）他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？
参考答案
1．B
2．C
3．A
4．B
5．A
6．B
7．B
8．C
9．D
10．C
11．D
12．C
13．A
14．123.4 810 小于 地
15．36 大
16．做功 热传递 增加 费力杠杆 4500 220 并联 并联
17．火线 零线 验电笔 验电笔
18．并 串 火线、③、②、零线 电流
19．
20．
21．
22． 教室里的电灯为什么全熄灭了 可能停电了 观察教室外的灯是否亮着 可能是空气开关跳闸了 观察空气开关是否跳闸
23．甲、丁 串 不能 两灯的额定电压均为220 V，根据串联分压，它们各自两端的电压均低于额定电压 乙灯短路 甲、乙、丙
24．L1短路 L2断路 电路连接正常 B CD 右 漏电
25．（1）；（2）.
26．（1）能（2）1.5 A（3）需考虑的因素有：电能表的额定功率、保险丝的规格和输电导线的额定电流
