北师大版九上物理 第十一章 简单电路 本章检测（有解析）

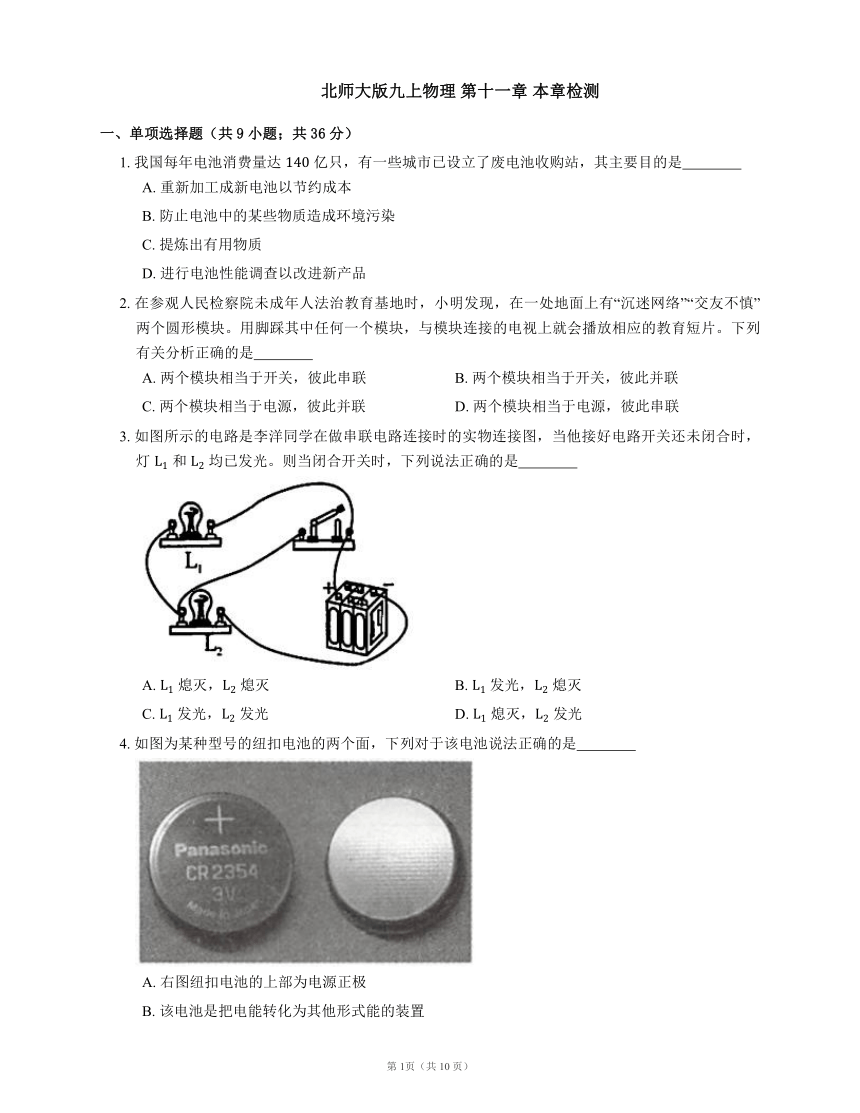

北师大版九上物理 第十一章 本章检测
一、单项选择题（共9小题；共36分）
1. 我国每年电池消费量达 亿只，有一些城市已设立了废电池收购站，其主要目的是
A. 重新加工成新电池以节约成本
B. 防止电池中的某些物质造成环境污染
C. 提炼出有用物质
D. 进行电池性能调查以改进新产品
2. 在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是
A. 两个模块相当于开关，彼此串联 B. 两个模块相当于开关，彼此并联
C. 两个模块相当于电源，彼此并联 D. 两个模块相当于电源，彼此串联
3. 如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，灯 和 均已发光。则当闭合开关时，下列说法正确的是
A. 熄灭， 熄灭 B. 发光， 熄灭
C. 发光， 发光 D. 熄灭， 发光
4. 如图为某种型号的纽扣电池的两个面，下列对于该电池说法正确的是
A. 右图纽扣电池的上部为电源正极
B. 该电池是把电能转化为其他形式能的装置
C. 从电源类型上看，该电池为直流电源
D. 纽扣电池的正负极可以用导线直接连接起来

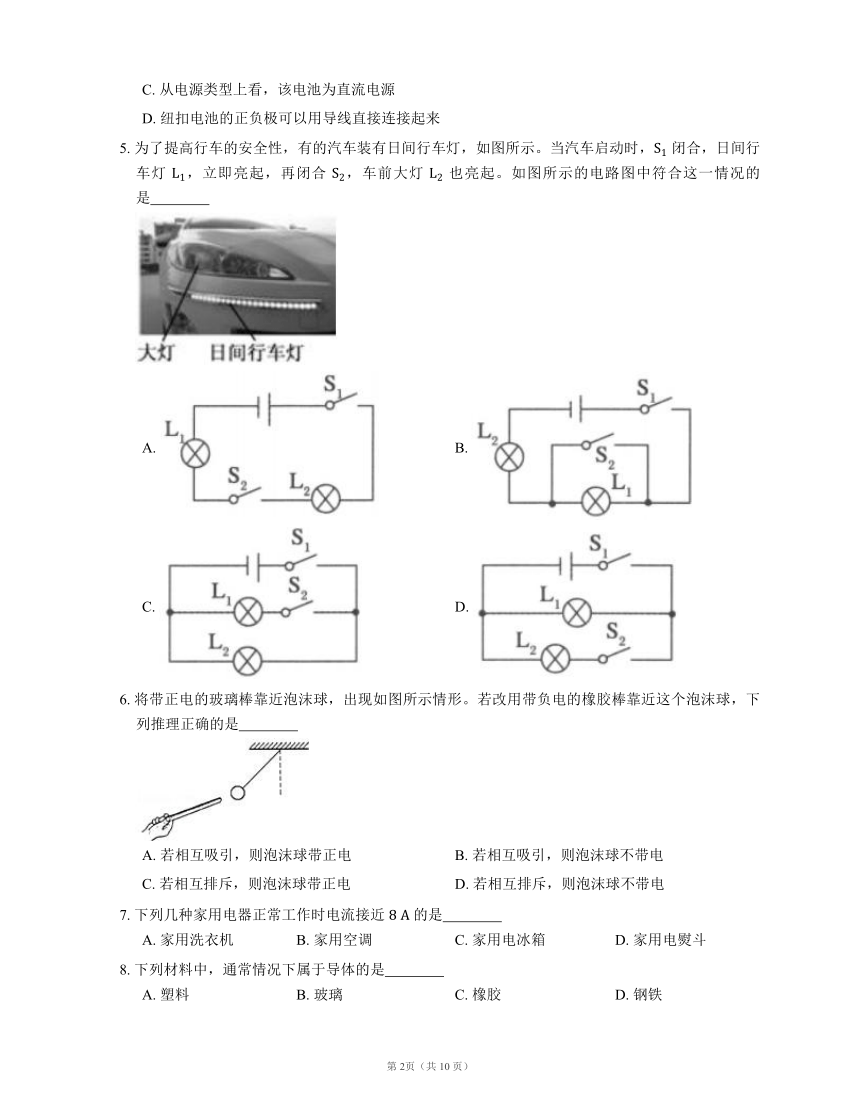

5. 为了提高行车的安全性，有的汽车装有日间行车灯，如图所示。当汽车启动时， 闭合，日间行车灯 ，立即亮起，再闭合 ，车前大灯 也亮起。如图所示的电路图中符合这一情况的是
A. B.
C. D.
6. 将带正电的玻璃棒靠近泡沫球，出现如图所示情形。若改用带负电的橡胶棒靠近这个泡沫球，下列推理正确的是
A. 若相互吸引，则泡沫球带正电 B. 若相互吸引，则泡沫球不带电
C. 若相互排斥，则泡沫球带正电 D. 若相互排斥，则泡沫球不带电
7. 下列几种家用电器正常工作时电流接近 的是
A. 家用洗衣机 B. 家用空调 C. 家用电冰箱 D. 家用电熨斗
8. 下列材料中，通常情况下属于导体的是
A. 塑料 B. 玻璃 C. 橡胶 D. 钢铁

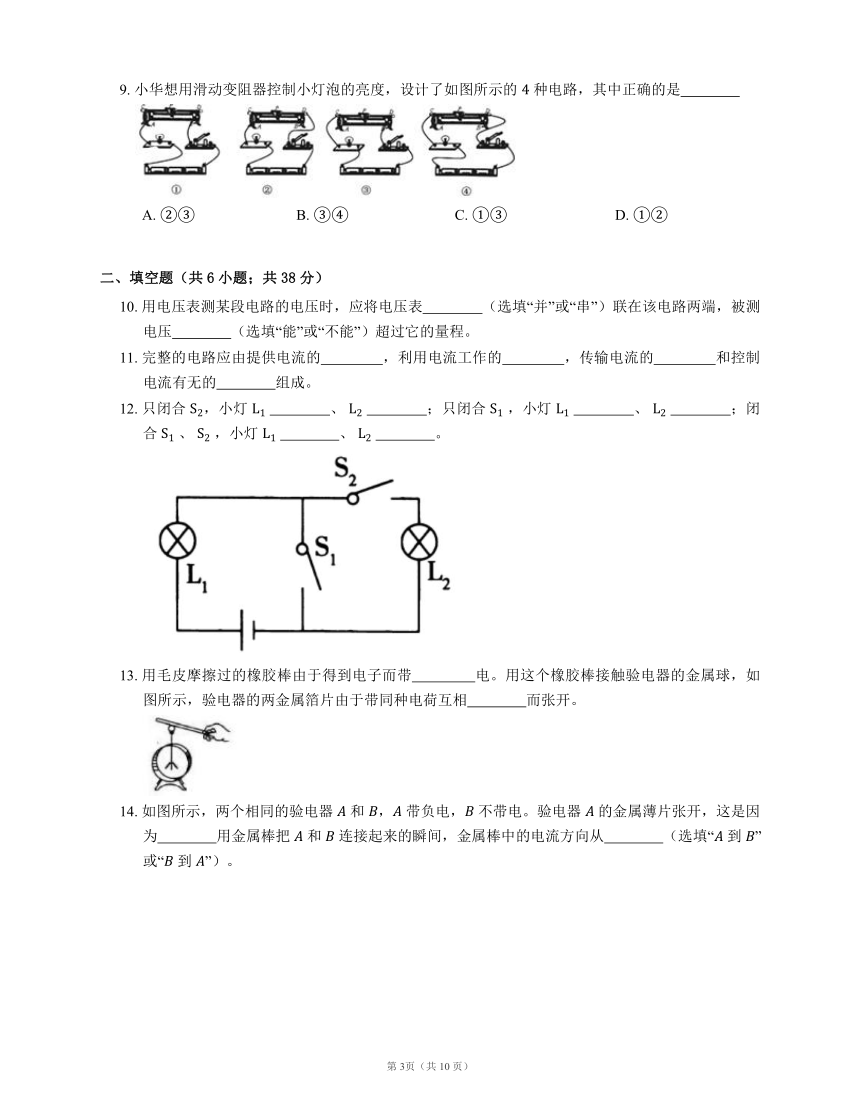

9. 小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的 种电路，其中正确的是
A. B. C. D.
二、填空题（共6小题；共38分）
10. 用电压表测某段电路的电压时，应将电压表 （选填“并”或“串”）联在该电路两端，被测电压 （选填“能”或“不能”）超过它的量程。
11. 完整的电路应由提供电流的 ，利用电流工作的 ，传输电流的 和控制电流有无的 组成。
12. 只闭合 ，小灯 、 ；只闭合 ，小灯 、 ；闭合 、 ，小灯 、 。
13. 用毛皮摩擦过的橡胶棒由于得到电子而带 电。用这个橡胶棒接触验电器的金属球，如图所示，验电器的两金属箔片由于带同种电荷互相 而张开。

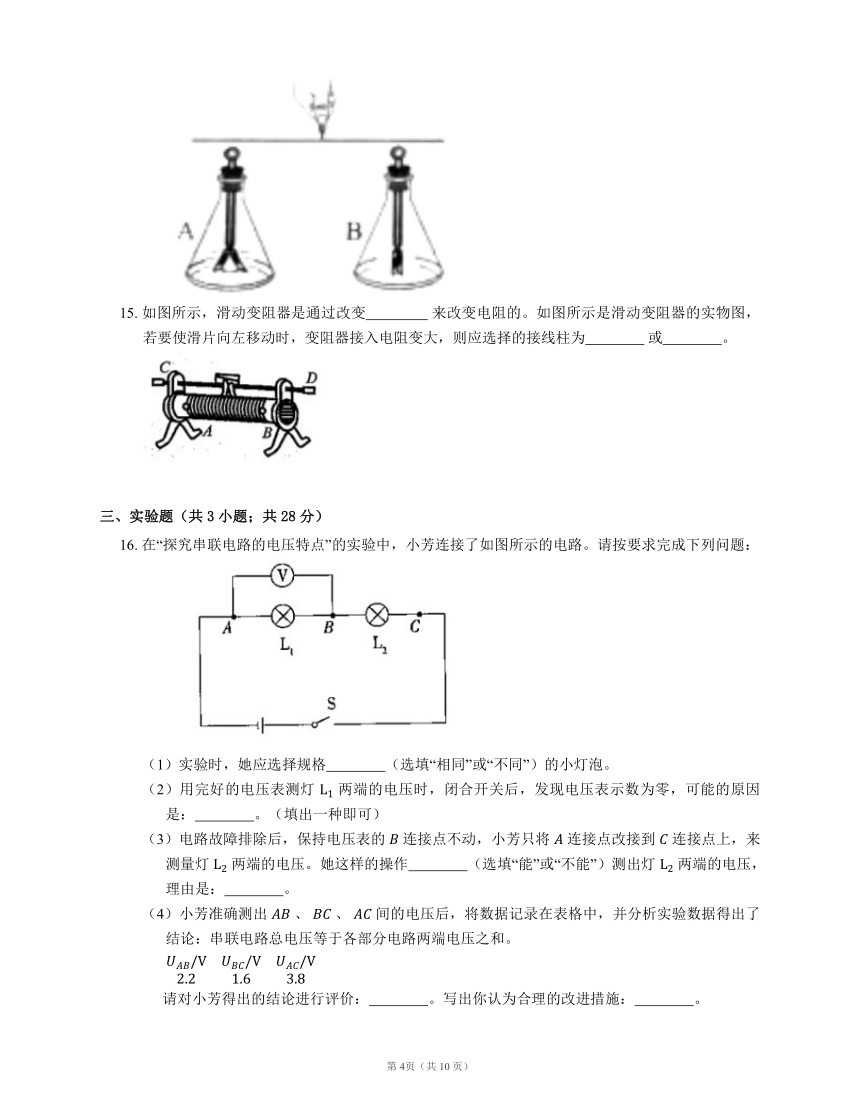

14. 如图所示，两个相同的验电器 和 ， 带负电， 不带电。验电器 的金属薄片张开，这是因为 用金属棒把 和 连接起来的瞬间，金属棒中的电流方向从 （选填“ 到 ”或“ 到 ”）。
15. 如图所示，滑动变阻器是通过改变 来改变电阻的。如图所示是滑动变阻器的实物图，若要使滑片向左移动时，变阻器接入电阻变大，则应选择的接线柱为 或 。
三、实验题（共3小题；共28分）
16. 在“探究串联电路的电压特点”的实验中，小芳连接了如图所示的电路。请按要求完成下列问题：
（1）实验时，她应选择规格 （选填“相同”或“不同”）的小灯泡。
（2）用完好的电压表测灯 两端的电压时，闭合开关后，发现电压表示数为零，可能的原因是： 。（填出一种即可）
（3）电路故障排除后，保持电压表的 连接点不动，小芳只将 连接点改接到 连接点上，来测量灯 两端的电压。她这样的操作 （选填“能”或“不能”）测出灯 两端的电压，理由是： 。
（4）小芳准确测出 、 、 间的电压后，将数据记录在表格中，并分析实验数据得出了结论：串联电路总电压等于各部分电路两端电压之和。
请对小芳得出的结论进行评价： 。写出你认为合理的改进措施： 。

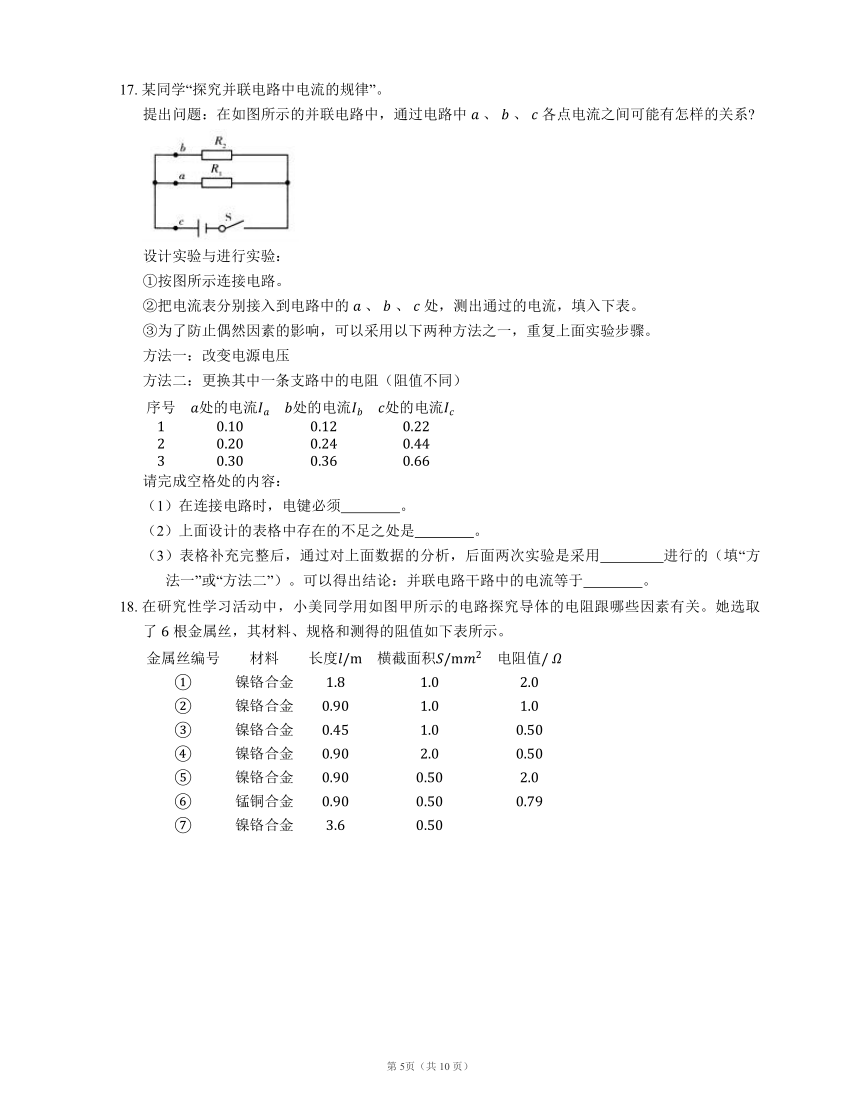

17. 某同学“探究并联电路中电流的规律”。
提出问题：在如图所示的并联电路中，通过电路中 、 、 各点电流之间可能有怎样的关系
设计实验与进行实验：
①按图所示连接电路。
②把电流表分别接入到电路中的 、 、 处，测出通过的电流，填入下表。
③为了防止偶然因素的影响，可以采用以下两种方法之一，重复上面实验步骤。
方法一：改变电源电压
方法二：更换其中一条支路中的电阻（阻值不同）
请完成空格处的内容：
（1）在连接电路时，电键必须 。
（2）上面设计的表格中存在的不足之处是 。
（3）表格补充完整后，通过对上面数据的分析，后面两次实验是采用 进行的（填“方法一”或“方法二”）。可以得出结论：并联电路干路中的电流等于 。
18. 在研究性学习活动中，小美同学用如图甲所示的电路探究导体的电阻跟哪些因素有关。她选取了 根金属丝，其材料、规格和测得的阻值如下表所示。
（1）请你利用编号为①②③的三根金属丝的数据，在图乙坐标系中画出 图线。
（2）编号为 的 根金属丝是用来探究导体的电阻与横截面积的关系的，编号为 的 根金属丝是用来探究导体电阻与材料的关系的。
（3）根据表中数据所反映出的规律，可推知编号为⑦的金属丝的电阻值，请将结果填在表中。
四、作图题（共1小题；共13分）
19. 在图电路中缺少两根导线，请按要求用笔线代替导线完成电路连接。要求： 闭合电键 后，小灯泡 发光； 向右移动变阻器的滑片 时，电流表的示数变小，但灯 亮度不变。

五、计算题（共3小题；共39分）
20. 如图所示电路，开关都闭合时，电流表 的示数是 ，电流表 的示数是 ，求：电流表 的示数多大
21. 如右图所示电路中电源电压恒定，当闭合开关时电流表 的示数是 ， 的示数是 ，电压表 的示数是 ．求：
（1） 两端的电压是多大
（2）干路中的电流与 中的电流的大小．
22. 如图，灯 两端的电压 ，灯 两端的电压 ， 点的电流 求：
（1）电路两端的总电压。
（2）通过灯 的电流。（解题时要写出必要的串并联电路电流或电压计算式）
答案
第一部分
1. B
【解析】目前很多国家都已建立了完善的废旧电池的回收站来回收这些废旧电池，主要是为了防止污染环境。故B符合题意。
2. B
【解析】脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片，其中两个模块相当于两个开关，与模块相连的电视能够独立工作，所以两个模块是并联的，故B正确。
3. D
4. C
【解析】读图可知，左图上“”标志表示这一面是纽扣电池的正极，则右图中上部是其负极，故A错误；该电池是把化学能转化为电能的装置，故B错误；从电源类型上看，该电池为直流电源，故C正确；纽扣电池的正负极不能用导线直接连接起来，这样会造成电源短路，故D错误。
5. D
6. B
【解析】带电体能够吸引轻小物体，异种电荷相互吸引，带正电的玻璃棒靠近泡沫球相互吸引，泡沫球有可能不带电或带负电；
改用带负电的橡胶棒靠近这个泡沫球，若相互吸引，则泡沫球不带电，选项B正确，选项A错误；
若相互排斥，则泡沫球带负电，选项C、D错误。
7. B
8. D
9. A
【解析】 中两接线柱都在下面的电阻丝上，滑动变阻器不能控制小灯泡的亮度，故 错误；
都是选择一上一下接入电路，滑动变阻器可以控制小灯泡的亮度，故 正确；
中两接线柱都在上面的金属杆上，滑动变阻器不能控制小灯泡的亮度，故 错误。
第二部分
10. 并；不能
【解析】用电压表测某段电路的电压时，应将电压表并联在该电路两端；电压表有一定的量程，被测电压不能超过它的量程，否则会烧坏电压表。
11. 电源；用电器；导线；电键
12. 亮；亮；亮；不亮；亮；不亮
13. 负；排斥
14. 同种电荷相互排斥（带同种电荷）； 到
15. 接入电路中电阻丝的长度；；
第三部分
16. （1） 不同
【解析】为了使实验结论具有普遍性，应选择规格不同的小灯泡做实验。
（2） 灯 短路（或灯 断路）
【解析】电压表示数为 ，则可能是 发生短路，或者是 开路，当 发生短路时，电压表被短路，示数为零；若 发生开路，电路中没有电流，则电压表示数也为零。
（3） 不能；电压表的正负接线柱接反了
【解析】当只将 点改接到 点时，电压表的正负接线柱接反了，所以电压表不能测出 两端的电压。
（4） 实验次数太少，结论不具有普遍性；换用不同规格的小灯泡多次实验
【解析】实验表格中只有一组实验数据太少了，这样得出的结论不具有普遍性，应换用不同规格的灯泡再多测几组实验数据。
17. （1） 断开
（2） 栏目中未说明数据对应的单位
（3） 方法一；各支路电流之和
18. （1）
【解析】先确定每根金属丝电阻与金属丝长度的对应点，然后描点连线，画出图象。如答图所示。
（2） ②④⑤；⑤⑥
【解析】研究电阻大小与横截面积的关系时，要保持材料、长度都相同，横截面积不同，由表中信息知：需要选择编号为②④⑤的金属丝进行实验；研究电阻大小与材料的关系时，要保持长度、横截面积都相同，材料不同，由表中信息知：需要选择编号为⑤⑥的金属丝进行实验。
（3）
【解析】由表中信息知编号⑤⑦两金属丝材料相同，横截面积相同，所以它们的电阻大小受长度影响，因为编号⑤金属丝的长度为 ，电阻为 ，所以编号⑦金属丝的电阻应为 。
第四部分
19.
【解析】由题意可知，灯和滑动变阻器并联，互不影响，滑动变阻器向右移动连入电路的电阻变大，电流表的示数变小。如图所示：
第五部分
20.
21. （1） 两端的电压是
【解析】由电路图可知，两电阻并联，电流表 测干路电流，电流表 测 电流，电压表测电源电压；
两灯泡并联接在电源两端，电压表测灯泡两端电压，
电压表示数为 ，则 两端的电压是
（2） 干路中的电流为 ， 中的电流为
【解析】电流表 测干路电流，电流表 测 电流，
电流表 的示数是 ， 的示数是 ，
干路电流 ，
中的电流
22. （1） 电路两端的总电压为 ；
【解析】由电路图可知，两灯泡串联，因为串联电路中总电压等于各分电压之和，所以电路两端的总电压：；
（2） 通过灯 的电流为 。
【解析】因为串联电路中各处的电流相等，所以通过灯 的电流：。
