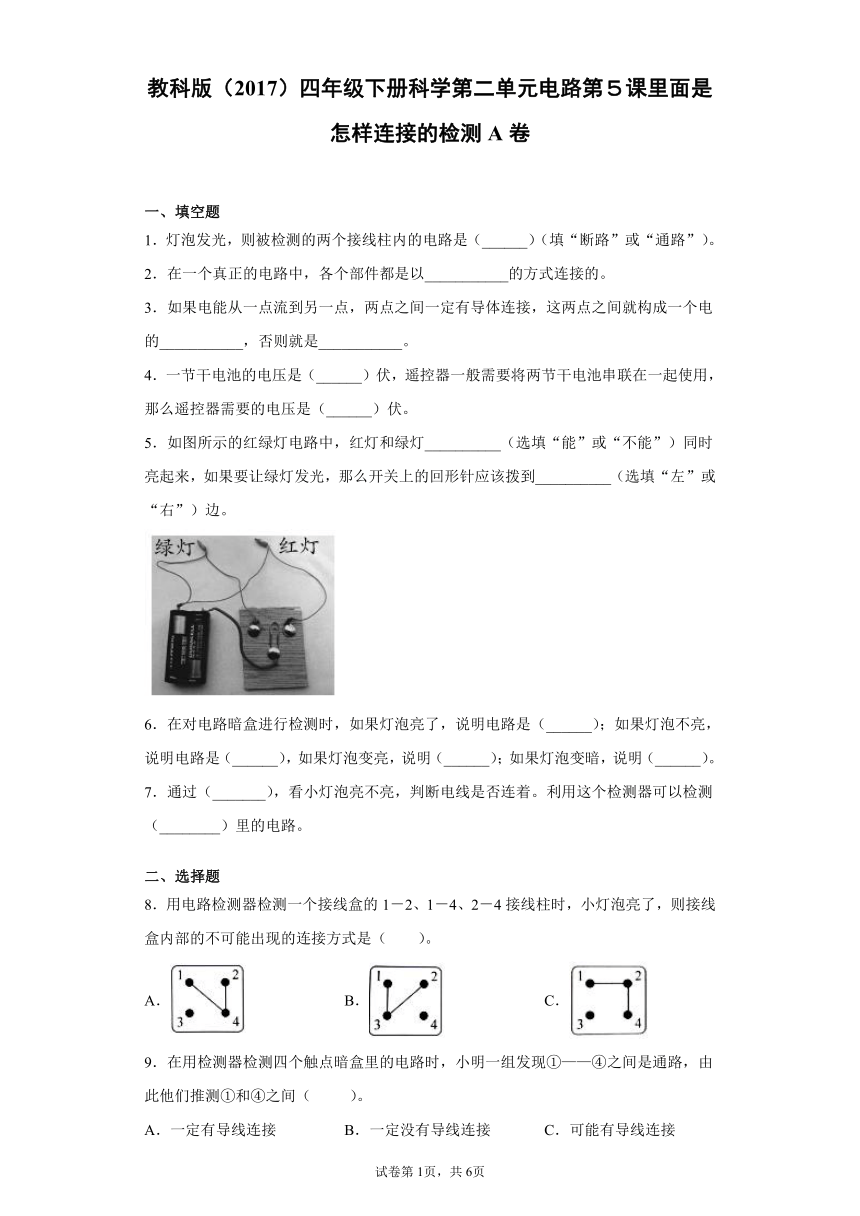

教科版（2017）四年级下册科学第二单元电路第５课里面是怎样连接的检测A卷
一、填空题
1．灯泡发光，则被检测的两个接线柱内的电路是（______）（填“断路”或“通路”）。
2．在一个真正的电路中，各个部件都是以___________的方式连接的。
3．如果电能从一点流到另一点，两点之间一定有导体连接，这两点之间就构成一个电的___________，否则就是___________。
4．一节干电池的电压是（______）伏，遥控器一般需要将两节干电池串联在一起使用，那么遥控器需要的电压是（______）伏。
5．如图所示的红绿灯电路中，红灯和绿灯__________（选填“能”或“不能”）同时亮起来，如果要让绿灯发光，那么开关上的回形针应该拨到__________（选填“左”或“右”）边。
6．在对电路暗盒进行检测时，如果灯泡亮了，说明电路是（______）；如果灯泡不亮，说明电路是（______），如果灯泡变亮，说明（______）；如果灯泡变暗，说明（______）。
7．通过（_______），看小灯泡亮不亮，判断电线是否连着。利用这个检测器可以检测（________）里的电路。
二、选择题
8．用电路检测器检测一个接线盒的1－2、1－4、2－4接线柱时，小灯泡亮了，则接线盒内部的不可能出现的连接方式是（ ）。
A． B． C．
9．在用检测器检测四个触点暗盒里的电路时，小明一组发现①——④之间是通路，由此他们推测①和④之间（ ）。
A．一定有导线连接 B．一定没有导线连接 C．可能有导线连接

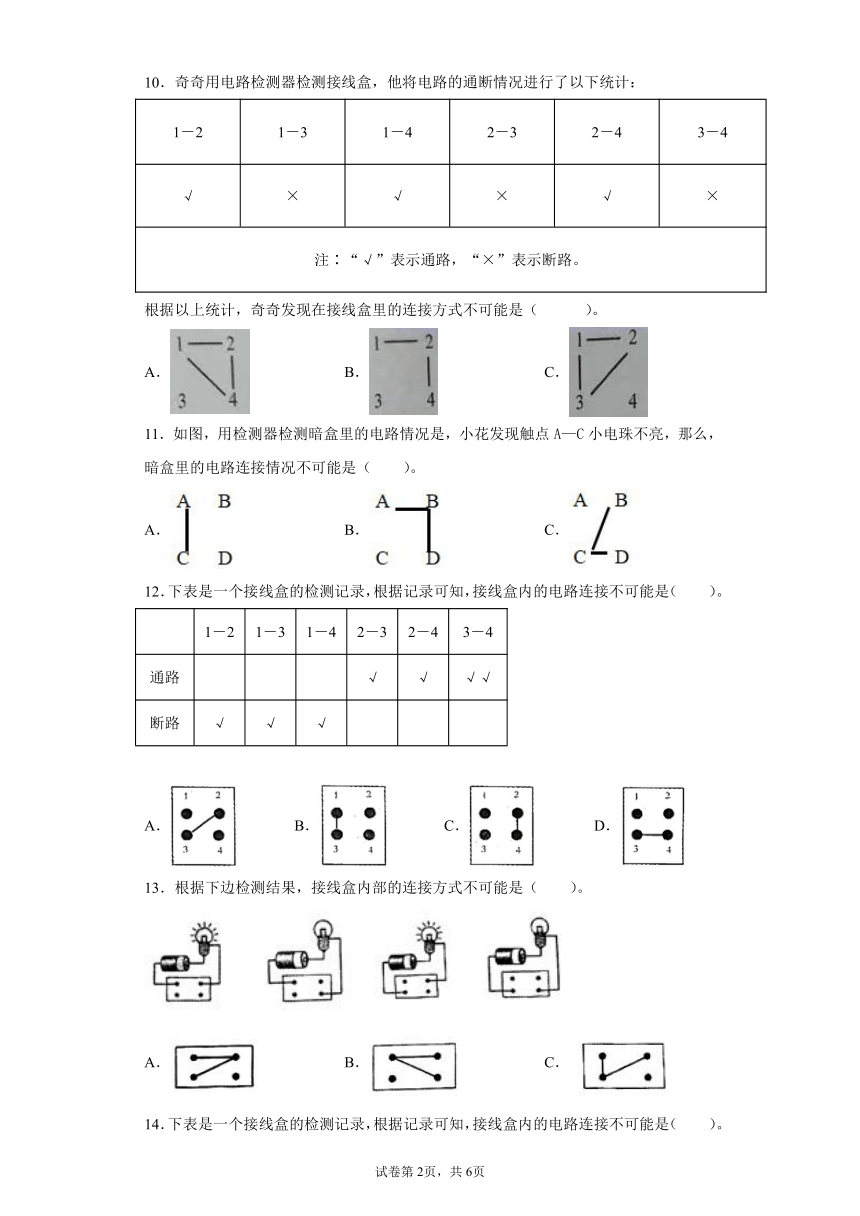

10．奇奇用电路检测器检测接线盒，他将电路的通断情况进行了以下统计：
1－2 1－3 1－4 2－3 2－4 3－4
√ × √ × √ ×
注∶“√”表示通路，“×”表示断路。
根据以上统计，奇奇发现在接线盒里的连接方式不可能是（ ）。
A． B． C．
11．如图，用检测器检测暗盒里的电路情况是，小花发现触点A—C小电珠不亮，那么，暗盒里的电路连接情况不可能是（ ）。
A． B． C．
12．下表是一个接线盒的检测记录，根据记录可知，接线盒内的电路连接不可能是（ ）。
1－2 1－3 1－4 2－3 2－4 3－4
通路 √ √ √√
断路 √ √ √
A． B． C． D．
13．根据下边检测结果，接线盒内部的连接方式不可能是（ ）。
A． B． C．

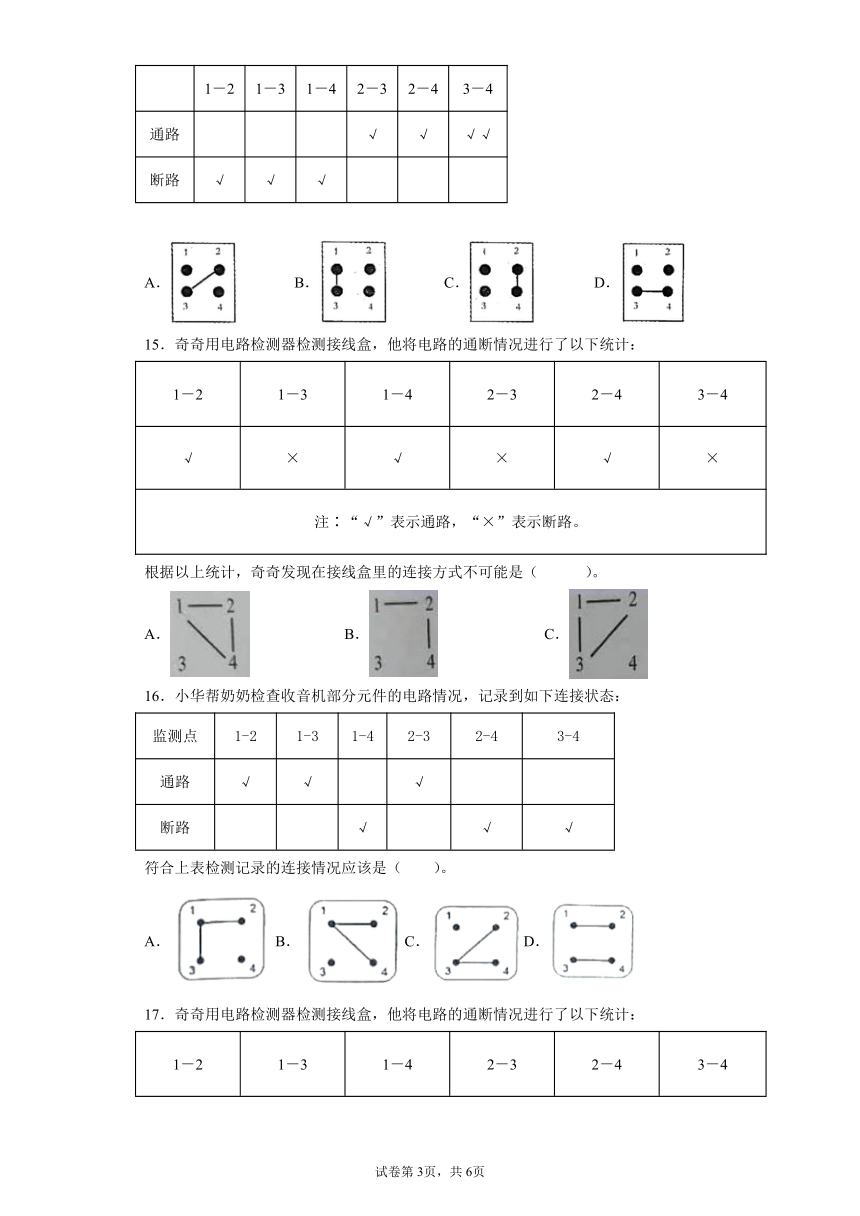

14．下表是一个接线盒的检测记录，根据记录可知，接线盒内的电路连接不可能是（ ）。
1－2 1－3 1－4 2－3 2－4 3－4
通路 √ √ √√
断路 √ √ √
A． B． C． D．
15．奇奇用电路检测器检测接线盒，他将电路的通断情况进行了以下统计：
1－2 1－3 1－4 2－3 2－4 3－4
√ × √ × √ ×
注∶“√”表示通路，“×”表示断路。
根据以上统计，奇奇发现在接线盒里的连接方式不可能是（ ）。
A． B． C．
16．小华帮奶奶检查收音机部分元件的电路情况，记录到如下连接状态：
监测点 1-2 1-3 1-4 2-3 2-4 3-4
通路 √ √ √
断路 √ √ √
符合上表检测记录的连接情况应该是（ ）。
A．B．C．D．
17．奇奇用电路检测器检测接线盒，他将电路的通断情况进行了以下统计：
1－2 1－3 1－4 2－3 2－4 3－4
√ × √ × √ ×
注∶“√”表示通路，“×”表示断路。

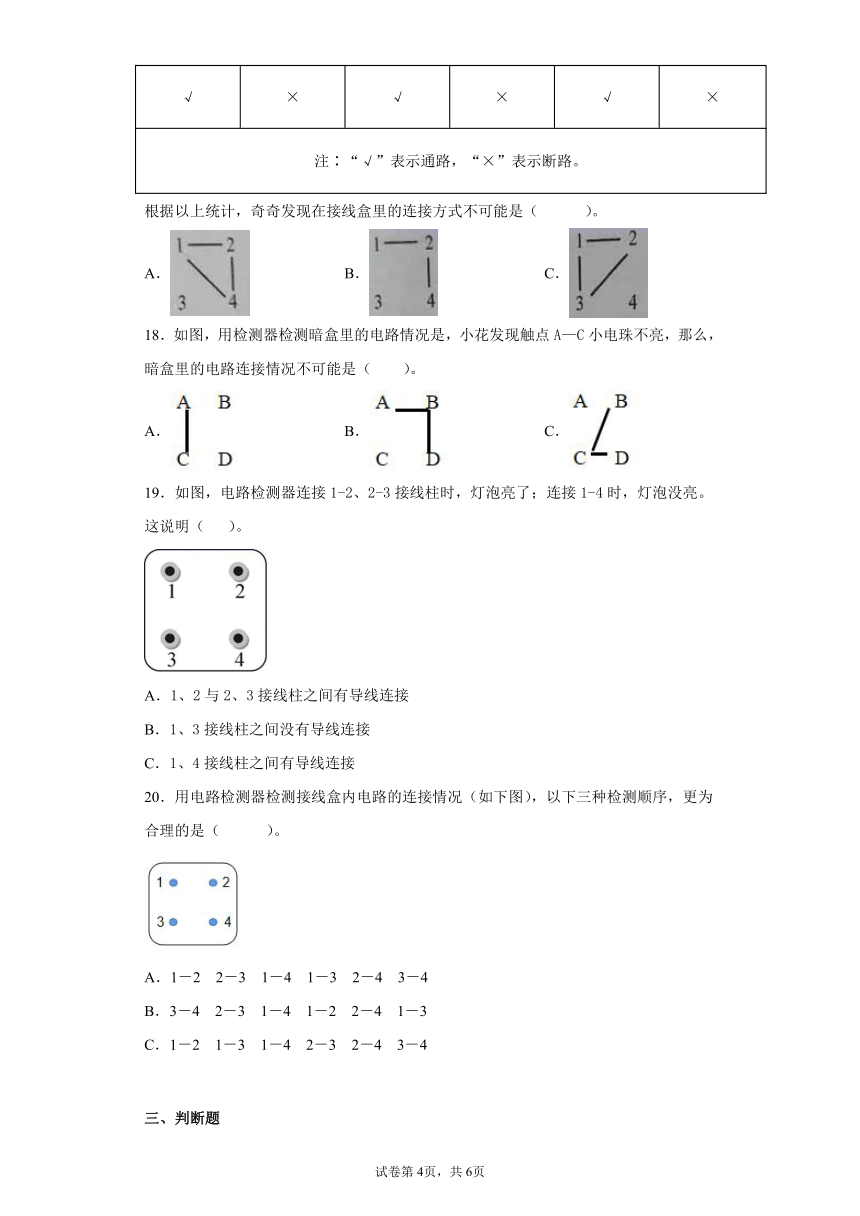

根据以上统计，奇奇发现在接线盒里的连接方式不可能是（ ）。
A． B． C．
18．如图，用检测器检测暗盒里的电路情况是，小花发现触点A—C小电珠不亮，那么，暗盒里的电路连接情况不可能是（ ）。
A． B． C．
19．如图，电路检测器连接1-2、2-3接线柱时，灯泡亮了；连接1-4时，灯泡没亮。这说明（ ）。
A．1、2与2、3接线柱之间有导线连接
B．1、3接线柱之间没有导线连接
C．1、4接线柱之间有导线连接
20．用电路检测器检测接线盒内电路的连接情况（如下图），以下三种检测顺序，更为合理的是（ ）。
A．1－2 2－3 1－4 1－3 2－4 3－4
B．3－4 2－3 1－4 1－2 2－4 1－3
C．1－2 1－3 1－4 2－3 2－4 3－4
三、判断题
21．接线盒中两个接线柱之间要实现通路必须要有导线连接。（______）
22．为了易于观察，暗盒外面的检测点不要太多。 （______）
23．检测器的小灯泡变暗了，说明暗箱两个接触点可能连接着用电器。 （______）
24．用检测器连接暗箱的两个接点，显示灯泡不亮，就是说明两接点之间什么都没有。 （______）
25．如果用电线连接灯泡后灯泡亮了，我们就可以判断电线是连着的。 （______）
26．家用照明电源如果使用不当，容易发生危险。（______）
27．只有用导线把电池的正负极和灯泡连接起来，形成电流的通路时，灯泡才亮。 （____）
28．电池的电可以一直使用下去，永远用不完。 （____）
29．电流不容易通过绝缘体，所以绝缘体没有什么用处。 （____）
四、简答题
30．以下是观察到的结果。
1－2 1－3 1－4 2－3 2－4 3－4
通路 √ √ √
断路 √ √ √
请你根据测试记录，推测接线盒里面是怎样连接的，在下图中用线表示你的推测结果。
31．用导线把下图中电池和灯泡用不同的方法连起来，哪种连接方法是家里照明电路的？
A． B．
32．请根据检验结果，推测接线盒内连接情况，把推测结果在下图中连接起来。
连接 1－2 1－3 1－4 2－3 2－4 3－4
通路 √ √ √
断路 √ √ √
五、实验题
乐乐同学在学习《电路》这一单元内容后，对电路产生了浓厚兴趣。星期六，他在家里对电路进行了再次探究。探究前他先准备了如下实验材料：干电池，电池盒，灯座和小灯泡，两端已剥去绝缘皮的导线若干。
33．准备好材料后，他先连接了一个简易电路（如上图）。请在框中画出它的简易电路图。
34．电路连接好后，乐乐发现小灯泡并没有发光。他猜测可能是小灯泡坏了，准备进行检测。
（1）检测前，互相碰一下检测头__________和__________（填字母），看看检测器是否正常工作。
（2）再分别用检测器的两个检测头接触小灯泡的两个连接点，__________和__________（填字母）相连，__________和__________（填字母）相连接，看看小灯泡是否发光。
（3）如果想用这个电路检测器继续检测一节电池是否有电，说说你会采取怎样的方法。
__________________
试卷第6页，共6页
试卷第5页，共6页
参考答案
1．通路
2．不同
3．通路 断路
4．1.5 3
5．不能 左
6．接通的 断开的 可能增加了电池 可能增加了其他用电器
7．连接一个简单电路 暗盒
8．B
9．C
10．C
11．A
12．B
13．B
14．B
15．C
16．A
17．C
18．A
19．A
20．C
21．√
22．√
23．√
24．×
25．√
26．√
27．√
28．错误
29．×
30．
31．；B连接方法是家里照明电路的。
32．
33．
34． A B A D B E 分别用检测器的两个检测头接触电池的正负极，看看小灯泡是否发光
3
答案第2页，共2页
答案第1页，共2页
