知道电路的基本组成，会连接串联电路和并联电路，会画出电路图；
会使用电流表、电压表测量电流和电压；
了解决定导体电阻大小的因素；
知道变阻器的原理，会用滑动变阻器改变电流大小；
会用实验探究导体中的电流与电压和电阻的关系；
理解欧姆定律，了解简单串联电路和简单并联电路中电流、电压、电阻的关系，并能进行有关计算；
会通过实验测量导体的电阻；
理解电功率的含义，并能进行相关的计算，会测小灯泡的电功率 。

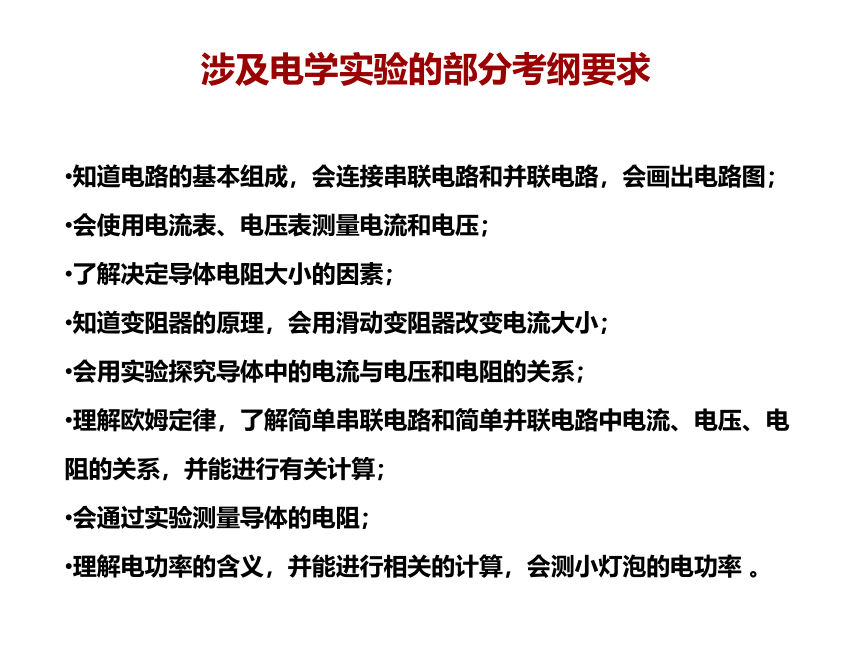

涉及电学实验的部分考纲要求
中考电学实验专题复习
1、探究导体中的电流、电压和电阻的关系；
2、测电阻；
3、测小灯泡的电功率。

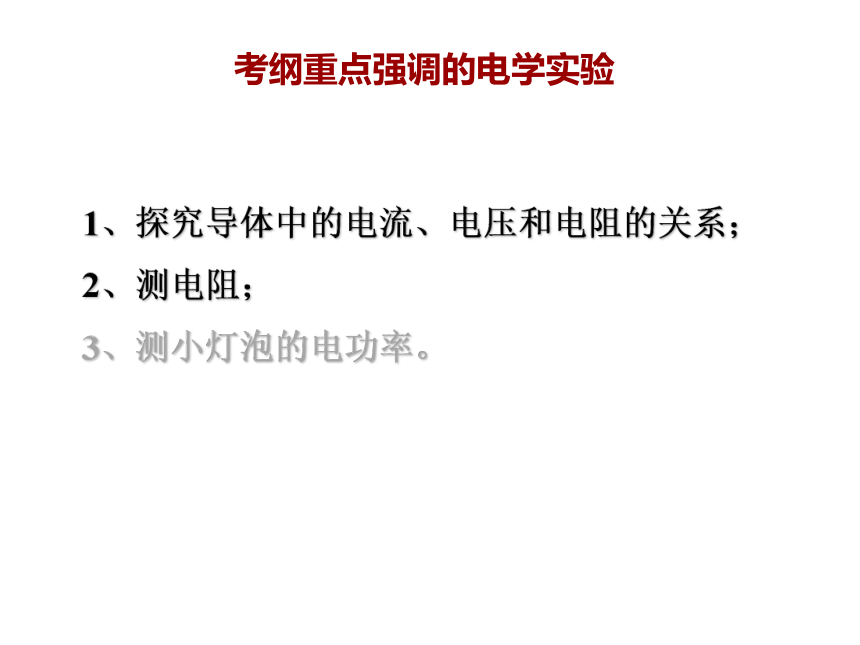

考纲重点强调的电学实验

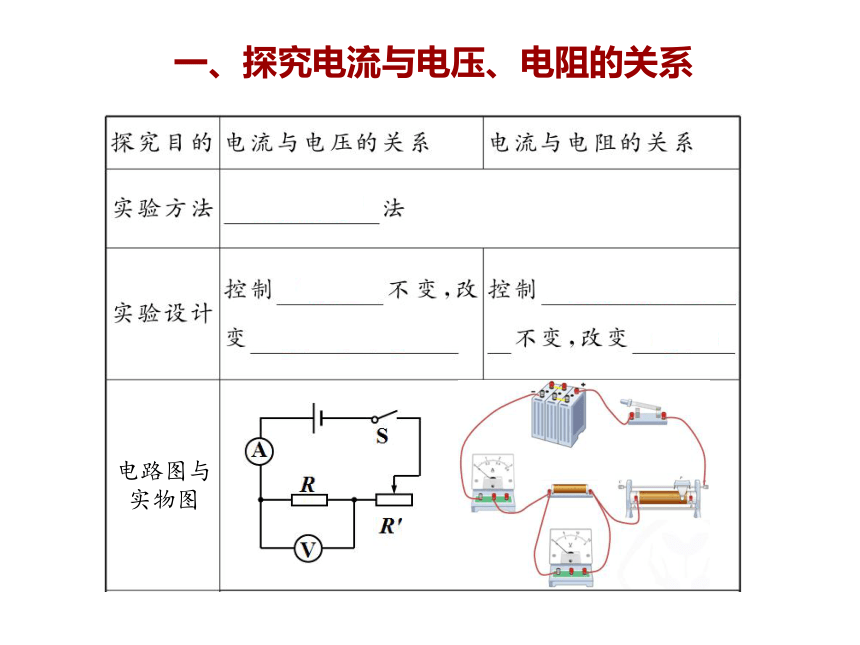

电路图与
实物图
一、探究电流与电压、电阻的关系
一、探究电流与电压、电阻的关系

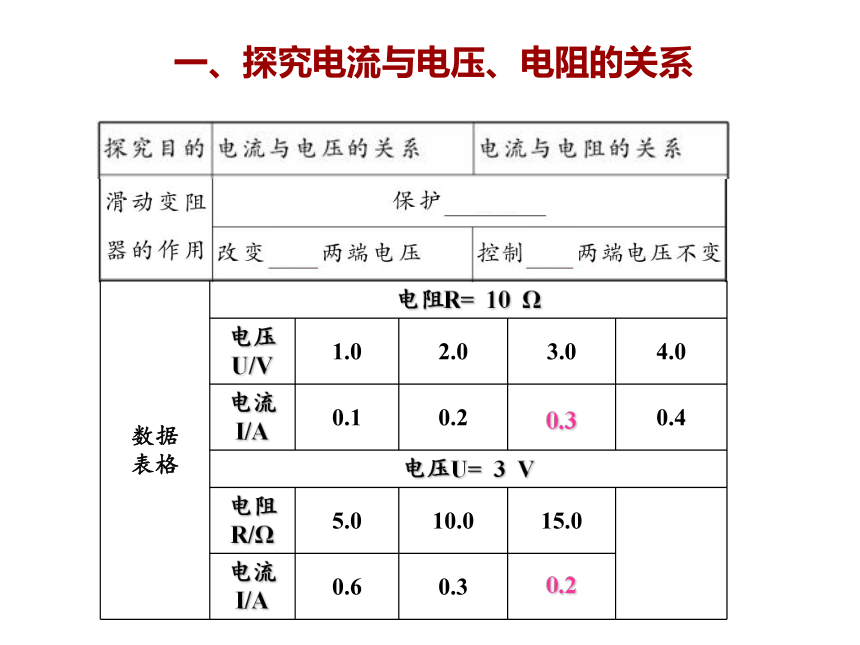

数据
表格 电阻R= 10 Ω
电压U/V 1.0 2.0 3.0 4.0
电流I/A 0.1 0.2 0.4
电压U= 3 V
电阻R/Ω 5.0 10.0 15.0
电流I/A 0.6 0.3
0.3
0.2
一、探究电流与电压、电阻的关系

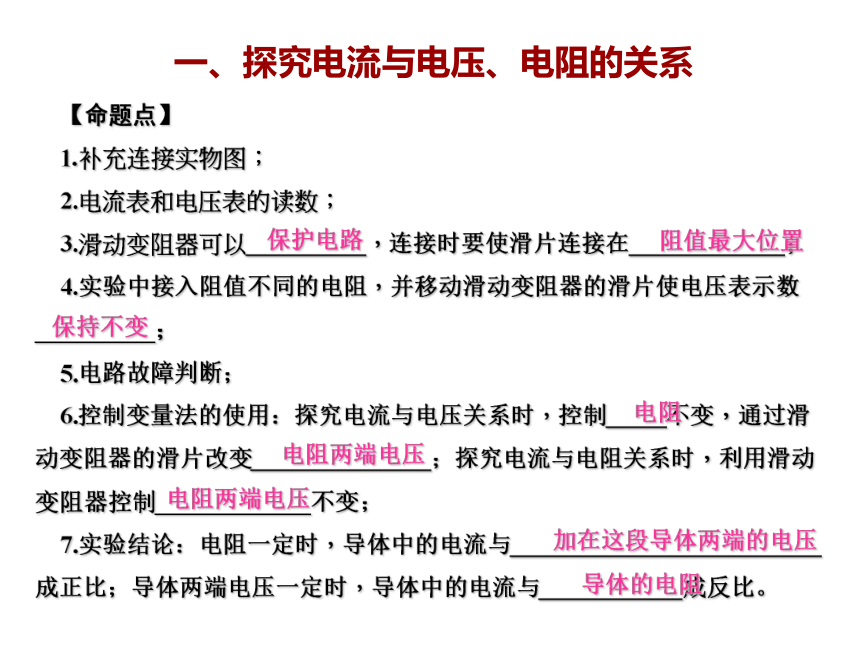

【命题点】
1.补充连接实物图；
2.电流表和电压表的读数；
3.滑动变阻器可以__________，连接时要使滑片连接在_____________；
4.实验中接入阻值不同的电阻，并移动滑动变阻器的滑片使电压表示数__________；
5.电路故障判断；
6.控制变量法的使用：探究电流与电压关系时，控制_____不变，通过滑动变阻器的滑片改变_______________；探究电流与电阻关系时，利用滑动变阻器控制_____________不变；
7.实验结论：电阻一定时，导体中的电流与__________________________成正比；导体两端电压一定时，导体中的电流与____________成反比。
保护电路
阻值最大位置
保持不变
电阻
电阻两端电压
电阻两端电压
加在这段导体两端的电压
导体的电阻
一、探究电流与电压、电阻的关系
电路图与
实物图

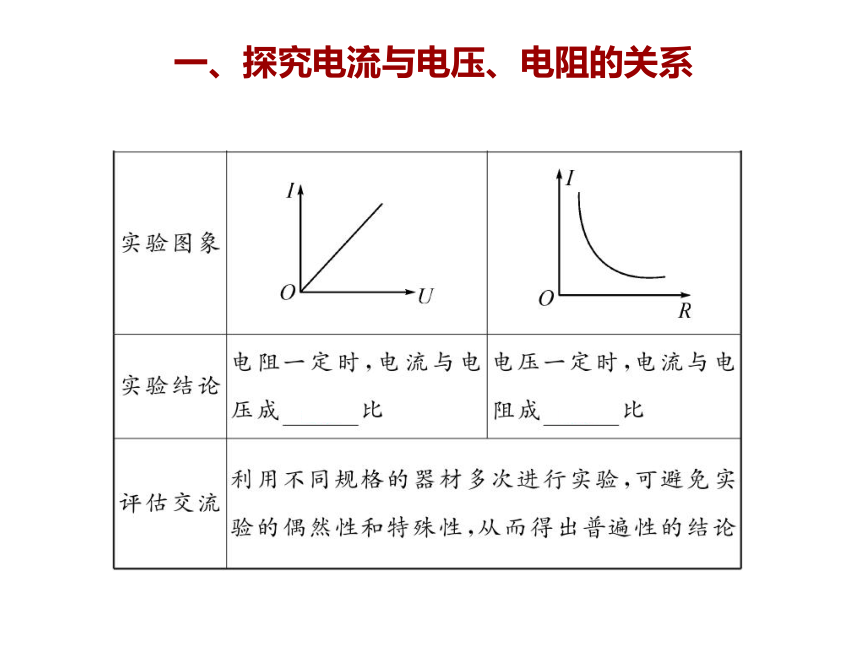

实验
图像
二、伏安法测电阻
二、伏安法测电阻
数据
表格 测量次数 电压U/V 电流I/A 电阻R/Ω 电阻平均值
1 1.0 0.1
2 2.0 0.2
3 3.0 0.3
滑动变阻
器的作用 1、保护 ；
2、改变电阻两端电压和通过电阻的电流，实现多次测量。
评估
交流 1、测量定值电阻时，应多次测量求平均值以减小实验误差；
2、测量小灯泡的电阻时，由于灯丝的电阻受 影响明显，故不能将多次测量结果求平均值作为灯丝的电阻。
电路
温度
10
10
10
10
（其它测电阻的方法：等效替代法、伏阻法、安阻法、伏滑法、安滑法，等等。 ）
滑动变阻器
多次测量求平均值
额定电压
二、伏安法测电阻
名称
项目 探究导体中电流与电压、电阻的关系
用电压表、电流表测电阻
相同点
所测的物理量相同
（电压、电流）、
都需要多次测量、
... ...
比较两个实验的相同点
名称
项目 探究导体中电流与电压、电阻的关系 用电压表、电流表测电阻
实验类型
实验依据
多次测量目的
电源电压
探究类
测量类
控制变量法
R=U/I
根据数据
总结规律
减小实验误差
比较两个实验的不同点
【例】(2015·毕节)某实验小组在探究“电流与电压、电阻之间的关系”实验中。
(1)连接电路时，开关应________ ，请用笔画线代替导线，根据图甲电路图将图乙所示的实物电路连接完整。
(2)闭合开关前，图乙中滑动变阻器的滑片P应位于____(填“A”或“B”)端。
(3)闭合开关后，发现电压表有示数，电流表无示数，则故障原因可能是____________________ 。
电阻R断路
B
断开
(4)排除故障后，通过实验得到数据如表一所示，其中第1次实验的电流表示数如图丙所示，为____A，根据表一中的数据，可得出结论：__________________________________________________ 。
0.1
在电阻一定时，通过导体的电流与导体两端的电压成正比
(5)实验小组继续探究电流与电阻的关系，将电阻R先后更换为5 Ω和15 Ω的电阻进行实验，得到的数据如表二所示，通过分析表二的数据可知，实验小组在操作过程中存在的错误是：
__________________________________ 。
没有保持定值电阻两端的电压一定
【例】(2015·巴中)如图，小明同学在“测未知电阻Rx”的实验中。
(1)连接电路时，开关应____。请用笔画线代替导线，根据图甲将图乙所示的实物电路连接完整。
断开
(2)闭合开关前，图乙中滑动变阻器的滑片P应位于____(填“A”或“B”) 端。
(3)闭合开关后，发现电流表指针几乎不动，电压表示数约为电源电压，故障原因是 ________ (填“Rx短路”或“Rx断路”)。
(4)排除故障后，小明通过实验得到数据如下表所示，其中第1次实验的电流表示数如图丙所示，为____A，则所测电阻Rx的值是____Ω。
(5)若在实验中，电压表不能使用，滑动变阻器最大阻值为R0，当滑片P置于最左端时，电流表示数为I1，滑片P置于最右端时，电流表示数为I2，则未知电阻的表达式为__________ 。
0.1
10
Rx断路
B
