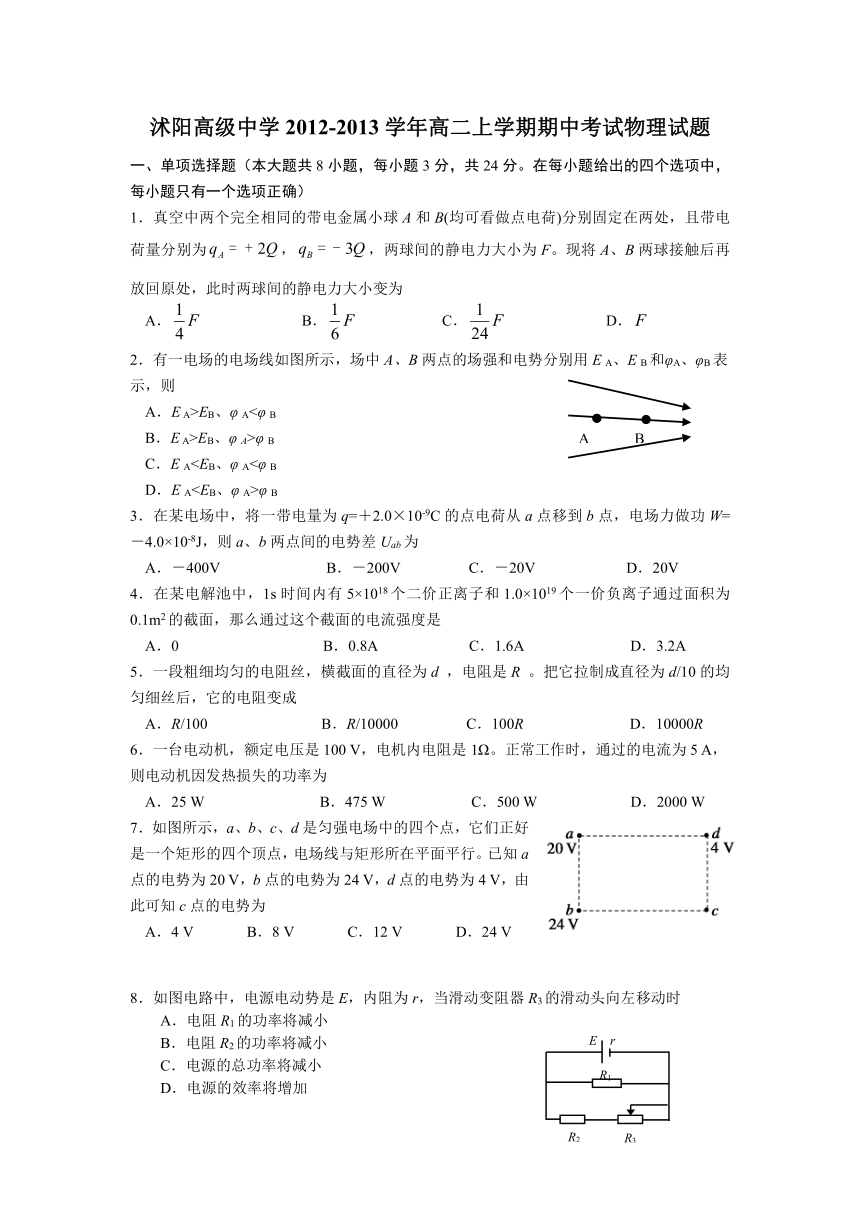

江苏省沭阳高级中学2012-2013学年高二上学期期中考试物理试题

沭阳高级中学2012-2013学年高二上学期期中考试物理试题
一、单项选择题（本大题共8小题，每小题3分，共24分。在每小题给出的四个选项中，每小题只有一个选项正确）
1．真空中两个完全相同的带电金属小球A和B(均可看做点电荷)分别固定在两处，且带电荷量分别为，，两球间的静电力大小为F。现将A、B两球接触后再放回原处，此时两球间的静电力大小变为
A． B． C． D．
2．有一电场的电场线如图所示，场中A、B两点的场强和电势分别用E A、E B和φA、φB表示，则
A．E A>EB、φ A<φ B
B．E A>EB、φ A>φ B?
C．E AD．E Aφ B
3．在某电场中，将一带电量为q=＋2.0×10-9C的点电荷从a点移到b点，电场力做功W=－4.0×10-8J，则a、b两点间的电势差Uab为
A．－400V B．－200V C．－20V D．20V
4．在某电解池中，1s时间内有5×1018个二价正离子和1.0×1019个一价负离子通过面积为0.1m2的截面，那么通过这个截面的电流强度是
A．0 B．0.8A C．1.6A D．3.2A
5．一段粗细均匀的电阻丝，横截面的直径为d ，电阻是R 。把它拉制成直径为d/10的均匀细丝后，它的电阻变成
A．R/100 B．R/10000 C．100R D．10000R
6．一台电动机，额定电压是100 V，电机内电阻是1Ω。正常工作时，通过的电流为5 A，则电动机因发热损失的功率为
A．25 W B．475 W C．500 W D．2000 W
7．如图所示，a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点，电场线与矩形所在平面平行。已知a点的电势为20 V，b点的电势为24 V，d点的电势为4 V，由此可知c点的电势为
A．4 V B．8 V C．12 V D．24 V
8．如图电路中，电源电动势是E，内阻为r，当滑动变阻器R3的滑动头向左移动时
电阻R1的功率将减小
B．电阻R2的功率将减小
C．电源的总功率将减小
D．电源的效率将增加

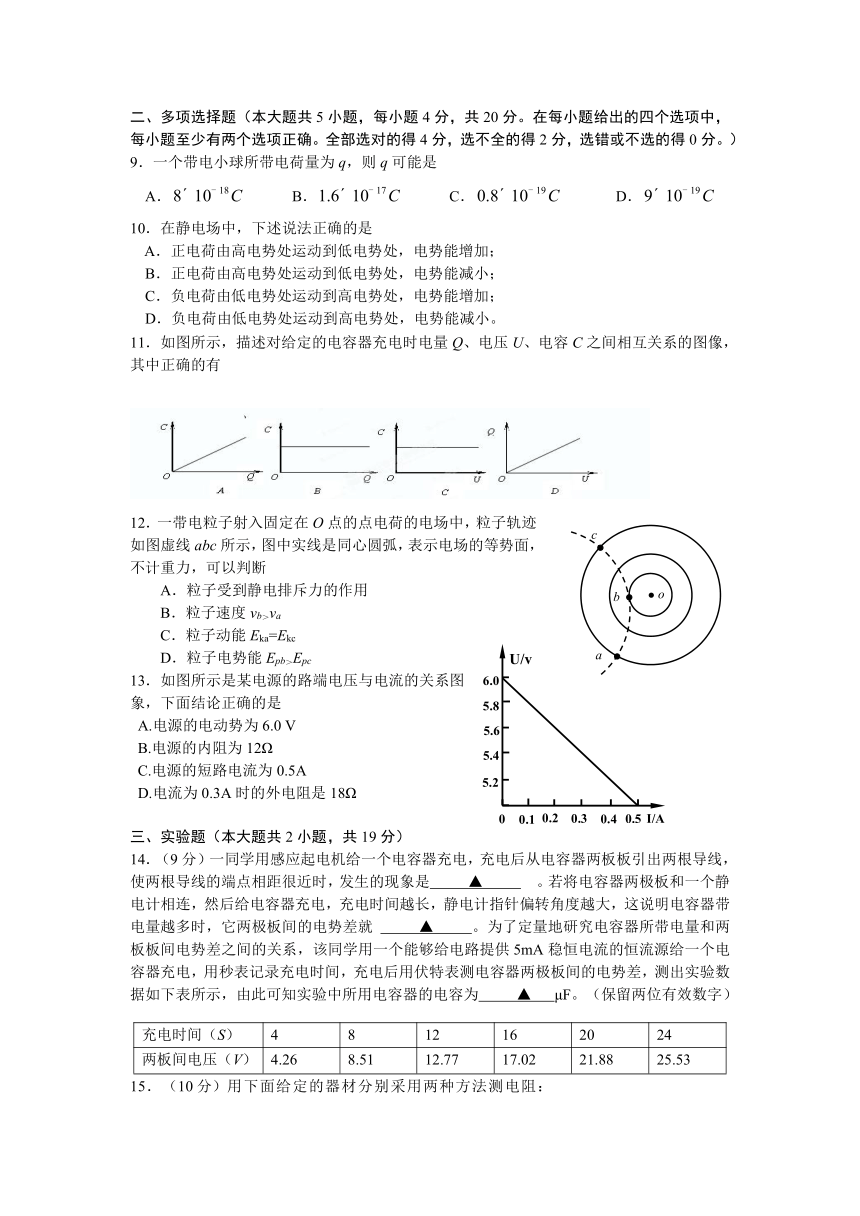

二、多项选择题（本大题共5小题，每小题4分，共20分。在每小题给出的四个选项中，每小题至少有两个选项正确。全部选对的得4分，选不全的得2分，选错或不选的得0分。）
9．一个带电小球所带电荷量为q，则q可能是
A．　　 B． C．　　 D．
10．在静电场中，下述说法正确的是
A．正电荷由高电势处运动到低电势处，电势能增加；
B．正电荷由高电势处运动到低电势处，电势能减小；
C．负电荷由低电势处运动到高电势处，电势能增加；
D．负电荷由低电势处运动到高电势处，电势能减小。
11．如图所示，描述对给定的电容器充电时电量Q、电压U、电容C之间相互关系的图像，其中正确的有
12．一带电粒子射入固定在O点的点电荷的电场中，粒子轨迹如图虚线abc所示，图中实线是同心圆弧，表示电场的等势面，不计重力，可以判断
A．粒子受到静电排斥力的作用
B．粒子速度vb＞va
C．粒子动能Eka=Ekc
D．粒子电势能Epb＞Epc
13．如图所示是某电源的路端电压与电流的关系图象，下面结论正确的是
A.电源的电动势为6.0 V
B.电源的内阻为12Ω
C.电源的短路电流为0.5A
D.电流为0.3A时的外电阻是18Ω
三、实验题（本大题共2小题，共19分）
14．（9分）一同学用感应起电机给一个电容器充电，充电后从电容器两板板引出两根导线，使两根导线的端点相距很近时，发生的现象是 ▲ 。若将电容器两极板和一个静电计相连，然后给电容器充电，充电时间越长，静电计指针偏转角度越大，这说明电容器带电量越多时，它两极板间的电势差就 ▲ 。为了定量地研究电容器所带电量和两板板间电势差之间的关系，该同学用一个能够给电路提供5mA稳恒电流的恒流源给一个电容器充电，用秒表记录充电时间，充电后用伏特表测电容器两极板间的电势差，测出实验数据如下表所示，由此可知实验中所用电容器的电容为 ▲ μF。（保留两位有效数字）
充电时间（S）
4
8
12
16
20
24
两板间电压（V）
4.26
8.51
12.77
17.02
21.88
25.53
15．（10分）用下面给定的器材分别采用两种方法测电阻：
A．多用电表
B．伏特表（0~15V，1KΩ）
C．伏特表（0~3V，3KΩ）
D．安培表（0~0.6A，0.1Ω）
E．毫安表（0~5mA，22Ω）
F．微安表（0~300μA，200Ω）
G．滑动变阻器（50Ω，1A）
H．蓄电池（ε=4V，r≈0）
I．待测电阻Rx（约为1.5KΩ）
J．电键一个，导线若干
（1）用多用表估测Rx，欧姆表的表盘示意图如图所示，则欧姆表的倍率旋钮应指向 ▲ 档（从×1Ω，×10Ω，×100Ω，×1KΩ中选取一档）。
（2）用伏安法测Rx ，则所选用器材应是 ▲ （填上面器材的字母）。
（3）画出用伏安法测Rx的电路图。
四、计算题（本题共四小题，共 57 分，其中第16题12分，第17题12分，第18题16分，第19题17分。请按题目的要求作答，解答时应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不给分，有数值计算的必须明确写出数值和单位）
16．（12分）把质量为2g的带负电的小球A，用绝缘细绳悬挂，若将带电量为Q＝４×10－６C的带电小球B靠近A，如图所示。当两个带电小球在同一高度相距30cm时，绳与竖直方向恰成45o角。
求：（1）B球受的库仑力；
（2）A球的带电量是多少？（g=10m/s2）

17．（12分）如图所示电路中，电阻R1=R2=3Ω，R3=6Ω，S扳至1时，电流表的示数为1.0A， S扳至2时，电流表示数为1.5A，求：电源的电动势E和内阻r（电流表内阻不计）。
18．（16分）如图所示电路，电源电动势E=90V，内阻r=5Ω，R1=10Ω，R2=20Ω，板面水平放置的平行板电容器的两极板M、N相距d = 3cm，在两板间的正中央有一带电液滴，电量q = 2×10-7C，质量m= 4×10-5kg，取g=10m/s2，求：
（1）若液滴恰好能处于静止状态，电压表的示数是多少？若此时滑动变阻器的滑动触头C正好在变阻器正中点，那么滑动变阻器的最大阻值Rm是多大？
（2）将滑动触头C迅速滑到A端，则液滴将向哪个极板作什么性质的运动？到达该极板时的速度是多大？
19．（17分）如图，EF与GH间为一无场区。无场区左侧A、B为相距为d、板长为L的水平放置的平行金属板，两板上加某一电压从而在板间形成一匀强电场，其中A为正极板。无场区右侧为一点电荷形成的电场，点电荷的位置O也为圆弧形细圆管CD的圆心，圆弧半径为R，圆心角为120°，O、C在两板间的中心线上，D位于GH上。一个质量为m、电量为q的带正电粒子以初速度v0沿两板间的中心线射入匀强电场，粒子出匀强电场经无场区后恰能进入细圆管，并作与管壁无碰撞的匀速圆周运动。（不计粒子的重力、管的粗细）求：
（1）粒子出匀强电场的偏转角；
（2）O处点电荷的带电量；
（3）带电粒子穿越匀强电场过程中垂直极板方向的位移大小。
（4）两金属板所加的电压。
2012～2013学年度第一学期高二年级期中调研测试
物理试题参考答案
V ……（2分）
电压表示数为60V
…………（1分） …………（1分）
…………（1分） 得：U=…………（1分）
