垂直与平行

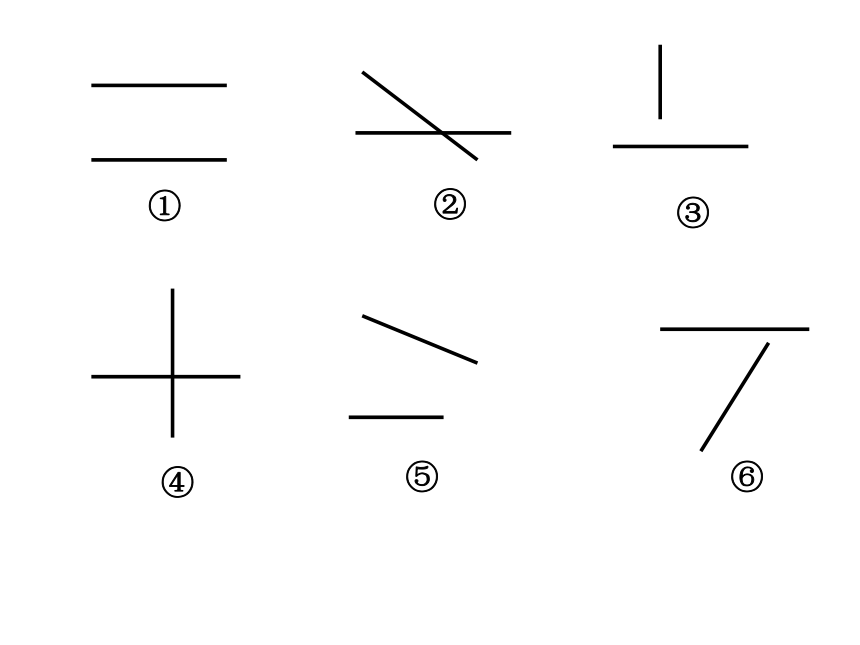

①
⑤
⑥
②
③
④

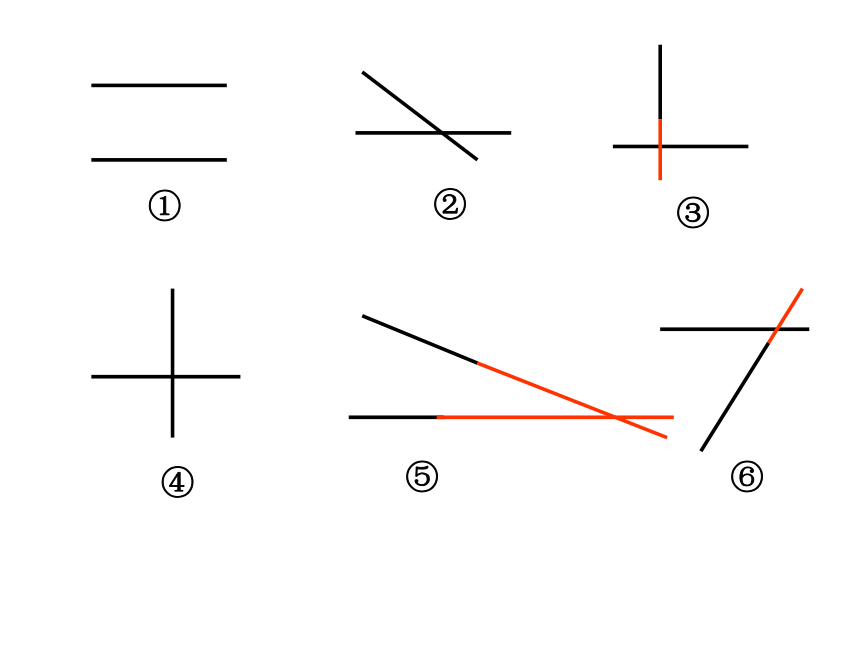

①
⑤
⑥
②
③
④
①
⑤
⑥
②
③
④

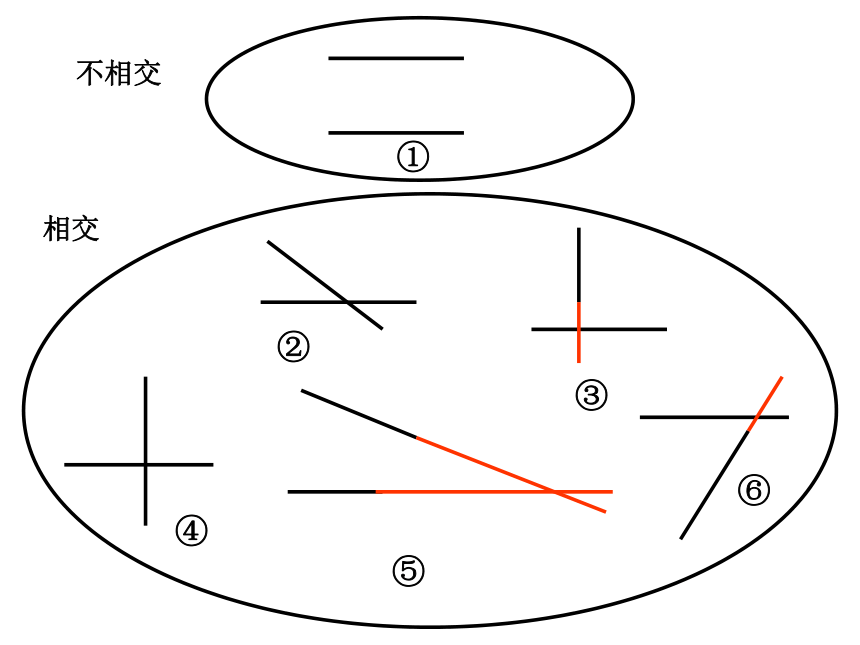

不相交
相交
在同一个平面内不相交的两条直线叫做
平行线，也可以说这两条直线互相平行。
。 。 。

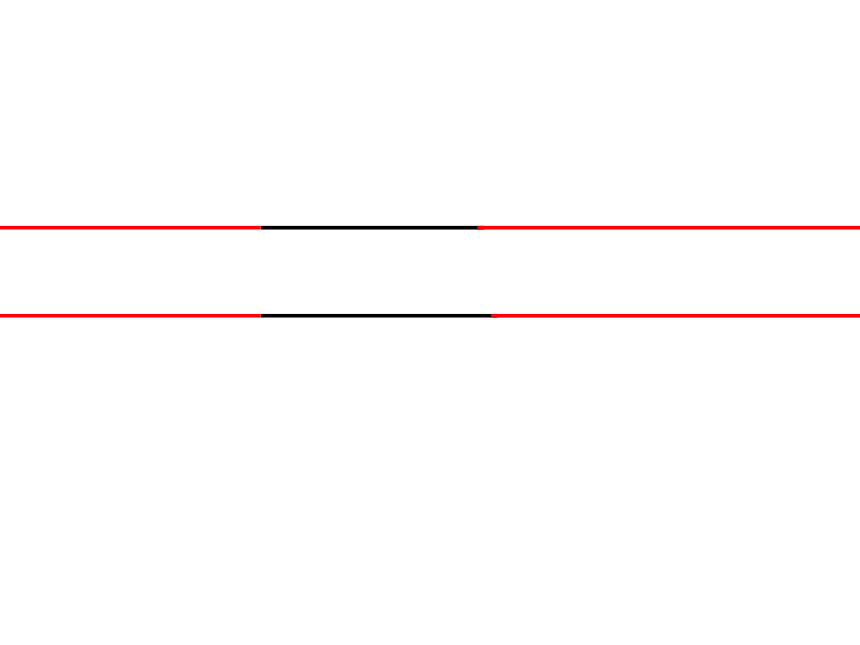

不相交：是指永不相交。
两条直线：平行线是指两条直线，不能单独的说一条直线叫平行线。
a
b
记作:a∥b
读作:a平行于b
下面各图中哪些是平行线？哪些不是？为什么？
×
×
×
×
前面
在同一平面
前面
上面
不在同一平面
①
⑤
⑥
②
③
④
不相交
相交
在同一平面内两条直线相交成直角，就说这两条直线互相垂直。
其中一条直线叫做另一条直线的垂线，这两条直线的交点叫做垂足。
a
b
垂线
垂足
垂线:是两条直线之间的位置关系,不能单独的说某直线是垂线。如：这里可以说a直线是b直线的垂线或b直线是a直线的垂线。 而不能说a直线是垂线，b直线是垂线。
垂足是一个点,是两条直线的交点.
垂线
90
记作：a⊥b 读作：a垂直于b
请观察下面哪些图行中的两条直线是互相垂直的。
（ 1 ）
（ 2 ）
（ 3 ）
（4 ）
垂直
垂直
垂直
不垂直
这里直线a平行直线c，直线b也平行于直线c，那么直线a与直线b也平行。
也就是说:两条直线分别平行于第三条直线，那么这两条直线也互相平行。
两条直线分别垂直于第三条直线，那么这两条直线就互相平行。
a
c
b
a b
C
你发现了什么？
对号入座
1
2
5
4
7
8
平行的
垂直的
相交的
2 5
3 6
1 3 4 6 7 8
3
6
