2021—2022学年人教版物理八年级上册第五章 透镜及其应用 单元测试卷

第五章 透镜及其应用 单元测试卷
一、单选题(共15小题)
1.如图是某同学佩戴隐形眼镜用来矫正近视眼.隐形眼镜的形状应为（ ）
A．
B．
C．
D．
2.如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰倒立缩小的像．将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小．则（ ）　　
A． 凸透镜位于a点左侧
B． 凸透镜位于b点右侧
C． 蜡烛在a点时，物距大于一倍焦距小于二倍焦距
D． 蜡烛在b点时，像距大于二倍焦距
3.显微镜的结构如图所示，则下列说法正确的是（ ）
A． 物镜相当于凸透镜，目镜相当于凹透镜
B． 物镜和目镜都相当于凸透镜，但只有目镜起放大作用
C． 物镜和目镜都相当于凸透镜，但只有物镜起放大作用
D． 反光镜的作用是将光反射到载物台上
4.像的成因有三个：直线传播成像、反射成像和折射成像，所成的像，有实像和虚像两种，下面列出了部分成像实例：
（1）小孔成像所成的像；
（2）在潜望镜中看到的景物的像；
（3）放大镜中看到的物体的像；
（4）幻灯机屏幕上的像；
（5）人照镜子时镜中的像．
以下说法中正确的是（ ）
A． 属于实像的是：（1）（3）
B． 属于虚像的是：（2）（3）（4）
C． 属于折射成像的是：（1）（4）
D． 属于反射成像的是：（2）（5）
5.某人坐在家门口看小说，看得正起劲时，突然发现一个人在庭院外走动，他马上摘除眼镜，认出了这个人是谁．那么，此人摘除的眼镜应是（ ）
A． 平面镜
B． 凹透镜
C． 凸透镜
D． 变色镜

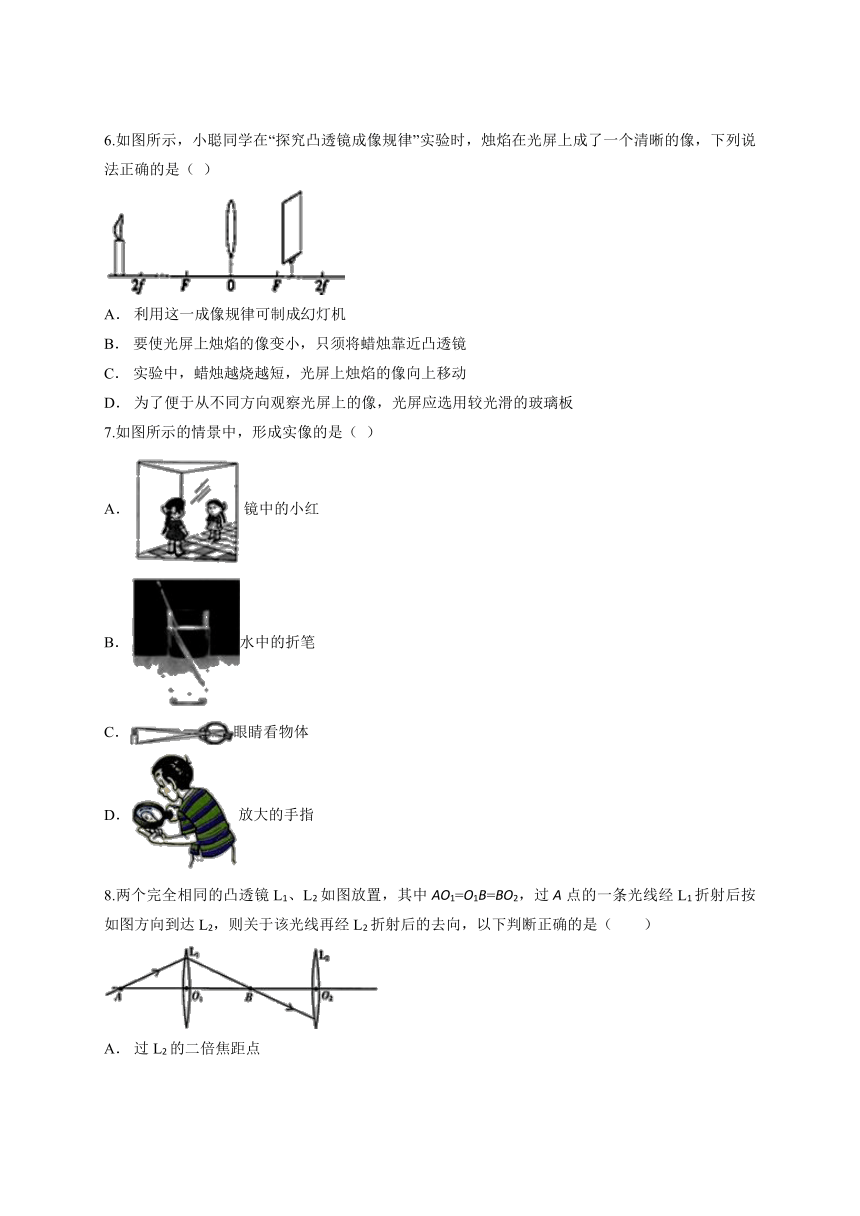

6.如图所示，小聪同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（ ）
A． 利用这一成像规律可制成幻灯机
B． 要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜
C． 实验中，蜡烛越烧越短，光屏上烛焰的像向上移动
D． 为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
7.如图所示的情景中，形成实像的是（ ）
A．镜中的小红
B．水中的折笔
C．眼睛看物体
D．放大的手指
8.两个完全相同的凸透镜L1、L2如图放置，其中AO1=O1B=BO2，过A点的一条光线经L1折射后按如图方向到达L2，则关于该光线再经L2折射后的去向，以下判断正确的是（　　）
A． 过L2的二倍焦距点
B． 过L2的焦点
C． 平行于L2的主光轴
D． 过L2的二倍焦距以外的点
9.我们经常提到的像：①小孔成像②平面镜成像 ③放大镜成像 ④电影屏幕上的像 ⑤汽车观后镜中的像，其中（ ）
A． 属于实像的是①②③
B． 属于虚像的是②③④
C． 由于反射而成的像是②⑤
D． 由于折射而成的像是①③④
10.使用下列光学器材，使物体成正立、放大的虚像的是（ ）
A． 放大镜
B． 照相机
C． 幻灯机
D． 平面镜

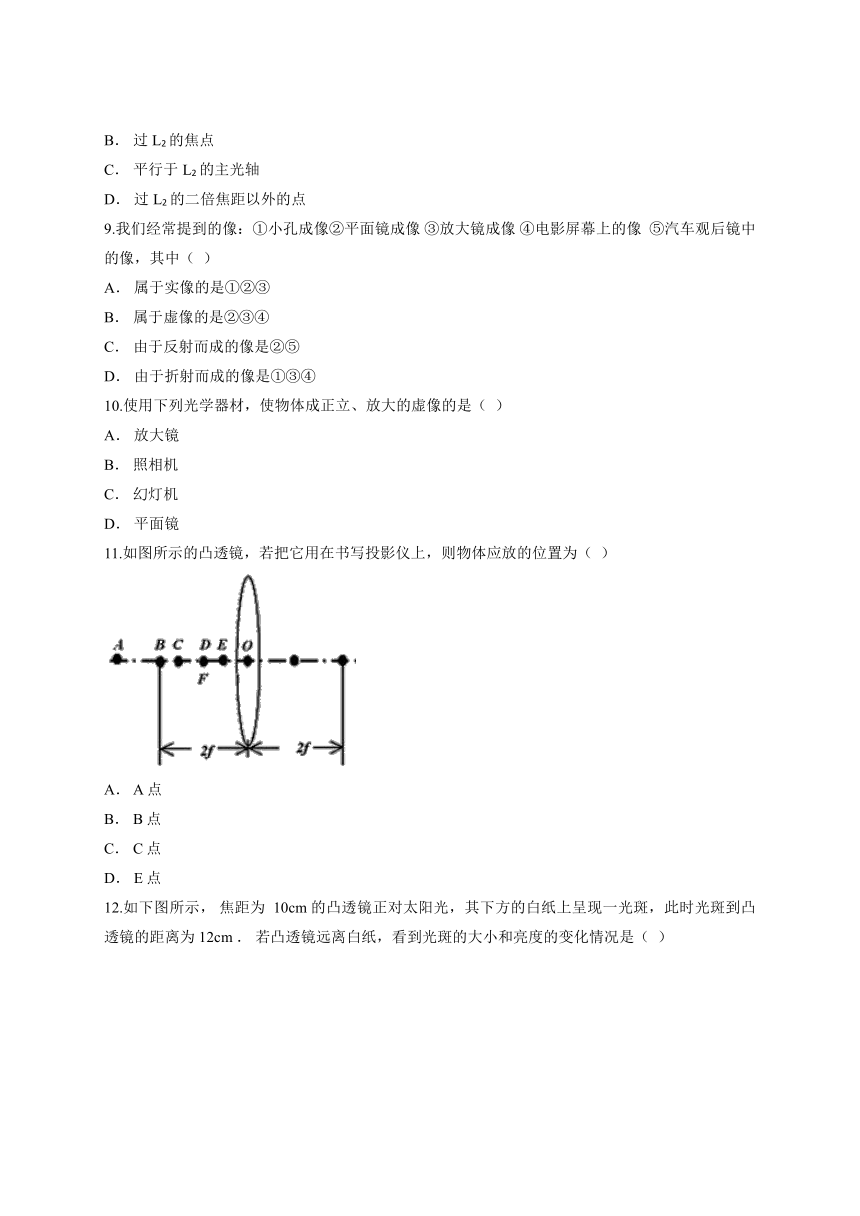

11.如图所示的凸透镜，若把它用在书写投影仪上，则物体应放的位置为（ ）
A． A点
B． B点
C． C点
D． E点

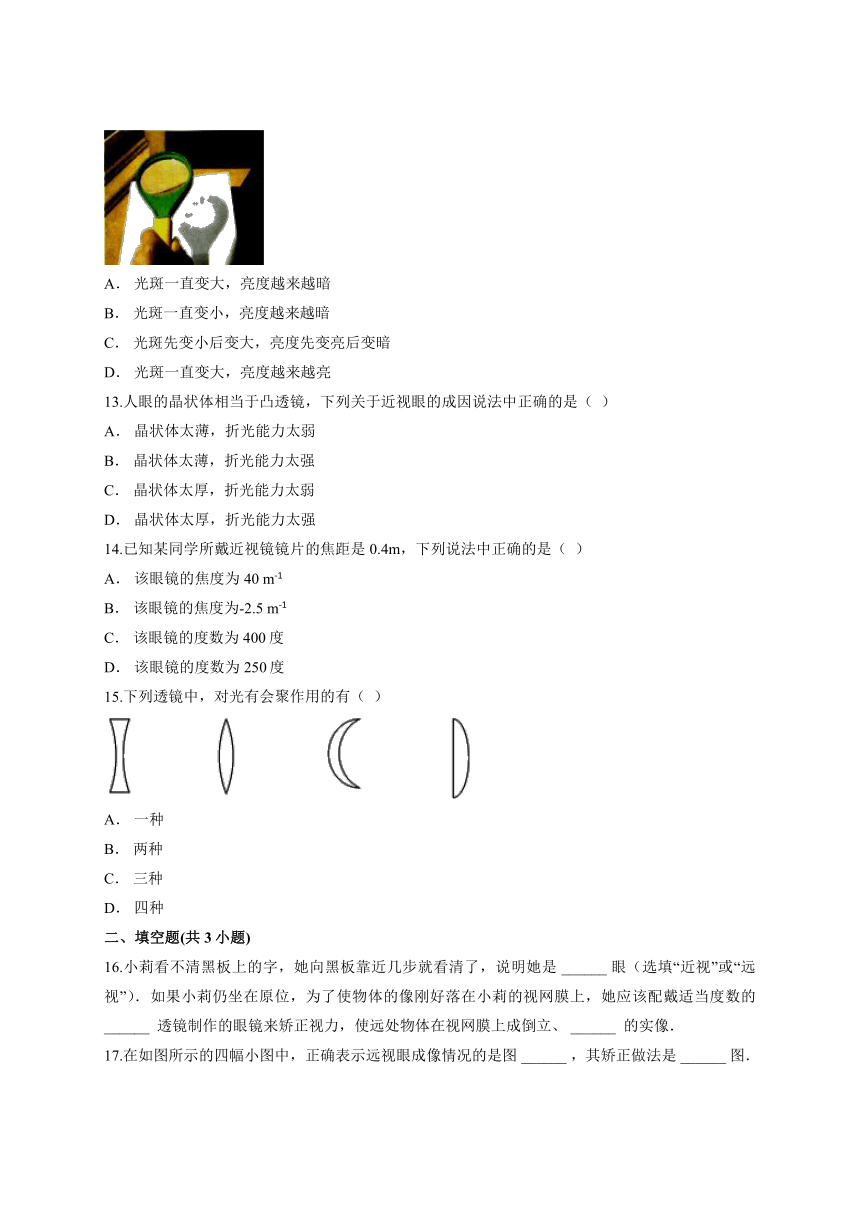

12.如下图所示， 焦距为 10cm 的凸透镜正对太阳光，其下方的白纸上呈现一光斑，此时光斑到凸透镜的距离为 12cm ． 若凸透镜远离白纸，看到光斑的大小和亮度的变化情况是（ ）
A． 光斑一直变大，亮度越来越暗 　　　 　
B． 光斑一直变小，亮度越来越暗
C． 光斑先变小后变大，亮度先变亮后变暗　
D． 光斑一直变大，亮度越来越亮
13.人眼的晶状体相当于凸透镜，下列关于近视眼的成因说法中正确的是（ ）
A． 晶状体太薄，折光能力太弱
B． 晶状体太薄，折光能力太强
C． 晶状体太厚，折光能力太弱
D． 晶状体太厚，折光能力太强
14.已知某同学所戴近视镜镜片的焦距是0.4m，下列说法中正确的是（ ）
A． 该眼镜的焦度为40 m-1
B． 该眼镜的焦度为-2.5 m-1
C． 该眼镜的度数为400度
D． 该眼镜的度数为250度
15.下列透镜中，对光有会聚作用的有（ ）
A． 一种
B． 两种
C． 三种
D． 四种
二、填空题(共3小题)
16.小莉看不清黑板上的字，她向黑板靠近几步就看清了，说明她是 ______ 眼（选填“近视”或“远视”）．如果小莉仍坐在原位，为了使物体的像刚好落在小莉的视网膜上，她应该配戴适当度数的 ______ 透镜制作的眼镜来矫正视力，使远处物体在视网膜上成倒立、 ______ 的实像．
17.在如图所示的四幅小图中，正确表示远视眼成像情况的是图 ______ ，其矫正做法是 ______ 图．
18.如图所示，小勇利用焦距为 10cm的放大镜看自己的手指纹时，应将手指放在距放大镜_______（填“大于”、“小于”或“等于”） 10cm的位置.当他将手臂伸直，用这个放大镜看窗外远处的物体时，他所看到的是倒立的、_______（填“放大”、“缩小”或“等大”)的实像.
三、实验题(共3小题)
19.小明用图示装置探究凸透镜成像的规律，所用凸透镜焦距为10cm．
（1）点燃蜡烛后，发现烛焰的像成在光屏的上方（如上图），此时他应将凸透镜向 ______ （选填“上”或“下”）移动，使烛焰的像成在光屏的中央，此时会看到一个倒立、 ______ 的实像，生活中的 ______ 就是应用了此成像规律制成的．
（2）小明仍将凸透镜固定在光具座50cm刻线处，将蜡烛移到35cm刻线处，同时将光屏向 ______ （选填“左”或“右”）移动，直到在光屏上再次看到像后，正确测出了像距．此时，小华同学将自己的近视眼镜放在了凸透镜的左边，小明要想再次得到清晰的像应将将光屏向 ______ （选填“左”或“右”）移动．
（3）邻座的小红用同样的实验器材做该实验，小红将点燃的蜡烛、凸透镜固定好位置后，无论怎样移动光屏，在光屏中心都只能看到一个大小不变的圆形光斑，你认为可能出现的原因应该是 ______ ．
20.小周用图所示的装置“探究凸透镜成像规律”．
（1）调节烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度，其目的是使像能成在 ______ ．
（2）小周在图所示位置得到一个清晰的像．老师要求她在凸透镜不动的情况下．
在光屏上再成一个更小的实像，小周应当把蜡烛向 ______ 移动．同时把光屏向 ______ 移动．
（3）小周把自己的近视眼镜放在凸透镜与蜡烛之间，发现光屏上的像变得模糊不清．她应当向 ______ 移动光屏，可再次得到清晰的像．
21.在探究凸透镜成像的规律活动中，小明用是凸透镜焦距为15cm，蜡烛、凸透镜和光屏的组装，如图所示．
（1）图中烛焰通过凸透镜所成的像在光屏的 ______ （填“上方”、“中央”或“下方”），为使实验顺利进行，应将烛焰、凸透镜和光屏三者的中心调节在 ______ 上；
（2）保持烛焰、凸透镜和光屏三者之间距离不变，进行调节后，在光屏上恰好得到一个清晰的像，则像的性质：倒立 ______ （选填“放大”、“缩小”、“等大”）的实像；
（3）使烛焰放在光具座上30cm刻度处，移动光屏，在光屏上可得到一个倒立 ______ （选填“放大”、“缩小”、“等大”）的清晰的实像．生活中常用的 ______ 就是利用这一原理制成的．
答案解析
1.【答案】A
【解析】近视眼是因为晶状体太厚或眼球太长，使像成在视网膜的前方，可以利用凹透镜对光线的发散作用，使像后移，重新成在视网膜上.图A透镜的四周要比中间厚，属于凹透镜.故A符合.
2.【答案】A
【解析】（1）将蜡烛从a点滑到b点后，在屏上得到清晰的像变小，则说明像距在变小，物距在变大，而凸透镜固定在光具座上位置不变，所以凸透镜应位于a点的左侧．故A符合题意，B不符合题意．
（2）当点燃的蜡烛放在光具座上的a点时，在光屏上得到烛焰清晰缩小倒立的像，所以从凸透镜成像的规律可知，此时物距应大于二倍焦距．故C不符合题意．
（3）蜡烛在a点时，成倒立、缩小的实像；当蜡烛在b点时，仍然成倒立、缩小的实像，此时物距应大于二倍焦距，像距应大于一倍焦距小于二倍焦距．故D不符合题意．
3.【答案】D
【解析】A、物镜相当于凸透镜，目镜相当于凸透镜，故A错误；
B、物镜和目镜都相当于凸透镜，都起放大作用，故B错误；
C、物镜和目镜都相当于凸透镜，都起放大作用，故C错误；
D、反光镜的作用是将光反射到载物台上，故D正确．
4.【答案】D
【解析】（1）小孔成像，成的是实像，它是光的直线传播原理形成的；
（2）从潜望镜中观察景物，观察到的是虚像，利用的是平面镜成像原理，属于光的反射现象；
（3）放大镜中看到的物体的像，是光的折射现象，成的是正立放大的虚像；
（4）看幻灯机屏幕上的像，是光的折射现象，成的是倒立放大的实像；
（5）人照镜子时镜中的像，是平面镜成像，属于光的反射现象，成的是虚像．
综上分析，属于实像的是：（1）（4）；属于虚像的是：（2）（3）（5）；属于折射成像的是：（3）（4）；属于反射成像的是：（2）（5）
故只有D正确．
5.【答案】C
【解析】远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的前方就是近视眼，不能看清远处的物体．远视正好相反，能看清远处的而看不清近处的物体，看书离得近戴上眼镜就能看清，突然发现一个人在庭院外走动，看不清，他马上摘除眼镜．表明这个人是远视眼，戴的是凸透镜．
6.【答案】C
【解析】A、由图知，蜡烛放在2倍焦距之外，所以此时成缩小、倒立的实像．照相机是根据这个原理制成的．而幻灯机是根据物距处于f和2f之间时，成放大、倒立的实像原理制成．故本选项说法错误．
B、要使光屏上的烛焰的像变小，蜡烛应远离凸透镜．故本选项说法错误．
C、由于成的实像是倒立的，所以蜡烛越烧越短，光屏上烛焰的像就应该越向上移动，故本选项说法正确．
D、为了便于从不同方向观察光屏上的像，光屏应选用较粗糙的毛玻璃板．故本选项说法错误．
7.【答案】C
【解析】A、镜中的小红属于平面镜成像，平面镜成像特点是正立等大的虚像，故A不符合题意；
B、从水中笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是笔的虚像，比实际位置偏高，所以感觉折断了，故B不符合题意；
C、人的眼睛好像一架照相机，物体在视网膜上成倒立缩小的实像，故C符合题意；
D、用放大镜看手指时，看到的手指是正立放大的虚像，故D不符合题意；
8.【答案】A
【解析】过主光轴上的一点A发出的光线，经过凸透镜折射后交于主光轴上一点B，并且A、B两点到光心的距离相等，可知：AO1和O1B为凸透镜的二倍焦距．因为两个透镜完全相同，且AO1=O1B=BO2，所以BO2也是凸透镜L2的二倍焦距，所以光线再经L2折射后仍过L2的二倍焦距点．
9.【答案】C
【解析】①小孔成像是由光的直线传播形成的实像．
②平面镜成像是由光的反射形成的虚像．
③放大镜成像属于凸透镜成像，是由光的折射形成的虚像．
④电影银幕上的像，属于凸透镜成像，是由光的折射形成的实像．
⑤汽车观后镜中的像，观后镜是凸面镜，所以它成的像是由光的反射形成的虚像．
其中，属于实像的是①④；属于虚像的是②③⑤；由于反射而成的像是②⑤；由于折射而成的像是③④．
10.【答案】A
【解析】A.放大镜是利用凸透镜在U＜f时，通过凸透镜能看到一个正立的、放大的虚像，故该选项符合题意；
B.照相机是利用凸透镜在U＞2f时，在另一侧光屏上得到倒立、缩小的实像，故该选项不符合题意；
C.幻灯机是利用凸透镜在2f＞U＞f时，在另一侧光屏上得到一个倒立、放大的实像，不符合题意；
D.平面镜成正立、等大的虚像，故该选项不符合题意.
11.【答案】C
【解析】投影仪投出的像是倒立放大的实像，所以物体应当放在1倍焦距与2倍焦距之间.
12.【答案】A
【解析】平行于主光轴的光线经凸透镜折射后会聚一点，这点是凸透镜的焦点，光线到达焦点并且继续向前射出.依题意可知，此时光斑到凸透镜的距离为12cm ，大于一倍焦距，此时的光线是交点之后的，是发散的，所以光斑一直变大，亮度越来越暗.
13.【答案】D
【解析】眼睛的晶状体相当于凸透镜；近视眼的晶状体变厚，对光的折射能力增强，物体的像成在视网膜的前方，从而看不清楚物体．
14.【答案】B
【解析】老花镜是凸透镜，其度数是正数；近视镜是凹透镜，其度数是负数.
眼镜的度数等于焦距倒数的100倍，所以近视镜镜片的度数为：D=，所以C、D错误；
眼镜的焦度，焦距的关系为，所以近视镜镜片的焦度为，所以A错误，B正确.
15.【答案】C
【解析】根据凸透镜和凹透镜的结构特点:第一个透镜是凹透镜，第二、三、四个透镜是凸透镜；凸透镜对光线有会聚作用，所以可以对光有会聚作用的有三种.
16.【答案】近视；凹；缩小
【解析】小莉看不清黑板上的字，她向黑板靠近几步就看清了，说明她是近视眼；可以看清近处的物体，但远处的物体则看不清．需要佩戴凹透镜进行矫正，利用凹透镜的发散作用，把光线的会聚点移到视网膜上，呈现一个倒立缩小清晰的像．
17.【答案】B；D
【解析】远视眼是因为眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，落在视网膜的后方造成的，所以需要利用凸透镜对光线的会聚作用，使像前移，重新落在视网膜上，应当佩戴凸透镜．
18.【答案】小于；缩小
【解析】放大镜是利用了凸透镜在物距小于一倍焦距时的成像情况工作的．看自己的手指纹时，凸透镜作为一个放大镜使用，因为焦距为10厘米，故应将凸透镜放在距手指小于10cm的位置；用凸透镜去观察窗外远处的景物，此时的物体距凸透镜的距离要大于该透镜的2倍焦距，由凸透镜成像规律可知，成的是倒立缩小的实像.
19.【答案】（1）下；缩小；照相机；（2）右；右；（3）物距等于焦距．
【解析】（1）从图中可以看出，此时像成在光屏的上方，没有成在光屏的中央，是因为凸透镜、光屏、烛焰的中心未在同一高度处的缘故，为使烛焰的像能成在光屏的中央，应把凸透镜向下调．
如图，凸透镜的焦距f=10cm，u=50cm，u＞2f，成倒立、缩小的实像，应用于照相机．
（2）当“将蜡烛移至35cm刻度线处时”此时u=50cm-35cm=15cm，2f＞u＞f，成倒立、放大的实像．凸透镜成像时，物近像远像变大，可知同时将光屏向右移动；
由于近视眼镜是凹透镜，对光线有发散作用，所以通过凸透镜的光线比以前会聚得要推迟了，像距更大了，因此要得到清晰的像，需将光屏远离凸透镜，即应向右移动光屏．
（3）无论怎样移动光屏，在光屏中心都只能看到一个大小不变的圆形光斑，说明折射光线是平行的，则可能出现的原因应该是物距等于焦距．
20.【答案】（1）光屏中央；（2）远离透镜方向（左）；靠近透镜方向（左）；(3)远离透镜方向（右）．
【解析】（1）为了使烛焰的像能成在光屏的中心，必须使烛焰、凸透镜和光屏三者的中心放在同一高度上．
（2）要使所成的像更小，应增大物距，所以使蜡烛向远离透镜方向或向左移动．物距变大，则像距要变小，所以光屏要靠近透镜或向左移动．
（3）近视镜是凹透镜，对光线有发散作用，所以通过透镜的光线会晚一些会聚，因此需要使光屏向远离透镜或向右移动．
21.【答案】（1）下方；同一高度；（2）缩小；（3）放大；幻灯机（或电影放映机、投影仪）．
【解析】（1）由图知，烛焰位置偏上，由于实像是倒立的，所以像偏向光屏的下方；
为使像能够成在光屏的中央，应调节凸透镜、光屏、烛焰中心大致在同一高度处；
（2）已知f=15cm，由图知，物距大于2f，所以此时凸透镜成倒立缩小的实像；
（3）使烛焰放在光具座上30cm刻度处，则物距u=50cm-30cm=20cm，处于f和2f之间，成倒立放大的实像，生活中的幻灯机、投影仪或电影放映机就是根据这个原理制成的．
