北京课改版九全物理 专项综合 电路故障（含解析）

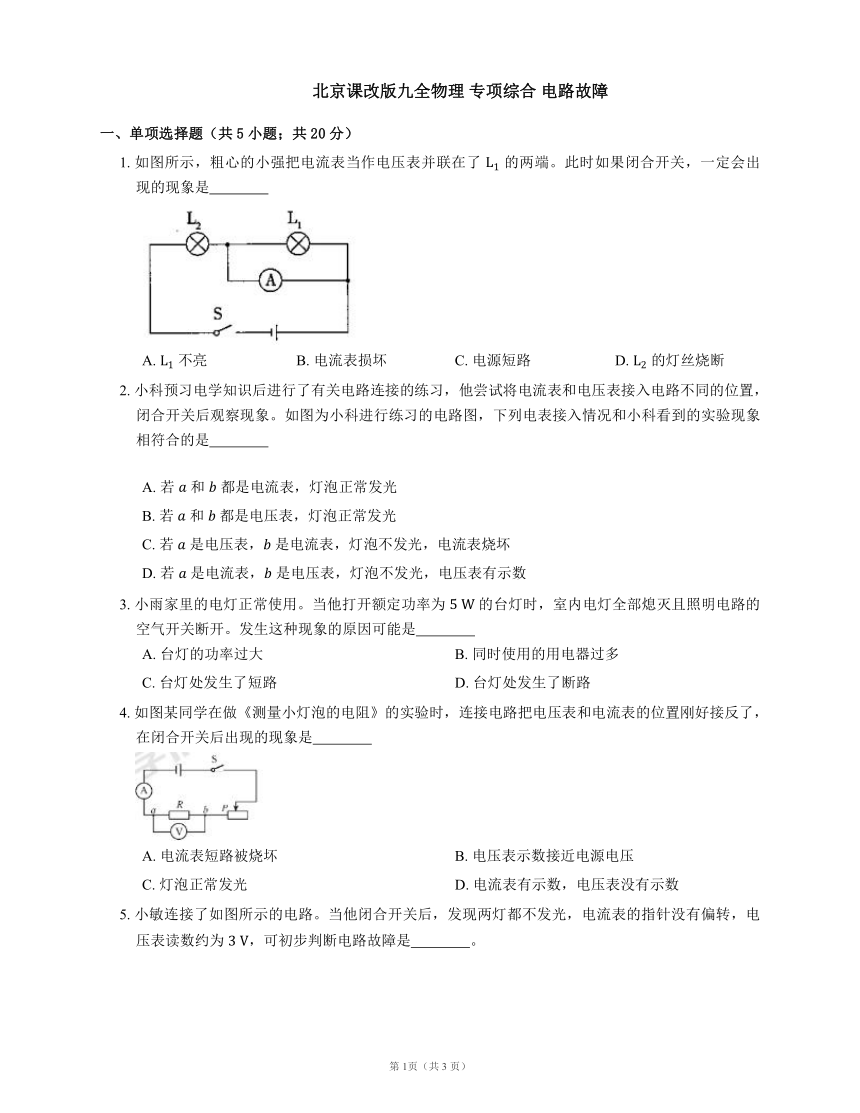

北京课改版九全物理 专项综合 电路故障
一、单项选择题（共5小题；共20分）
1. 如图所示，粗心的小强把电流表当作电压表并联在了 的两端。此时如果闭合开关，一定会出现的现象是
A. 不亮 B. 电流表损坏 C. 电源短路 D. 的灯丝烧断
2. 小科预习电学知识后进行了有关电路连接的练习，他尝试将电流表和电压表接入电路不同的位置，闭合开关后观察现象。如图为小科进行练习的电路图，下列电表接入情况和小科看到的实验现象相符合的是
A. 若 和 都是电流表，灯泡正常发光
B. 若 和 都是电压表，灯泡正常发光
C. 若 是电压表， 是电流表，灯泡不发光，电流表烧坏
D. 若 是电流表， 是电压表，灯泡不发光，电压表有示数
3. 小雨家里的电灯正常使用。当他打开额定功率为 的台灯时，室内电灯全部熄灭且照明电路的空气开关断开。发生这种现象的原因可能是
A. 台灯的功率过大 B. 同时使用的用电器过多
C. 台灯处发生了短路 D. 台灯处发生了断路
4. 如图某同学在做《测量小灯泡的电阻》的实验时，连接电路把电压表和电流表的位置刚好接反了，在闭合开关后出现的现象是
A. 电流表短路被烧坏 B. 电压表示数接近电源电压
C. 灯泡正常发光 D. 电流表有示数，电压表没有示数
5. 小敏连接了如图所示的电路。当他闭合开关后，发现两灯都不发光，电流表的指针没有偏转，电压表读数约为 ，可初步判断电路故障是 。
A. 灯 断路 B. 灯 断路 C. 灯 短路 D. 灯 短路
二、双项选择题（共1小题；共4分）
6. 如图所示电路，开关闭合后，发现两灯都不亮，用一根导线取检查电路故障，当导线接在灯 两端时，发现两灯仍然不亮；当导线连接在灯 两端时，发现灯 亮了，则故障原因可能是
A. 灯 断路 B. 灯 断路
C. 灯 接触不良 D. 灯 接触不良
三、填空题（共1小题；共12分）
7. 只闭合 ，小灯 、 ；只闭合 ，小灯 、 ；闭合 、 ，小灯 、 。
答案
第一部分
1. A
【解析】由电路图可知，灯泡 和灯泡 串联，当把电流表并联在 两端时，电流表相当于一根导线，若开关 闭合，电流表把 短路，只有灯泡 接入电路中，灯泡 发光， 不发光。
2. C
3. C
【解析】当打开额定功率为 的台灯时，室内的电灯全部熄灭且电路中空气开关断开，这是由于电路中电流过大造成的，电路中电流过大有两种情况，一是电路中用电器过载（即总功率过大），二是发生短路。由题意可知，台灯功率很小，因此不是家庭电路中用电器过载造成的，由此可以判断台灯处发生了短路，造成电路中电流过大，故选C。
4. B
5. A
【解析】灯 断路，电流表无示数，电压表有示数，并且为电源电压，符合题意；
灯 断路，电流表无示数，电压表也无示数，不符合题意；
灯 短路，则电路为 的基本电路，因此电流表应有示数，电压表无示数，不符合题意；
灯 短路，则电路为 的基本电路，因此电流表应有示数，电压表有示数，不符合题意。
第二部分
6. B， D
【解析】闭合开关时两灯均不亮，说明电路中某处断路或两灯均短路；
当导线接在 两端时，发现 亮了，即 、开关是完好的，说明电路为通路，两个灯泡不可能短路， 也不可能断路，只能为灯 发生了断路或灯 接触不良引起的。
第三部分
7. 亮；亮；亮；不亮；亮；不亮
第1页（共1 页）
