北京课改版九全物理 专项综合 动态电路（含解析）

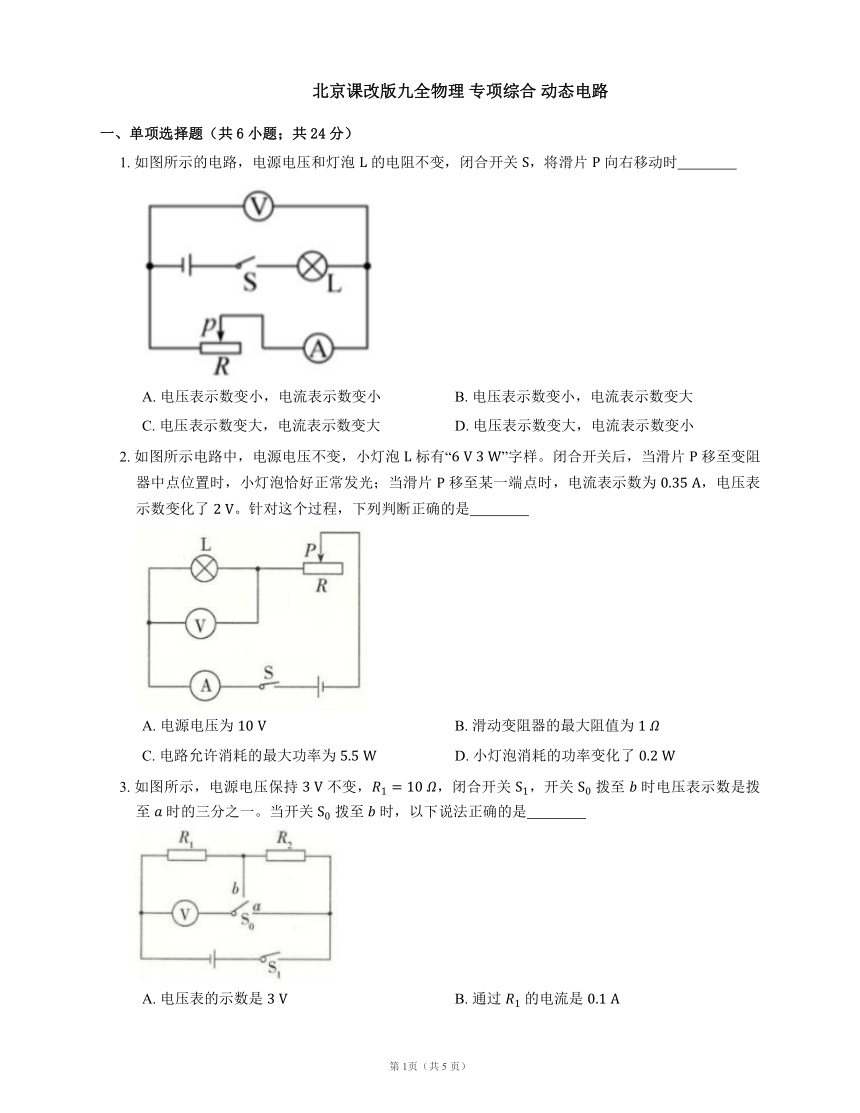

北京课改版九全物理 专项综合 动态电路
一、单项选择题（共6小题；共24分）
1. 如图所示的电路，电源电压和灯泡 的电阻不变，闭合开关 ，将滑片 向右移动时
A. 电压表示数变小，电流表示数变小 B. 电压表示数变小，电流表示数变大
C. 电压表示数变大，电流表示数变大 D. 电压表示数变大，电流表示数变小
2. 如图所示电路中，电源电压不变，小灯泡 标有“”字样。闭合开关后，当滑片 移至变阻器中点位置时，小灯泡恰好正常发光；当滑片 移至某一端点时，电流表示数为 ，电压表示数变化了 。针对这个过程，下列判断正确的是
A. 电源电压为 B. 滑动变阻器的最大阻值为
C. 电路允许消耗的最大功率为 D. 小灯泡消耗的功率变化了
3. 如图所示，电源电压保持 不变，，闭合开关 ，开关 拨至 时电压表示数是拨至 时的三分之一。当开关 拨至 时，以下说法正确的是
A. 电压表的示数是 B. 通过 的电流是
C. 电阻 的阻值是 D. 与 的功率比为

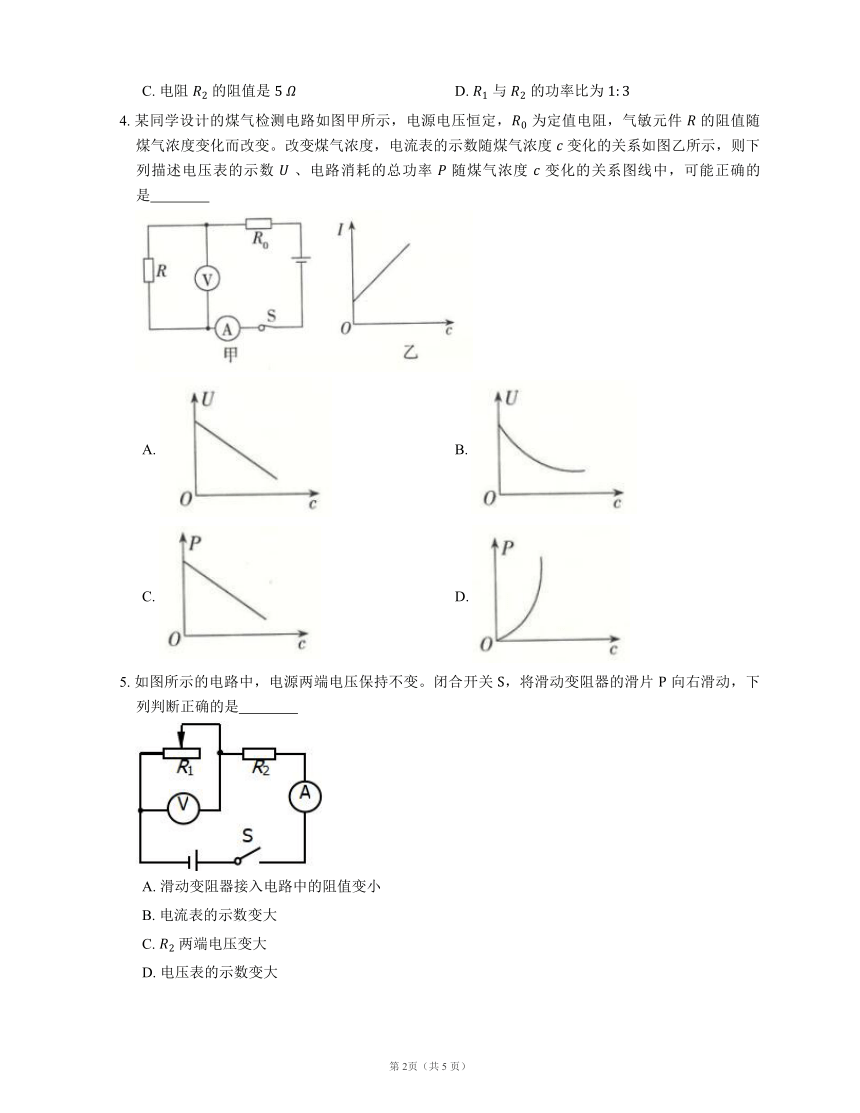

4. 某同学设计的煤气检测电路如图甲所示，电源电压恒定， 为定值电阻，气敏元件 的阻值随煤气浓度变化而改变。改变煤气浓度，电流表的示数随煤气浓度 变化的关系如图乙所示，则下列描述电压表的示数 、电路消耗的总功率 随煤气浓度 变化的关系图线中，可能正确的是
A. B.
C. D.
5. 如图所示的电路中，电源两端电压保持不变。闭合开关 ，将滑动变阻器的滑片 向右滑动，下列判断正确的是
A. 滑动变阻器接入电路中的阻值变小
B. 电流表的示数变大
C. 两端电压变大
D. 电压表的示数变大
6. 如图所示的电路中，电源电压保持不变，现将一个电压表 接入电路的 或 两点间。电键 闭合后，在向左移动滑动变阻器 滑片 的过程中，下列数值一定不变的是
A. 电压表 的示数
B. 电流表 的示数
C. 电压表 示数与电流表 示数的比值
D. 电压表 示数变化量与电流表 示数变化量的比值
二、多项选择题（共1小题；共4分）
7. 如图所示的电路中，电源电压保持不变，闭合开关 ，滑动变阻器的滑片 向右移动的过程中，下列说法正确的是
A. 电压表的示数不变
B. 电流表 和电流表 的示数均减小
C. 电流表 的示数与电流表 的示数之差减小
D. 电压表 的示数与电流表 的示数比值不变
答案
第一部分
1. D
2. C
【解析】由电路图可知，灯泡和滑动变阻器串联连接，电压表测灯泡两端的电压，电流表测电路中的电流。闭合开关后，当滑片 移至变阻器中点位置时，小灯泡恰好正常发光，由 得，小灯泡正常发光时通过的电流为：，此时电源电压为 ；当滑片 移至某一端点时，电流表示数为 ，电流减小了，说明滑动变阻器连入电路的电阻增大了，滑片在最右端，滑动变阻器连入电路的电阻最大，此时电压表示数变化了 ，是减小了 ，变为 ，此时电源电压为：，由①②得 ，B错；电源电压：，故A错误；因为小灯泡的额定电流为 ，所以电路允许的最大电流为 ，电路允许的最大功率为：，C正确；当滑片 移至某一端点时，电流表示数为 ，电压表示数变化了 ，此时小灯泡的实际功率为：，功率变化了：，D错。
3. B
【解析】闭合开关 ，开关 拨至 时，两电阻串联，电压表测 两端的电压；闭合开关 ，开关 拨至 时，两电阻仍然串联，电压表测电源的电压。因串联电路中总电压等于各部分电压之和，且开关 拨至 时电压表示数是拨至 时的三分之一（即 ），所以， 与 两端的电压之比：，已知 ，所以 ，，即开关 拨至 时，电压表示数为 ，A错；由串联分压的规律可得，两电阻的阻值之比：，则 的阻值：，C错；电源电压为 ，当开关 拨至 时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：，B正确；串联电路各处的电流相等，则 与 的功率比：，D错。
4. A
【解析】由甲电路图可知，定值电阻 和气敏元件 串联，电压表测 两端的电压，电流表测电路中的电流，由图乙可知， 图线是一条斜向上的直线，即煤气浓度增大时，电路中的电流线性变大，由 可知，定值电阻 两端的电压也线性变大，因串联电路中总电压等于各部分电压之和，所以， 两端的电压：，则电阻 两端的电压线性减小，A正确，B错；由 可知，电路消耗的总功率线性增加（即 图线应是一条斜向上的直线），C、D错。
5. D
6. D
第二部分
7. A， C， D
【解析】由电路图可知， 与 并联，电流表 测干路电流，电流表 测 支路的电流，电压表测电源两端的电压。
因电源电压保持不变，
所以，滑片移动时，故A正确；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时 的电流不变，即电流表 的示数不变，故B错误；
则电压表 的示数与电流表 的示数比值不变，故D正确；
滑动变阻器的滑片 向右移动的过程中，接入电路中的电阻变大，
由 可知 的电流变小，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变小 的示数变小，
则电流表 的示数与电流表 的示数之差减小，故C正确。
故选：ACD。
