2021-2022学年北京市各区九年级上学期期末物理试题-生活用电分类汇编（有解析）

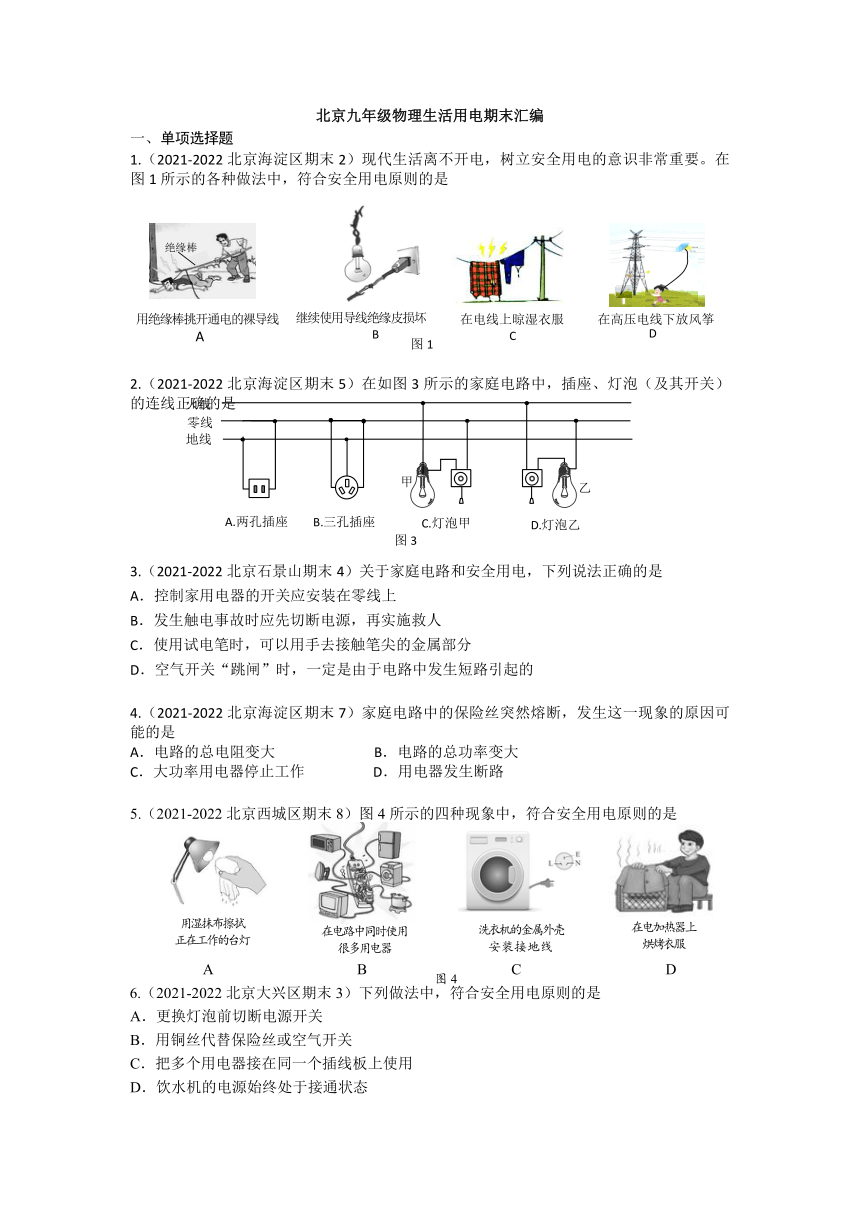

北京九年级物理生活用电期末汇编
单项选择题
1.（2021-2022北京海淀区期末2）现代生活离不开电，树立安全用电的意识非常重要。在图1所示的各种做法中，符合安全用电原则的是
2.（2021-2022北京海淀区期末5）在如图3所示的家庭电路中，插座、灯泡（及其开关）的连线正确的是
3.（2021-2022北京石景山期末4）关于家庭电路和安全用电，下列说法正确的是
A．控制家用电器的开关应安装在零线上
B．发生触电事故时应先切断电源，再实施救人
C．使用试电笔时，可以用手去接触笔尖的金属部分
D．空气开关“跳闸”时，一定是由于电路中发生短路引起的
4.（2021-2022北京海淀区期末7）家庭电路中的保险丝突然熔断，发生这一现象的原因可能的是
A．电路的总电阻变大 B．电路的总功率变大
C．大功率用电器停止工作 D．用电器发生断路
5.（2021-2022北京西城区期末8）图4所示的四种现象中，符合安全用电原则的是
6.（2021-2022北京大兴区期末3）下列做法中，符合安全用电原则的是
A．更换灯泡前切断电源开关
B．用铜丝代替保险丝或空气开关
C．把多个用电器接在同一个插线板上使用
D．饮水机的电源始终处于接通状态

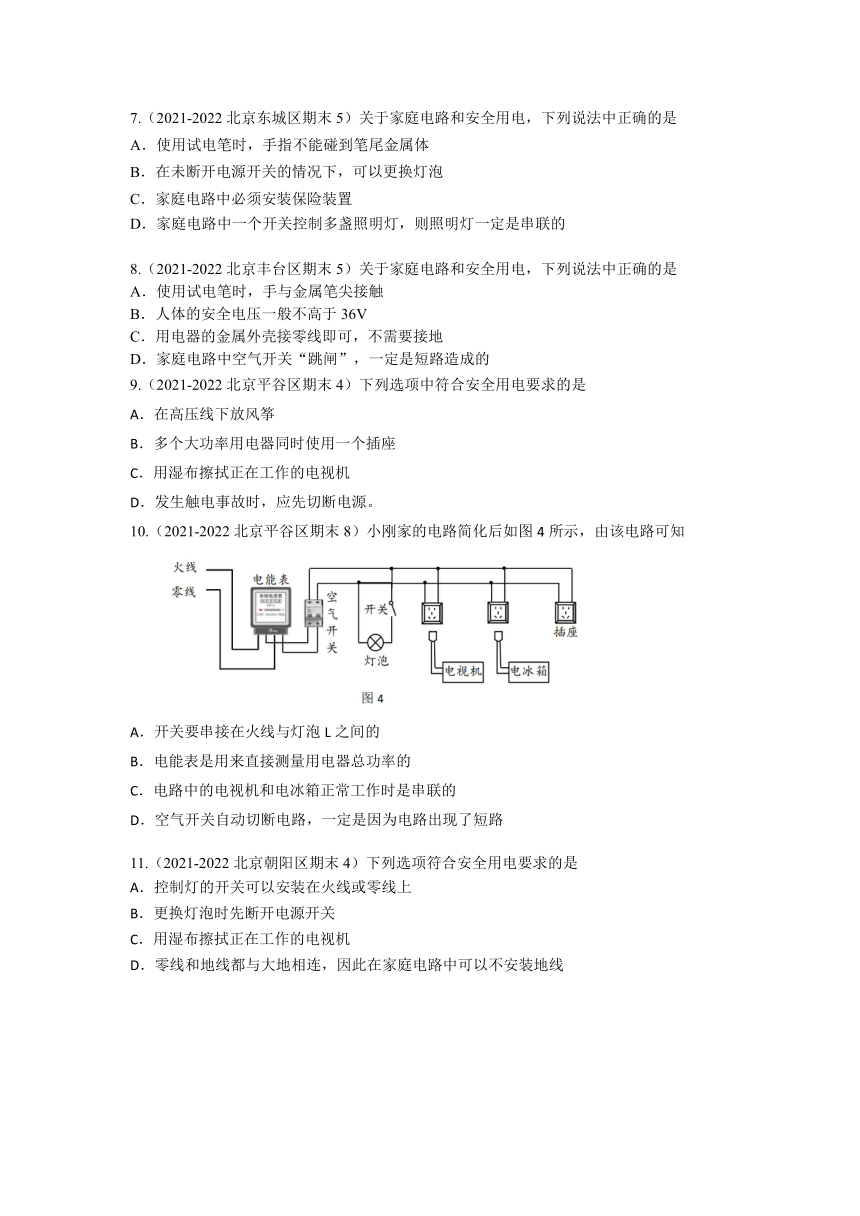

7.（2021-2022北京东城区期末5）关于家庭电路和安全用电，下列说法中正确的是
A．使用试电笔时，手指不能碰到笔尾金属体
B．在未断开电源开关的情况下，可以更换灯泡
C．家庭电路中必须安装保险装置
D．家庭电路中一个开关控制多盏照明灯，则照明灯一定是串联的
8.（2021-2022北京丰台区期末5）关于家庭电路和安全用电，下列说法中正确的是
A．使用试电笔时，手与金属笔尖接触
B．人体的安全电压一般不高于36V
C．用电器的金属外壳接零线即可，不需要接地
D．家庭电路中空气开关“跳闸”，一定是短路造成的
9.（2021-2022北京平谷区期末4）下列选项中符合安全用电要求的是
A．在高压线下放风筝
B．多个大功率用电器同时使用一个插座
C．用湿布擦拭正在工作的电视机
D．发生触电事故时，应先切断电源。
10.（2021-2022北京平谷区期末8）小刚家的电路简化后如图4所示，由该电路可知
A．开关要串接在火线与灯泡L之间的
B．电能表是用来直接测量用电器总功率的
C．电路中的电视机和电冰箱正常工作时是串联的
D．空气开关自动切断电路，一定是因为电路出现了短路
11.（2021-2022北京朝阳区期末4）下列选项符合安全用电要求的是
A．控制灯的开关可以安装在火线或零线上
B．更换灯泡时先断开电源开关
C．用湿布擦拭正在工作的电视机
D．零线和地线都与大地相连，因此在家庭电路中可以不安装地线
12.（2021-2022北京昌平区期末5）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是
A．不接触低压带电体，不靠近高压带电体
B．在家庭电路中安装保险丝或空气开关
C．用电器电线绝缘皮破损了仍继续使用
D．及时更换达到使用寿命的插座、导线和家用电器
13.（2021-2022北京海淀区期末12）如图8所示为一种试电笔的构造图，下列说法中正确的是
A．使用试电笔时手可以接触金属笔尖
B．使用试电笔时手不要接触金属笔卡
C．试电笔中的电阻可以用铁丝代替
D．正确使用试电笔，若氖管发光则说明接触的是火线
多选题
14.（2021-2022北京海淀区期末16）关于家庭电路和安全用电，下列说法中错误的是
A．试电笔是用来测试物体是带正电还是带负电的
B．电能表是测量电流通过用电器所做电功的仪表
C．对人体安全的电压是不高于220V
D．家庭电路中，一个开关控制多盏照明灯，则这些照明灯一定是串联的
实验解答题
15.（2021-2022北京朝阳区期末16）图11所示电能表的示数为__________kWh。
16.（2021-2022北京昌平区期末16）图9所示的电能表的示数为 kWh。
17.（2021-2022北京昌平区期末17）用试电笔可以辨别家庭电路中的火线与零线，图10所示的手拿试电笔方法正确的是
（选填“甲”或“乙”）图。
18.（2021-2022北京石景山期末16）（1）（2分）图10中，电能表的示数为 kW·h。
（2021-2022北京西城区期末22）请你用笔画线代替导线，将图14中的电灯、开关（控制电灯）、插座（插座可接大功率用电器）接入家庭电路中。
20.（2021-2022北京西城区期末23）在使用试电笔时，要用指尖抵住试电笔上端的金属帽，手指 （选填“能”或
“不能”）触碰笔尖的金属部分；当笔尖插入如图15所示的插孔中时，氖管发光，说明
此插孔中连接的是 （选填“火线”、“零线”或“地线”）。
【参考答案及解析】
1.【答案】A
【解析】
用绝缘棒挑开裸露的电线，符合安全用电原则，A符合题意；
导线绝缘皮损坏，应该及时更，B不符合题意；
不能再电线上晾衣服，C不符合题意；
远离高压带电体，D不符合题意。
故选A
【答案】D
【解析】
两孔插座，左零右火，A不符合题意；
三孔插座，左零右火上地，B不符合题意；
灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故，C不符合题意；
灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故，D符合题意。
故选D
【答案】B
【解析】
控制用电器的开关应接在火线上，A不符合题意；
发生触电时，先切段电源，在救人，B符合题意；
使用试电笔时，人应触碰笔尾金属体，C不符合题意；
空气开关跳闸，可能是短路或者总功率过大，D不符合题意。
故选B
【答案】B
【解析】
空气开关跳闸是电流过大导致的，而电流过的大的原因：（1）短路（2）总功率过大，B符合题意。
故选B
【答案】C
【解析】
不能用湿抹布擦拭正在工作的用电器，A不符合题意；
不能同时使用很多用电器，容易造成跳闸，B不符合题意；
具有金属外壳的用电器使用时，要接地，C符合题意；
不能再加热器上烤衣服，D不符合题意。
故选C
【答案】A
【解析】
更换灯泡应切断电源，A符合题意；
不能用铜丝代替保险丝，铜丝的熔点较高，B不符合题意；
不能同时把多各用电器插在插线板上，容易导致功率过大，C不符合题意；
用电器不使用时，应断开开关，D不符合题意。
故选A
【答案】C
【解析】
使用试电笔时，手应该接触笔尾金属体，A不符合题意；
更换灯泡时，应断开开关；B不符合题意；
家庭电路必须安装保险丝，防止电流过大引起火灾，C符合题意；
一个开关同时控制多个照明灯，照明灯可能是并联的；D不符合题意。
故选C
【答案】B
【解析】
使用试电笔时，手应该接触笔尾金属体，A不符合题意；
人体安全电压不高于36V;B符合题意；
C.具有金属外壳的用电器使用时，要接地，C不符合题意；
D.空气开关跳闸是电流过大导致的，而电流过的大的原因：（1）短路（2）总功率过大，D不符合题意。
故选B
【答案】D
【解析】
远离高压带电体，A不符合题意；
不能同时把多各用电器插在插线板上，容易导致功率过大，B不符合题意；
不能用湿抹布擦拭正在工作的用电器，C不符合题意；
发生触电时，应该切断电源，D符合题意。
【答案】A
【解析】
开关应该接在火线和灯泡之间，A符合题意；
电能表是测量消耗电能的仪器，B不符合题意；
家庭电路用电器之间是并联的，C不符合题意；
空气开关跳闸可能是总功率过大或者短路，D符合题意。
故选A
【答案】B
【解析】
开关应该接在火线和灯泡之间，A不符合题意；
更换灯泡时应该切断电源，B符合题意；
不能用湿抹布擦拭正在工作的用电器，C不符合题意；
具有金属外壳的用电器使用时，要接地，D不符合题意；
故选D
【答案】C
【解析】
B、D均符合安全用电原则，用电器电线的绝缘层破损，应该及时更换，C不符合题意。
故选C
【答案】D
【解析】
B试电笔使用时不能接触笔尖，应该接触金属笔卡；
C.试电笔的电阻非常大，不能用铁丝代替；C不符合题意；
D.氖管发光，说明笔尖接触的是火线，D符合题意。
故选D
【答案】ACD
【解析】
试电笔是检测零线火线的，A符合题意；
电能表是测量消耗电能的仪器，B不符合题意；
人体安全电压不高于36V；C符合题意；
D.一个开关同时控制多个照明灯，照明灯可能是并联的；D不符合题意。
故选ACD
【答案】2754.4
【答案】2038.5
【答案】甲
【解析】
试电笔使用时，接触笔尾金属体。
【答案】1038.5
【答案】
【答案】（1）不能（2）火线
【解析】
手指碰笔尖容易触电，应该接触笔尾金属体；
氖管发光，说明是接触的火线。
