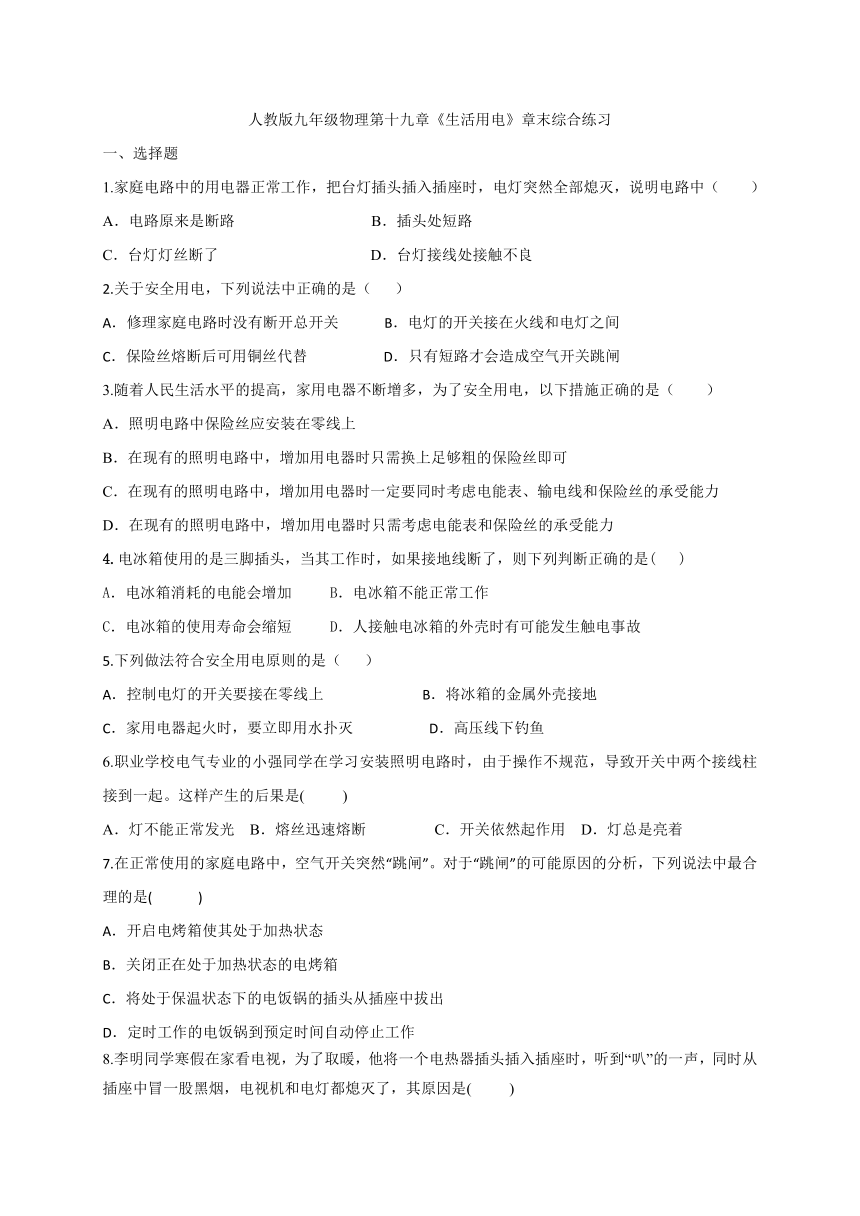

人教版九年级物理第十九章《生活用电》章末综合练习（word版含答案）

人教版九年级物理第十九章《生活用电》章末综合练习
一、选择题
1.家庭电路中的用电器正常工作，把台灯插头插入插座时，电灯突然全部熄灭，说明电路中（ ）
A．电路原来是断路 B．插头处短路
C．台灯灯丝断了 D．台灯接线处接触不良
2.关于安全用电，下列说法中正确的是（　 ）
A．修理家庭电路时没有断开总开关 B．电灯的开关接在火线和电灯之间
C．保险丝熔断后可用铜丝代替 D．只有短路才会造成空气开关跳闸
3.随着人民生活水平的提高，家用电器不断增多，为了安全用电，以下措施正确的是（ ）
A．照明电路中保险丝应安装在零线上
B．在现有的照明电路中，增加用电器时只需换上足够粗的保险丝即可
C．在现有的照明电路中，增加用电器时一定要同时考虑电能表、输电线和保险丝的承受能力
D．在现有的照明电路中，增加用电器时只需考虑电能表和保险丝的承受能力
4.电冰箱使用的是三脚插头，当其工作时，如果接地线断了，则下列判断正确的是( )
A．电冰箱消耗的电能会增加 B．电冰箱不能正常工作
C．电冰箱的使用寿命会缩短 D．人接触电冰箱的外壳时有可能发生触电事故
5.下列做法符合安全用电原则的是（ ）
A．控制电灯的开关要接在零线上 B．将冰箱的金属外壳接地
C．家用电器起火时，要立即用水扑灭 D．高压线下钓鱼
6.职业学校电气专业的小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到一起。这样产生的后果是(　 　)
A．灯不能正常发光 B．熔丝迅速熔断 C．开关依然起作用 D．灯总是亮着
7.在正常使用的家庭电路中，空气开关突然“跳闸”。对于“跳闸”的可能原因的分析，下列说法中最合理的是( )
A．开启电烤箱使其处于加热状态
B．关闭正在处于加热状态的电烤箱
C．将处于保温状态下的电饭锅的插头从插座中拔出
D．定时工作的电饭锅到预定时间自动停止工作
8.李明同学寒假在家看电视，为了取暖，他将一个电热器插头插入插座时，听到“叭”的一声，同时从插座中冒一股黑烟，电视机和电灯都熄灭了，其原因是( )

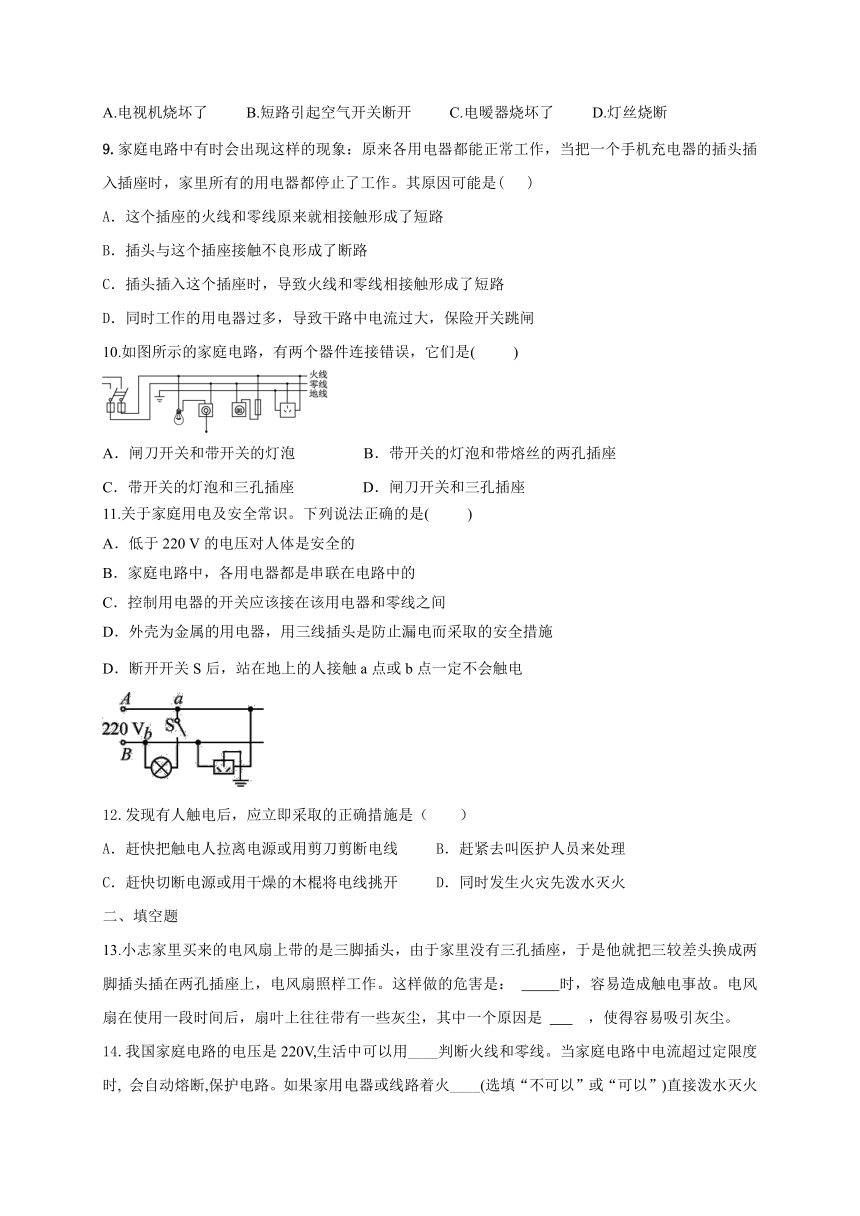

A.电视机烧坏了 B.短路引起空气开关断开 C.电暧器烧坏了 D.灯丝烧断
9.家庭电路中有时会出现这样的现象：原来各用电器都能正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。其原因可能是( )
A．这个插座的火线和零线原来就相接触形成了短路
B．插头与这个插座接触不良形成了断路
C．插头插入这个插座时，导致火线和零线相接触形成了短路
D．同时工作的用电器过多，导致干路中电流过大，保险开关跳闸
10.如图所示的家庭电路，有两个器件连接错误，它们是(　 　)
A．闸刀开关和带开关的灯泡 B．带开关的灯泡和带熔丝的两孔插座
C．带开关的灯泡和三孔插座 D．闸刀开关和三孔插座
11.关于家庭用电及安全常识。下列说法正确的是( )
A．低于220 V的电压对人体是安全的
B．家庭电路中，各用电器都是串联在电路中的
C．控制用电器的开关应该接在该用电器和零线之间
D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
12.发现有人触电后，应立即采取的正确措施是（ ）
A．赶快把触电人拉离电源或用剪刀剪断电线 B．赶紧去叫医护人员来处理
C．赶快切断电源或用干燥的木棍将电线挑开 D．同时发生火灾先泼水灭火
二、填空题
13.小志家里买来的电风扇上带的是三脚插头，由于家里没有三孔插座，于是他就把三较差头换成两脚插头插在两孔插座上，电风扇照样工作。这样做的危害是： 时，容易造成触电事故。电风扇在使用一段时间后，扇叶上往往带有一些灰尘，其中一个原因是 ，使得容易吸引灰尘。
14.我国家庭电路的电压是220V,生活中可以用____判断火线和零线。当家庭电路中电流超过定限度时, 会自动熔断,保护电路。如果家用电器或线路着火____(选填“不可以”或“可以”)直接泼水灭火
15.小明家买了新房,他为自己房间安装一盏照明灯和一个插座,图是他设计的电路。图中虚线框1和2是电灯或开关的位置,则开关应装在方框____中。安装完毕后,闭合开关,电灯不亮,用试电笔分别测试d、e、f点时,试电笔的氖管都发光则电路的故障为____ 当发现家用电器或电线着火时,必须先____ 电源,然后再救火。
16.雷电是大气中剧烈的放电现象。云层之间、云层和大地之间的电压可以达到几百万伏至几亿伏，放电时的电流可达几万安至十几万安，产生很强的光和声。通常在高大的建筑物上安装____可以避雷。当有雷电时，电流会从避雷针传入____，从而避免电流通过建筑物产生破坏作用。
17.当人体因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性＿____(变大/变小/不变)，这是因为此时人的电阻明显____(变大/变小/不变)。人体出汗或潮湿时的电阻为200～800 Ω；人体中电流超过30 mA时将会造成生命危险。若某人身体潮湿时的电阻为0.55 kΩ，则当他接触电压为220 V的照明电路时，通过他的电流为____mA。
三、画图题
18.请用笔画线代替导线,将图8中的开关、电灯和插座接入家庭电路中,要求:开关控制电灯,插座单独使用.
19.声控开关在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡,为确保行人不管从哪端进入,灯泡都能接通电源发光。请按题意将图中的电路连接完整。
四、实验探究题
20.如图所示，家庭电路中新装有甲、乙、丙三盏规格相同的白炽灯，丁为检验灯(四盏灯额定电压均为220 V)，在检测过程中：
(1)只闭合开关S1，电路中有两盏灯发光，这两盏灯分别是________。此时，这两盏灯是以________联的方式连接在一起的，它们________(选填“能”或“不能”)正常发光，判断的依据是________________________________。
(2)若只闭合开关S2，丁灯正常发光，则电路存在的故障是__________________。
(3)若电路正常，闭合四个开关，能正常发光的白炽灯是______________。
答案
1-12 BBCDB DABCC DC
13.金属外壳带电 扇叶与空气摩擦起电
14.试电笔 保险丝 不可以
15 1 零线断路 切断
16.避雷针 大地
17.变大 变小 400
18.19.
20.(1)甲、丁　串　不能　两灯的额定电压均为220 V，根据串联分压，它们各自两端的电压均低于额定电压 (2)乙灯短路　(3)甲、乙、丙
