人教版九年级物理全一册第十八章《电功率 》章末复习综合练习（word版含答案）

人教版九年级物理全一册第十八章《电功率 》章末复习综合练习

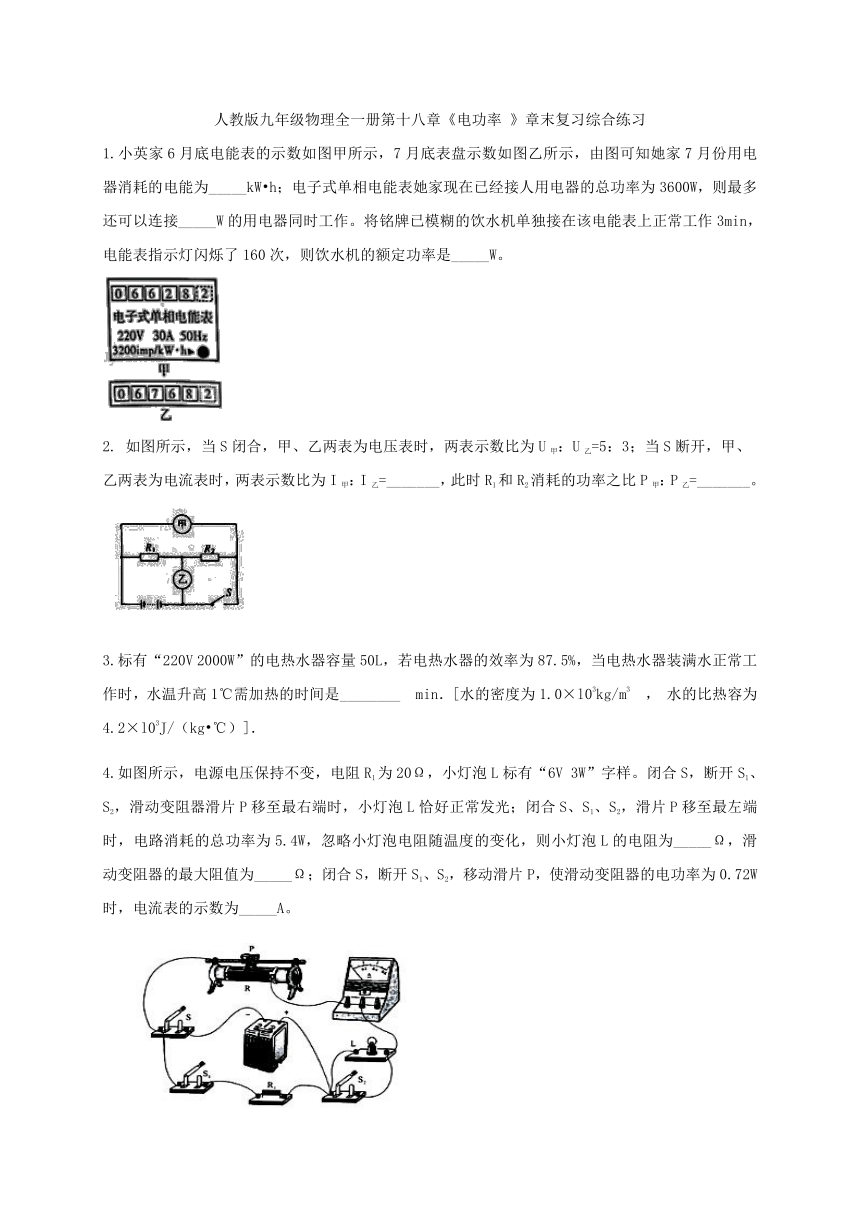

1.小英家6月底电能表的示数如图甲所示，7月底表盘示数如图乙所示，由图可知她家7月份用电器消耗的电能为_____kW h；电子式单相电能表她家现在已经接人用电器的总功率为3600W，则最多还可以连接_____W的用电器同时工作。将铭牌已模糊的饮水机单独接在该电能表上正常工作3min，电能表指示灯闪烁了160次，则饮水机的额定功率是_____W。
2. 如图所示，当S闭合，甲、乙两表为电压表时，两表示数比为U甲：U乙=5：3；当S断开，甲、乙两表为电流表时，两表示数比为I甲：I乙=_______，此时R1和R2消耗的功率之比P甲：P乙=_______。
3.标有“220V 2000W”的电热水器容量50L，若电热水器的效率为87.5%，当电热水器装满水正常工作时，水温升高1℃需加热的时间是________ min．[水的密度为1.0×l03kg/m3 ， 水的比热容为4.2×l03J/（kg ℃）]．
4.如图所示，电源电压保持不变，电阻R1为20Ω，小灯泡L标有“6V 3W”字样。闭合S，断开S1、S2，滑动变阻器滑片P移至最右端时，小灯泡L恰好正常发光；闭合S、S1、S2，滑片P移至最左端时，电路消耗的总功率为5.4W，忽略小灯泡电阻随温度的变化，则小灯泡L的电阻为_____Ω，滑动变阻器的最大阻值为_____Ω；闭合S，断开S1、S2，移动滑片P，使滑动变阻器的电功率为0.72W时，电流表的示数为_____A。

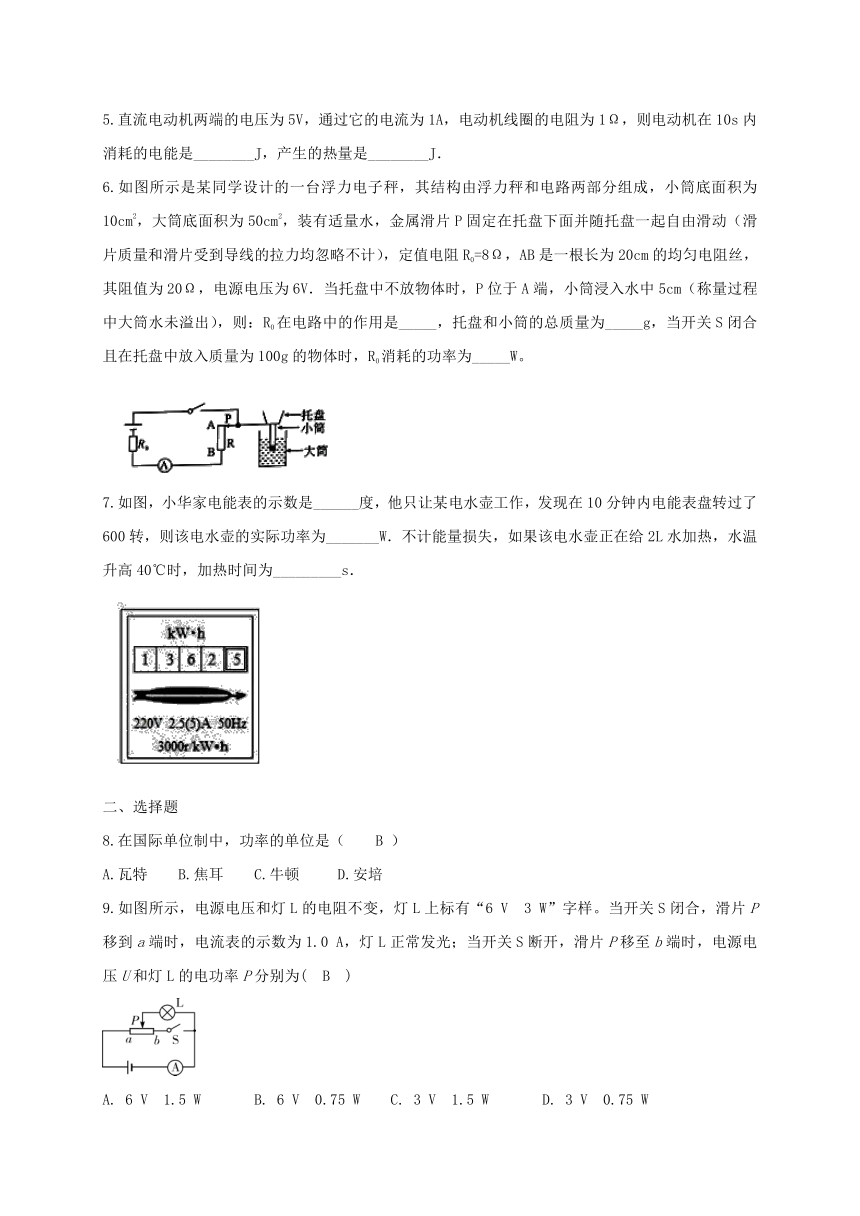

5.直流电动机两端的电压为5V，通过它的电流为1A，电动机线圈的电阻为1Ω，则电动机在10s内消耗的电能是________J，产生的热量是________J．
6.如图所示是某同学设计的一台浮力电子秤，其结构由浮力秤和电路两部分组成，小筒底面积为10cm2，大筒底面积为50cm2，装有适量水，金属滑片P固定在托盘下面并随托盘一起自由滑动（滑片质量和滑片受到导线的拉力均忽略不计），定值电阻R0=8Ω，AB是一根长为20cm的均匀电阻丝，其阻值为20Ω，电源电压为6V．当托盘中不放物体时，P位于A端，小筒浸入水中5cm（称量过程中大筒水未溢出），则：R0在电路中的作用是_____，托盘和小筒的总质量为_____g，当开关S闭合且在托盘中放入质量为100g的物体时，R0消耗的功率为_____W。
7.如图，小华家电能表的示数是______度，他只让某电水壶工作，发现在10分钟内电能表盘转过了600转，则该电水壶的实际功率为_______W．不计能量损失，如果该电水壶正在给2L水加热，水温升高40℃时，加热时间为_________s．
二、选择题
8.在国际单位制中，功率的单位是（ B ）
A.瓦特 B.焦耳 C.牛顿 D.安培
9.如图所示，电源电压和灯L的电阻不变，灯L上标有“6 V　3 W”字样。当开关S闭合，滑片P移到a端时，电流表的示数为1.0 A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L的电功率P分别为(　B　)
A. 6 V　1.5 W B. 6 V　0.75 W C. 3 V　1.5 W D. 3 V　0.75 W

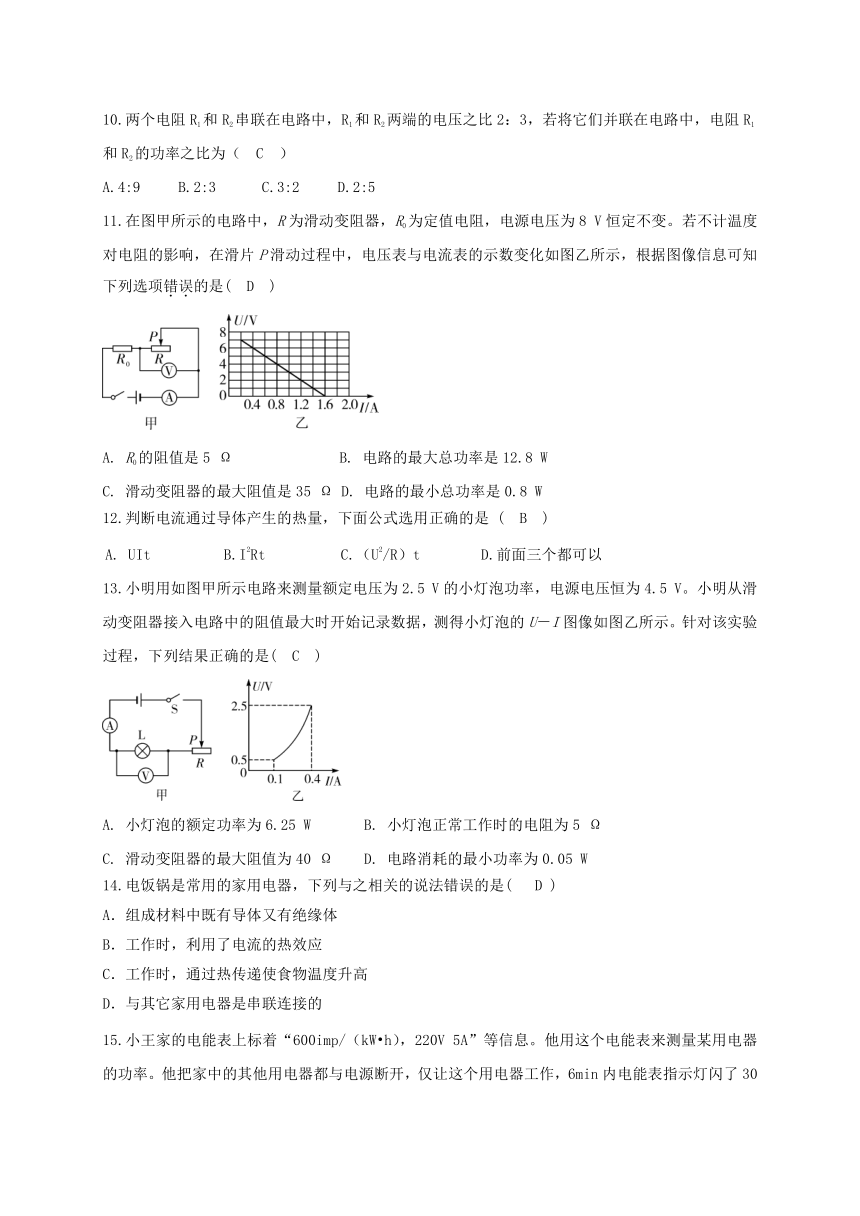

10.两个电阻R1和R2串联在电路中，R1和R2两端的电压之比2：3，若将它们并联在电路中，电阻R1和R2的功率之比为（　C　）
A.4:9 B.2:3 C.3:2 D.2:5
11.在图甲所示的电路中，R为滑动变阻器，R0为定值电阻，电源电压为8 V恒定不变。若不计温度对电阻的影响，在滑片P滑动过程中，电压表与电流表的示数变化如图乙所示，根据图像信息可知下列选项错误的是(　D　)
A. R0的阻值是5 Ω B. 电路的最大总功率是12.8 W
C. 滑动变阻器的最大阻值是35 Ω D. 电路的最小总功率是0.8 W
12.判断电流通过导体产生的热量，下面公式选用正确的是 ( B )
A. UIt B.I2Rt C.（U2/R）t D.前面三个都可以
13.小明用如图甲所示电路来测量额定电压为2.5 V的小灯泡功率，电源电压恒为4.5 V。小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U－I图像如图乙所示。针对该实验过程，下列结果正确的是(　C　)
A. 小灯泡的额定功率为6.25 W B. 小灯泡正常工作时的电阻为5 Ω
C. 滑动变阻器的最大阻值为40 Ω D. 电路消耗的最小功率为0.05 W
14.电饭锅是常用的家用电器，下列与之相关的说法错误的是( D )
A．组成材料中既有导体又有绝缘体
B．工作时，利用了电流的热效应
C．工作时，通过热传递使食物温度升高
D．与其它家用电器是串联连接的
15.小王家的电能表上标着“600imp/（kW h），220V 5A”等信息。他用这个电能表来测量某用电器的功率。他把家中的其他用电器都与电源断开，仅让这个用电器工作，6min内电能表指示灯闪了30次。该用电器阻值恒定，将该用电器接到110V的电路中，则它的实际电功率是（　B　）
A．250W B．125W C．150W D．500W
三、实验探究题
16.在探究“影响电流热效应的因素”实验中：
（1）为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较　 　，来判断相同时间内不同电流产生的热量多少。下面的探究实例中，也是采用这种研究方法的是　 　。
A．探究电流与电压、电阻的关系
B．用总电阻表示同一段电路中串联的两个电阻
C．在探究影响动能大小因素的实验中，小车动能的大小通过木块移动的距离来比较。
实验中烧瓶内液体小明选择了煤油而不是水，这样选择的理由是　 　。
（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小。重复上述操作，获得第二组数据（见表）。
实验次数 电流/A 通电时间/s 电阻/Ω 温度升高量/℃
1 0.3 30 10 1.5
2 0.6 30 10 6.0
由此得出：同一导体，在通电时间相等时，电流　 　，其产生的热量　 　。
（3）若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中　 　（选填“A”或“B”）烧瓶中的电阻与甲图中的烧瓶电阻　 　（选填“串联”或“并联”）．（本题中，三个烧瓶中的液体质量相等）
（4）小明提议利用上述实验装置改做“比较水和煤油比热容的大小”的实验，则他应选择乙图中　 　（选填“A”或“B”）烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成　 　。水和煤油吸热的多少是通过　 　 （选填“温度计示数”或“加热时间”）来反映的。
17.在“探究电流做功多少与电压、电流的关系”的活动中，同学们设计了如图8甲、乙、丙三个电路。
（1）实验中我们通过比较_____________________灯泡的亮度来比较相同时间内电流做功的多少。
（2）利用图甲可以研究电流做功多少与_______________的关系。经过讨论，同学们认为图乙电路存在一个缺陷，其缺陷在于_________________________________。
（3）在乙图的实验中，当灯L1的电阻大于灯L2的电阻时，实验中发现电压表V1的示数始终大于V2的示数，根据此现象可以得出的初步结论是_________________________。
（4）某同学想利用丙图来研究电流做功与电压的关系，通过调节滑动变阻器的滑片P的位置来改变灯两端电压，他设计的实验方案中存在什么问题？________________
四、综合计算题
18.如图所示,电源电压可调,小灯泡L1标有“6V 6W”的字样,小灯泡L2、L3标有“6V 12W”的字样。(不考虑温度对小灯泡电阻的影响)
(1)闭合开关S1、S2、S3,调节电源电压为6V时,求电流表A的示数;
(2)闭合开关S2,断开开关S1、S3,调节电源电压为12V时,求电路的总功率;
(3)闭合开关S2、S3,断开开关S1,调节电源电压为10V时,求小灯泡L3的实际发光功率。
答案
1.140 3000 1000
2. (1). 2:5 (2). 3:2
3.2
4. 12 10 0.3
5. 50 10
6.保护电路 50 0.72
7.(1). 1362.5 (2). 1.2×103 (3). 280
8-15.
16. （1）温度计示数变化；C；煤油的比热小，吸收相同的热量，温度变化比较大；（2）越大；越多；（3）B；串联；（4）A；相同质量的水；加热时间。
17.（1）灯泡的亮度
（2）电流大小 无法控制灯两端的电压，利用利用滑动变阻器保护电路
（3）在电流和通电时间相同时，导体两端电压越高，电流做功越多
（4）灯泡两端电压改变时，通过灯泡的电流也发生了变化，没有利用控制变量的物理方法
18.3A 0 46
