简单电路分类汇编（电流-电压-电阻）---北京市各区2021-2022学年九年级上学期期末物理试题（有解析）

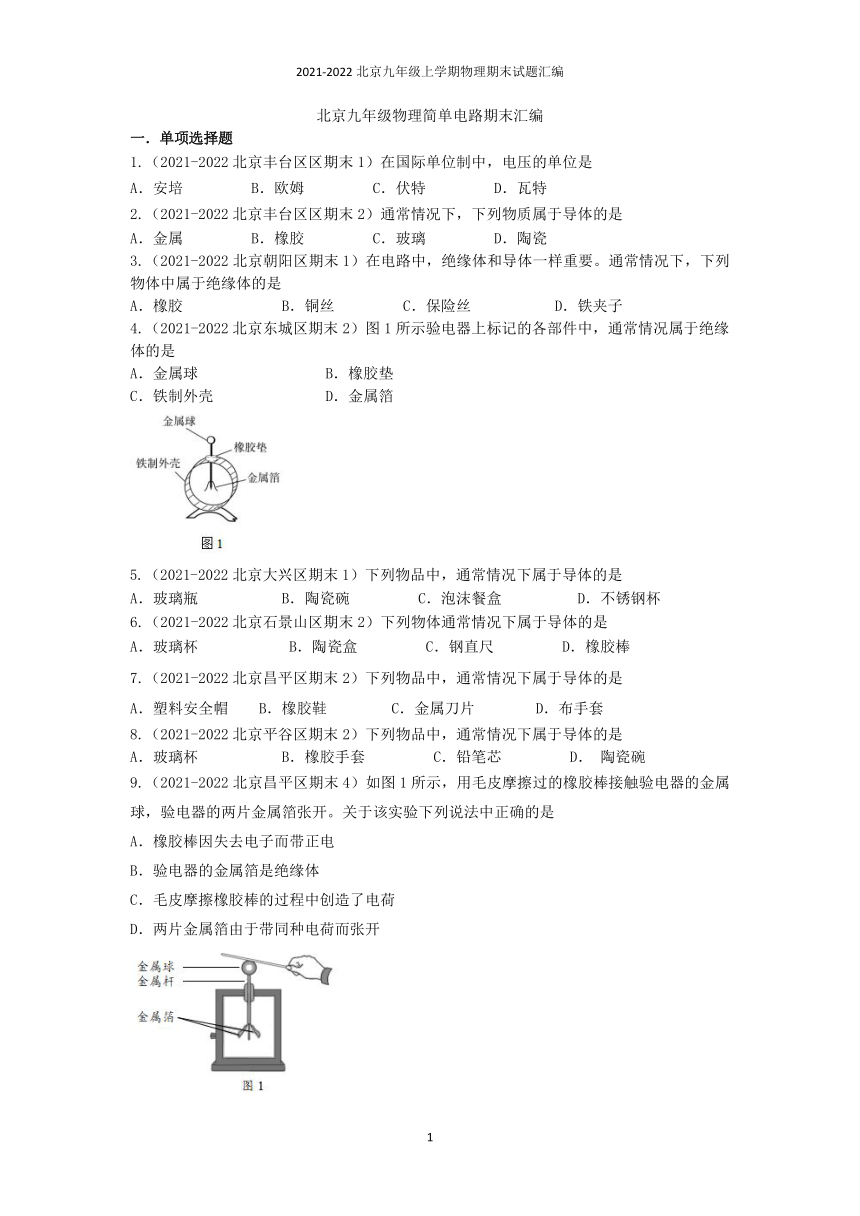

北京九年级物理简单电路期末汇编
一．单项选择题
1.（2021-2022北京丰台区区期末1）在国际单位制中，电压的单位是
A．安培 B．欧姆 C．伏特 D．瓦特
2.（2021-2022北京丰台区区期末2）通常情况下，下列物质属于导体的是
A．金属 B．橡胶 C．玻璃 D．陶瓷
3.（2021-2022北京朝阳区期末1）在电路中，绝缘体和导体一样重要。通常情况下，下列物体中属于绝缘体的是
A．橡胶 B．铜丝 C．保险丝 D．铁夹子
4.（2021-2022北京东城区期末2）图1所示验电器上标记的各部件中，通常情况属于绝缘体的是
A．金属球 B．橡胶垫
C．铁制外壳 D．金属箔
5.（2021-2022北京大兴区期末1）下列物品中，通常情况下属于导体的是
A．玻璃瓶 B．陶瓷碗 C．泡沫餐盒 D．不锈钢杯
6.（2021-2022北京石景山区期末2）下列物体通常情况下属于导体的是
A．玻璃杯 B．陶瓷盒 C．钢直尺 D．橡胶棒
7.（2021-2022北京昌平区期末2）下列物品中，通常情况下属于导体的是
A．塑料安全帽 B．橡胶鞋 C．金属刀片 D．布手套
8.（2021-2022北京平谷区期末2）下列物品中，通常情况下属于导体的是
A．玻璃杯 B．橡胶手套 C．铅笔芯 D． 陶瓷碗
9.（2021-2022北京昌平区期末4）如图1所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的两片金属箔张开。关于该实验下列说法中正确的是
A．橡胶棒因失去电子而带正电
B．验电器的金属箔是绝缘体
C．毛皮摩擦橡胶棒的过程中创造了电荷
D．两片金属箔由于带同种电荷而张开

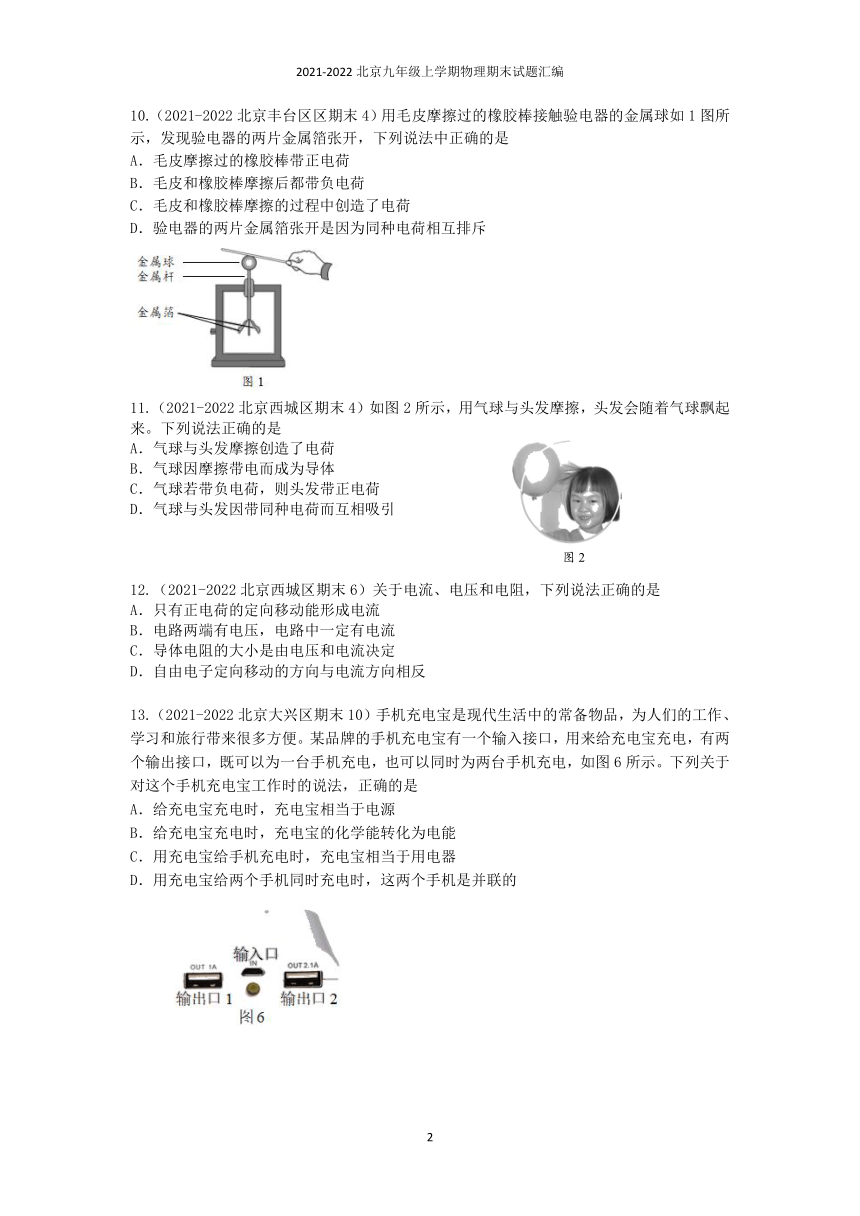

10.（2021-2022北京丰台区区期末4）用毛皮摩擦过的橡胶棒接触验电器的金属球如1图所示，发现验电器的两片金属箔张开，下列说法中正确的是
A．毛皮摩擦过的橡胶棒带正电荷
B．毛皮和橡胶棒摩擦后都带负电荷
C．毛皮和橡胶棒摩擦的过程中创造了电荷
D．验电器的两片金属箔张开是因为同种电荷相互排斥
11.（2021-2022北京西城区期末4）如图2所示，用气球与头发摩擦，头发会随着气球飘起来。下列说法正确的是
A．气球与头发摩擦创造了电荷
B．气球因摩擦带电而成为导体
C．气球若带负电荷，则头发带正电荷
D．气球与头发因带同种电荷而互相吸引
12.（2021-2022北京西城区期末6）关于电流、电压和电阻，下列说法正确的是
A．只有正电荷的定向移动能形成电流
B．电路两端有电压，电路中一定有电流
C．导体电阻的大小是由电压和电流决定
D．自由电子定向移动的方向与电流方向相反
13.（2021-2022北京大兴区期末10）手机充电宝是现代生活中的常备物品，为人们的工作、学习和旅行带来很多方便。某品牌的手机充电宝有一个输入接口，用来给充电宝充电，有两个输出接口，既可以为一台手机充电，也可以同时为两台手机充电，如图6所示。下列关于对这个手机充电宝工作时的说法，正确的是
A．给充电宝充电时，充电宝相当于电源
B．给充电宝充电时，充电宝的化学能转化为电能
C．用充电宝给手机充电时，充电宝相当于用电器
D．用充电宝给两个手机同时充电时，这两个手机是并联的

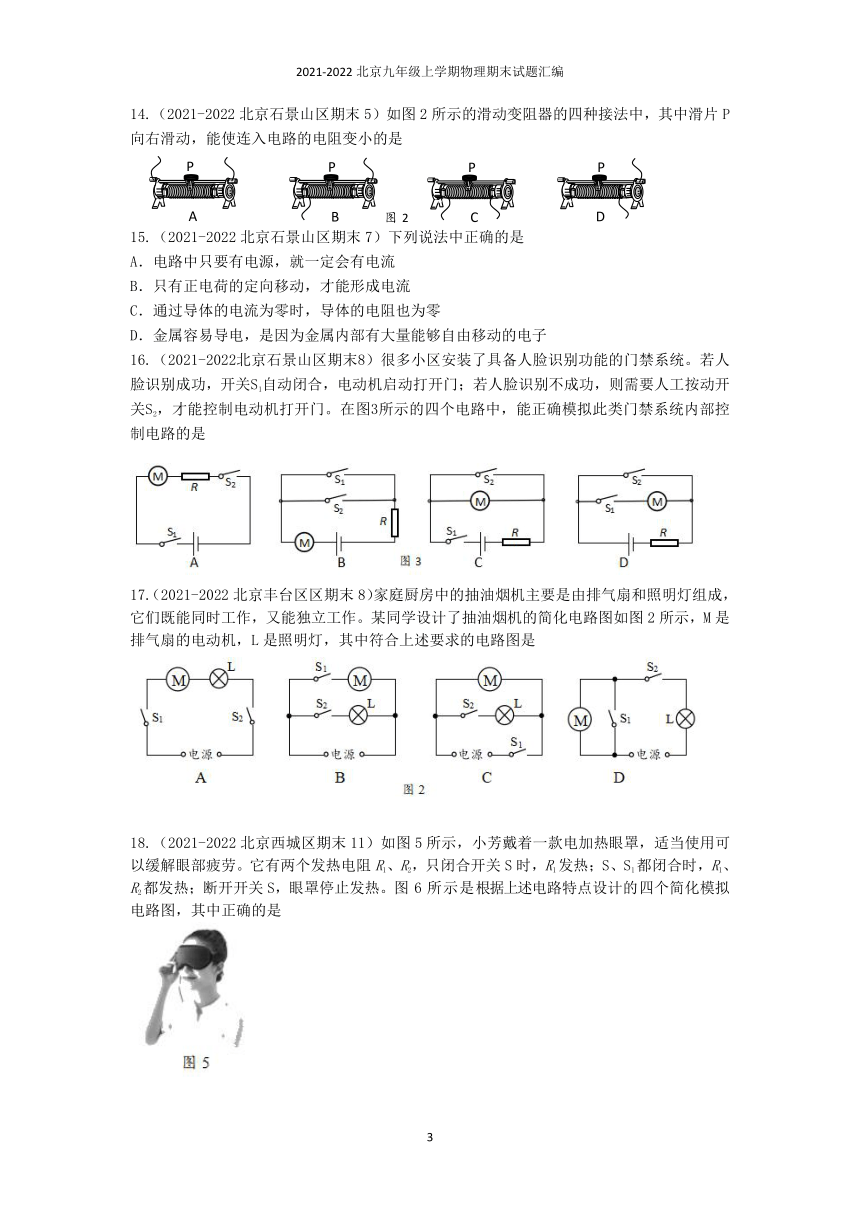

14.（2021-2022北京石景山区期末5）如图2所示的滑动变阻器的四种接法中，其中滑片P向右滑动，能使连入电路的电阻变小的是
15.（2021-2022北京石景山区期末7）下列说法中正确的是
A．电路中只要有电源，就一定会有电流
B．只有正电荷的定向移动，才能形成电流
C．通过导体的电流为零时，导体的电阻也为零
D．金属容易导电，是因为金属内部有大量能够自由移动的电子
16.（2021-2022北京石景山区期末8）很多小区安装了具备人脸识别功能的门禁系统。若人脸识别成功，开关S1自动闭合，电动机启动打开门；若人脸识别不成功，则需要人工按动开关S2，才能控制电动机打开门。在图3所示的四个电路中，能正确模拟此类门禁系统内部控制电路的是
17.（2021-2022北京丰台区区期末8）家庭厨房中的抽油烟机主要是由排气扇和照明灯组成，它们既能同时工作，又能独立工作。某同学设计了抽油烟机的简化电路图如图2所示，M是排气扇的电动机，L是照明灯，其中符合上述要求的电路图是
18.（2021-2022北京西城区期末11）如图5所示，小芳戴着一款电加热眼罩，适当使用可以缓解眼部疲劳。它有两个发热电阻R1、R2，只闭合开关S时，R1发热；S、S1都闭合时，R1、R2都发热；断开开关S，眼罩停止发热。图6所示是根据上述电路特点设计的四个简化模拟电路图，其中正确的是

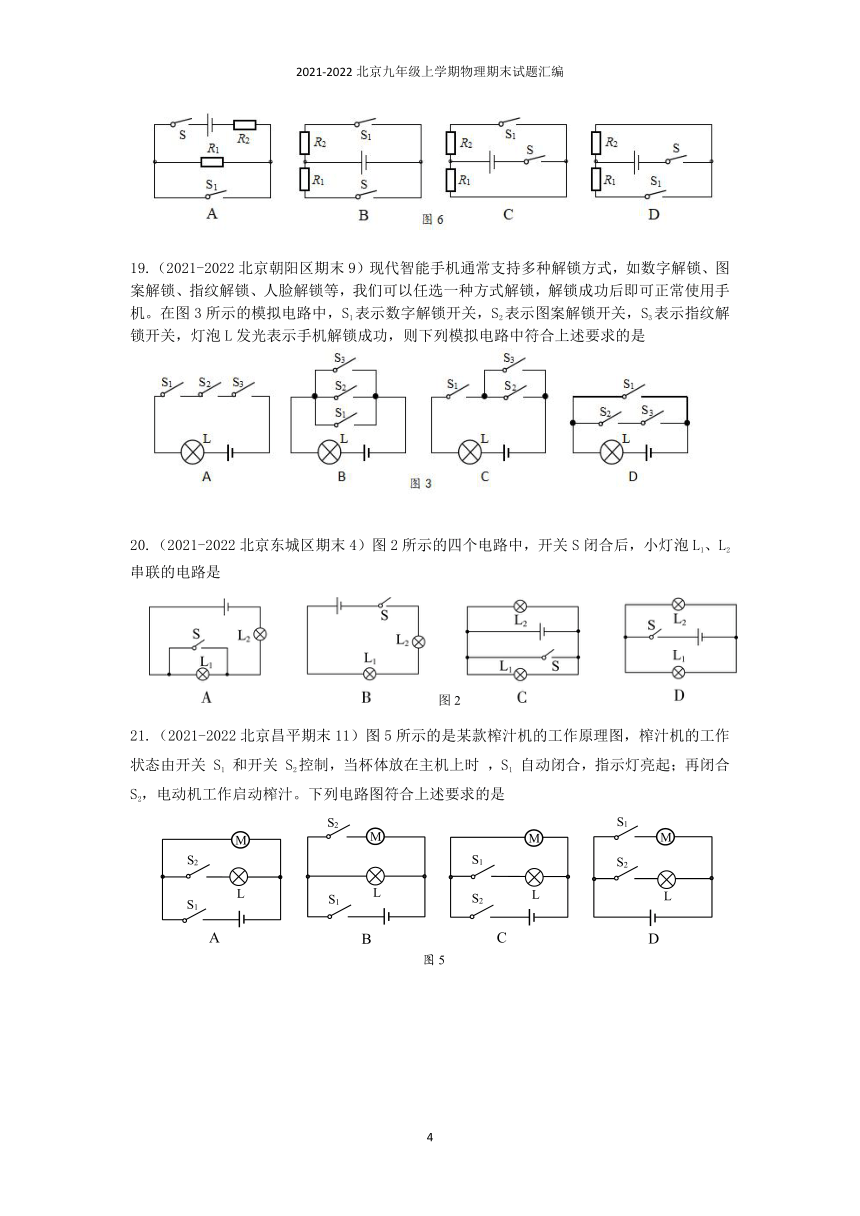

19.（2021-2022北京朝阳区期末9）现代智能手机通常支持多种解锁方式，如数字解锁、图案解锁、指纹解锁、人脸解锁等，我们可以任选一种方式解锁，解锁成功后即可正常使用手机。在图3所示的模拟电路中，S1表示数字解锁开关，S2表示图案解锁开关，S3表示指纹解锁开关，灯泡L发光表示手机解锁成功，则下列模拟电路中符合上述要求的是
20.（2021-2022北京东城区期末4）图2所示的四个电路中，开关S闭合后，小灯泡L1、L2串联的电路是
21.（2021-2022北京昌平期末11）图5所示的是某款榨汁机的工作原理图，榨汁机的工作状态由开关 S1 和开关 S2控制，当杯体放在主机上时 ，S1 自动闭合，指示灯亮起；再闭合 S2，电动机工作启动榨汁。下列电路图符合上述要求的是

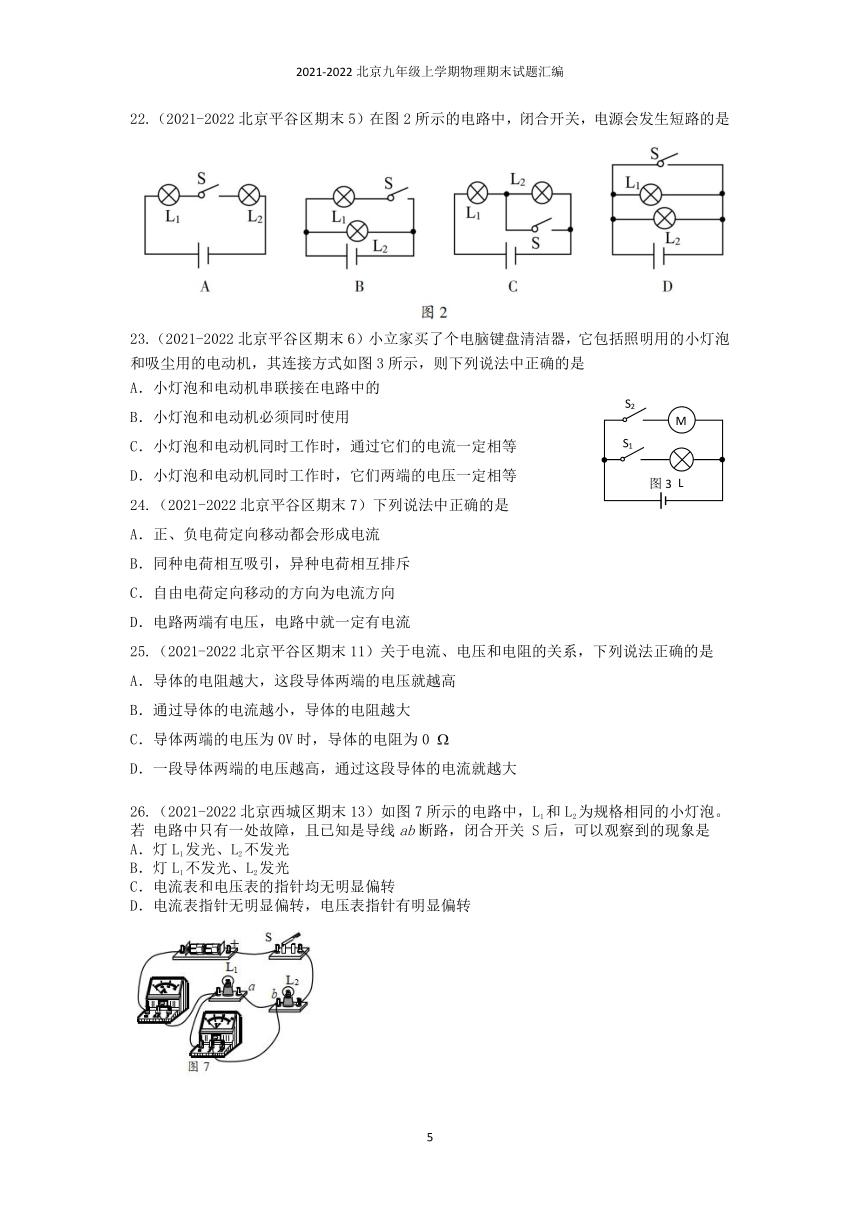

22.（2021-2022北京平谷区期末5）在图2所示的电路中，闭合开关，电源会发生短路的是
23.（2021-2022北京平谷区期末6）小立家买了个电脑键盘清洁器，它包括照明用的小灯泡和吸尘用的电动机，其连接方式如图3所示，则下列说法中正确的是
A．小灯泡和电动机串联接在电路中的
B．小灯泡和电动机必须同时使用
C．小灯泡和电动机同时工作时，通过它们的电流一定相等
D．小灯泡和电动机同时工作时，它们两端的电压一定相等
24.（2021-2022北京平谷区期末7）下列说法中正确的是
A．正、负电荷定向移动都会形成电流
B．同种电荷相互吸引，异种电荷相互排斥
C．自由电荷定向移动的方向为电流方向
D．电路两端有电压，电路中就一定有电流
25.（2021-2022北京平谷区期末11）关于电流、电压和电阻的关系，下列说法正确的是
A．导体的电阻越大，这段导体两端的电压就越高
B．通过导体的电流越小，导体的电阻越大
C．导体两端的电压为0V时，导体的电阻为0
D．一段导体两端的电压越高，通过这段导体的电流就越大
26.（2021-2022北京西城区期末13）如图7所示的电路中，L1和L2为规格相同的小灯泡。若 电路中只有一处故障，且已知是导线ab断路，闭合开关 S后，可以观察到的现象是
A．灯L1发光、L2不发光
B．灯L1不发光、L2发光
C．电流表和电压表的指针均无明显偏转
D．电流表指针无明显偏转，电压表指针有明显偏转
27.（2021-2022北京丰台区区期末9）图3所示的电路中，将开关S闭合，灯L1和灯L2均发光，且L1比L2更亮。下列说法中正确的是
A．灯L1和灯L2并联
B．灯L1和灯L2两端的电压一定相等
C．通过灯L1的电流一定比通过灯L2的电流大
D．通过灯L1的电流与通过灯L2的电流一定相等
28.（2021-2022北京昌平期末8）图3所示的四个电路中，开关S闭合后，能用电流表测量出通过电阻R1电流的电路是
二．多项选择题
29.（2021-2022北京丰台区期末13）下列说法中正确的是
A．电流是由正电荷定向移动形成的
B．规定正电荷定向移动的方向为电流方向
C．导体中的电流为零时，导体的电阻也为零
D．电压是电路中形成电流的原因
30.（2021-2022北京昌平区期末13）将图7所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向B端移动时，接入电路中的电阻变小，则滑动变阻器连入电路的接线柱应是
A．A和C B．B和C
C．A和D D．B和D
31.（2021-2022北京平谷区期末13）如图11所示是滑动变阻器的结构示意图，若使变阻器的滑片向左滑动时电阻变大，四个图中正确的接法应是
32.（2021-2022北京昌平区期末14）图8所示的电路中，电源两端电压为3V，小灯泡L1、L2的额定电压均为3V，闭合开关S，小灯泡L1、L2均发光。再闭合开关S1，则可能出现的情况是
A．小灯泡L1变亮
B．小灯泡L2灯丝烧断
C．小灯泡L2不发光
D．电流表指针反方向偏转
33.（2021-2022北京西城区期末19）小东同学利用图10所示的器材，做“探究影响导体电阻大小的因素”的实验。实验板上固定了1、2、3、4号电阻丝，在每根电阻丝的旁边分别标注了电阻丝的材料、长度（L）及横截面积（S）。则下列说法中正确的是
(
图
1
0
1
锰铜
3
锰铜
2
镍铬
2
S
2
S
1
S
1
S
L
L
L
0.5
L
4
锰铜
)A．选用 1、2号电阻丝，可探究导体电阻跟材料是否有关
B．选用 1、4号电阻丝，可探究导体电阻跟长度是否有关
C．选用 3、4号电阻丝，可探究导体电阻跟长度是否有关
D．选用 1、3号电阻丝，可探究导体电阻跟横截面积是否有关
三．实验解答题
34.（2021-2022北京丰台区区期末16）（1）如图9所示，电阻箱的示数为 Ω。
(
1
100
1000
10
图
9
)
35.（2021-2022北京石景山期末16）（1）图11中，用毛皮摩擦过的橡胶棒接触验电器的金属球，金属箔因带
电荷而张开。（选填“同种”或“异种”）
36.（2021-2022北京东城区区期末19）图17与电学有关的三个实验情景。
（1）梳子与头发摩擦前不吸引纸屑，与头发摩擦后能吸起纸屑如图17甲所示，说明： _________________。
（2）两根没有与丝绸摩擦过的玻璃棒按如图17乙所示的方式放置，不发生排斥现象；它们分别与丝绸摩擦后再次按如图17乙所示方式放置，出现了排斥现象，说明它们带上了 电荷。（选填“同种”或“异种”）
（3）如图17丙所示，将不同的水果，通过电极和导线连接起来，接在发光二极管的两端，发现二极管发光，这里的水果在电路中扮演了_________的角色。
37.（2021-2022北京昌平区期末18）小晨同学通过实验探究金属丝电阻的大小与某个预想因素是否有关，用图11所示的电路进行实验。用电路中电流的大小表示金属丝电阻的大小，电路中电流越小，说明金属丝电阻越大。闭合开关，用酒精灯给金属丝加热。在金属丝温度逐渐升高的过程中，观察到小灯泡变暗，电流表示数变小。请你根据小晨的实验现象，写出她所探究的问题：____________________________________________。
38.（2021-2022北京石景山期末20）小红在探究“并联电路干路电流与各支路电流的关系”时，找来两盏小灯泡和相关实验器材，并连接好如图16所示的电路，请完成下列问题：
（1）图16中电流表测量的是灯泡_______的电流。（选填“L1”或“L2”）
（2）用电流表分别测量通过灯泡L1、L2和干路的电流大小，并将数据记入表1中。小红仅根据表1的数据得出了“并联电路干路电流等于各支路电流之和”的结论。此实验在设计上存在不足，你认为不足之处是 。请写出改进方法： 。
(
图
1
6
L
2
L
1
S
+
-
)
I1/A I2/A I/A
0.2 0.3 0.5
39.（2021-2022北京丰台区区期末19）在探究“导体的电阻大小与哪些因素有关”时，某同学进行了如下实验。如图13所示，实验板上固定了四根金属丝。a、b、c长度相同，a、b、d横截面积相同，b、c、d材料相同。他分别将四根金属丝接入电路，记录的实验数据如下表所示。请回答下列问题：
序号 金属丝 电流表示数/A
1 a 0.7
2 b 0.3
3 c 0.6
4 d 0.6
(
c
b
a
d
图
13
S
)
（1）该实验中，导体的电阻大小用电流表的示数来反映。这是采用了转换测量物理量的研究方法。以下选项中，同样采用了此种方法的是 。（选填选项前的字母）
A．借助水压学习电压
B．借助磁感线来描述磁体周围的磁场
C．借助电动机提升重物的高度反映电流做功多少
D．研究电流与电压的关系时，保持导体电阻一定
（2）根据1、2两组数据，可得出的结论是：导体的电阻大小与 有关。
（3）根据3、4两组数据，该同学认为导体的电阻大小与长度无关。他的观点是 的（选填“正确”或“错误”），原因是 。
40.（2021-2022北京平谷区期末17）某物理兴趣小组在探究影响导体电阻大小的因素的实验中，选择了下表中的四种不同规格的电阻丝，分别将电阻丝接入如图12所示电路中的a、b两点间，闭合开关进行实验，电源电压恒定。忽略温度对电阻丝电阻变化的影响，请完成下列问题：
（1）该实验是通过 来比较不同的电阻丝的电阻大小。
（2）分别将A和 两电阻丝接入图12电路中a、b两点间，可以探究导体的电阻大小跟横截面积是否有关。
（3）若选用A和D两电阻丝分别接入图12电路中a、b两点间，闭合开关，发现电流表示数不同。可得到的结论是 。
【参考答案与解析】
【答案】C
【解析】
安培是电流的单位，A不符合题意；
欧姆是电阻的单位，B不符合题意；
伏特是电压的单位，C符合题意；
瓦特是电功率的单位，D不符合题意。
故选C
【答案】A
【解析】
金属属于导体，A符合题意；
C.D陶瓷、玻璃、橡胶是绝缘体。
故选A
【答案】A
【解析】
通常情况下，橡胶是绝缘体，A符合题意；
C、D通常情况下金属属于导体。
故选A
【答案】B
【解析】
C、D通常情况下，金属是导体；
橡胶通常情况下是绝缘体，B符合题意。
故选B
【答案】D
【解析】
B、C玻璃、陶瓷、泡沫通常是绝缘体；
D.不锈钢杯是金属，为导体，D符合题意。
故选D
【答案】C
【解析】
B、D玻璃、陶瓷、橡胶通常是绝缘体
C.金属通常是导体，C符合题意。
故选C
【答案】C
【解析】
塑料、橡胶、干布通常是绝缘体，金属是导体。
故选C
【答案】C
【解析】
玻璃、橡胶、陶瓷通常是绝缘体，铅笔芯是石墨，为导体。
故选C
【答案】D
【解析】
橡胶棒的电子带负电，A不符合题意；
验电器的金属箔是导体，B不符合题意；
摩擦起电的本质是电荷的转移，C不符合题意；
验电器的原理是同种电荷相排斥，D符合题意。
故选D
【答案】D
【解析】
B毛皮摩擦过的橡胶棒，橡胶棒带负电，毛皮带正电，A、B不符合题意；
C.摩擦起电的本质是电荷的转移，C不符合题意；
D.验电器的原理是同种电荷相排斥，D符合题意。
11.【答案】C
【解析】
摩擦起电的本质是电荷的转移，A不符合题意；
气球摩擦后还是绝缘体，B不符合题意；
摩擦起电两个物体带异种电荷，C符合题意；
异种电荷相吸引，D不符合题意。
故选C
12.【答案】D
【解析】
自由电荷定向移动形成电流，A不符合题意；
有电压不一定有电流，B不符合题意；
电阻与电流电压无关，C不符合题意；
规定正电荷定向移动方向为电流方向，自由电子带负电，D符合题意。
【答案】D
【解析】
给充电宝充电，充电宝相当于用电器，A不符合题意；
给充电宝充电，充电宝将电能转化为化学能，B不符合题意；
充电宝给手机充电，相当于电源，C不符合题意；
两个手机充电，独立工作，互不影响，D符合题意。
故选D
【答案】D
【答案】D
【解析】
有电源，闭合回路才会有电流；A不符合题意
负电荷的定向移动可以形成电流，B不符合题意
电阻与电流电压无关，C不符合题意；
金属容易导电，是因为含有大量自由电子，D符合题意。
故选D
【答案】B
【解析】
两个开单单独闭合，电动机就可以工作，互不影响，因此两个开关并联。
故选B
【B】
【解析】
电动机和灯泡可以独立工作，互不影响，因此是并联，开关放在两条支路上。
故选B
【答案】D
【解析】
只闭合开关S时，R1发热，说明S控制R1；S、S1都闭合时，R1、R2都发热，说明两个电阻并联；断开开关S，眼罩停止发热，说明S控制所有用电器。
故选D
【答案】B
【解析】
闭合任何一个开关，手机都能解锁，说明三个开关独立工作，互不影响。
故选B
【答案】B
【解析】
开关闭合后L1被短路；A不符合题意；
闭合开关，两盏灯串联，B符合题意；
闭合开关S后，电源被短路，C不符合题意；
闭合开关S，两盏灯并联，D不符合题意。
故选B
【答案】B
【解析】
当杯体放在主机上时 ，S1 自动闭合，指示灯亮起；再闭合 S2，电动机工作启动榨汁，说明电动机和灯泡并联，且S1 控制所有用电器，S2只控制电动机。
故选B
【答案】D
【解析】
闭合开关，两盏灯串联，A不符合题意；
闭合开关S，两盏灯并联，B不符合题意；
S闭合后，L2被短路，C不符合题意；
S闭合后，电源被短路，D符合题意。
故选D
【答案】D
【解析】
A.D小灯泡和电动机并联在电路中，电压一定相等；
B.两个用电器可以单独工作，B不符合题意；
C.电动机和灯泡工作时，电流不一定相等，C不符合题意。
故选D
【答案】A
【解析】
自由电荷的定向移动可以形成电流，A符合题意；
同性相斥、异性相吸，B不符合题意；
规定正电荷的定向移动方向为电流方向，C不符合题意；
有电压不一定有电流，D不符合题意。
故选A
【答案】D
【解析】
B.C电阻是导体的一种特性，与电流电压无关；
D.电阻一定时，电流与电压成正比，D符合题意。
故选D
【答案】D
【解析】
A.两个小灯泡串联，所以短路，均不发光；A、B不符合题意；
C.断路，电路中没有电流，所以电流表示数为0，电压表与电源相连，所以电压表测量电源电压。D符合题意
故选D
【答案】D
【解析】
两个小灯泡串联，A不符合题意；
L1比L2更亮，说明L1实际功率更大，所以电压更大，B不符合题意；
串联，电流处处相等，C不符合题意，D符合题意。
故选D
【答案】D
【答案】BD
【解析】
自由电荷的定向移动都可以形成电流，A不符合题意；
规定正电荷定向移动方向为电流方向，B符合题意；
电阻与电流无关，C不符合题意；
电压形式形成电流的原因，D符合题意
故选BD
【答案】BD
【答案】AD
【答案】ACD
【解析】
S1闭合后，电流表把L2短路，所以发光，而且没有电流流经L2，所以不会被烧毁。电流中电流增大，所以L1变亮。
故选ACD
【答案】ACD
【解析】
该实验采用控制变量法和转换法，在探究电阻与某一因素的关系时，应该保证其他物理量不变。
故选ACD
【答案】2035
【答案】同种
【解析】
验电器的工作原理为同种电荷相排斥
【答案】（1）说明摩擦起电，带电体可以吸引轻小物体（2）同种（3）电源
【解析】
带电体具有吸引轻小物体的性质
同种电荷相排斥
水果提供了电能，相当于电源
【答案】金属丝的电阻与温度是否有关。
【解析】
通过酒精灯加热，使得金属丝的温度升高，电路中电流变小，说明金属丝的电阻在增加，所以研究的是电阻与温度的关系。
【答案】（1）L1（2）实验次数太少 更换规个不同的灯泡多次实验
【解析】
电流表与L1串联在同一支路，所以测量L1的电流；
本实验只做了一次，结论不具有普遍性，应该多次实验。
【答案】（1）BC （2）材料 （3）不正确，没有控制横截面积相同
【解析】
通过电流表示数反应电阻大小，利用了转换法；
1、2两组实验，导体的材料不同，所以探究的是与材料的关系；
探究与长度的关系时，应保证材料、横截面积不变。
【答案】（1）通过电流表示数（2）C（3）电阻大小与材料有关
【解析】
通过电流表示数反应电阻大小，利用了转换法；
探究与横截面积的关系，应该保证长度、材料不变，所以选择C；
改变了导体的材料，电流发生变化，说明导体的电阻发生变化。
