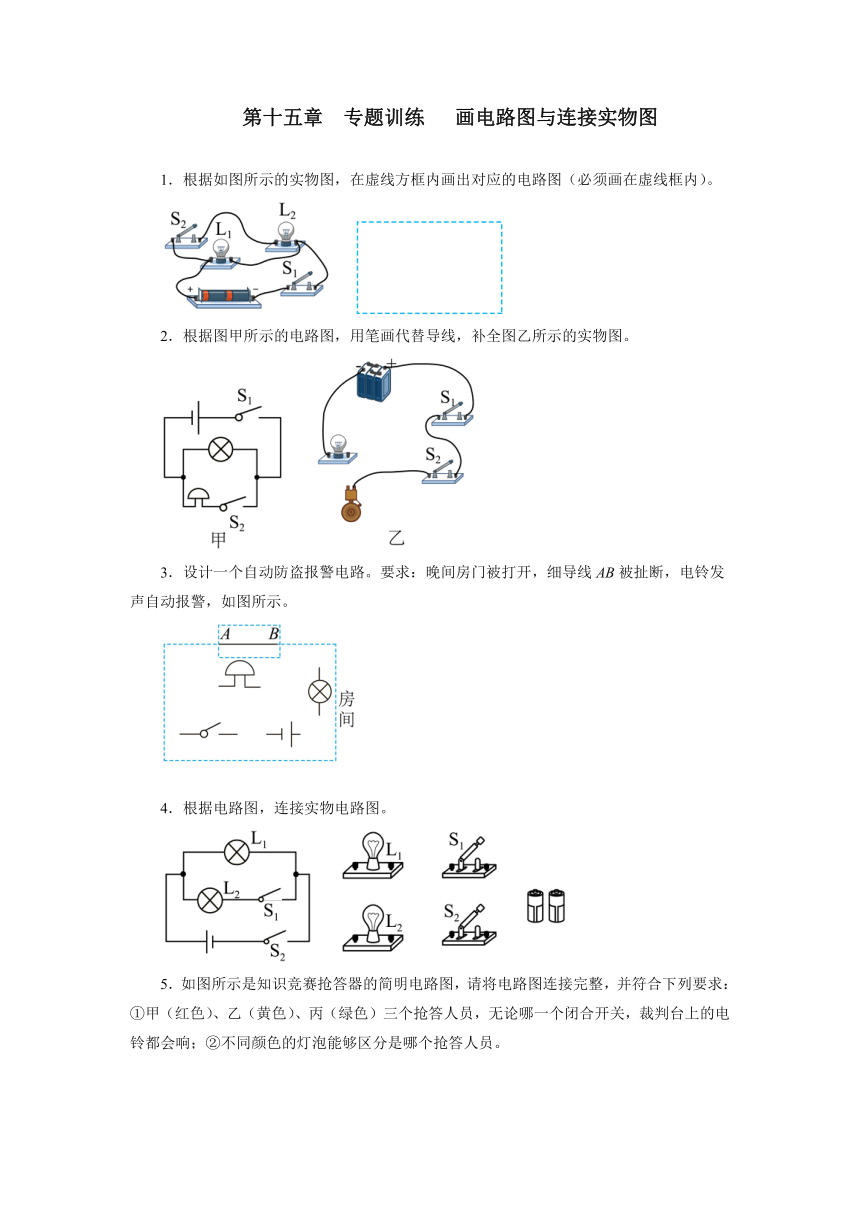

第十五章 专题训练 画电路图与连接实物图
1．根据如图所示的实物图，在虚线方框内画出对应的电路图（必须画在虚线框内）。
2．根据图甲所示的电路图，用笔画代替导线，补全图乙所示的实物图。
3．设计一个自动防盗报警电路。要求：晚间房门被打开，细导线AB被扯断，电铃发声自动报警，如图所示。
4．根据电路图，连接实物电路图。

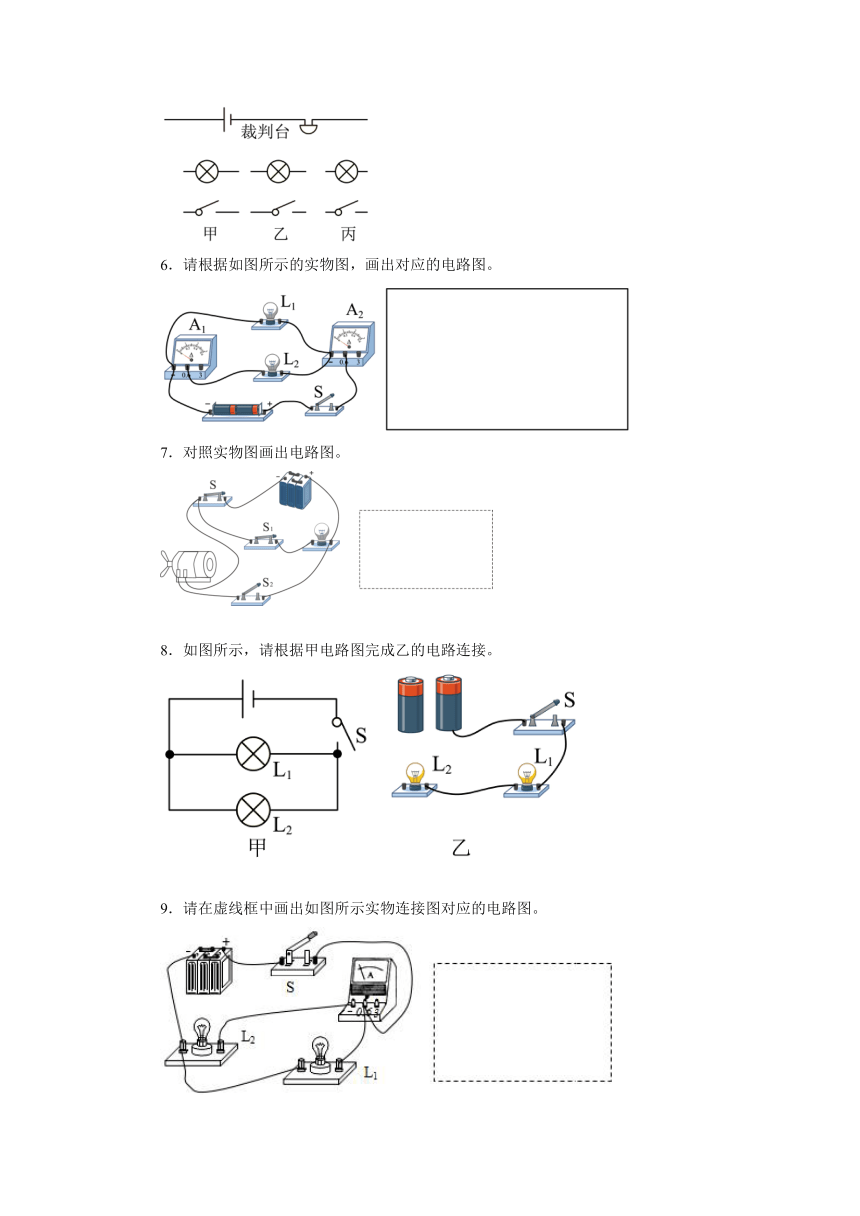

5．如图所示是知识竞赛抢答器的简明电路图，请将电路图连接完整，并符合下列要求：①甲（红色）、乙（黄色）、丙（绿色）三个抢答人员，无论哪一个闭合开关，裁判台上的电铃都会响；②不同颜色的灯泡能够区分是哪个抢答人员。
6．请根据如图所示的实物图，画出对应的电路图。
7．对照实物图画出电路图。
8．如图所示，请根据甲电路图完成乙的电路连接。
9．请在虚线框中画出如图所示实物连接图对应的电路图。

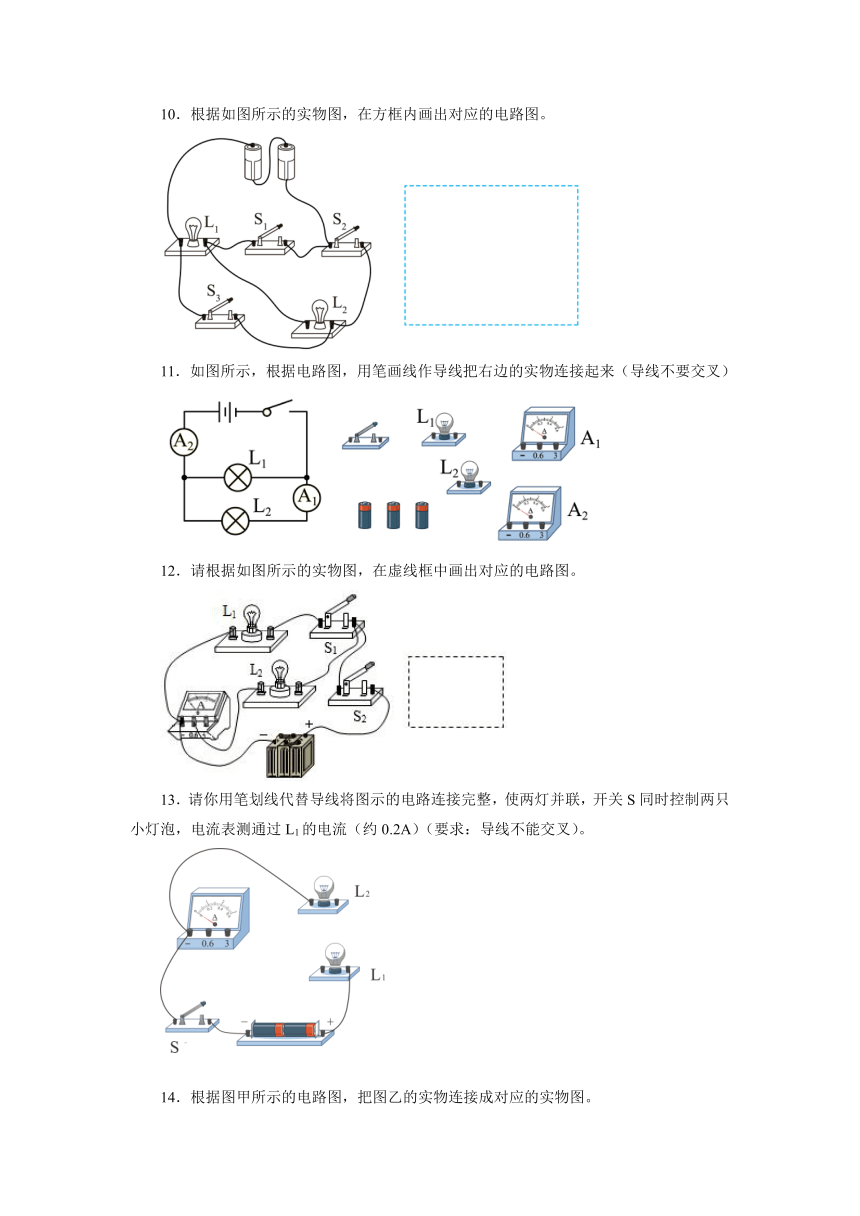

10．根据如图所示的实物图，在方框内画出对应的电路图。
11．如图所示，根据电路图，用笔画线作导线把右边的实物连接起来（导线不要交叉）
12．请根据如图所示的实物图，在虚线框中画出对应的电路图。
13．请你用笔划线代替导线将图示的电路连接完整，使两灯并联，开关S同时控制两只小灯泡，电流表测通过L1的电流（约0.2A）（要求：导线不能交叉）。
14．根据图甲所示的电路图，把图乙的实物连接成对应的实物图。
15．按图甲所示的电路图，完成图乙中各个元件的连接（用笔画线表示导线）。
16．根据实物图在方框里画出对应的电路图。
17．根据以下要求，设计电路，用笔画线代替导线在图丙中画出相应的实物连接图。（导线不能交叉）要求：①只闭合S1时，红灯、绿灯都发光；②只闭合S2时，两灯均不发光；③S1、S2都闭合时，红灯发光、绿灯不发光。
18．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电。科研人员利用光敏和声敏材料制成“光控开关”天黑时自动闭合，天亮时自动断开和“声控开关”有人走动发出声音时自动闭合，无人走动时自动断开，将这两个开关配合使用就可以使楼道灯变得“智能化”；白天灯不亮，夜间人来灯亮、人走灯灭。请你在图中连接好这种“智能”电路。
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．
18．
