第十五章电流和电路章末测试卷2021—2022学年人教版九年级物理全一册（有答案）

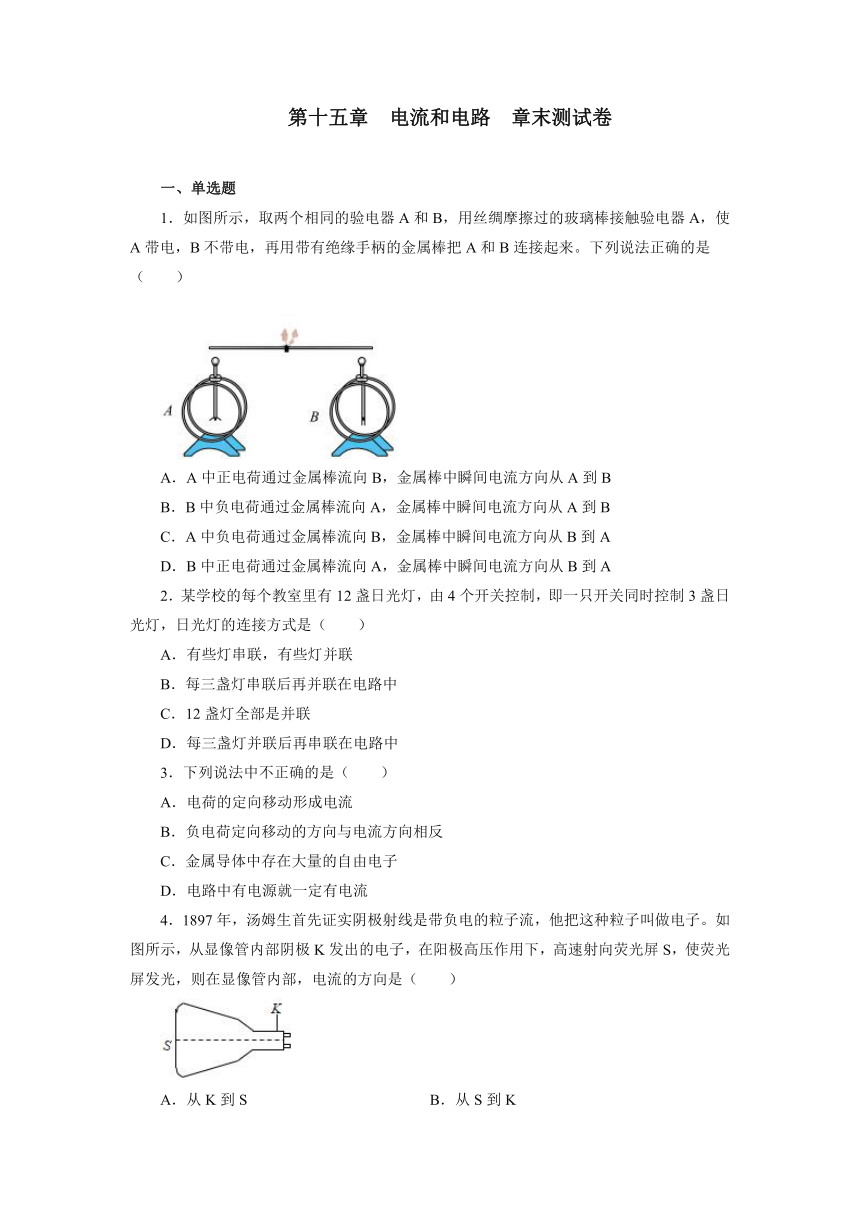

第十五章 电流和电路 章末测试卷
一、单选题
1．如图所示，取两个相同的验电器A和B，用丝绸摩擦过的玻璃棒接触验电器A，使A带电，B不带电，再用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．A中正电荷通过金属棒流向B，金属棒中瞬间电流方向从A到B
B．B中负电荷通过金属棒流向A，金属棒中瞬间电流方向从A到B
C．A中负电荷通过金属棒流向B，金属棒中瞬间电流方向从B到A
D．B中正电荷通过金属棒流向A，金属棒中瞬间电流方向从B到A
2．某学校的每个教室里有12盏日光灯，由4个开关控制，即一只开关同时控制3盏日光灯，日光灯的连接方式是（　　）
A．有些灯串联，有些灯并联
B．每三盏灯串联后再并联在电路中
C．12盏灯全部是并联
D．每三盏灯并联后再串联在电路中
3．下列说法中不正确的是（　　）
A．电荷的定向移动形成电流
B．负电荷定向移动的方向与电流方向相反
C．金属导体中存在大量的自由电子
D．电路中有电源就一定有电流
4．1897年，汤姆生首先证实阴极射线是带负电的粒子流，他把这种粒子叫做电子。如图所示，从显像管内部阴极K发出的电子，在阳极高压作用下，高速射向荧光屏S，使荧光屏发光，则在显像管内部，电流的方向是（　　）
A．从K到S B．从S到K
C．从K到S和从S到K交替变化 D．这样的电流无方向

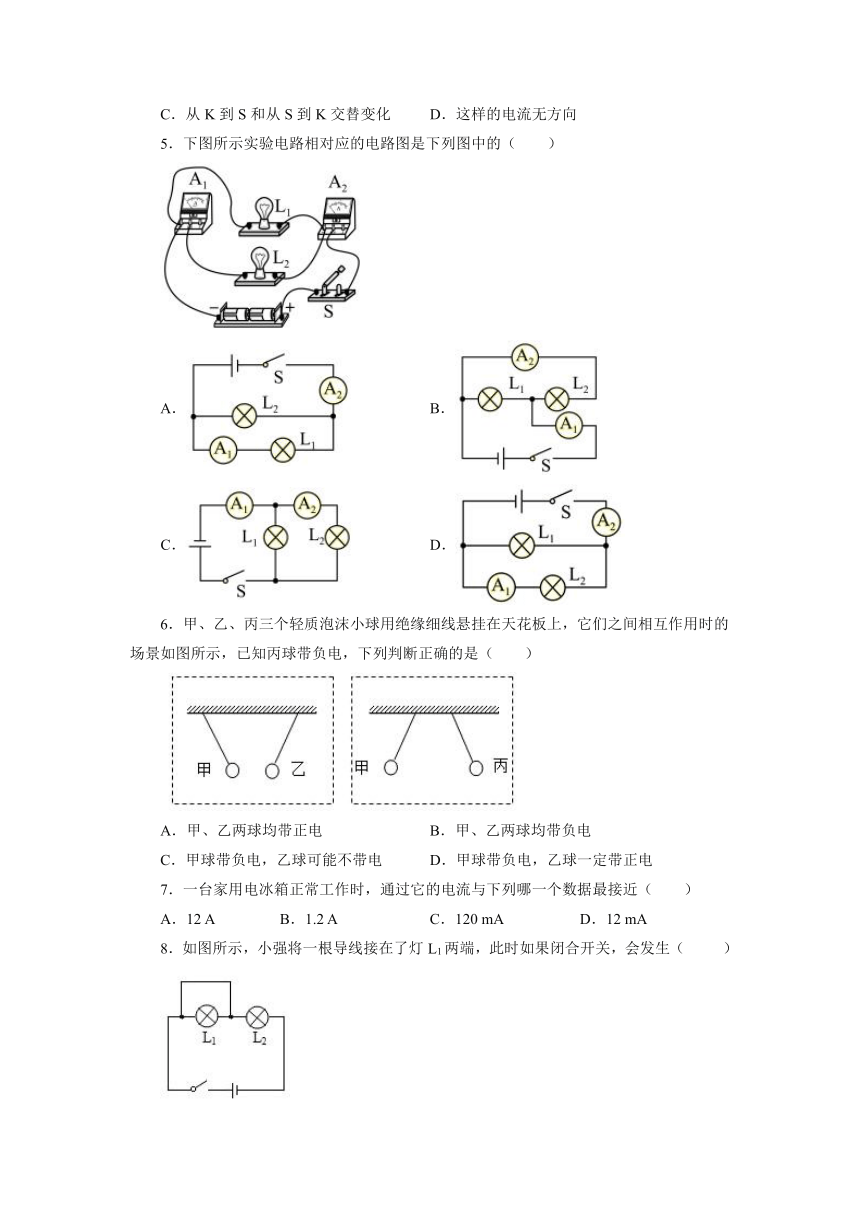

5．下图所示实验电路相对应的电路图是下列图中的（　　）
A． B． C． D．
6．甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球带负电，下列判断正确的是（　　）
A．甲、乙两球均带正电 B．甲、乙两球均带负电
C．甲球带负电，乙球可能不带电 D．甲球带负电，乙球一定带正电
7．一台家用电冰箱正常工作时，通过它的电流与下列哪一个数据最接近（　　）
A．12 A B．1.2 A C．120 mA D．12 mA
8．如图所示，小强将一根导线接在了灯L1两端，此时如果闭合开关，会发生（ ）
A．电源烧坏 B．灯L1不亮 C．导线烧坏 D．灯L2的灯丝烧断

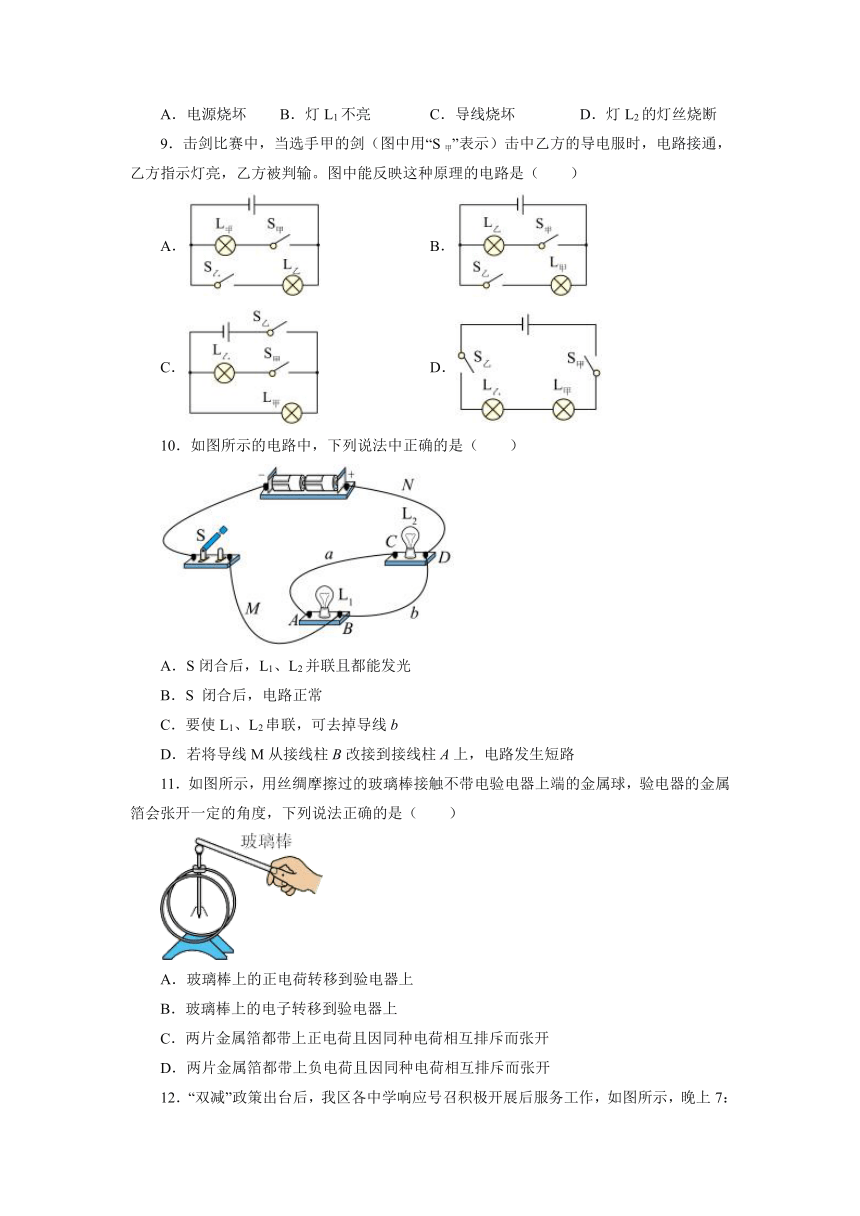

9．击剑比赛中，当选手甲的剑（图中用“S甲”表示）击中乙方的导电服时，电路接通，乙方指示灯亮，乙方被判输。图中能反映这种原理的电路是（　　）
A． B．
C． D．
10．如图所示的电路中，下列说法中正确的是（　　）
A．S闭合后，L1、L2并联且都能发光
B．S 闭合后，电路正常
C．要使L1、L2串联，可去掉导线b
D．若将导线M从接线柱B改接到接线柱A上，电路发生短路
11．如图所示，用丝绸摩擦过的玻璃棒接触不带电验电器上端的金属球，验电器的金属箔会张开一定的角度，下列说法正确的是（　　）
A．玻璃棒上的正电荷转移到验电器上
B．玻璃棒上的电子转移到验电器上
C．两片金属箔都带上正电荷且因同种电荷相互排斥而张开
D．两片金属箔都带上负电荷且因同种电荷相互排斥而张开

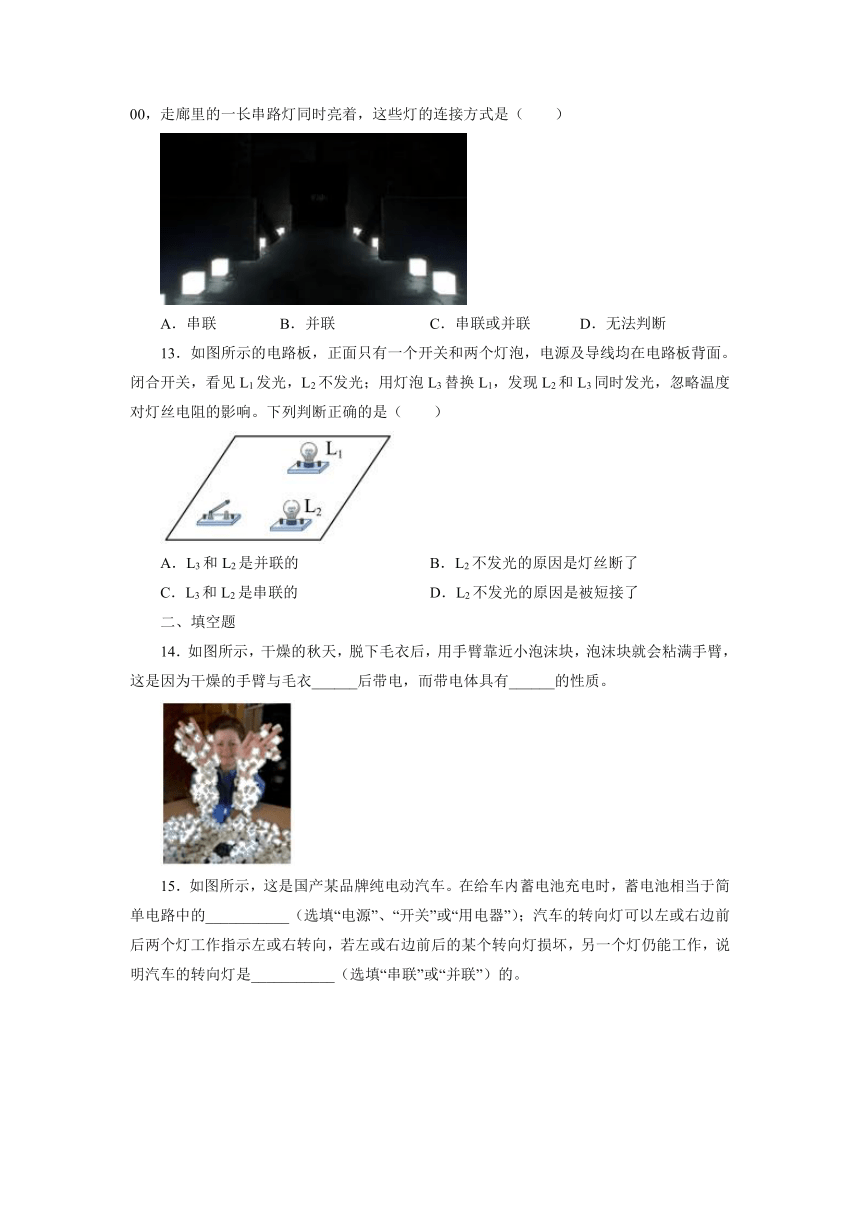

12．“双减”政策出台后，我区各中学响应号召积极开展后服务工作，如图所示，晚上7：00，走廊里的一长串路灯同时亮着，这些灯的连接方式是（　　）
A．串联 B．并联 C．串联或并联 D．无法判断
13．如图所示的电路板，正面只有一个开关和两个灯泡，电源及导线均在电路板背面。闭合开关，看见L1发光，L2不发光；用灯泡L3替换L1，发现L2和L3同时发光，忽略温度对灯丝电阻的影响。下列判断正确的是（　　）
A．L3和L2是并联的 B．L2不发光的原因是灯丝断了
C．L3和L2是串联的 D．L2不发光的原因是被短接了
二、填空题
14．如图所示，干燥的秋天，脱下毛衣后，用手臂靠近小泡沫块，泡沫块就会粘满手臂，这是因为干燥的手臂与毛衣______后带电，而带电体具有______的性质。
15．如图所示，这是国产某品牌纯电动汽车。在给车内蓄电池充电时，蓄电池相当于简单电路中的___________（选填“电源”、“开关”或“用电器”）；汽车的转向灯可以左或右边前后两个灯工作指示左或右转向，若左或右边前后的某个转向灯损坏，另一个灯仍能工作，说明汽车的转向灯是___________（选填“串联”或“并联”）的。

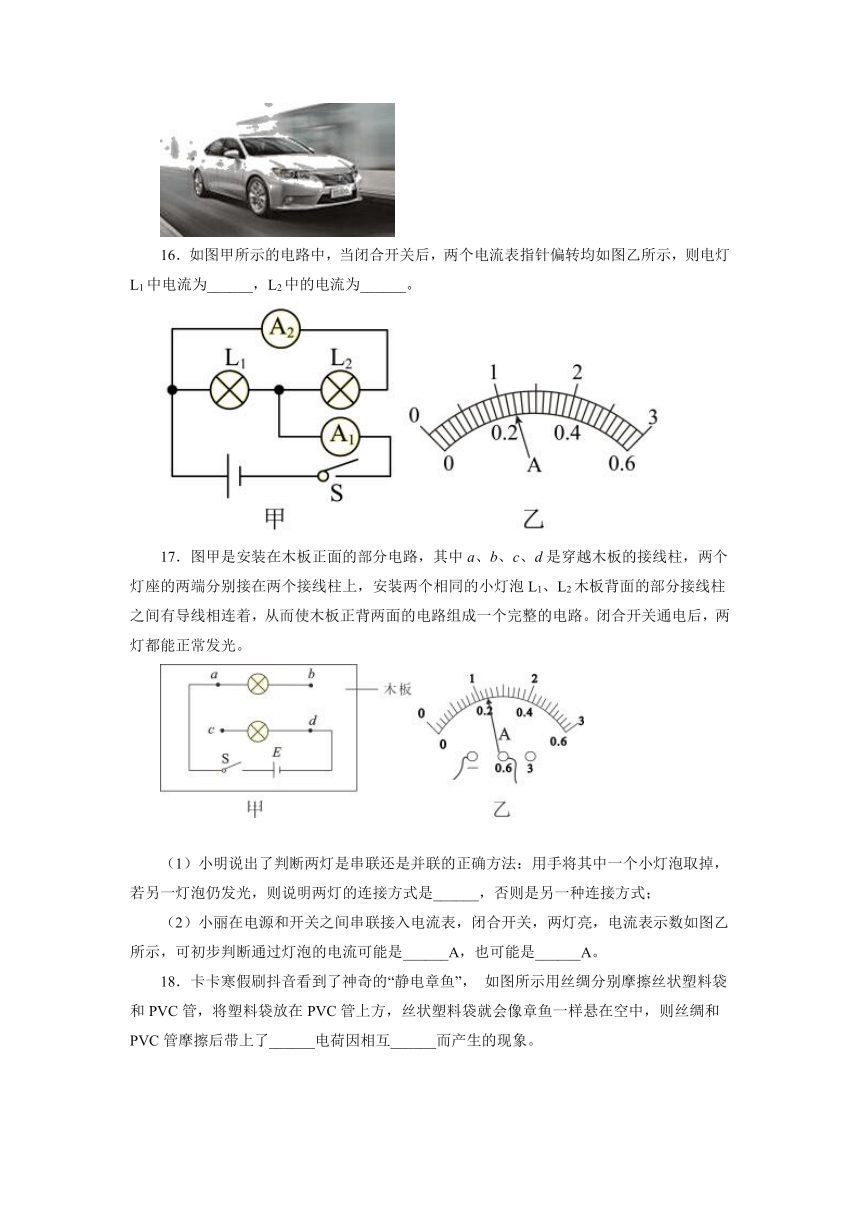

16．如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1中电流为______，L2中的电流为______。
17．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。
（1）小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______，否则是另一种连接方式；
（2）小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯泡的电流可能是______A，也可能是______A。
18．卡卡寒假刷抖音看到了神奇的“静电章鱼”， 如图所示用丝绸分别摩擦丝状塑料袋和PVC管，将塑料袋放在PVC管上方，丝状塑料袋就会像章鱼一样悬在空中，则丝绸和PVC管摩擦后带上了______电荷因相互______而产生的现象。
19．如图是电冰箱的简化电路图，图中“M”是电冰箱机内的电动机，L是电冰箱内的照明灯，它们是______联的。当冰箱正常工作时，打开冰箱门，开关S2将自动______（选填“断开”或“闭合”）。
20．汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时亮，同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两转向灯在电路中的连接方式为______（填“串联”或“并联”）连接，转向横杆相当于电路中的______。细心的同学发现：节日小彩灯中若有一个熄灭后，其它灯依然发光，但若取下一个彩灯，则整串灯都会熄灭，小彩灯的连接方式是______。实验用电灯泡正常工作时的电流约为0.2A＝______mA。
21．如图所示的电路中，要使两灯泡组成并联电路，应该闭合开关______；一定不能同时闭合______，否则会造成电源短路。
22．图中的电路中L1、L2是规格不同的灯泡，要使灯L1、L2通过的电流相同，则只需闭合开关______；若只想让L2单独发光则只需闭合开关______；如果将开关______都闭合，则会造成电源短路。
23．在一次实验中，某位同学按照如图（甲）所示的电路正确连接。闭合开关S后，他发现两块电流表指针的偏转角度相同，如图（乙），则通过灯泡L2的电流为_______A。若电流表A2内部导线误触，导致A2被短接，则灯泡L1_______（后两空均选填“会”或“不会”）正常发光，若电流表A2被烧坏，则灯泡L2_______正常发光。
24．气球与羊毛衫相互摩擦后会吸引头发，这说明摩擦使气球______，如果将两个带同种电荷的气球靠近时，会出现相互______的现象。如图是电扇中的一个自动保护装置，当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护作用，由此判断，这个保护装置在电扇电路中的作用相当于______。
25．带电体具有______轻小物体的性质，我们就说物体带了电荷；如图所示，用餐巾纸摩擦一根可以绕铁支架自由转动的吸管，使它带上电，现用一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明它们带______（填“同种”或“异种”）电荷；吸管上的电荷没有通过铁支架转移，说明吸管是______（填“导体”或“绝缘体”）。
三、作图题
26．请根据如图所示的电路图，将图中的各电路元件连接成对应的电路（用笔画线作导线，且导线不能交叉）。
27．请根据左边的实物图，在右侧方框中作出其电路图。
28．如图所示，学校有前、后两个门，在前、后门个装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。要求：前门来人按下开关时甲灯亮，后门来人按下开关乙灯亮。请设计电路图并在实物图中连线。
四、实验题
29．如图1是小明和小强做“探究并联电路的电流规律”的实验时未连好的电路，现要求灯L1和L2并联，且电流表测灯L2中的电流。
（1）请你用笔画线表示导线，帮他们完成电路连接，以符合要求______；
（2）按要求正确连接好电路，在连接电路的过程中，开关应处于______状态；
（3）闭合开关，电流表的示数如图2甲所示，则灯L2中电流为______A；
（4）在这个电路中，用电流表测干路中的电流时，电流表的示数如图2乙所示，则干路电流为______A，那么灯L1中的电流为______A。
参考答案：
1．B
2．C
3．D
4．B
5．D
6．C
7．B
8．B
9．B
10．C
11．C
12．B
13．C
14． 摩擦 吸引轻小物体
15． 用电器 并联
16． 0.96A 0.24A
17． 并联 0.24 0.12
18． 同种 排斥
19． 并 闭合
20． 并联 开关 串联 200
21． S1、S3 S1、S2
22． S2 S1 S1、S2、S3
23． 0.64 会 会
24． 带了电荷 排斥 开关
25． 吸引 同种 绝缘体
26．
27．
28．
29． 断开 0.36 0.8 0.44
