第十五章 专题训练 电路的设计与识别
一、单选题

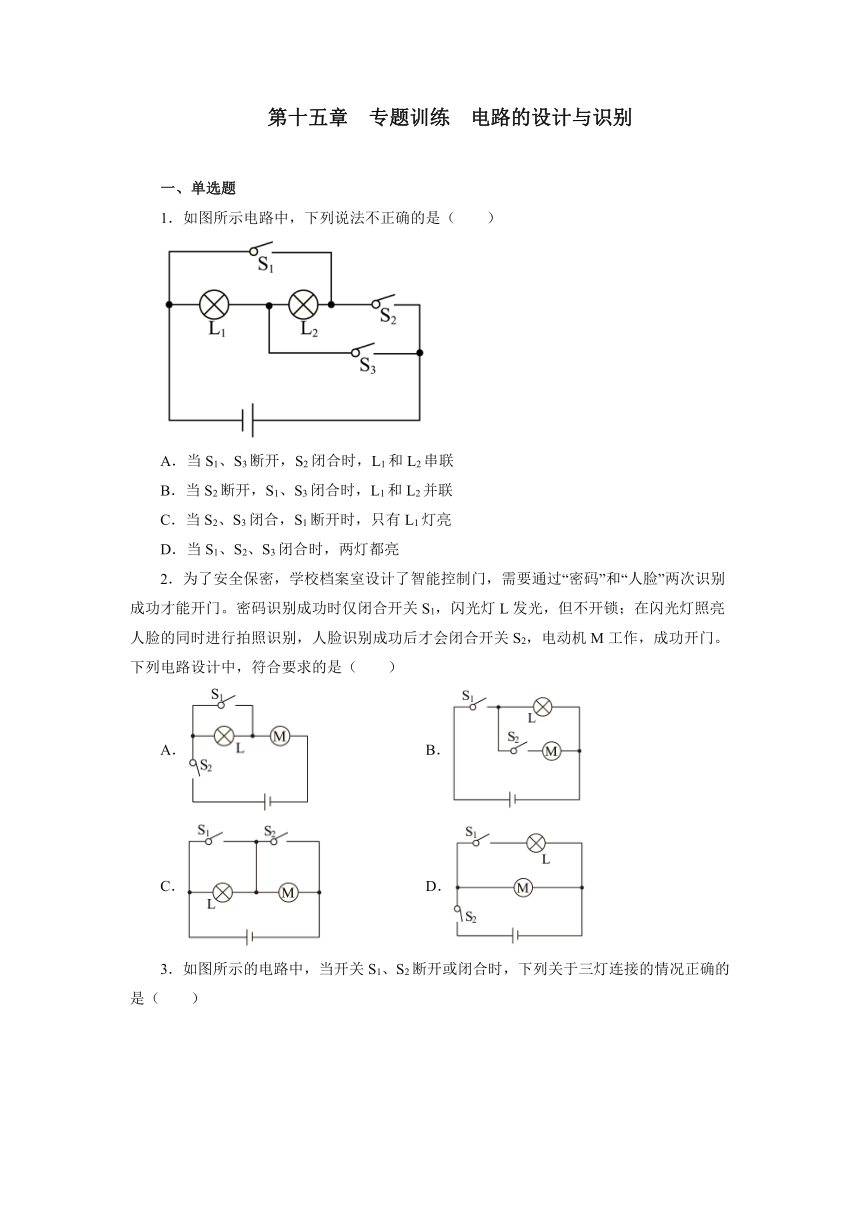

1．如图所示电路中，下列说法不正确的是（　　）
A．当S1、S3断开，S2闭合时，L1和L2串联
B．当S2断开，S1、S3闭合时，L1和L2并联
C．当S2、S3闭合，S1断开时，只有L1灯亮
D．当S1、S2、S3闭合时，两灯都亮
2．为了安全保密，学校档案室设计了智能控制门，需要通过“密码”和“人脸”两次识别成功才能开门。密码识别成功时仅闭合开关S1，闪光灯L发光，但不开锁；在闪光灯照亮人脸的同时进行拍照识别，人脸识别成功后才会闭合开关S2，电动机M工作，成功开门。下列电路设计中，符合要求的是（　　）
A． B．
C． D．

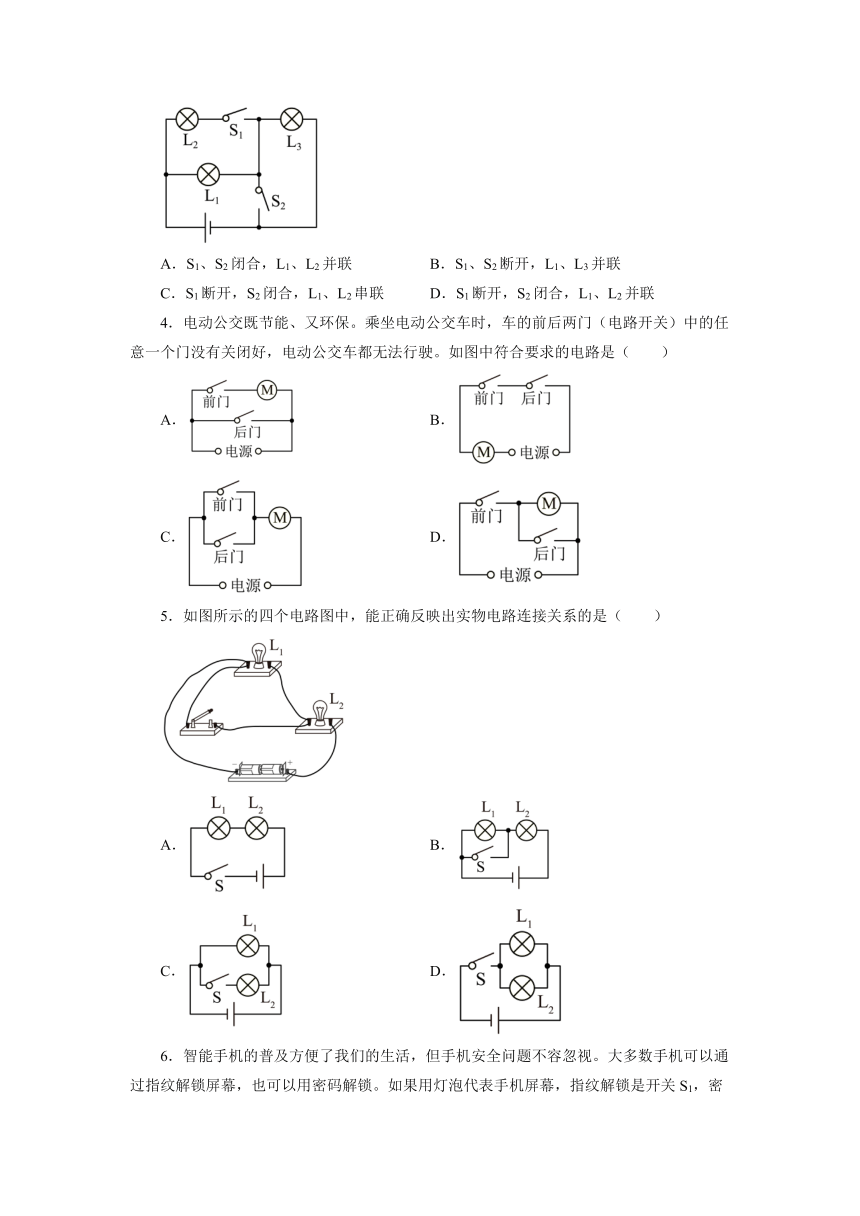

3．如图所示的电路中，当开关S1、S2断开或闭合时，下列关于三灯连接的情况正确的是（　　）
A．S1、S2闭合，L1、L2并联 B．S1、S2断开，L1、L3并联
C．S1断开，S2闭合，L1、L2串联 D．S1断开，S2闭合，L1、L2并联
4．电动公交既节能、又环保。乘坐电动公交车时，车的前后两门（电路开关）中的任意一个门没有关闭好，电动公交车都无法行驶。如图中符合要求的电路是（ ）
A． B．
C． D．
5．如图所示的四个电路图中，能正确反映出实物电路连接关系的是（　　）
A． B．
C． D．

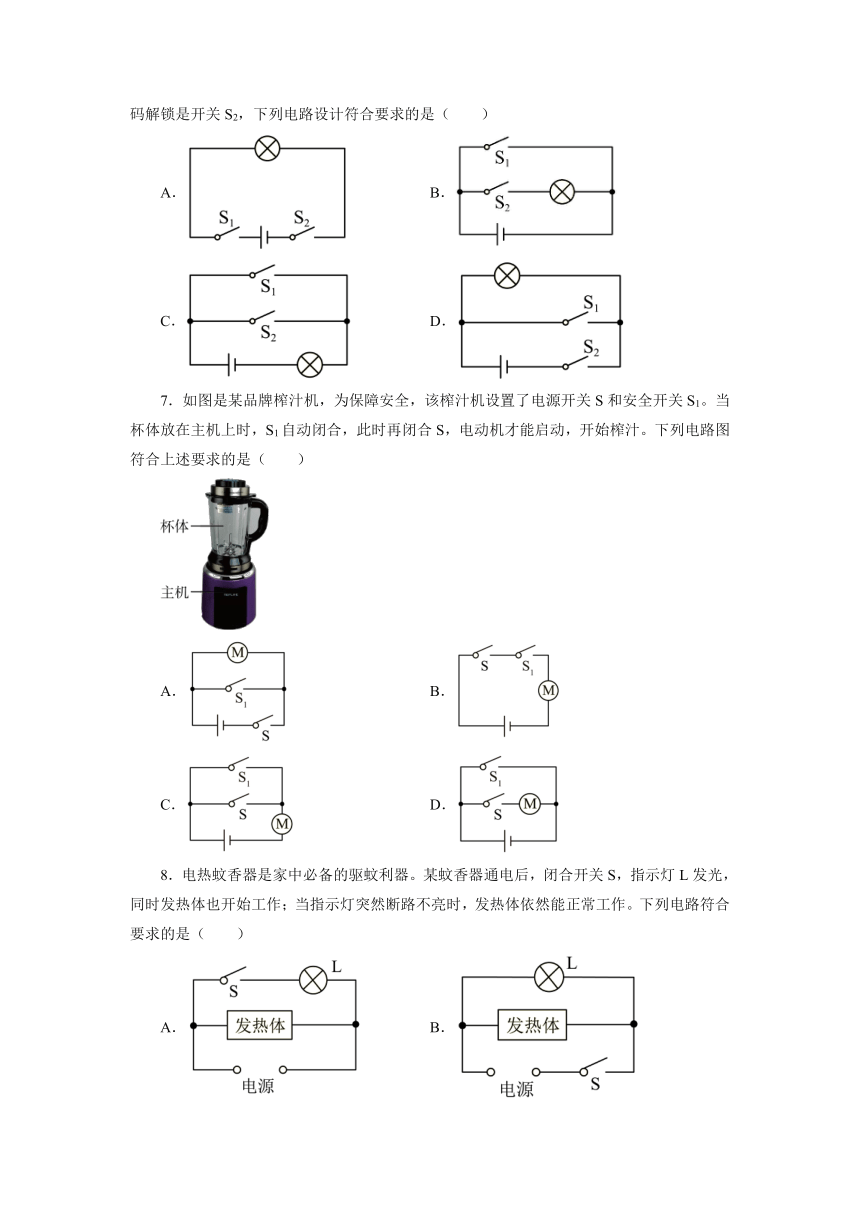

6．智能手机的普及方便了我们的生活，但手机安全问题不容忽视。大多数手机可以通过指纹解锁屏幕，也可以用密码解锁。如果用灯泡代表手机屏幕，指纹解锁是开关S1，密码解锁是开关S2，下列电路设计符合要求的是（　　）
A． B．
C． D．
7．如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关S和安全开关S1。当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。下列电路图符合上述要求的是（　　）
A． B．
C． D．

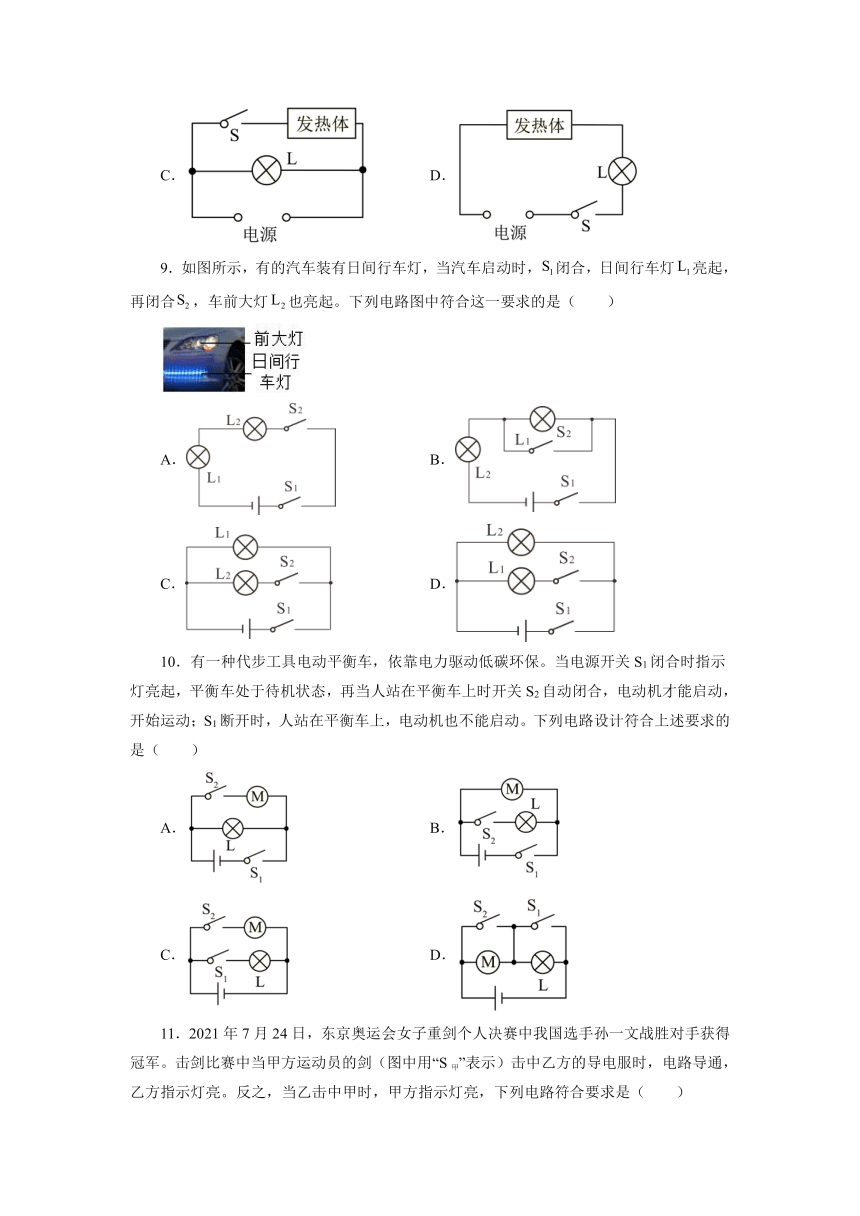

8．电热蚊香器是家中必备的驱蚊利器。某蚊香器通电后，闭合开关S，指示灯L发光，同时发热体也开始工作；当指示灯突然断路不亮时，发热体依然能正常工作。下列电路符合要求的是（　　）
A． B．
C． D．
9．如图所示，有的汽车装有日间行车灯，当汽车启动时，闭合，日间行车灯亮起，再闭合，车前大灯也亮起。下列电路图中符合这一要求的是（　　）
A． B．
C． D．
10．有一种代步工具电动平衡车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯亮起，平衡车处于待机状态，再当人站在平衡车上时开关S2自动闭合，电动机才能启动，开始运动；S1断开时，人站在平衡车上，电动机也不能启动。下列电路设计符合上述要求的是（　　）
A． B．
C． D．
11．2021年7月24日，东京奥运会女子重剑个人决赛中我国选手孙一文战胜对手获得冠军。击剑比赛中当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。反之，当乙击中甲时，甲方指示灯亮，下列电路符合要求是（　　）
A． B．
C． D．
12．火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯亮，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部有人，在图所示的电路图中，正确的是（　　）
A． B． C． D．
13．电动自行车，是指以蓄电池作为辅助能源在普通自行车的基础上安装了电机、控制器、蓄电池、转把、闸把等操纵部件和显示仪表系统的机电一体化的个人交通工具。小亮同学认真阅读说明书后绘出了其简化电路图，下列分析正确的是（　　）
A．只闭合S2，只有车灯亮
B．闭合S2和S1，车灯亮，车铃响
C．闭合S和S2，车行驶且车灯亮、车铃响
D．只闭合S，只有车行驶
二、填空题
14．在小组活动课上小王同学设计了如图所示的电路图，当只闭合开关S1、S3时，灯L1、L2组成______电路；当只闭合开关S2、S3时，灯泡______在工作（选填“L1”、“L2”或“L1和L2”）。
15．如图所示，在电路中只闭合开关S1时灯泡 _____发光，只闭合开关S2时灯泡L1和L2是 _____联；为了防止电源的损坏不能同时闭合开关 _____。
16．根据下面的实物图，回答下列问题：
①闭合开关时，出现的现象是 ______；
②要使两小灯泡串联，应将图中标注的导线 ______去掉；
③若使两灯并联，试在图中需改动的一根导线上打“×”，并在图中改正过来。______
三、作图题
17．在公交车后门的两侧扶手上，各装有一个按钮开关，如图所示，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车。请你把图中的各元件符号连接成符合要求的电路图。
18．小明和父母三人想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。为此小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意、断开表示不同意），表决后只要灯亮就决定去旅游。请按上述要求在虚线方框中设计此投票机的电路（请在开关旁注明控制开关的人）。
参考答案
1．D
2．B
3．A
4．B
5．B
6．C
7．B
8．A
9．C
10．A
11．D
12．A
13．D
14．并联 L1
15．L2 串 S2、S3
16．L1不发光，L2发光 a
17．
18．
