高中物理必修1《用打点计时器测速度》课件

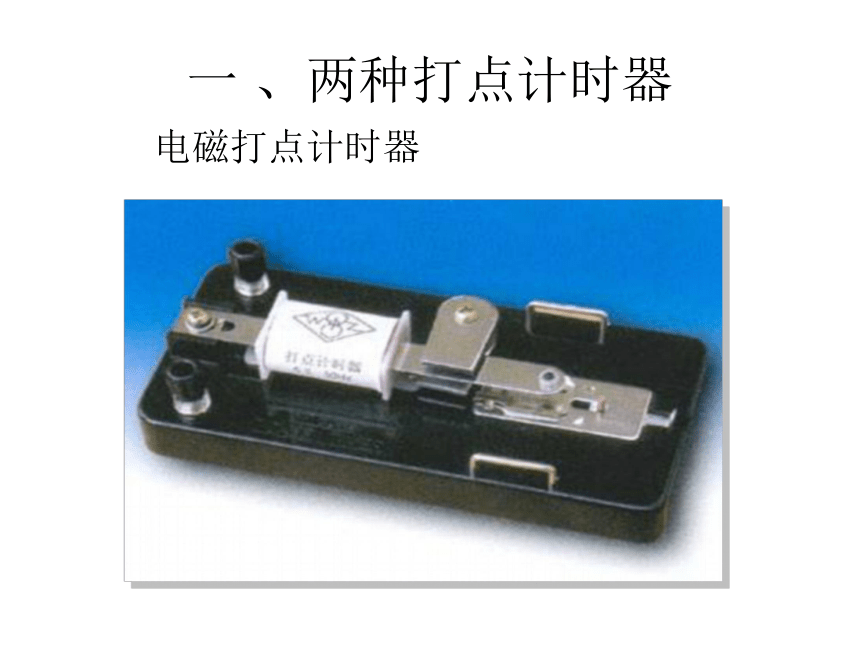

课件14张PPT。4、实验：练习使用打点计时器用打点计时器测速度一 、两种打点计时器 电磁打点计时器1、电磁打点计时器

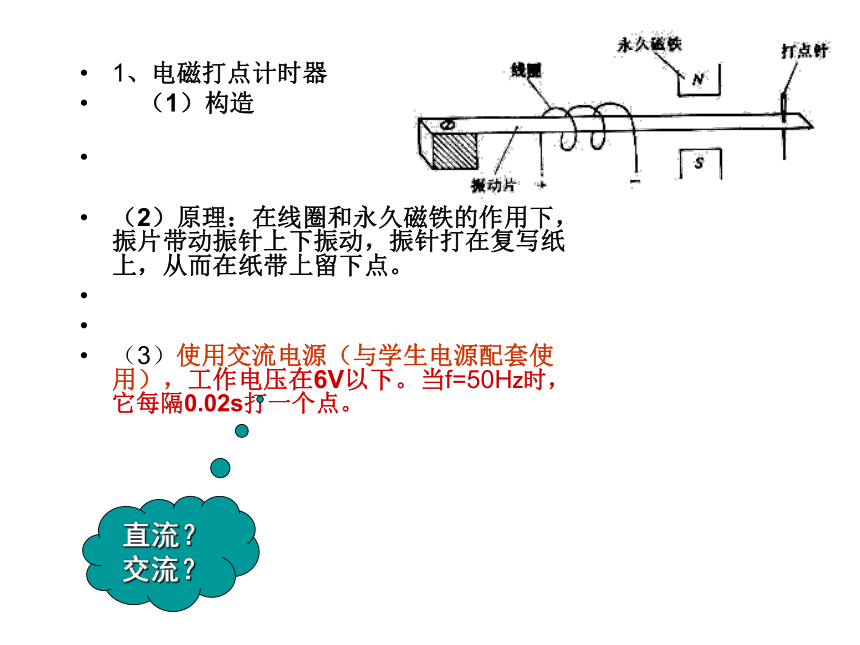

（1）构造

（2）原理：在线圈和永久磁铁的作用下，振片带动振针上下振动，振针打在复写纸上，从而在纸带上留下点。

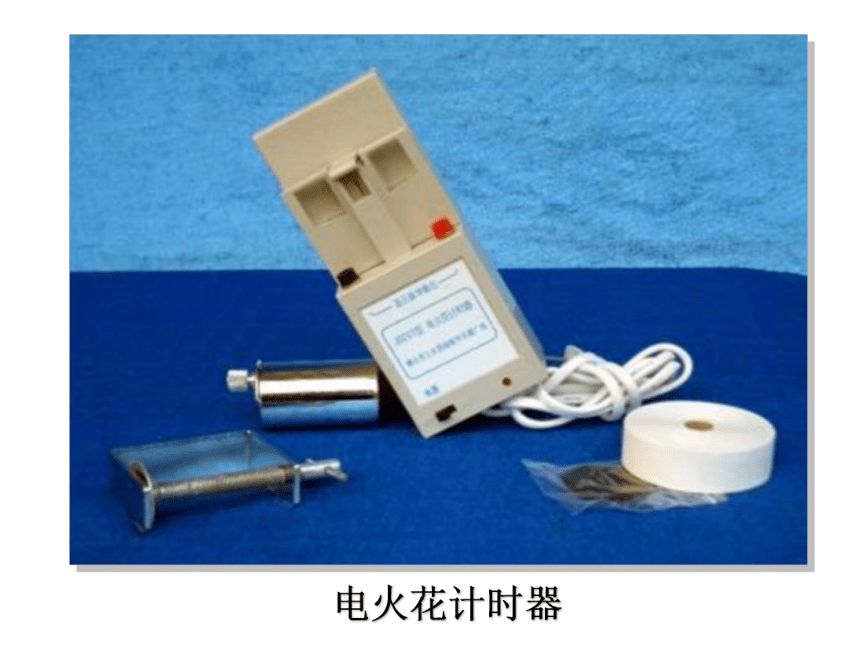

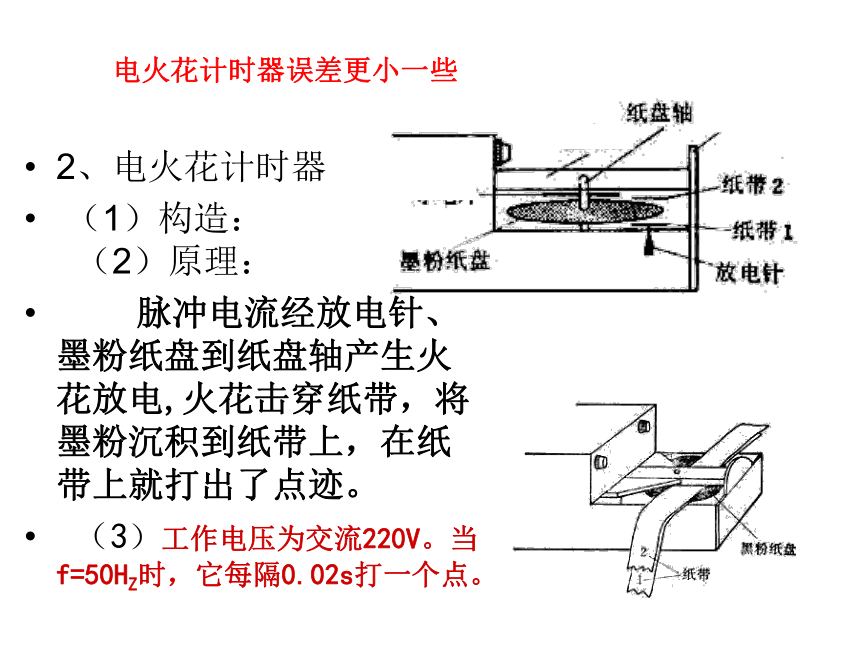

（3）使用交流电源（与学生电源配套使用），工作电压在6V以下。当f=50HZ时，它每隔0.02s打一个点。直流？交流？电火花计时器2、电火花计时器
（1）构造： （2）原理：
脉冲电流经放电针、墨粉纸盘到纸盘轴产生火花放电,火花击穿纸带，将墨粉沉积到纸带上，在纸带上就打出了点迹。
（3）工作电压为交流220V。当f=50HZ时，它每隔0.02s打一个点。电火花计时器误差更小一些3、打点计时器的作用

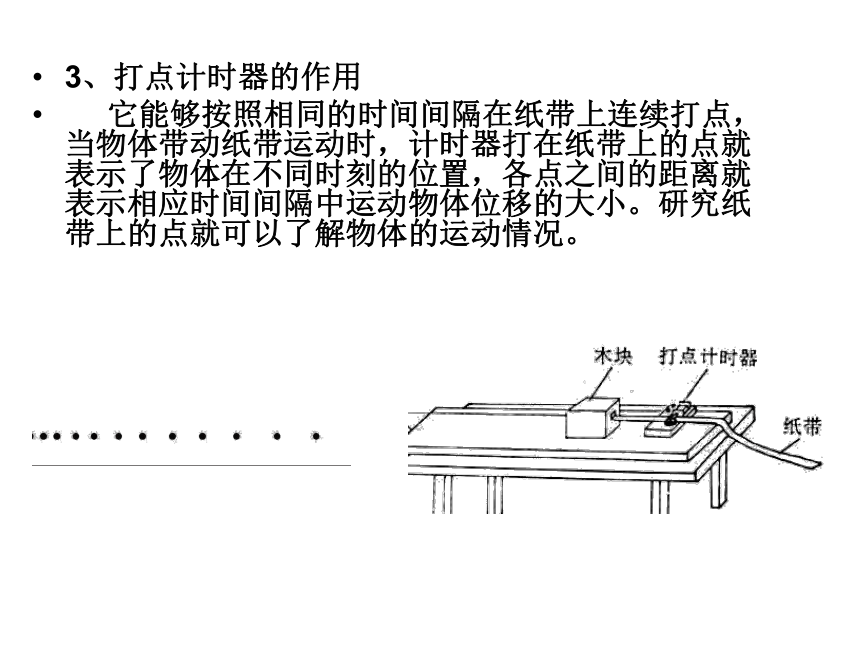

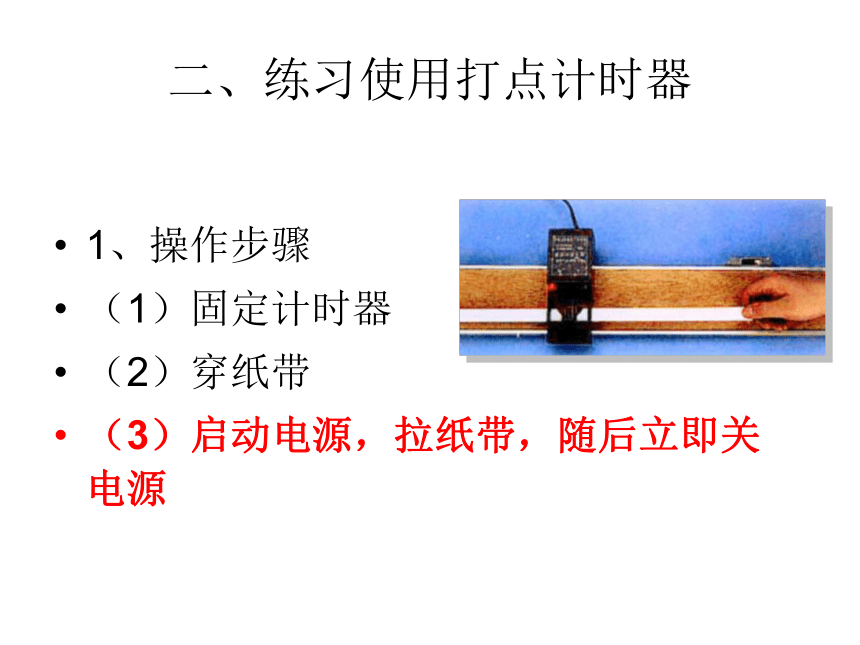

它能够按照相同的时间间隔在纸带上连续打点，当物体带动纸带运动时，计时器打在纸带上的点就表示了物体在不同时刻的位置，各点之间的距离就表示相应时间间隔中运动物体位移的大小。研究纸带上的点就可以了解物体的运动情况。二、练习使用打点计时器1、操作步骤
（1）固定计时器
（2）穿纸带
（3）启动电源，拉纸带，随后立即关电源
三、 1.测平均速度
（1）需测量的量：
（2）关系式：
选一条最好的纸带：点迹清晰2、测瞬时速度.测量原理：如何测出E点的瞬时速度？一般由包含E点在内的两点间的平均速度来表示。原则：准确性 可行性用DF还是DG呢？012x2x3纸带处理常用方法（实验时各计数点速度的测算）：
（1）选计数点（测量点）：选取原则？确定第一个计数点后，一般每隔4个计时点再选一个计数点（测量点），则两计数点间时间间隔为0.1s。
（2）测量位移（一次性测量读数）
x1如计算1点和2点的瞬时速度3一次性测量读数0 1 2 3 4 5 6 7t/10-1sv/(m·s-1)练习：在坐标纸上画出速度图象1.建系（在坐标纸上建立坐标系，确定长度单位）2.描点3.用平滑的曲线拟合点计数点间的时间间隔为0.1s四 、用图象表示速度四 、用图象表示速度 “拟合”不是连点，而是按照点的分布规律“拟合”这些点。
“拟合”方法： 1、 2、 3、新学案11-13页答案：
例1 AD 训1 BCD 例2 BCD 训2 瞬时 平均 平均 瞬时 瞬时 例3 6.24m/s 训3 9.2m/s
自测： 1 BD 2 A 3 C 4 C 5 CD 6 12.5 20 12.5
7 49.9m 8 （1）2.16km/h （2）2.45km/h
综合创新 96km/h
新学案课时4答案例1 B 训1 AB 例2 减速直线运动 0.654m/s 0.504m/s 训2 0.400 0.479 0.560 0.640 0.721 图象是倾斜直线 训3 AD
自我测评 1 D 2 ACD 3 A 4 CD 5 C 6 AD 7. 先加速后减速 0.1875 0.4025 8.0.04 0.0280 0.700 1.10 0.760
综合创新：偏大
