人教版八年级物理透镜专用课件

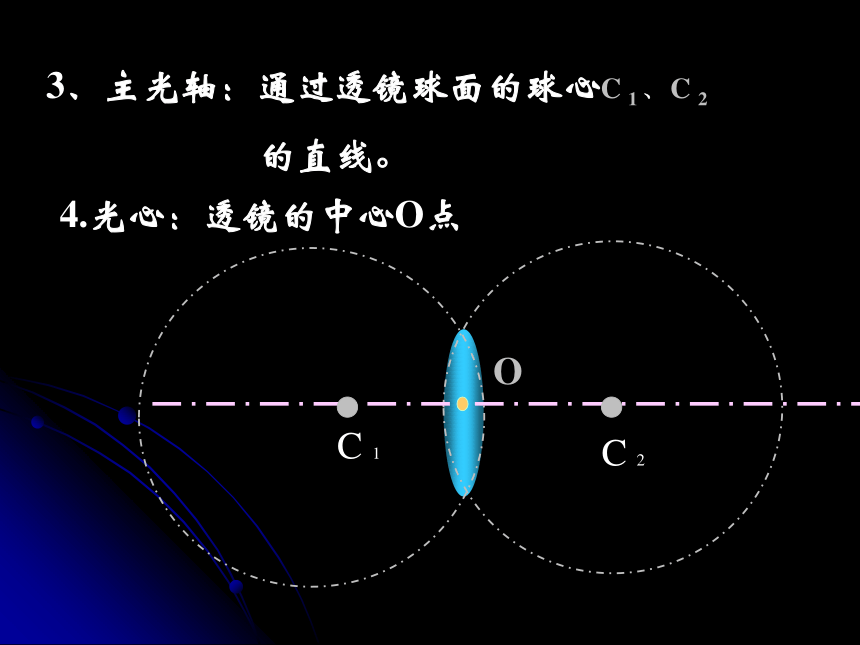

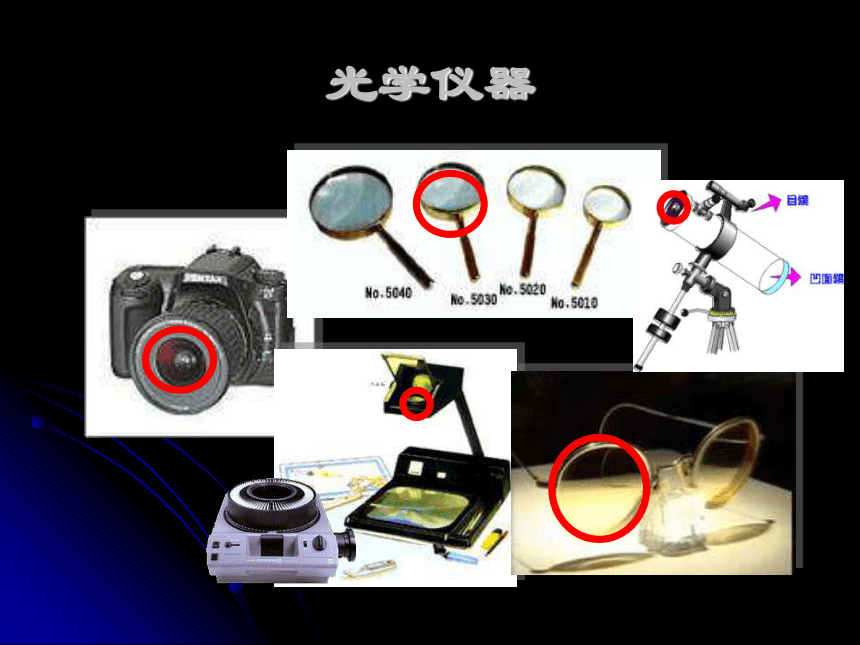

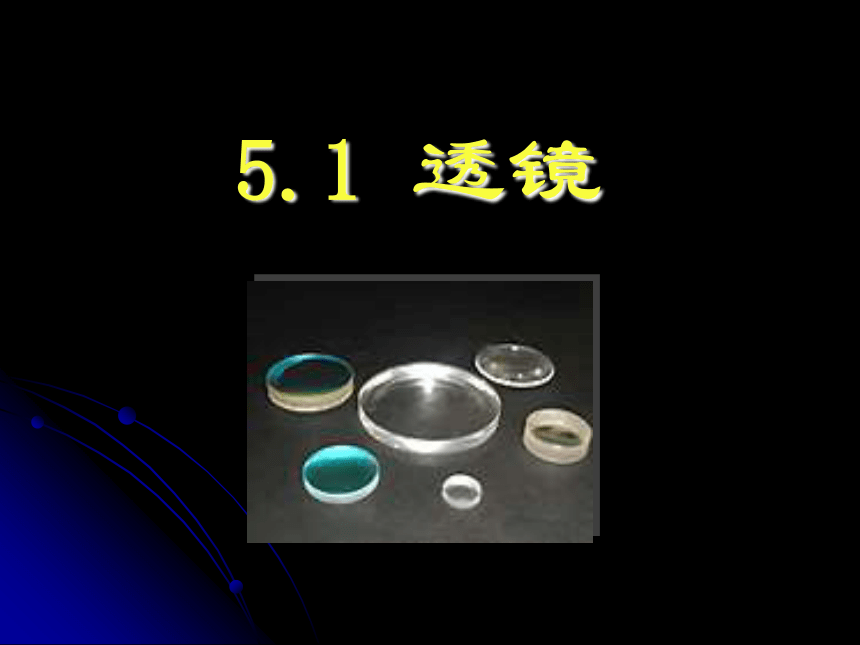

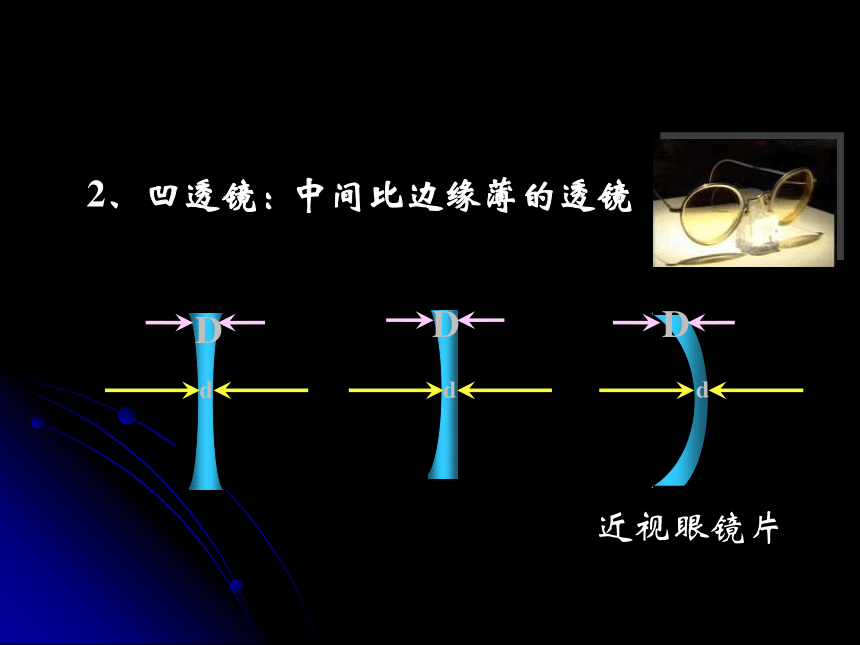

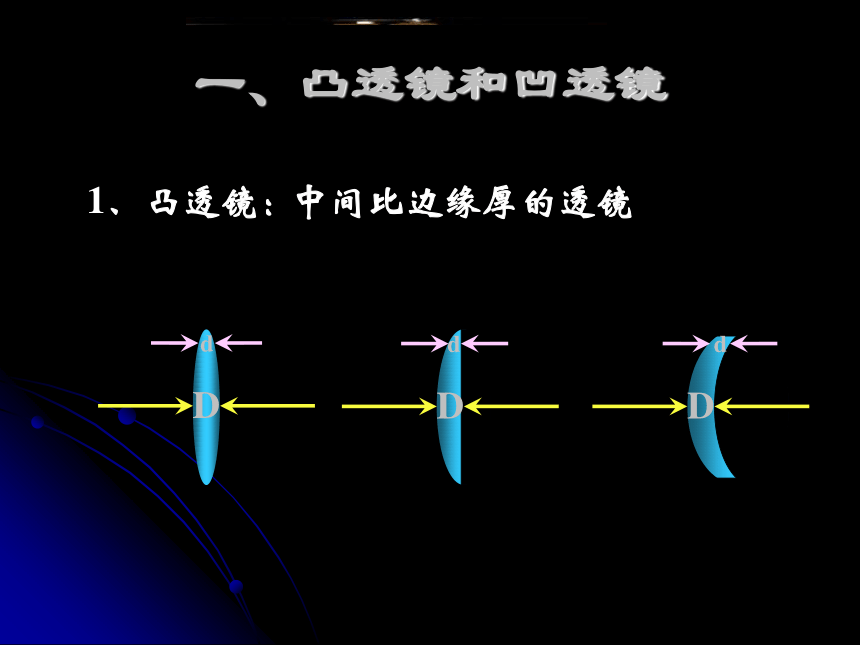

课件19张PPT。5.1 透镜光学仪器一、凸透镜和凹透镜1、凸透镜：Dd中间比边缘厚的透镜DdDd2、凹透镜：dD中间比边缘薄的透镜dDdD近视眼镜片3、主光轴：通过透镜球面的球心C 1 、 C 2

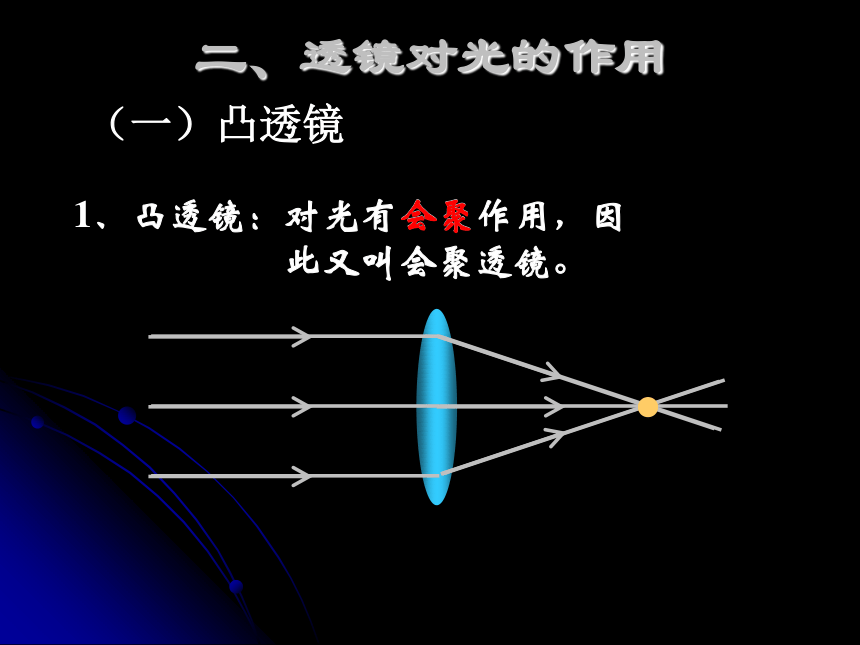

的直线。 C 1C 2O4.光心：透镜的中心O点二、透镜对光的作用1、凸透镜：对光有会聚作用，因此又叫会聚透镜。

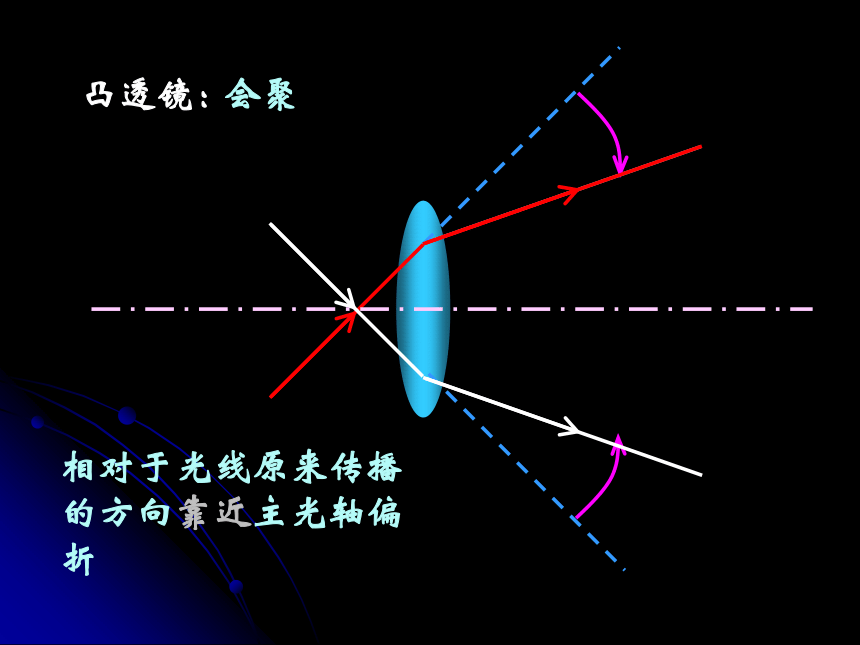

会聚（一）凸透镜凸透镜：会聚相对于光线原来传播的方向靠近主光轴偏折2、焦点 F：O焦距 f ：平行于主光轴的光线通过凸透镜后会聚在光轴上的点。焦点和光心的距离。fFFOFF光路可逆3、三条特殊光线：OFF（1）过光心的光线不改变原来的方向。（2）平行于光轴的光线会聚于焦点。（3）经过焦点的光线经过凸透镜平行于光轴。凸透镜4、测凸透镜的焦距f利用太阳光可近似看成平行光线让阳光射向透镜，在透镜的另一侧移动白纸，直到白纸上出现最亮的光点（即焦点），该光点到透镜的距离就是焦距。O1、凹透镜：对光有发散作用,因此又叫发散透镜。发散（二）凹透镜凹透镜：发散相对于光线原来传播的方向远离主光轴偏折2、虚焦点 F ’ ：平行于主光轴的光线通过凹透镜后的折射光线的反向延长线相交在主光轴上的点。F’F’3、三条特殊光线：OF’F’（1）通过光心的光线传播方向不改变。（2）平行于光轴的光线经凹透镜后发散射出，折射光线的反向延长线会聚于虚焦点。（3）射向另一侧虚焦点的光线经过凹透镜后平行于主光轴射出。凹透镜凹透镜O巩固练习：
把下列光路补充完整。 ABCDE思考:点A、B、C、D、E是透镜的焦点吗?在下列方框内填上适当的透镜
