第13章 电路初探期末复习 2021-2022学年苏科版物理九年级（Word版含答案）

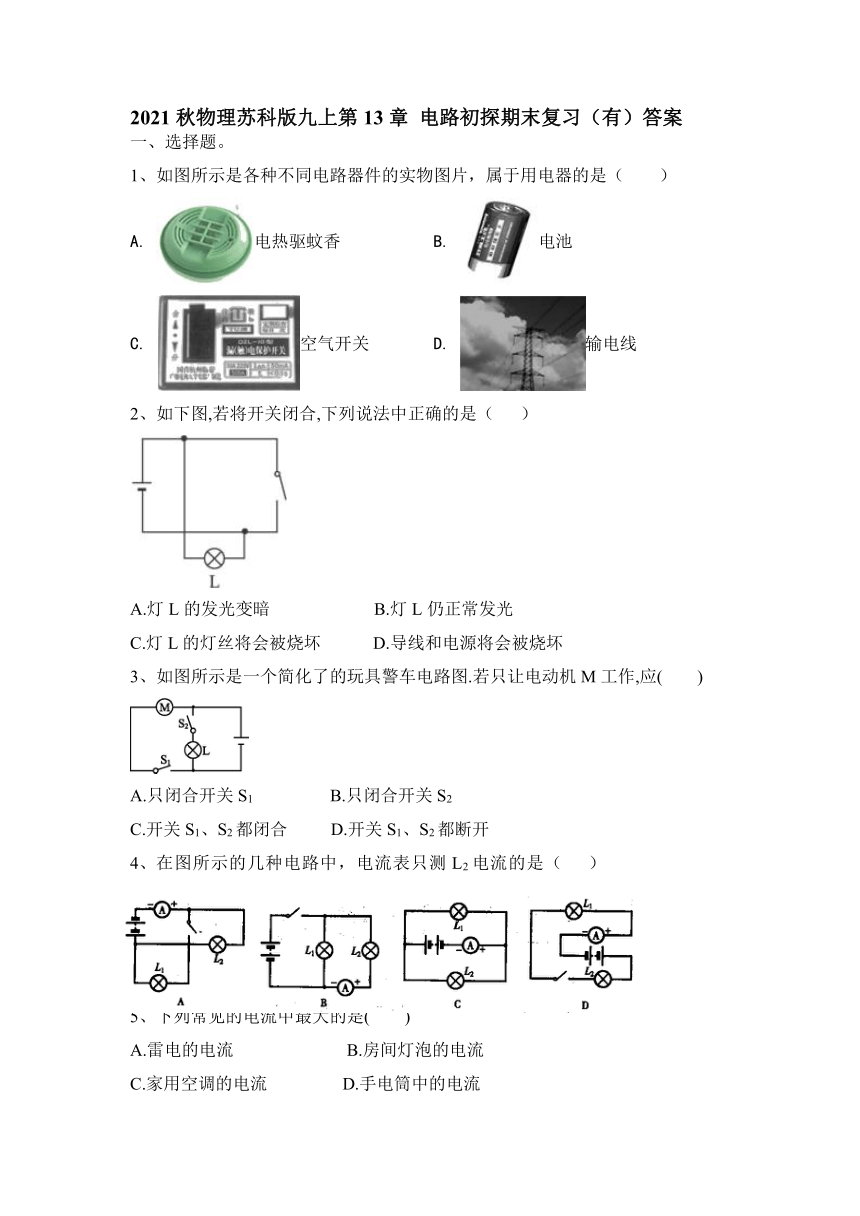

2021秋物理苏科版九上第13章 电路初探期末复习（有）答案
一、选择题。
1、如图所示是各种不同电路器件的实物图片，属于用电器的是（　　）
A. 电热驱蚊香 B. 电池
C. 空气开关 D. 输电线
2、如下图,若将开关闭合,下列说法中正确的是（ ）
A.灯L的发光变暗 B.灯L仍正常发光
C.灯L的灯丝将会被烧坏 D.导线和电源将会被烧坏
3、如图所示是一个简化了的玩具警车电路图.若只让电动机M工作,应(　　)
A.只闭合开关S1 B.只闭合开关S2
C.开关S1、S2都闭合 D.开关S1、S2都断开
4、在图所示的几种电路中，电流表只测L2电流的是（ ）
5、下列常见的电流中最大的是(　　)
A.雷电的电流 B.房间灯泡的电流
C.家用空调的电流 D.手电筒中的电流

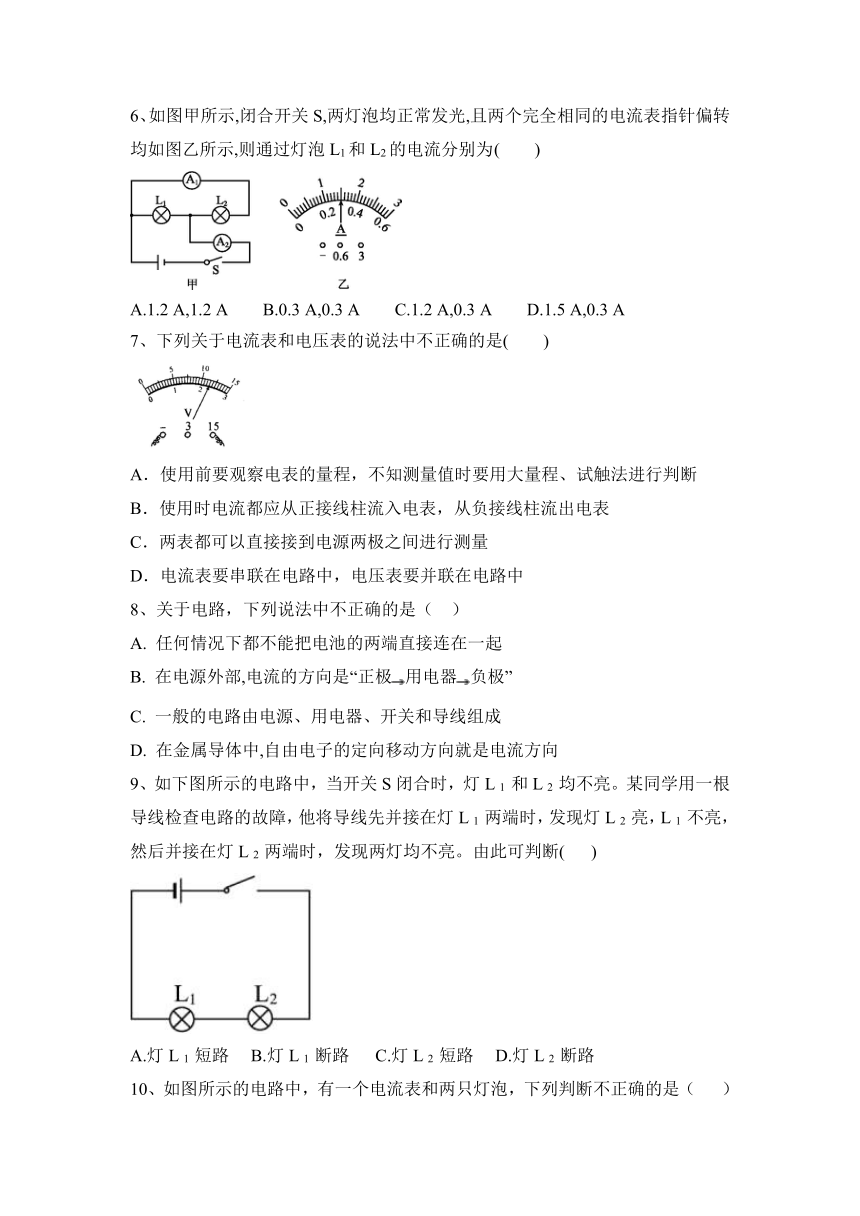

6、如图甲所示,闭合开关S,两灯泡均正常发光,且两个完全相同的电流表指针偏转均如图乙所示,则通过灯泡L1和L2的电流分别为 (　　)
A.1.2 A,1.2 A　　B.0.3 A,0.3 A C.1.2 A,0.3 A　　D.1.5 A,0.3 A
7、下列关于电流表和电压表的说法中不正确的是( )
A．使用前要观察电表的量程，不知测量值时要用大量程、试触法进行判断
B．使用时电流都应从正接线柱流入电表，从负接线柱流出电表
C．两表都可以直接接到电源两极之间进行测量
D．电流表要串联在电路中，电压表要并联在电路中
8、关于电路，下列说法中不正确的是（　）
A. 任何情况下都不能把电池的两端直接连在一起
B. 在电源外部,电流的方向是“正极用电器负极”
C. 一般的电路由电源、用电器、开关和导线组成
D. 在金属导体中,自由电子的定向移动方向就是电流方向
9、如下图所示的电路中，当开关S闭合时，灯L 1 和L 2 均不亮。某同学用一根导线检查电路的故障，他将导线先并接在灯L 1 两端时，发现灯L 2 亮，L 1 不亮，然后并接在灯L 2 两端时，发现两灯均不亮。由此可判断( )
A.灯L 1 短路 B.灯L 1 断路 C.灯L 2 短路 D.灯L 2 断路

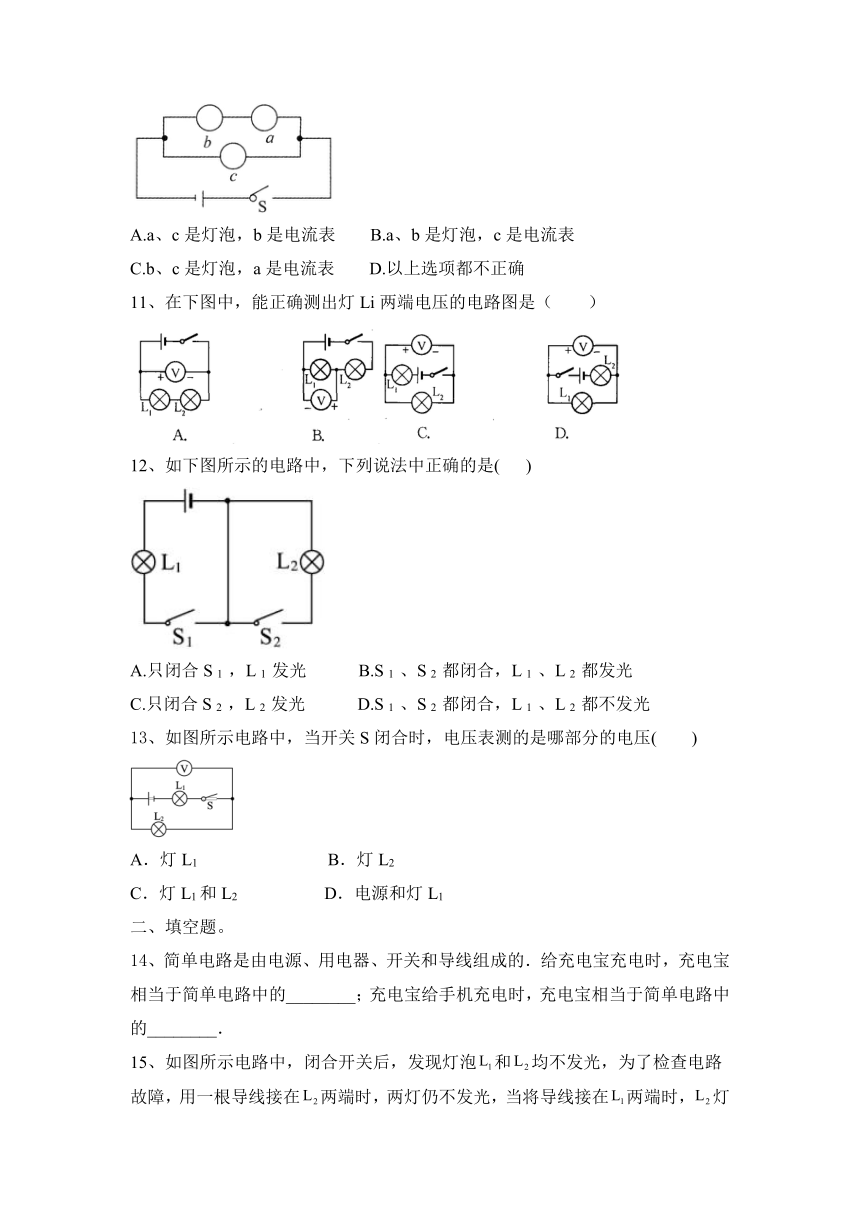

10、如图所示的电路中，有一个电流表和两只灯泡，下列判断不正确的是（ ）
A.a、c是灯泡，b是电流表 B.a、b是灯泡，c是电流表
C.b、c是灯泡，a是电流表 D.以上选项都不正确
11、在下图中，能正确测出灯Li两端电压的电路图是（　　）
12、如下图所示的电路中，下列说法中正确的是( )
A.只闭合S 1 ，L 1 发光 B.S 1 、S 2 都闭合，L 1 、L 2 都发光
C.只闭合S 2 ，L 2 发光 D.S 1 、S 2 都闭合，L 1 、L 2 都不发光
13、如图所示电路中，当开关S闭合时，电压表测的是哪部分的电压(　　)
A．灯L1 B．灯L2
C．灯L1和L2 D．电源和灯L1
二、填空题。
14、简单电路是由电源、用电器、开关和导线组成的．给充电宝充电时，充电宝相当于简单电路中的________；充电宝给手机充电时，充电宝相当于简单电路中的________．

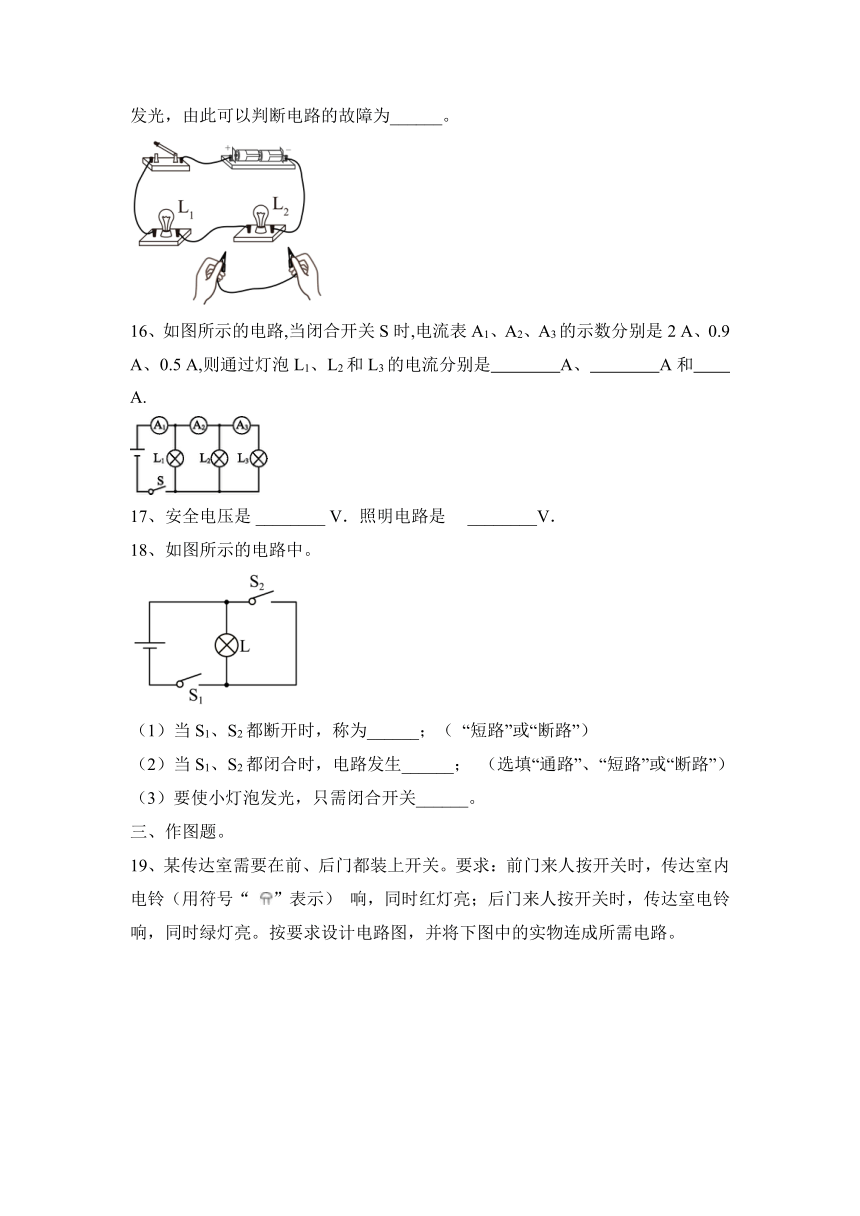

15、如图所示电路中，闭合开关后，发现灯泡和均不发光，为了检查电路故障，用一根导线接在两端时，两灯仍不发光，当将导线接在两端时，灯发光，由此可以判断电路的故障为______。
16、如图所示的电路,当闭合开关S时,电流表A1、A2、A3的示数分别是2 A、0.9 A、0.5 A,则通过灯泡L1、L2和L3的电流分别是　　　　A、　　　　A和　　　　A.
17、安全电压是 ________ V．照明电路是　 ________V．
18、如图所示的电路中。
（1）当S1、S2都断开时，称为______；（ “短路”或“断路”）
（2）当S1、S2都闭合时，电路发生______； （选填“通路”、“短路”或“断路”）
（3）要使小灯泡发光，只需闭合开关______。
三、作图题。

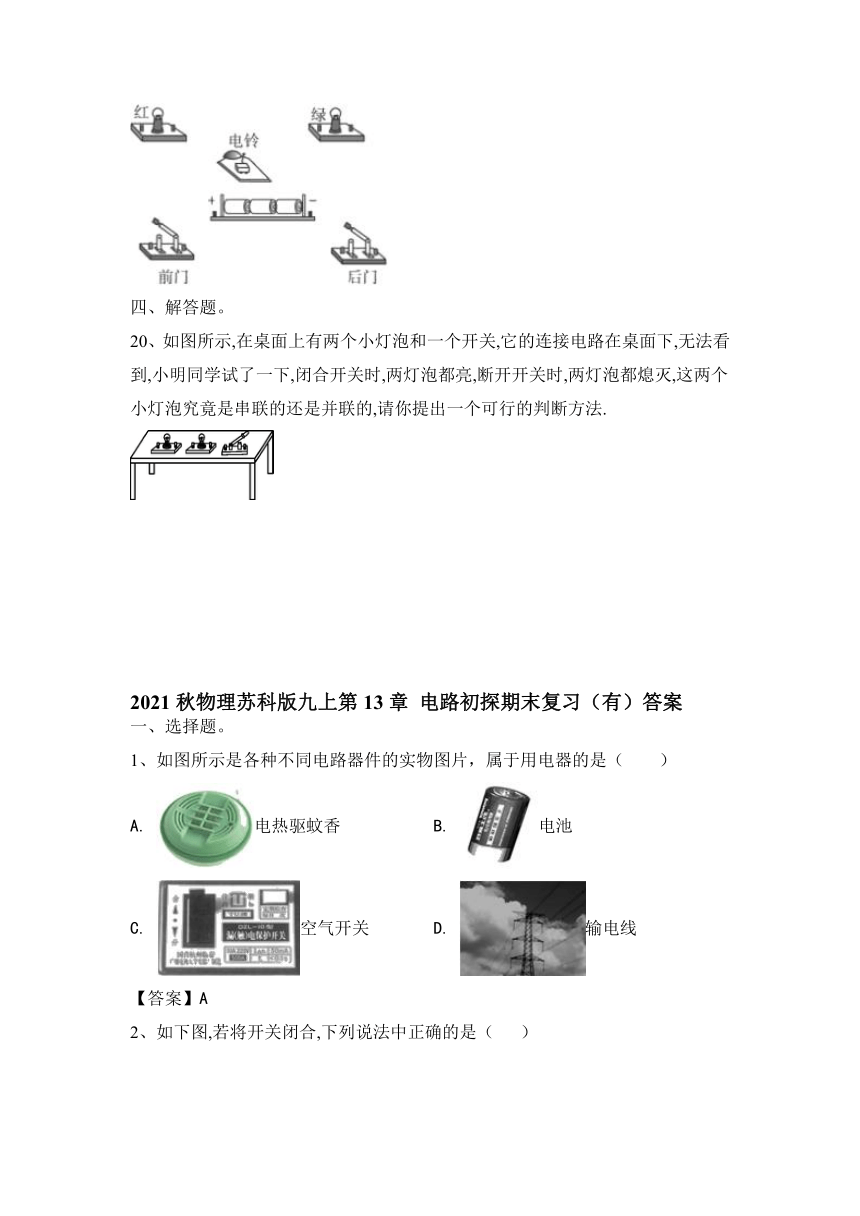

19、某传达室需要在前、后门都装上开关。要求：前门来人按开关时，传达室内电铃（用符号“ ”表示） 响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。按要求设计电路图，并将下图中的实物连成所需电路。
四、解答题。
20、如图所示,在桌面上有两个小灯泡和一个开关,它的连接电路在桌面下,无法看到,小明同学试了一下,闭合开关时,两灯泡都亮,断开开关时,两灯泡都熄灭,这两个小灯泡究竟是串联的还是并联的,请你提出一个可行的判断方法.
2021秋物理苏科版九上第13章 电路初探期末复习（有）答案
一、选择题。
1、如图所示是各种不同电路器件的实物图片，属于用电器的是（　　）
A. 电热驱蚊香 B. 电池
C. 空气开关 D. 输电线
【答案】A
2、如下图,若将开关闭合,下列说法中正确的是（ ）
A.灯L的发光变暗 B.灯L仍正常发光
C.灯L的灯丝将会被烧坏 D.导线和电源将会被烧坏
【答案】D
3、如图所示是一个简化了的玩具警车电路图.若只让电动机M工作,应(　　)
A.只闭合开关S1 B.只闭合开关S2
C.开关S1、S2都闭合 D.开关S1、S2都断开
【答案】A　
4、在图所示的几种电路中，电流表只测L2电流的是（ ）
【答案】B
5、下列常见的电流中最大的是(　　)
A.雷电的电流 B.房间灯泡的电流
C.家用空调的电流 D.手电筒中的电流
【答案】A
6、如图甲所示,闭合开关S,两灯泡均正常发光,且两个完全相同的电流表指针偏转均如图乙所示,则通过灯泡L1和L2的电流分别为 (　　)
A.1.2 A,1.2 A　　B.0.3 A,0.3 A C.1.2 A,0.3 A　　D.1.5 A,0.3 A
【答案】C　
7、下列关于电流表和电压表的说法中不正确的是( )
A．使用前要观察电表的量程，不知测量值时要用大量程、试触法进行判断
B．使用时电流都应从正接线柱流入电表，从负接线柱流出电表
C．两表都可以直接接到电源两极之间进行测量
D．电流表要串联在电路中，电压表要并联在电路中
【答案】C
8、关于电路，下列说法中不正确的是（　）
A. 任何情况下都不能把电池的两端直接连在一起
B. 在电源外部,电流的方向是“正极用电器负极”
C. 一般的电路由电源、用电器、开关和导线组成
D. 在金属导体中,自由电子的定向移动方向就是电流方向
【答案】D
9、如下图所示的电路中，当开关S闭合时，灯L 1 和L 2 均不亮。某同学用一根导线检查电路的故障，他将导线先并接在灯L 1 两端时，发现灯L 2 亮，L 1 不亮，然后并接在灯L 2 两端时，发现两灯均不亮。由此可判断( )
A.灯L 1 短路 B.灯L 1 断路 C.灯L 2 短路 D.灯L 2 断路
【答案】B
10、如图所示的电路中，有一个电流表和两只灯泡，下列判断不正确的是（ ）
A.a、c是灯泡，b是电流表 B.a、b是灯泡，c是电流表
C.b、c是灯泡，a是电流表 D.以上选项都不正确
【答案】B
11、在下图中，能正确测出灯Li两端电压的电路图是（　　）
【答案】D　
12、如下图所示的电路中，下列说法中正确的是( )
A.只闭合S 1 ，L 1 发光 B.S 1 、S 2 都闭合，L 1 、L 2 都发光
C.只闭合S 2 ，L 2 发光 D.S 1 、S 2 都闭合，L 1 、L 2 都不发光
【答案】A
13、如图所示电路中，当开关S闭合时，电压表测的是哪部分的电压(　　)
A．灯L1 B．灯L2
C．灯L1和L2 D．电源和灯L1
【答案】B
二、填空题。
14、简单电路是由电源、用电器、开关和导线组成的．给充电宝充电时，充电宝相当于简单电路中的________；充电宝给手机充电时，充电宝相当于简单电路中的________．
【答案】用电器　电源
15、如图所示电路中，闭合开关后，发现灯泡和均不发光，为了检查电路故障，用一根导线接在两端时，两灯仍不发光，当将导线接在两端时，灯发光，由此可以判断电路的故障为______。
【答案】断路
16、如图所示的电路,当闭合开关S时,电流表A1、A2、A3的示数分别是2 A、0.9 A、0.5 A,则通过灯泡L1、L2和L3的电流分别是　　　　A、　　　　A和　　　　A.
【答案】1.1　0.4　0.5　
17、安全电压是 ________ V．照明电路是　 ________V．
【答案】不高于36；220
18、如图所示的电路中。
（1）当S1、S2都断开时，称为______；（ “短路”或“断路”）
（2）当S1、S2都闭合时，电路发生______； （选填“通路”、“短路”或“断路”）
（3）要使小灯泡发光，只需闭合开关______。
【答案】断路 短路 S1
三、作图题。
19、某传达室需要在前、后门都装上开关。要求：前门来人按开关时，传达室内电铃（用符号“ ”表示） 响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。按要求设计电路图，并将下图中的实物连成所需电路。
【答案】串、并联电路的组成，电路连接，以及设计简单电路的能力。按前门开关，铃响红灯亮，说明前门开关控制红灯和电铃，它们可组成一个回路；同理，后门开关、电铃、绿灯也可组成一个回路，但电铃只有一个，所以电铃必须连在干路上；红、绿灯并联，且各有一个开关控制，才能达到要求。电路图如图所示，实物连接如图所示。

四、解答题。
20、如图所示,在桌面上有两个小灯泡和一个开关,它的连接电路在桌面下,无法看到,小明同学试了一下,闭合开关时,两灯泡都亮,断开开关时,两灯泡都熄灭,这两个小灯泡究竟是串联的还是并联的,请你提出一个可行的判断方法.
【答案】在串联电路中,各用电器之间相互影响,若取下其中一个小灯泡,则闭合开关后,另一灯泡不亮;在并联电路中,各用电器之间互不影响,若取下其中一个灯泡,则另一灯泡不会受到影响.因此,在不拆开桌面的情况下,可以拧下其中的一个灯泡,若另一灯泡亮,说明两灯是并联的;若另一灯泡不亮,则说明两灯是串联的。
