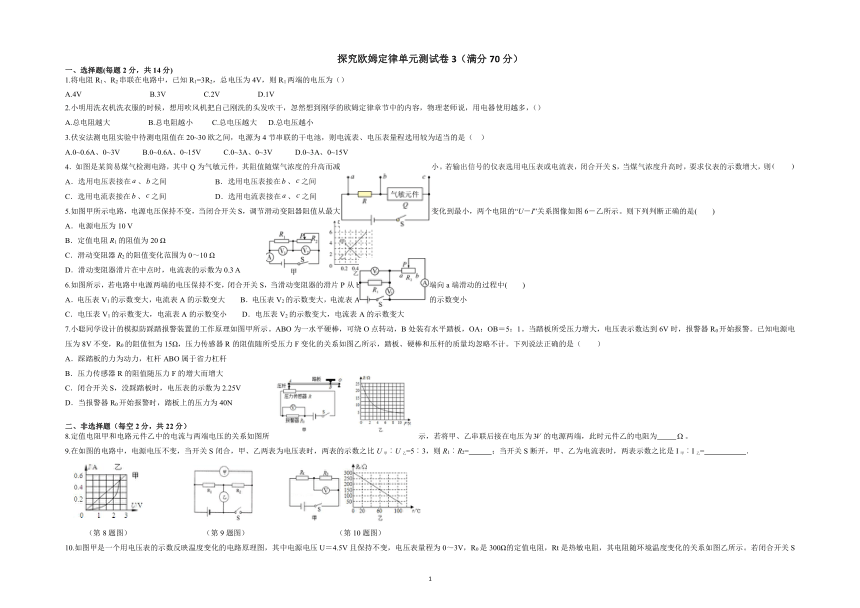

探究欧姆定律单元测试卷3（满分70分）
选择题(每题2分，共14分)
1.将电阻R1、R2串联在电路中，已知R1=3R2，总电压为4V，则R1两端的电压为（）
A.4V B.3V C.2V D.1V
2.小明用洗衣机洗衣服的时候，想用吹风机把自己刚洗的头发吹干，忽然想到刚学的欧姆定律章节中的内容，物理老师说，用电器使用越多，（）
A.总电阻越大 B.总电阻越小 C.总电压越大 D.总电压越小
3.伏安法测电阻实验中待测电阻值在20~30欧之间，电源为4节串联的干电池，则电流表、电压表量程选用较为适当的是（ ）
A.0~0.6A、0~3V B.0~0.6A、0~15V C.0~3A、0~3V D.0~3A、0~15V
4．如图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则　　
A．选用电压表接在、之间 B．选用电压表接在、之间
C．选用电流表接在、之间 D．选用电流表接在、之间
5.如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图6－乙所示。则下列判断正确的是(　　)
A．电源电压为10 V
B．定值电阻R1的阻值为20 Ω
C．滑动变阻器R2的阻值变化范围为0～10 Ω
D．滑动变阻器滑片在中点时，电流表的示数为0.3 A
6.如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中( )
A．电压表V1的示数变大，电流表A的示数变大 B．电压表V2的示数变大，电流表A的示数变小
C．电压表V1的示数变大，电流表A的示数变小 D．电压表V2的示数变大，电流表A的示数变大
7.小聪同学设计的模拟防踩踏报警装置的工作原理如图甲所示。ABO为一水平硬棒，可绕O点转动，B处装有水平踏板，OA：OB＝5：1。当踏板所受压力增大，电压表示数达到6V时，报警器R0开始报警。已知电源电压为8V不变，R0的阻值恒为15Ω，压力传感器R的阻值随所受压力F变化的关系如图乙所示，踏板、硬棒和压杆的质量均忽略不计。下列说法正确的是（　　）
A．踩踏板的力为动力，杠杆ABO属于省力杠杆
B．压力传感器R的阻值随压力F的增大而增大
C．闭合开关S，没踩踏板时，电压表的示数为2.25V
D．当报警器R0开始报警时，踏板上的压力为40N
二、非选择题（每空2分，共22分）
8.定值电阻甲和电路元件乙中的电流与两端电压的关系如图所示，若将甲、乙串联后接在电压为的电源两端，此时元件乙的电阻为　 　。
9.在如图的电路中，电源电压不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲︰U乙=5︰3，则R1︰R2= ；当开关S断开，甲、乙为电流表时，两表示数之比是I甲︰I乙= ．
（第8题图） （第9题图） （第10题图）
10.如图甲是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U＝4.5V且保持不变，电压表量程为0～3V，R0是300Ω的定值电阻，Rt是热敏电阻，其电阻随环境温度变化的关系如图乙所示。若闭合开关S，则电压表V示数越小，表明环境温度越 　 　 。此电路允许的最高环境温度为 　 　 ℃。
11.如图甲所示的电路，开关闭合以后，将滑动变阻器的滑片从最左端移到最右端，得到电路中两个电压表的示数随电流变化的图象，如图乙所示。则电源电压为　　，滑动变阻器的最大阻值为　　，其中　　（选填“”或“” 是电压表的示数随电流变化的图象。
（第11题图） （第12题图）
12.如甲图所示的电路中，电源电压不变，为定值电阻。闭合开关，将滑动变阻器的滑片从向移动的过程中，电压表和电流表的示数变化情况如乙图所示，则的阻值为　　．当滑动变阻器的滑片在中点时，两电表的示数对应于乙图中的　　点（选填“”、“ ”、“ ”、“ ”或“” 。
13.如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向右移动时，电流表A1与电流表A2示数的比值将 。（选填“变大”、“变小”或“不变”）
（第13题图）
三、实验题（每空2分，共14分）
14.小刚同学利用如图所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为2.5V。
(1)请用笔画线代替导线将如图所示的电路连接完整。（滑片向右时移动灯泡变亮）。
(2)闭合开关，小刚移动滑片，发现小灯泡不亮，电压表无示数，电流表有示数，则故障原因可能是_____。
(3)排除故障后，小刚根据测得的数据绘制了小灯泡的电流随电压变化的图像（如图乙所示），由图像可知，小灯泡正常工作时的电阻是___________Ω（保留一位小数），进一步分析图像可以发现，通过小灯泡的电流与其两端电压的关系并不符合欧姆定律中电流与电压的关系，原因是 。
(4)完成上述实验后，小刚想用原电路测某未知电阻Rx的阻值，他用该电阻替换灯泡后，发现电流表损坏了，便将其拆除。请你在不改变其他元件连接方式的情况下，帮他完成实验（已知滑动变阻器的最大阻值为R变）。
实验步骤：
A.闭合开关，将滑动变阻器滑片滑到阻值最大处，记下电压表的示数U1；
B.将滑动变阻器的滑片移到阻值最小处，记下电压表的示数为U2。
则未知电阻Rx的阻值Rx=___________（用测量量和已知量表示）。
15.小阳在探究电流与电阻的关系时猜想：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。为了验证猜想，他设计了如图甲所示的电路图，并找来符合实验要求的电源、滑动变阻器、电流表、电压表、开关、阻值已知的多个电阻和导线若干。主要的实验步骤如下：
甲 乙
①按照电路图连接电路，将滑动变阻器阻值调到最大；
②闭合开关，移动滑动变阻器的滑片P到适当位置，使电压表示数为U，记录电阻R的阻值和电流表示数I1；
③断开开关，更换阻值不同的电阻R，保持滑动变阻器的滑片P的位置不变，闭合开关，记录电阻R的阻值和电流表示数I2；
④仿照步骤③再做多次；
(1)小阳在探究过程中存在的问题：________________；
(2)请你针对小阳探究过程中存在的问题，写出改正措施：__________________；
四、计算题（第16题6分，第17、18每题7分）
16.、如图所示，定值电阻R1、R2并联，干路电流为I，通过R1的电流为I1．请你解答下列问题：
（1）请推导：．
（2）如果通过干路的电流是I＝0.6A，当R1＝3R2时，则通过电阻R1的电流是多少？
17光敏电阻的阻值随光照射的强弱而改变。“光强”表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）。实验测得光敏电阻的阻值R与光强E间的关系如图甲所示，根据图象解答下列问题：
（1）光敏电阻的阻值随光强的增大而 。
（2）当光强为E1时，光敏电阻的阻值为R1；当光强为E2时，光敏电阻的阻值为R2，那么它们之间的关系式为R1/R2= （用E1、E2表示）。
（3）在图乙电路所示电路中，电源电压为6V，当光照强度为4.5cd时，电流表的读数为0.5A.试求定值电阻R0的阻值。
18.实验室常用的电压表是由小量程的电流表改装而成的．图中是满偏电流(即小量程电流表允许通过的最大电流)Ig＝6 mA的电流表，其电阻Rg＝20 Ω，图甲为改装后的电压表电路图，R1、R2为定值电阻．若使用A、B两个接线柱时，电表的量程为0-6V；若使用A、C两个接线柱时，电表量程为0-12V.
(1)求定值电阻R1、R2阻值的大小；
(2)如果在A、B之间加上某一数值的电压时，电流表指针指如图乙所示的位置，那么A、B之间电压为多少．
