第14章欧姆定律期末复习2021-2022学年苏科版物理九年级（Word版含答案）

2021秋物理苏科版九上第14章 欧姆定律期末复习（有）答案
一、选择题。
1、现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系la=lb＞lc，横截面积关系Sa＞Sb=Sc），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（ ）
A. 只有 B. 只有 C. 和 D. 、和
2、在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列接法正确的是 ( )．
A．M接C，N接D B. M接A，N接B
C．M接C，N接B D．M接A，N接D
3、当导体两端电压为10V时，通过导体的电流为500mA，那么导体两端电压为2V时，导体的电阻是（ ）．
A．0．004Ω B．0．02Ω C．4Ω D．20Ω
4、将甲、乙两个定值电阻并联后接在电源两端，它们的电流与电压关系如图所示，若流过乙电阻的电流为1 A，则流过干路的电流是 ( )
A．1A B．2 C．3A D．4
5、有甲、乙、丙三根用同种材料制成的导线，已知甲和乙一样粗，但甲比乙长；乙和丙一样长，但乙比丙细。则三根导线的电阻最大的是（）
A. 甲 B. 乙 C. 丙 D. 无法判断

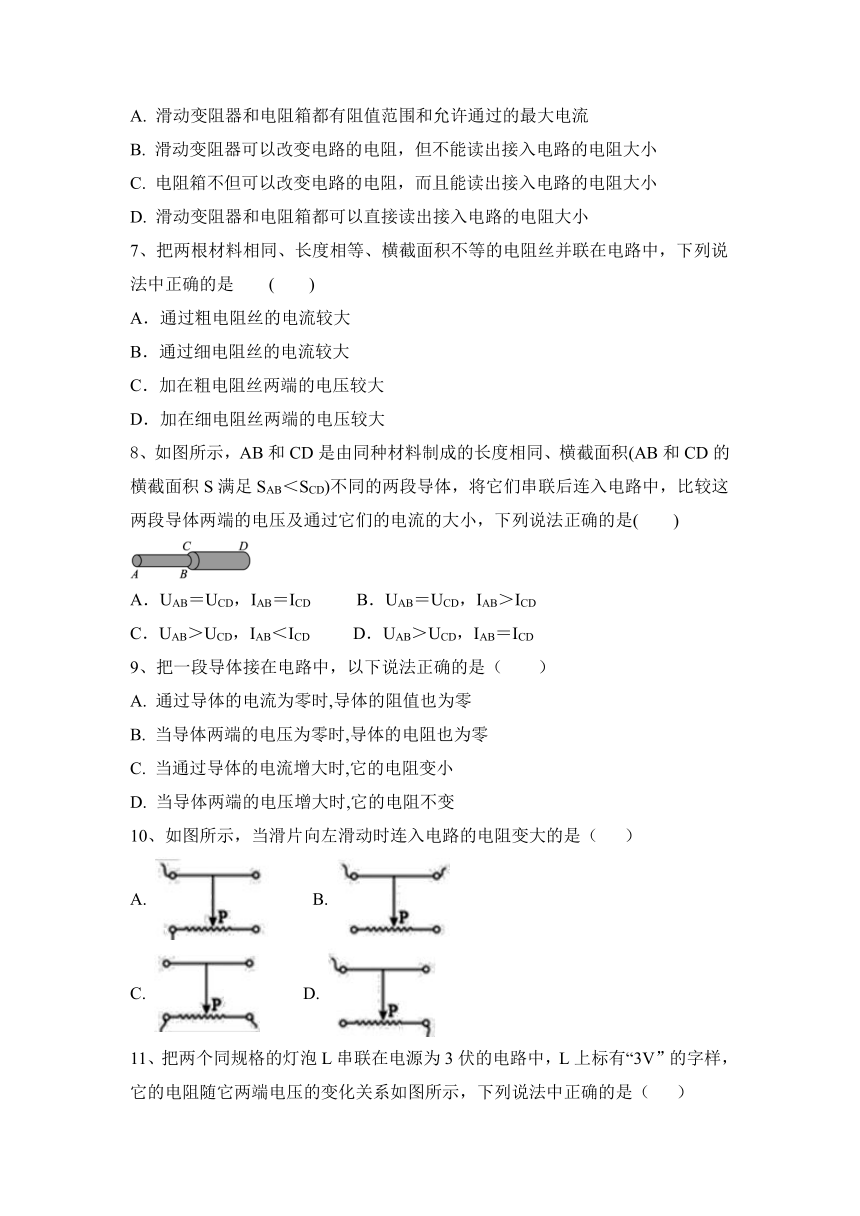

6、下列关于滑动变阻器和电阻箱的说法中，错误的是（ ）
A. 滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流
B. 滑动变阻器可以改变电路的电阻，但不能读出接入电路的电阻大小
C. 电阻箱不但可以改变电路的电阻，而且能读出接入电路的电阻大小
D. 滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小
7、把两根材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法中正确的是 ( )
A．通过粗电阻丝的电流较大
B．通过细电阻丝的电流较大
C．加在粗电阻丝两端的电压较大
D．加在细电阻丝两端的电压较大
8、如图所示，AB和CD是由同种材料制成的长度相同、横截面积(AB和CD的横截面积S满足SAB＜SCD)不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，下列说法正确的是(　　)
A．UAB＝UCD，IAB＝ICD B．UAB＝UCD，IAB＞ICD
C．UAB＞UCD，IAB＜ICD D．UAB＞UCD，IAB＝ICD
9、把一段导体接在电路中，以下说法正确的是（　　）
A. 通过导体的电流为零时,导体的阻值也为零
B. 当导体两端的电压为零时,导体的电阻也为零
C. 当通过导体的电流增大时,它的电阻变小
D. 当导体两端的电压增大时,它的电阻不变
10、如图所示，当滑片向左滑动时连入电路的电阻变大的是（ ）
A. B.
C. D.

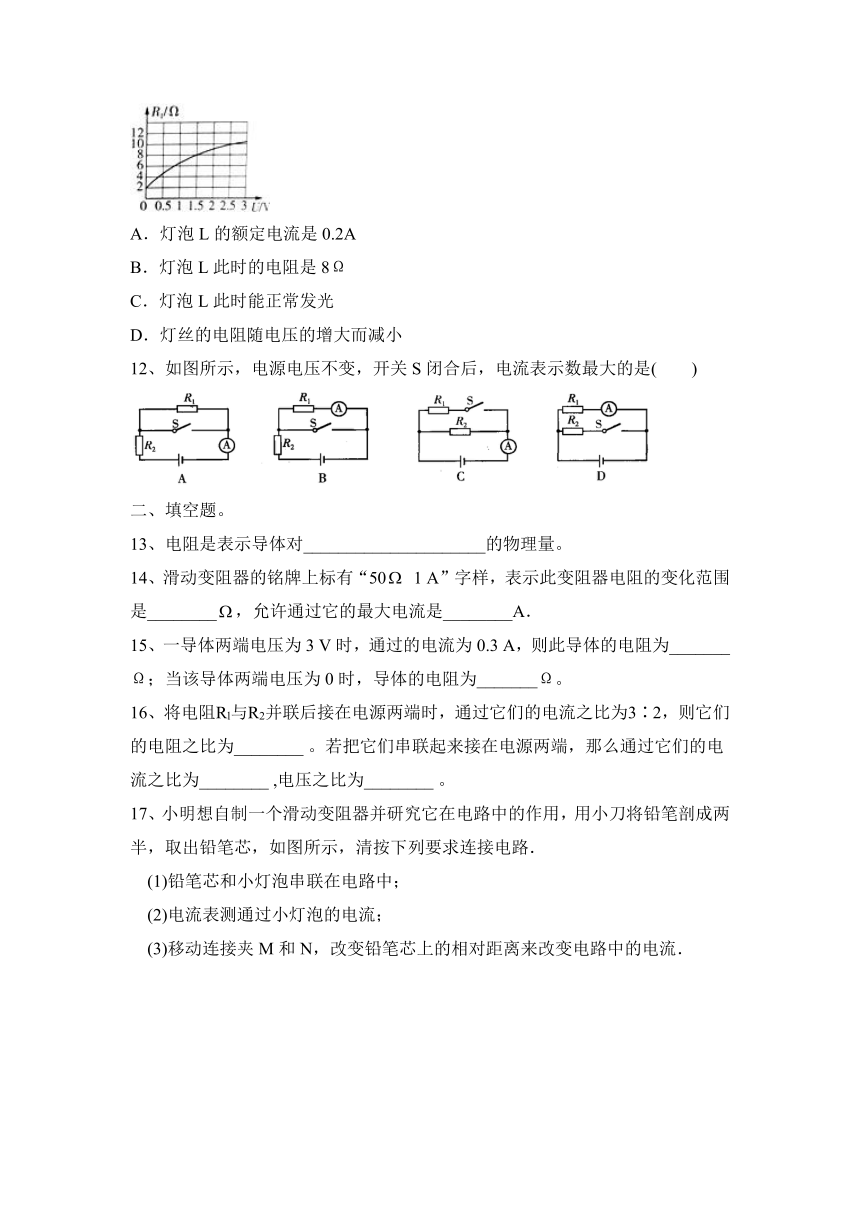

11、把两个同规格的灯泡L串联在电源为3伏的电路中，L上标有“3V”的字样，它的电阻随它两端电压的变化关系如图所示，下列说法中正确的是（ ）
A．灯泡L的额定电流是0.2A
B．灯泡L此时的电阻是8Ω
C．灯泡L此时能正常发光
D．灯丝的电阻随电压的增大而减小
12、如图所示，电源电压不变，开关S闭合后，电流表示数最大的是( )
二、填空题。
13、电阻是表示导体对_____________________的物理量。
14、滑动变阻器的铭牌上标有“50 1 A”字样，表示此变阻器电阻的变化范围是________，允许通过它的最大电流是________A．
15、一导体两端电压为3 V时，通过的电流为0.3 A，则此导体的电阻为_______Ω；当该导体两端电压为0时，导体的电阻为_______Ω。
16、将电阻Rl与R2并联后接在电源两端时，通过它们的电流之比为3∶2，则它们的电阻之比为________ 。若把它们串联起来接在电源两端，那么通过它们的电流之比为________ ,电压之比为________ 。

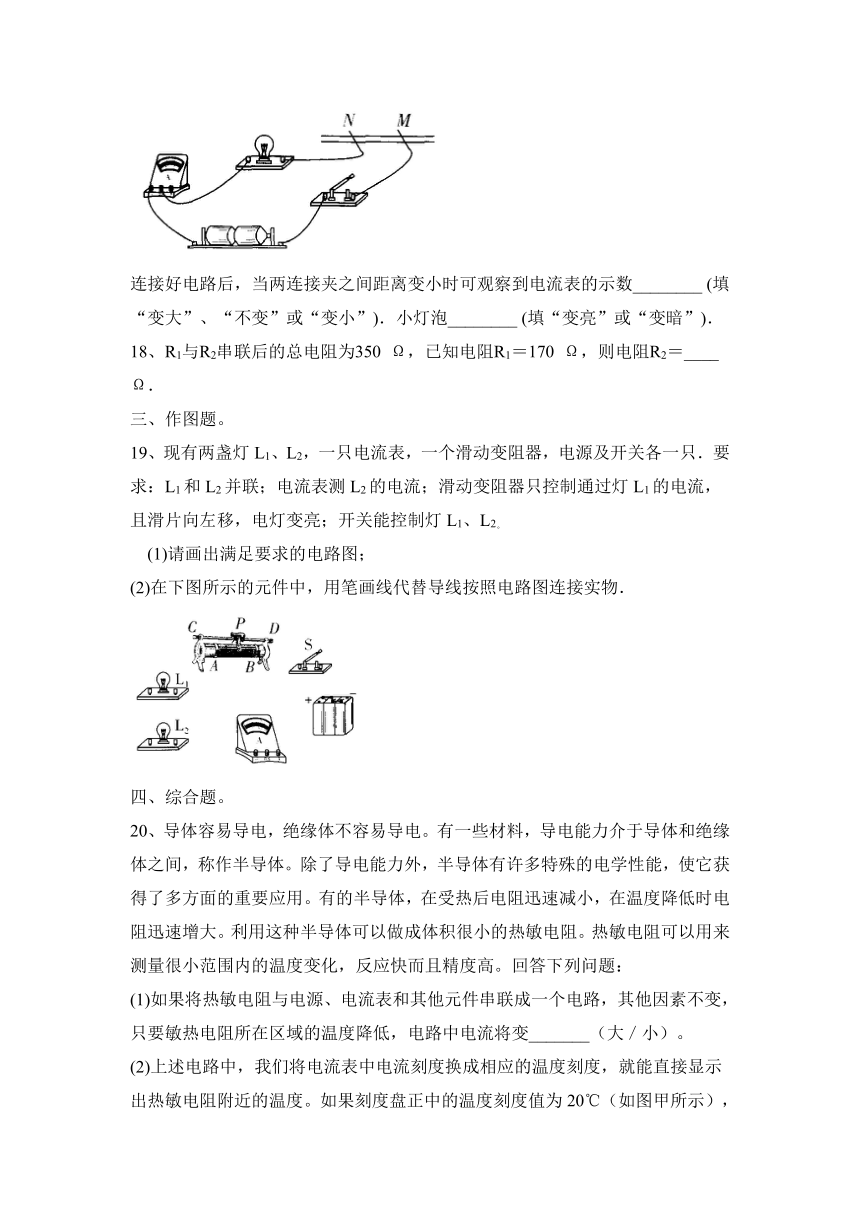

17、小明想自制一个滑动变阻器并研究它在电路中的作用，用小刀将铅笔剖成两半，取出铅笔芯，如图所示，清按下列要求连接电路．
(1)铅笔芯和小灯泡串联在电路中；
(2)电流表测通过小灯泡的电流；
(3)移动连接夹M和N，改变铅笔芯上的相对距离来改变电路中的电流．
连接好电路后，当两连接夹之间距离变小时可观察到电流表的示数________ (填“变大”、“不变”或“变小”)．小灯泡________ (填“变亮”或“变暗”)．
18、R1与R2串联后的总电阻为350 Ω，已知电阻R1＝170 Ω，则电阻R2＝____Ω．
三、作图题。
19、现有两盏灯L1、L2，一只电流表，一个滑动变阻器，电源及开关各一只．要求：L1和L2并联；电流表测L2的电流；滑动变阻器只控制通过灯L1的电流，且滑片向左移，电灯变亮；开关能控制灯L1、L2。
(1)请画出满足要求的电路图；
(2)在下图所示的元件中，用笔画线代替导线按照电路图连接实物．
四、综合题。
20、导体容易导电，绝缘体不容易导电。有一些材料，导电能力介于导体和绝缘体之间，称作半导体。除了导电能力外，半导体有许多特殊的电学性能，使它获得了多方面的重要应用。有的半导体，在受热后电阻迅速减小，在温度降低时电阻迅速增大。利用这种半导体可以做成体积很小的热敏电阻。热敏电阻可以用来测量很小范围内的温度变化，反应快而且精度高。回答下列问题：
(1)如果将热敏电阻与电源、电流表和其他元件串联成一个电路，其他因素不变，只要敏热电阻所在区域的温度降低，电路中电流将变_______（大／小）。

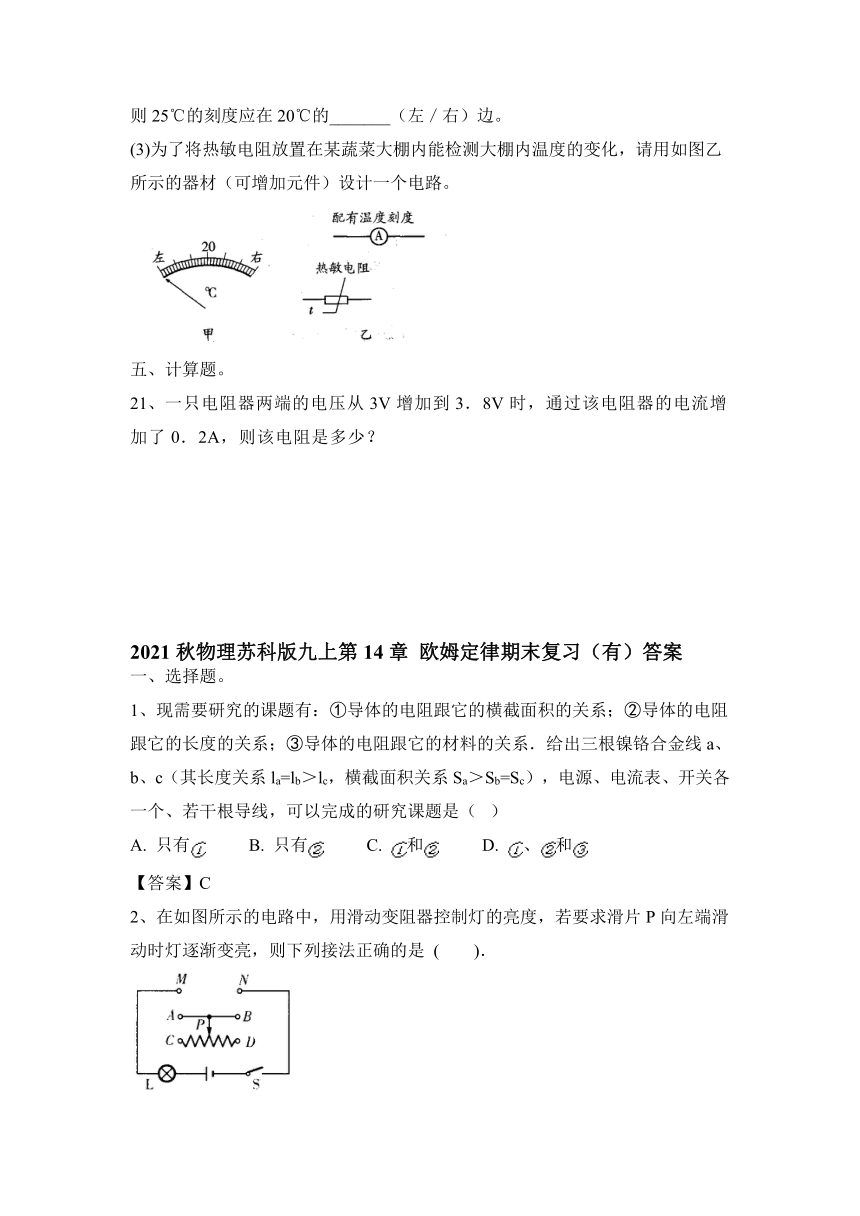

(2)上述电路中，我们将电流表中电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度。如果刻度盘正中的温度刻度值为20℃（如图甲所示），则25℃的刻度应在20℃的_______（左／右）边。
(3)为了将热敏电阻放置在某蔬菜大棚内能检测大棚内温度的变化，请用如图乙所示的器材（可增加元件）设计一个电路。
五、计算题。
21、一只电阻器两端的电压从3V增加到3．8V时，通过该电阻器的电流增加了0．2A，则该电阻是多少？
2021秋物理苏科版九上第14章 欧姆定律期末复习（有）答案
一、选择题。
1、现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系la=lb＞lc，横截面积关系Sa＞Sb=Sc），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（ ）
A. 只有 B. 只有 C. 和 D. 、和
【答案】C
2、在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列接法正确的是 ( )．
A．M接C，N接D B. M接A，N接B
C．M接C，N接B D．M接A，N接D
【答案】C
3、当导体两端电压为10V时，通过导体的电流为500mA，那么导体两端电压为2V时，导体的电阻是（ ）．
A．0．004Ω B．0．02Ω C．4Ω D．20Ω
【答案】D
4、将甲、乙两个定值电阻并联后接在电源两端，它们的电流与电压关系如图所示，若流过乙电阻的电流为1 A，则流过干路的电流是 ( )
A．1A B．2 C．3A D．4
【答案】C
5、有甲、乙、丙三根用同种材料制成的导线，已知甲和乙一样粗，但甲比乙长；乙和丙一样长，但乙比丙细。则三根导线的电阻最大的是（）
A. 甲 B. 乙 C. 丙 D. 无法判断
【答案】A
6、下列关于滑动变阻器和电阻箱的说法中，错误的是（ ）
A. 滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流
B. 滑动变阻器可以改变电路的电阻，但不能读出接入电路的电阻大小
C. 电阻箱不但可以改变电路的电阻，而且能读出接入电路的电阻大小
D. 滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小
【答案】D
7、把两根材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法中正确的是 ( )
A．通过粗电阻丝的电流较大
B．通过细电阻丝的电流较大
C．加在粗电阻丝两端的电压较大
D．加在细电阻丝两端的电压较大
【答案】A
8、如图所示，AB和CD是由同种材料制成的长度相同、横截面积(AB和CD的横截面积S满足SAB＜SCD)不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，下列说法正确的是(　　)
A．UAB＝UCD，IAB＝ICD B．UAB＝UCD，IAB＞ICD
C．UAB＞UCD，IAB＜ICD D．UAB＞UCD，IAB＝ICD
【答案】D　
9、把一段导体接在电路中，以下说法正确的是（　　）
A. 通过导体的电流为零时,导体的阻值也为零
B. 当导体两端的电压为零时,导体的电阻也为零
C. 当通过导体的电流增大时,它的电阻变小
D. 当导体两端的电压增大时,它的电阻不变
【答案】D
10、如图所示，当滑片向左滑动时连入电路的电阻变大的是（ ）
A. B.
C. D.
【答案】D
11、把两个同规格的灯泡L串联在电源为3伏的电路中，L上标有“3V”的字样，它的电阻随它两端电压的变化关系如图所示，下列说法中正确的是（ ）
A．灯泡L的额定电流是0.2A
B．灯泡L此时的电阻是8Ω
C．灯泡L此时能正常发光
D．灯丝的电阻随电压的增大而减小
【答案】B
12、如图所示，电源电压不变，开关S闭合后，电流表示数最大的是( )
【答案】C
二、填空题。
13、电阻是表示导体对_____________________的物理量。
【答案】电流的阻碍作用
14、滑动变阻器的铭牌上标有“50 1 A”字样，表示此变阻器电阻的变化范围是________，允许通过它的最大电流是________A．
【答案】0~50 1
15、一导体两端电压为3 V时，通过的电流为0.3 A，则此导体的电阻为_______Ω；当该导体两端电压为0时，导体的电阻为_______Ω。
【答案】10 10
16、将电阻Rl与R2并联后接在电源两端时，通过它们的电流之比为3∶2，则它们的电阻之比为________ 。若把它们串联起来接在电源两端，那么通过它们的电流之比为________ ,电压之比为________ 。
【答案】2：3 1：1 2：3
17、小明想自制一个滑动变阻器并研究它在电路中的作用，用小刀将铅笔剖成两半，取出铅笔芯，如图所示，清按下列要求连接电路．
(1)铅笔芯和小灯泡串联在电路中；
(2)电流表测通过小灯泡的电流；
(3)移动连接夹M和N，改变铅笔芯上的相对距离来改变电路中的电流．
连接好电路后，当两连接夹之间距离变小时可观察到电流表的示数________ (填“变大”、“不变”或“变小”)．小灯泡________ (填“变亮”或“变暗”)．
【答案】如图所示：
变大 变亮
18、R1与R2串联后的总电阻为350 Ω，已知电阻R1＝170 Ω，则电阻R2＝____Ω．
【答案】180　
三、作图题。
19、现有两盏灯L1、L2，一只电流表，一个滑动变阻器，电源及开关各一只．要求：L1和L2并联；电流表测L2的电流；滑动变阻器只控制通过灯L1的电流，且滑片向左移，电灯变亮；开关能控制灯L1、L2。
(1)请画出满足要求的电路图；
(2)在下图所示的元件中，用笔画线代替导线按照电路图连接实物．
【答案】如图所示：
四、综合题。
20、导体容易导电，绝缘体不容易导电。有一些材料，导电能力介于导体和绝缘体之间，称作半导体。除了导电能力外，半导体有许多特殊的电学性能，使它获得了多方面的重要应用。有的半导体，在受热后电阻迅速减小，在温度降低时电阻迅速增大。利用这种半导体可以做成体积很小的热敏电阻。热敏电阻可以用来测量很小范围内的温度变化，反应快而且精度高。回答下列问题：
(1)如果将热敏电阻与电源、电流表和其他元件串联成一个电路，其他因素不变，只要敏热电阻所在区域的温度降低，电路中电流将变_______（大／小）。
(2)上述电路中，我们将电流表中电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度。如果刻度盘正中的温度刻度值为20℃（如图甲所示），则25℃的刻度应在20℃的_______（左／右）边。
(3)为了将热敏电阻放置在某蔬菜大棚内能检测大棚内温度的变化，请用如图乙所示的器材（可增加元件）设计一个电路。
【答案】(1)小 (2)右 (3)如图所示：
五、计算题。
21、一只电阻器两端的电压从3V增加到3．8V时，通过该电阻器的电流增加了0．2A，则该电阻是多少？
【答案】4Ω
