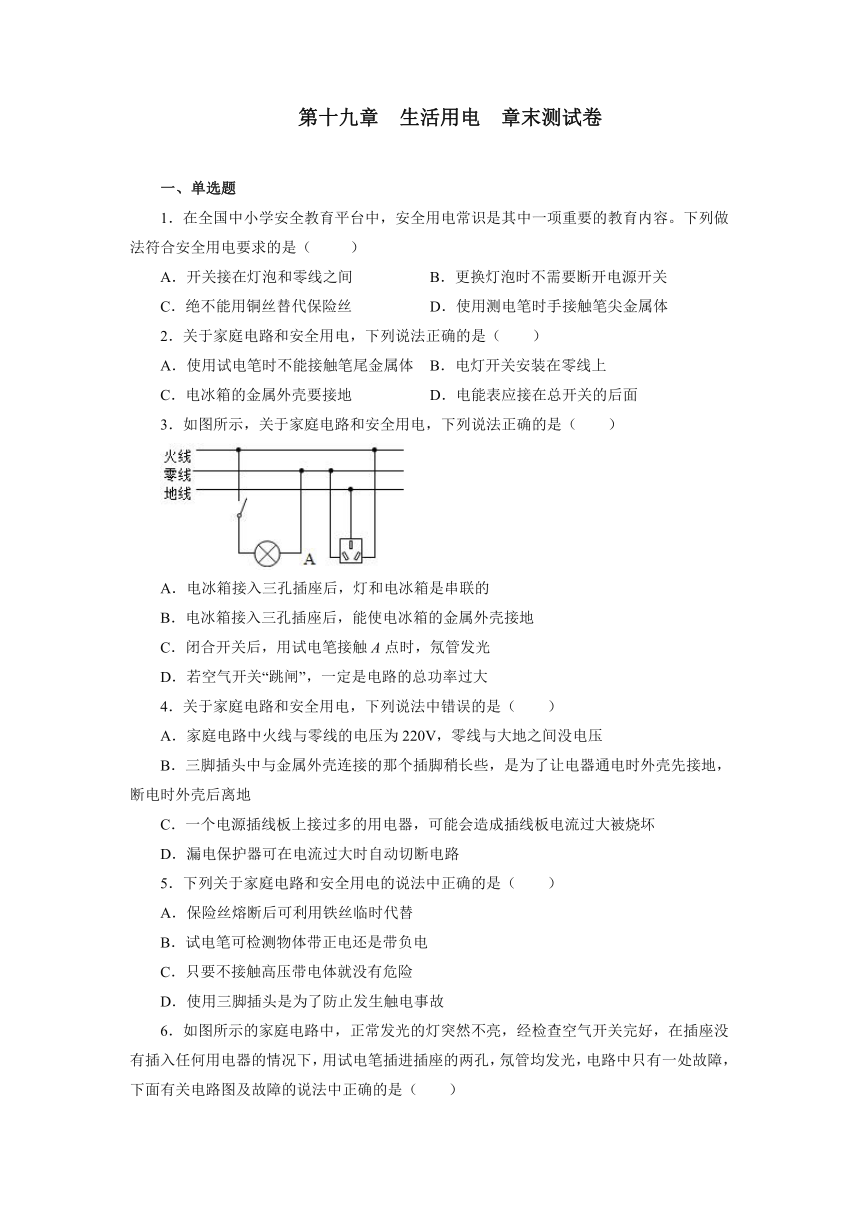

第十九章 生活用电 章末测试卷
一、单选题
1．在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是（ ）
A．开关接在灯泡和零线之间 B．更换灯泡时不需要断开电源开关
C．绝不能用铜丝替代保险丝 D．使用测电笔时手接触笔尖金属体
2．关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用试电笔时不能接触笔尾金属体 B．电灯开关安装在零线上
C．电冰箱的金属外壳要接地 D．电能表应接在总开关的后面
3．如图所示，关于家庭电路和安全用电，下列说法正确的是（　　）
A．电冰箱接入三孔插座后，灯和电冰箱是串联的
B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
C．闭合开关后，用试电笔接触A点时，氖管发光
D．若空气开关“跳闸”，一定是电路的总功率过大
4．关于家庭电路和安全用电，下列说法中错误的是（　　）
A．家庭电路中火线与零线的电压为220V，零线与大地之间没电压
B．三脚插头中与金属外壳连接的那个插脚稍长些，是为了让电器通电时外壳先接地，断电时外壳后离地
C．一个电源插线板上接过多的用电器，可能会造成插线板电流过大被烧坏
D．漏电保护器可在电流过大时自动切断电路
5．下列关于家庭电路和安全用电的说法中正确的是（　　）
A．保险丝熔断后可利用铁丝临时代替
B．试电笔可检测物体带正电还是带负电
C．只要不接触高压带电体就没有危险
D．使用三脚插头是为了防止发生触电事故

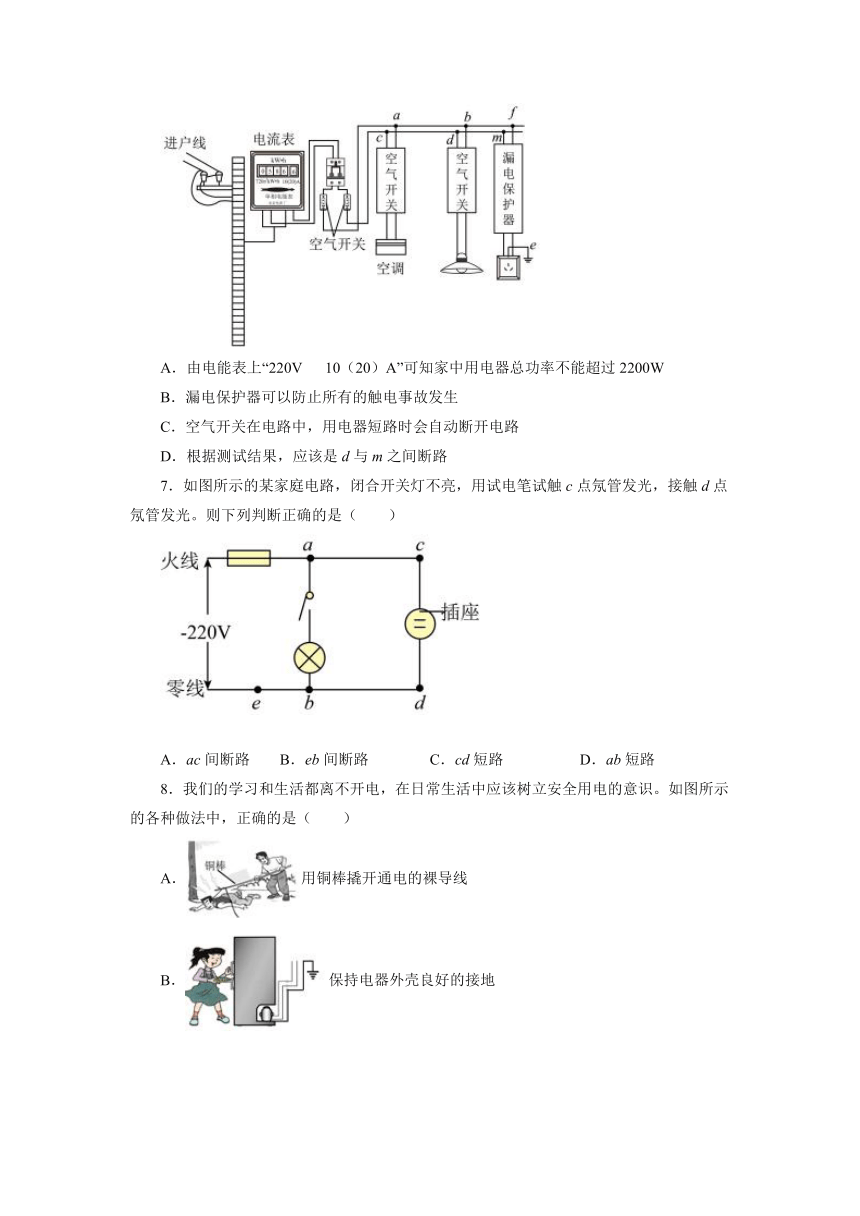

6．如图所示的家庭电路中，正常发光的灯突然不亮，经检查空气开关完好，在插座没有插入任何用电器的情况下，用试电笔插进插座的两孔，氖管均发光，电路中只有一处故障，下面有关电路图及故障的说法中正确的是（　　）
A．由电能表上“220V 10（20）A”可知家中用电器总功率不能超过2200W
B．漏电保护器可以防止所有的触电事故发生
C．空气开关在电路中，用电器短路时会自动断开电路
D．根据测试结果，应该是d与m之间断路
7．如图所示的某家庭电路，闭合开关灯不亮，用试电笔试触c点氖管发光，接触d点氖管发光。则下列判断正确的是（　　）
A．ac间断路 B．eb间断路 C．cd短路 D．ab短路
8．我们的学习和生活都离不开电，在日常生活中应该树立安全用电的意识。如图所示的各种做法中，正确的是（　　）
A．用铜棒撬开通电的裸导线
B．保持电器外壳良好的接地
C．用测电笔辨别零线和火线
D．在高压线附近钓鱼
9．如图所示，在进户线的干路上串联一个标有“220V 40W”的灯L2，只闭合开关S时发现L1不发光，L2正常发光，由此可知（　　）
A．L1所在支路发生断路，用测电笔测试A点，氖管发光
B．L1所在支路发生短路，用测电笔测试A点，氖管发光
C．L1所在支路发生断路，用测电笔测试A点，氖管不发光
D．L1所在支路发生短路，用测电笔测试A点，氖管不发光
10．下列事例，不符合安全用电原则的是（　　）
A．人触电时，先关掉电源再救人
B．电器设备起火，不能用水直接灭火
C．使用测电笔时，手不能接触笔尖金属体
D．开关可以接在用电器和零线之间
11．如图所示的家庭电路图中，白炽灯甲和乙分别标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（　　）
A．电路中两灯是并联的
B．甲灯的安装和插座的连接都是正确的
C．电路中两灯同时发光时，乙灯更亮一些
D．用试电笔分别正确接触M和N点时，试电笔的氛管均发光

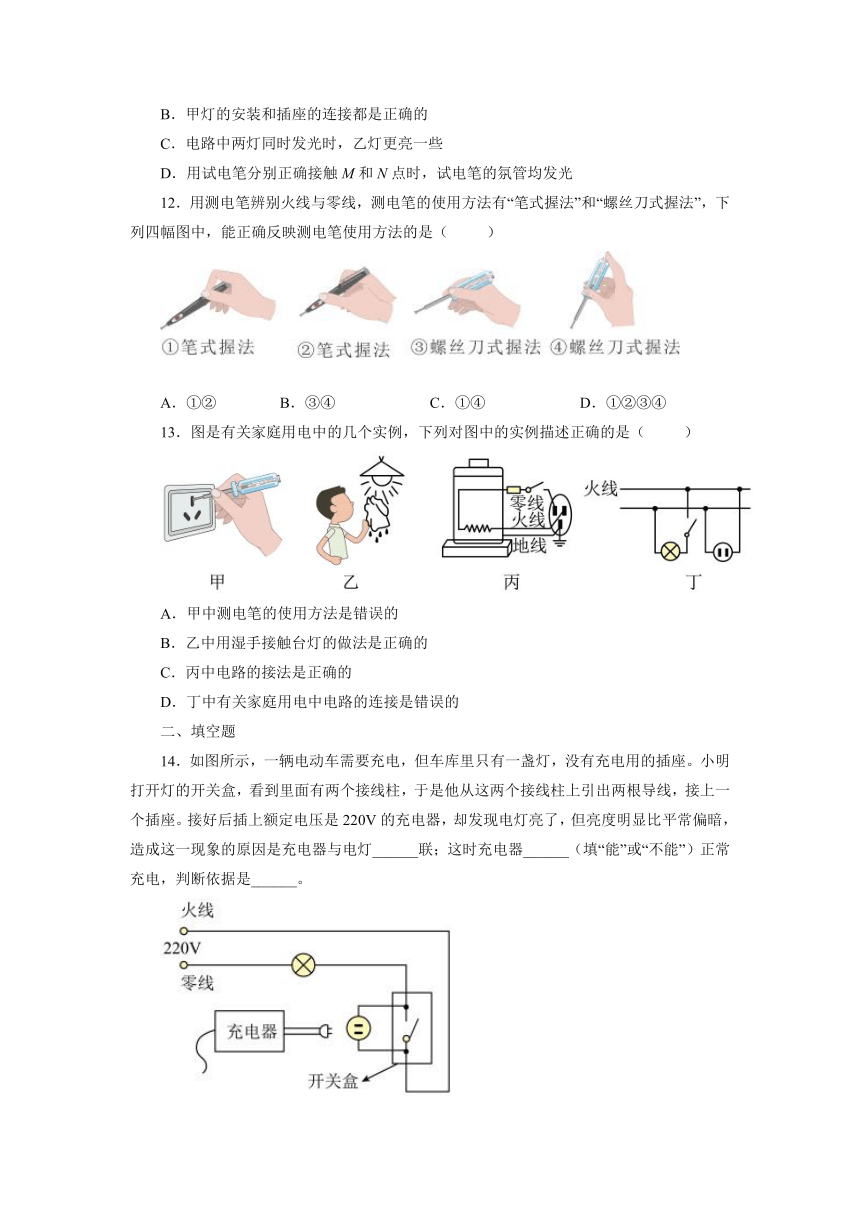

12．用测电笔辨别火线与零线，测电笔的使用方法有“笔式握法”和“螺丝刀式握法”，下列四幅图中，能正确反映测电笔使用方法的是（ ）
A．①② B．③④ C．①④ D．①②③④
13．图是有关家庭用电中的几个实例，下列对图中的实例描述正确的是（ ）
A．甲中测电笔的使用方法是错误的
B．乙中用湿手接触台灯的做法是正确的
C．丙中电路的接法是正确的
D．丁中有关家庭用电中电路的连接是错误的
二、填空题
14．如图所示，一辆电动车需要充电，但车库里只有一盏灯，没有充电用的插座。小明打开灯的开关盒，看到里面有两个接线柱，于是他从这两个接线柱上引出两根导线，接上一个插座。接好后插上额定电压是220V的充电器，却发现电灯亮了，但亮度明显比平常偏暗，造成这一现象的原因是充电器与电灯______联；这时充电器______（填“能”或“不能”）正常充电，判断依据是______。

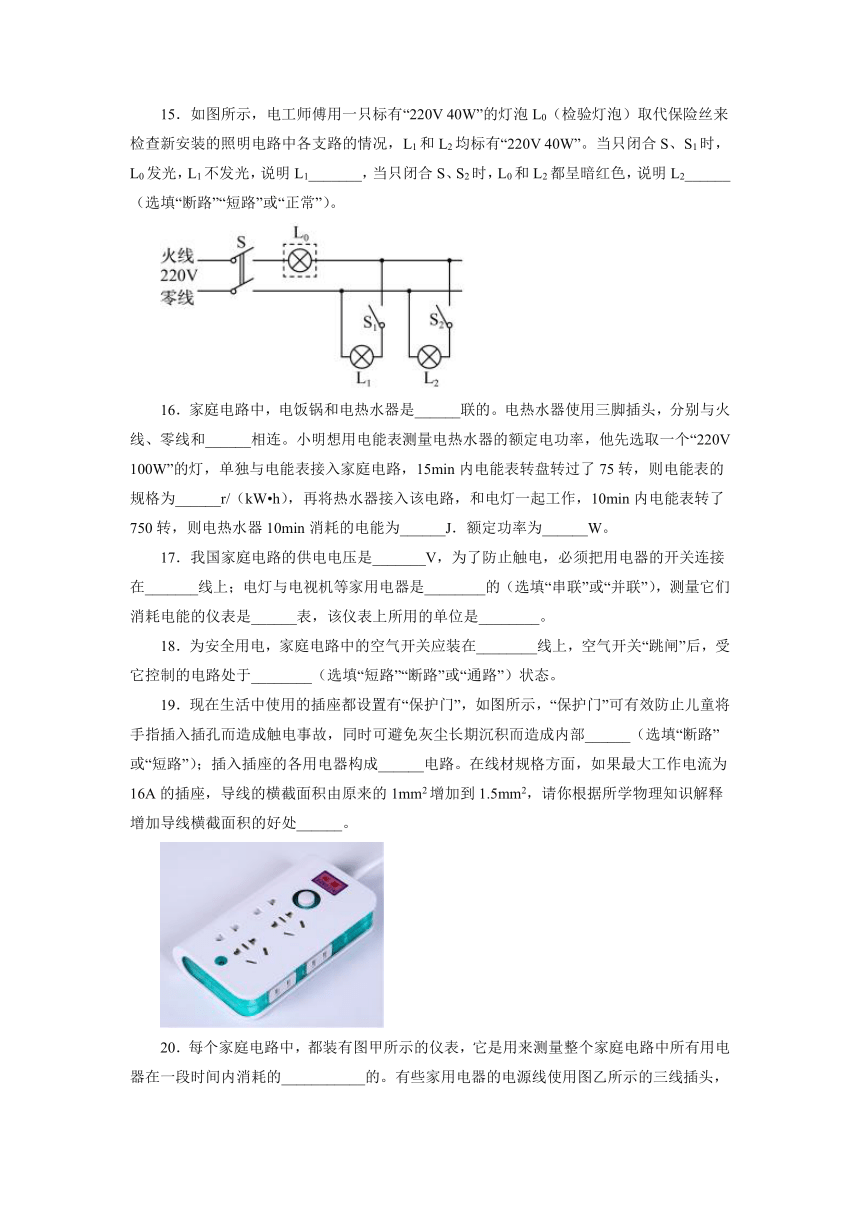

15．如图所示，电工师傅用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中各支路的情况，L1和L2均标有“220V 40W”。当只闭合S、S1时，L0发光，L1不发光，说明L1_______，当只闭合S、S2时，L0和L2都呈暗红色，说明L2______（选填“断路”“短路”或“正常”）。
16．家庭电路中，电饭锅和电热水器是______联的。电热水器使用三脚插头，分别与火线、零线和______相连。小明想用电能表测量电热水器的额定电功率，他先选取一个“220V 100W”的灯，单独与电能表接入家庭电路，15min内电能表转盘转过了75转，则电能表的规格为______r/（kW h），再将热水器接入该电路，和电灯一起工作，10min内电能表转了750转，则电热水器10min消耗的电能为______J．额定功率为______W。
17．我国家庭电路的供电电压是_______V，为了防止触电，必须把用电器的开关连接在_______线上；电灯与电视机等家用电器是________的（选填“串联”或“并联”），测量它们消耗电能的仪表是______表，该仪表上所用的单位是________。
18．为安全用电，家庭电路中的空气开关应装在________线上，空气开关“跳闸”后，受它控制的电路处于________（选填“短路”“断路”或“通路”）状态。
19．现在生活中使用的插座都设置有“保护门”，如图所示，“保护门”可有效防止儿童将手指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成内部______（选填“断路”或“短路”）；插入插座的各用电器构成______电路。在线材规格方面，如果最大工作电流为16A的插座，导线的横截面积由原来的1mm2增加到1.5mm2，请你根据所学物理知识解释增加导线横截面积的好处______。
20．每个家庭电路中，都装有图甲所示的仪表，它是用来测量整个家庭电路中所有用电器在一段时间内消耗的___________的。有些家用电器的电源线使用图乙所示的三线插头，其中标有“E”的插头的作用是为了方便这些家用电器的金属外壳与___________相连。
21．在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是_______线。如图是某同学家庭电路的一部分，使用中发现电灯不能亮，利用测电笔检查A、B两点时，无论开关断开或闭合，氖管都能发光，则电路中存在的故障可能是______；这段电路在连接中存在的问题是：______，即使开关断开时，_______切断电源保证安全（能/不能）。
三、作图题
22．如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。
23．将图中各元件接入电路，其中开关只控制电灯，三孔插座带保险丝。
四、实验题
24．芳芳家里有一盏电灯不亮了，是停电了还是灯泡坏了？芳芳采用了以下两种方法进行判断，请你分析两种方法各得出什么结论，并说明理由．
方法一：打开电视机可以正常观看电视节目．
方法二：取下灯泡，用电池做电源，连接灯泡、电池和电流表，组成电路，观察电流表，发现指针无偏转．
方法一：结论___________________．理由_________________________．
方法二：结论___________________．理由_________________________．
25．（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点________的材料做成，增加一根导线，并将导线接在__________两点间闭合开关，造成短路，可引起熔丝熔断．除短路之外，_____________________也会引起熔丝熔断。
（2）如图2甲所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的孔_______（选填三个孔的代号）．小朋同学想在家里安装一盏照明灯，图2乙所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在________方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c三点时，测电笔的氖管都发光，则电路的故障为________________________________________。
五、计算题
26．夏季的建水十分炎热，因此小李同学家新装了一台冷热双用的空调。小李从说明书上读出该空调额定电压为220V，额定制冷功率为1400W，额定制热功率为1900W。
(1)空调工作时应选用几孔插座？
(2)空调正常制冷时电流是多大？（保留两位小数）
(3)连续正常制冷30min消耗多少kW·h的电能？
(4)这些电能若用于加热水，加热器的热效率为80%，能使50kg、20℃的水温度升高多少摄氏度？
27．小明家购买了一台高效节能空调，其空调的部分参数如下表：
额定制冷量／W 5000 室内机组噪声／dB ≤45
额定制热量／W 5300 室外机组噪声／dB ≤57
额定制冷输入功率／W 1850 室内机外形尺寸（长×宽×高）／mm3 195×1014×320
额定制热输入功率／W 1880 室外机外形尺寸（长×宽×高）／mm3 253×800×646
工作电压／V 220 能效级别 3
（1）小明家已有家用电器的总功率是3340W，家里电能表、空气开关、导线的规格分别为：“220V 40A”“220V 20A”“220V 20A”．若将空调直接接入电路，请通过计算说明在使用时可能会出现什么现象．如何解决？
（2）若小明家夏天空调制冷共正常工作200h，耗电多少度？
参考答案：
1．C
2．C
3．B
4．D
5．D
6．C
7．B
8．B
9．D
10．D
11．A
12．C
13．A
14． 串联 不能 此时的电压小于额定电压
15． 短路 正常
16． 并 地线 3000 8.4×105 1400
17． 220 火 并联 电能 kW·h
18． 火 断路
19． 短路 并联
20． 电能 大地
21． 火 进户零线断路 开关接在零线与电灯之间了 不能
22．
23．
24． 没有停电，是灯泡坏了 因电视机和灯泡是并联的，电视机能工作说明没有停电 灯泡坏了 开路时电路中没有电流，此时电流表没有示数，所以是灯泡坏了
25． 较低 BD 总功率过大（过载） E 2 进户零线断路
26．(1)三孔插座；(2)6.36A；(3)0.7kW·h；(4)9.6
27．(1)若将空调直接接入电路超过空气开关和导线的额定最大电流，空气开关断开；应更换额定电流更大的导线及相匹配的空气开关，或不同时使用大功率电器．(2)370．
