第十八章　电功率

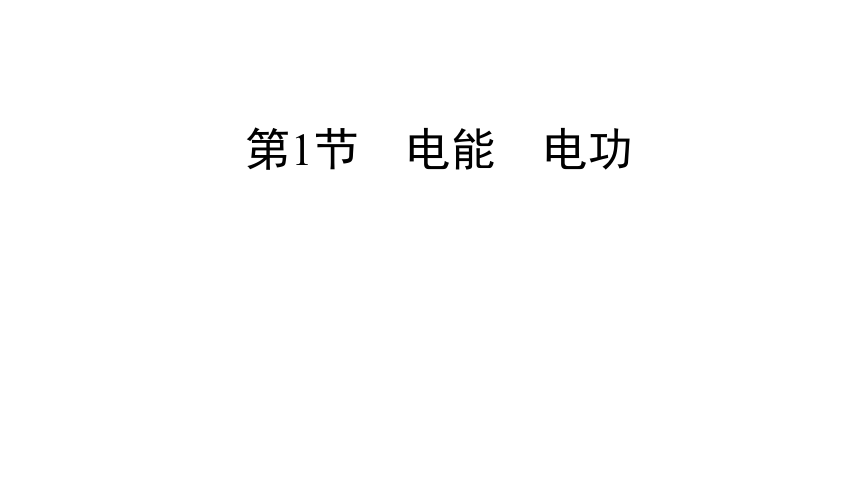

第1节　电能　电功
情景导入

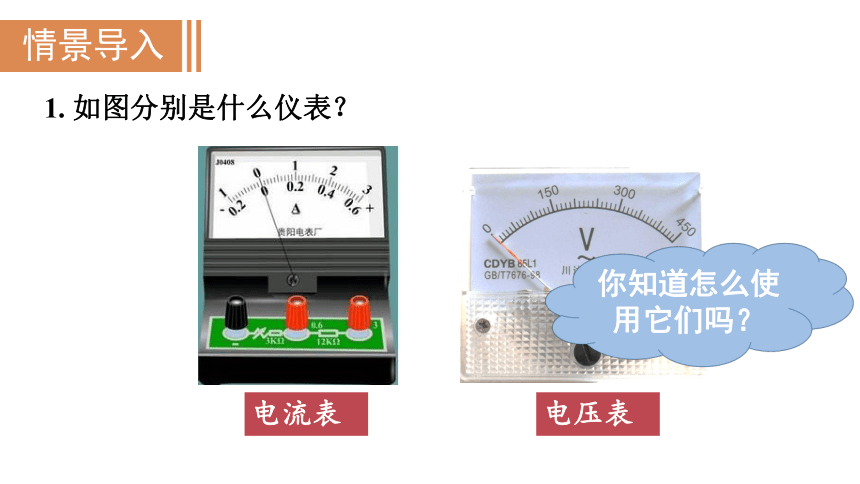

1. 如图分别是什么仪表？
电流表
电压表
你知道怎么使用它们吗？

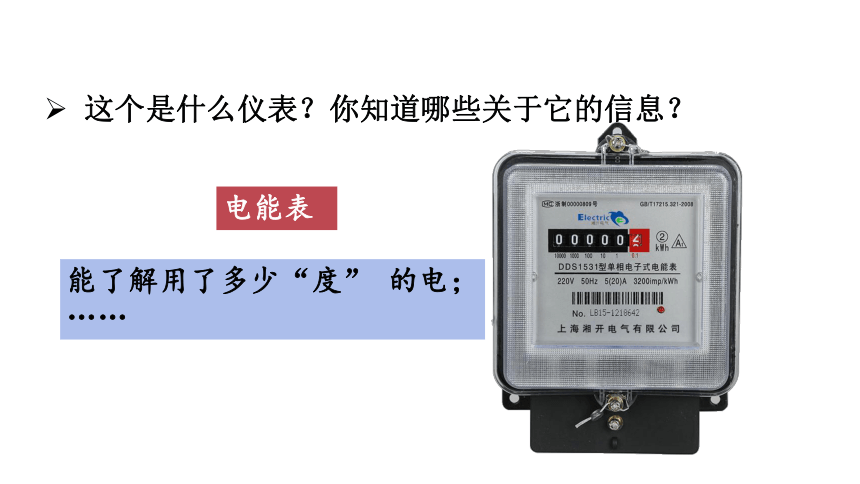

电能表
能了解用了多少“度” 的电；
……
这个是什么仪表？你知道哪些关于它的信息？

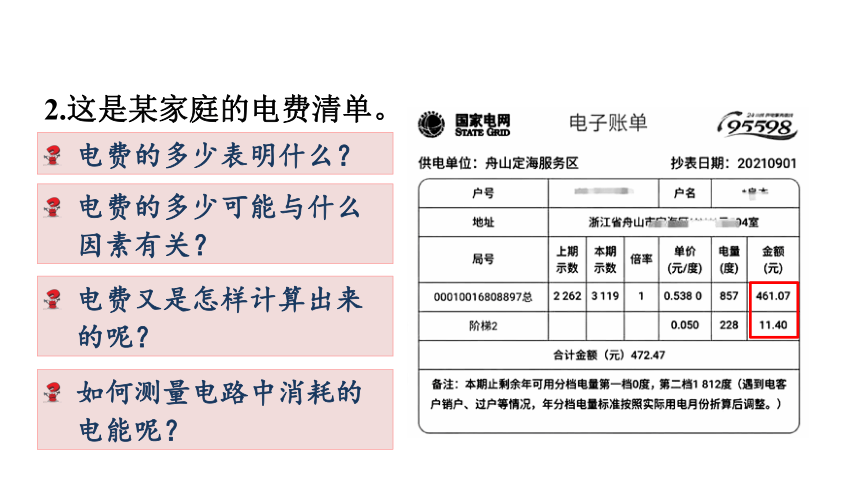

2.这是某家庭的电费清单。
电费的多少可能与什么因素有关？
电费又是怎样计算出来的呢？
如何测量电路中消耗的电能呢？
电费的多少表明什么？
合作探究
电能
提出问题

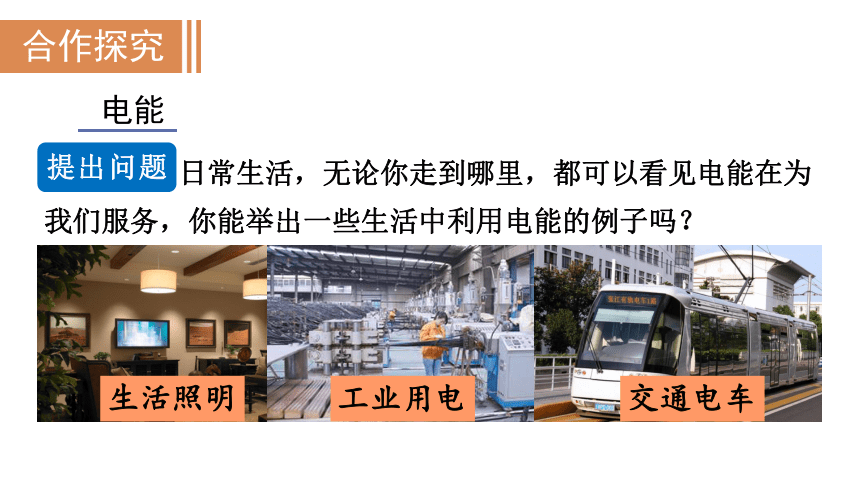

日常生活，无论你走到哪里，都可以看见电能在为我们服务，你能举出一些生活中利用电能的例子吗？
生活照明
工业用电
交通电车
多媒体展示

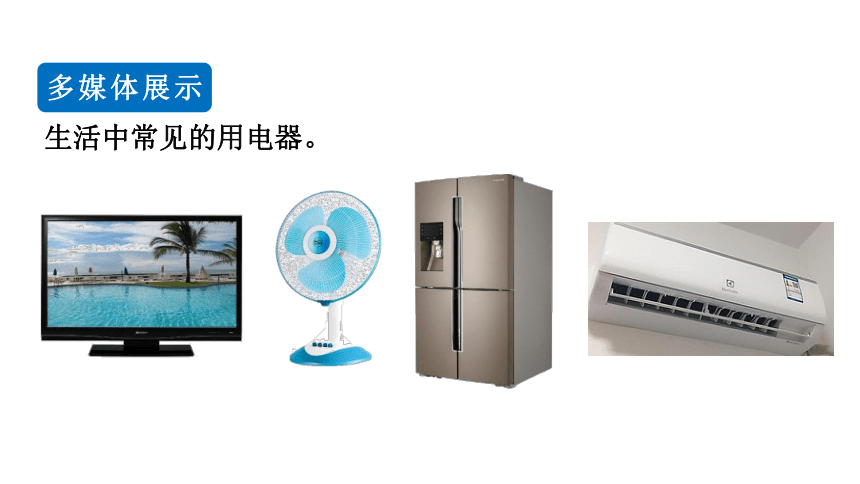

生活中常见的用电器。

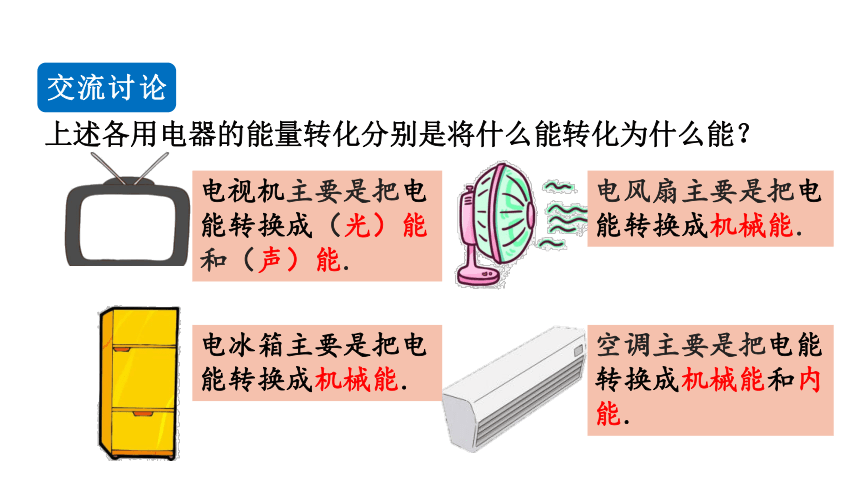

交流讨论
上述各用电器的能量转化分别是将什么能转化为什么能？
电视机主要是把电能转换成（光）能和（声）能.
电风扇主要是把电能转换成机械能.
电冰箱主要是把电能转换成机械能.
空调主要是把电能转换成机械能和内能.

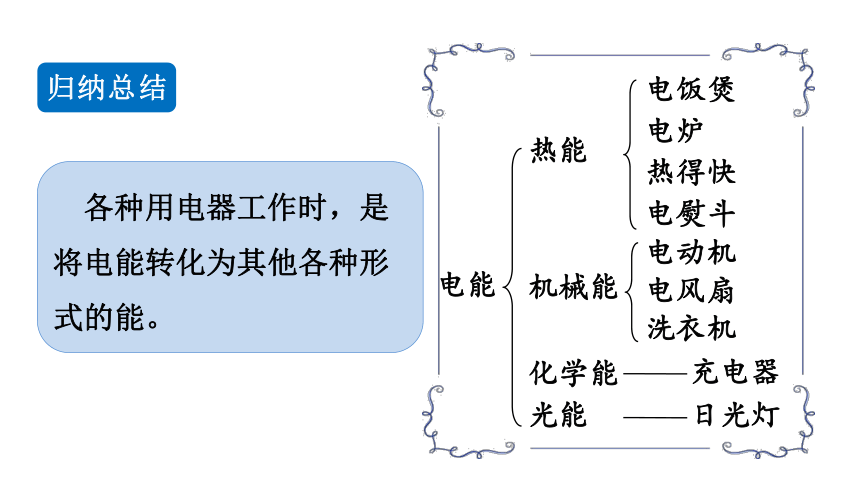

归纳总结
各种用电器工作时，是将电能转化为其他各种形式的能。
电能
热能
机械能
化学能
光能
电饭煲
电炉
热得快
电熨斗
电动机
电风扇
洗衣机
充电器
日光灯

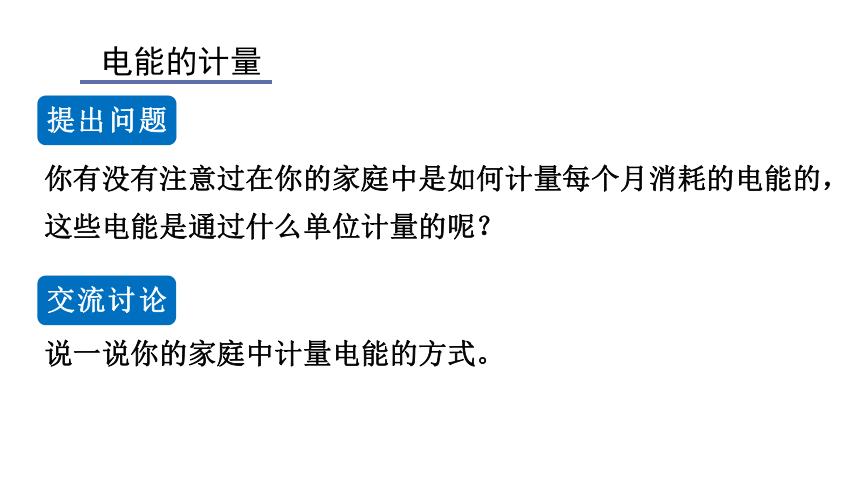

电能的计量
提出问题
交流讨论
你有没有注意过在你的家庭中是如何计量每个月消耗的电能的，这些电能是通过什么单位计量的呢？
说一说你的家庭中计量电能的方式。
多媒体展示
● “ 220 V ” 表示这个电能表应该在220 伏的电路中使用。
● “ 10(20 ) A ”表示这个电能表的标定电流为 10 A，额定最大电流为20 A。电能表工作时的电流不应超过额定最大电流。
● “ 50 ～ ”表示这个电能表在频率为50 Hz的交流电路中使用。
● “ 600 revs/(kW · h) ”表示接在这个电能表上的用电器，每消耗1 kW · h的电能，电能表上的转盘转过600 转。
归纳总结
(1)电能的常用单位：千瓦时(符号：kW·h)，俗称“度”，1度＝1千瓦时；国际单位：焦耳(符号：J)。换算关系：1 kW·h＝3.6×106 J。
(2)电能表的读数方法：一段时间内电能表计数器上前后两次示数之差就是这段时间内消耗的电能。
材料拓展
家用电器节约电能的常识
(1)电冰箱的省电方法
①开门次数尽量少，时间尽量短，若以每次开门时间0.5～1 min计，则冰箱内温度恢复原温度压缩机就要工作5 s，耗电0.008 kW·h。
②冰箱内温度调节适宜，在盛夏电冰箱的冷藏室温度定为5 ℃比定为8 ℃每月多耗电十几千瓦时，而且保鲜效果差，一般8～10 ℃食物保鲜效果最佳，冷冻室内温度设定为－14 ℃比
－18 ℃要省电2%左右。
③储存食物不宜过满过紧，食品之间以及食品与箱壁之间应有10 mm以上的空隙，以便于箱内空气对流使箱内温度均匀稳定，减少耗电。
④热的食品应冷却至室温，然后放入冰箱内，减少用电量。
⑤制作冷冻食品时使用冷开水，忌用热开水，最好在夜间放入电冰箱，因夜间环境温度低。
⑥经常保持冰箱背部清洁，冷凝器和压缩机的表面灰尘影响
散热效果，增加耗电。
⑦小包装食品冷藏更省电。
⑧冷冻的食品二次食用前先放在冷藏室内慢慢化水。
(2)家用空调的省电方法
①温度设置要适当，不要太低或太高。如夏季可设为26～27 ℃，空调每调高1 ℃，可降低7%～10%的用电负荷。
②不要频繁启动压缩机，停机后必须隔2～3 min才能开机，否则易引起压缩机因超载而烧毁，且费电多。
③通风开关不应常开，否则冷气大量外流，浪费电能。
④使用的窗帘布宜厚些；开动空调时，应确保门窗紧闭。
⑤保持过滤网清洁和分体式空调器的室外机组与室内机组之
间的连接管路尽量短。
⑥电风扇的耗电量仅是空调的5%～10%，因此在天气不太热的时候，使用电风扇是一个更佳的选择。
电功
提出问题
交流讨论
什么是电功？电流做功的多少与哪些因素有关？如何表达它们之间的关系式？
同学们结合课本分析交流，阐明各自的观点。
归纳总结
(1)电功：电能转化为其他形式能量的过程也可以说是电流做功的过程，有多少电能转化为其他形式的能量，就说电流做了多少功。电功的符号是W。
(2)电功计算公式W＝UIt。说明电流做功的多少与电流的大小、电压的高低、通电时间的长短都有关。
课堂小结
电能
电功
电能
电功
电能表
电能与其他形式能量之间的转化
电能
电能单位及其换算
读数
电能表铭牌含义
定义
公式
第1节　电能　电功
随堂检测
1．有两块电能表，甲表标有“600 r/(kW·h)”，乙表标有“3 000 r/(kW·h)”，其余参数一样，下面有关它们的说法中正确的是
(　　)
A．甲表的转盘比乙表的转盘转得快
B．甲表的转盘比乙表的转盘转得慢
C．测量同一个用电器消耗的电能时，甲表比乙表转得快
D．测量同一个用电器消耗的电能时，甲表比乙表转得慢
D
2．如图所示为手机电池，铭牌上标的正常工作的电压为3.7 V，电池容量为800 mAh，此电池在充满电时贮存的电能为_______J。
10656
3．在如图所示的电路中，电源电压为12 V且保持不变，电阻R1的阻值为10 Ω，滑动变阻器R2上标有“1 A”字样。开关S闭合后，电压表V的示数为5 V。求：
(1)通过电阻R1的电流I1。
解：(1)I1＝ ＝ ＝0.5 A；
(2)电路正常工作10 s后，电流通过电阻R1做的功W1。
(2)W1＝U1I1t ＝5V×0.5A×10s＝25J；
(3)移动滑动变阻器的滑片P，电源电压和电压表示数的比值最大为3，求电压表示数的最大值和最小值的差值。
(3)根据题意，电压表示数最小值为U1min＝ ＝
＝4V，电压表示数最大的时候，电路电
流为滑动变阻器的最大允许电流Imax＝1 A，这时候电压表的示数等于U1max＝R1Imax＝10 Ω×
1 A＝10 V，所以ΔU＝U1max－U1min＝10 V－
4 V＝6 V。
【科学小链接】
冰箱的省电技巧
(1)冰箱的放置
冰箱放置的位置应避免阳光直接照射、利于通风，同时与墙面要保持一段距离，以便于冰箱运行时产生的热量可以散发。
(2)检查密封性
要经常检查冰箱封条的密封性，如果封条出现变形，就会影响箱门关闭时的缝合程度，造成冷气外泄，从而增加耗电量。假如变形严重，应及时维修更换。
(3)定期除霜
冰箱使用一段时间后，会产生一些冰霜，假如不能定期化霜，那么会影响制冷效果，而且耗电量也会增加，甚至容易损坏压缩机。因此，每当看到冰霜的厚度超过7 cm时就应该除霜了。
(4)减少开门次数
每当你拉开一次箱门，就会有冷气外泄、热气入侵，这样就必须得再次运转压缩机制冷。因此尽量一次拿出多样需要的食材，并且动作要迅速，箱门也不要拉开太大的角度，尽可能地减少冷气的散失。
(5)不要让冰箱空着
如果你没有什么存货，那么也不要让冰箱空置着，这样空荡荡的反而很耗电。比较好的方法是往里面放几小盆水，让它结冰，这样可以帮助箱内保持低温，减少能耗。
