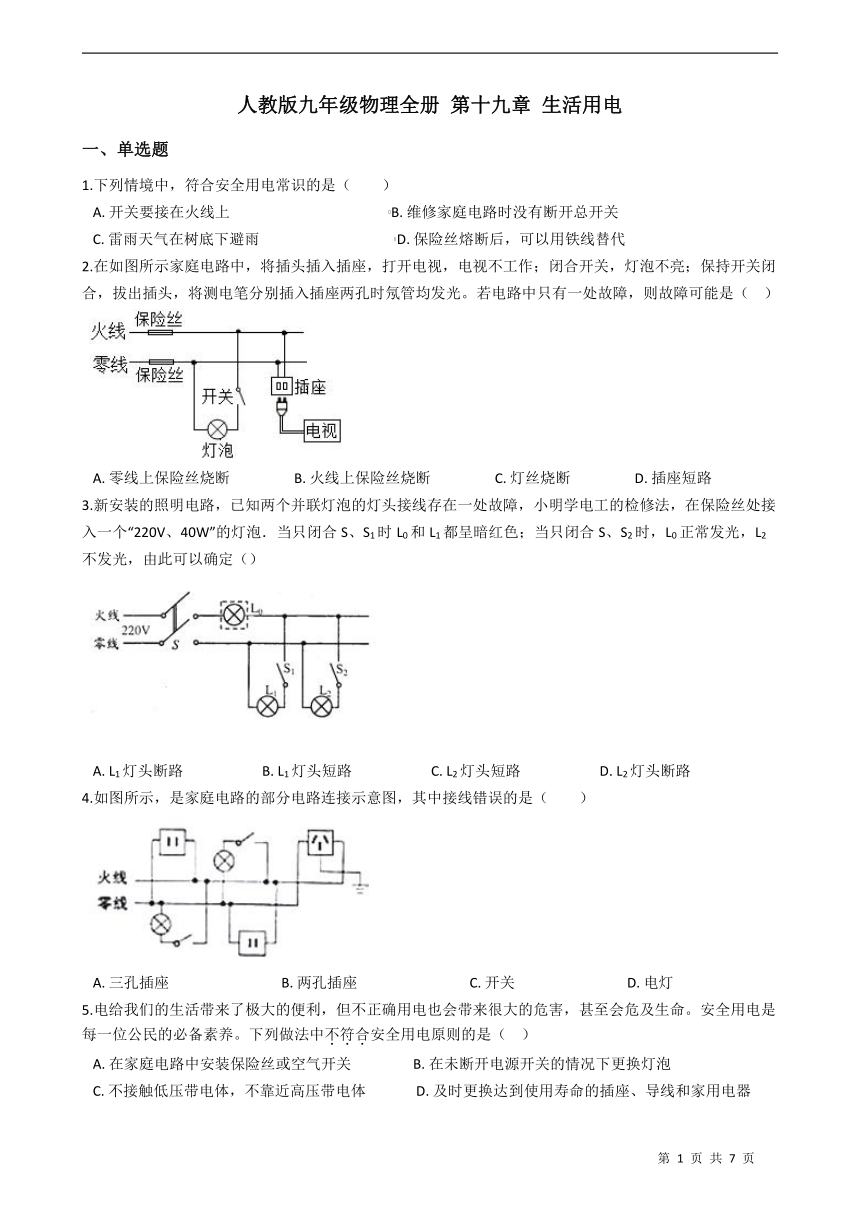

人教版九年级物理全册 第十九章 生活用电
一、单选题
1.下列情境中，符合安全用电常识的是（　　）
A. 开关要接在火线上 B. 维修家庭电路时没有断开总开关
C. 雷雨天气在树底下避雨 D. 保险丝熔断后，可以用铁线替代
2.在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（ ）
A. 零线上保险丝烧断 B. 火线上保险丝烧断 C. 灯丝烧断 D. 插座短路
3.新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障，小明学电工的检修法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（）
A. L1灯头断路 B. L1灯头短路 C. L2灯头短路 D. L2灯头断路
4.如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是（　　）

A. 三孔插座 B. 两孔插座 C. 开关 D. 电灯
5.电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（ ）
A. 在家庭电路中安装保险丝或空气开关 B. 在未断开电源开关的情况下更换灯泡
C. 不接触低压带电体，不靠近高压带电体 D. 及时更换达到使用寿命的插座、导线和家用电器

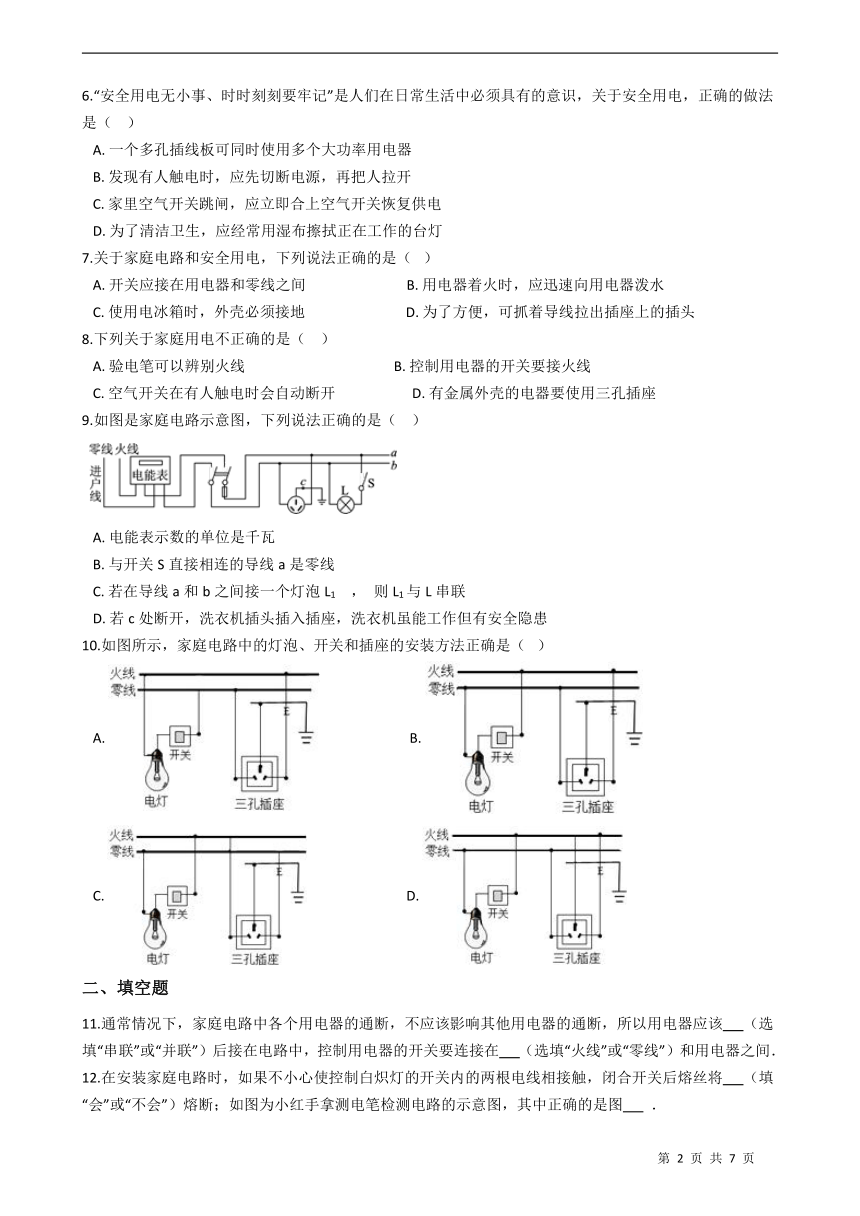

6.“安全用电无小事、时时刻刻要牢记”是人们在日常生活中必须具有的意识，关于安全用电，正确的做法是（ ）
A. 一个多孔插线板可同时使用多个大功率用电器
B. 发现有人触电时，应先切断电源，再把人拉开
C. 家里空气开关跳闸，应立即合上空气开关恢复供电
D. 为了清洁卫生，应经常用湿布擦拭正在工作的台灯
7.关于家庭电路和安全用电，下列说法正确的是（ ）
A. 开关应接在用电器和零线之间 B. 用电器着火时，应迅速向用电器泼水
C. 使用电冰箱时，外壳必须接地 D. 为了方便，可抓着导线拉出插座上的插头
8.下列关于家庭用电不正确的是（ ）
A. 验电笔可以辨别火线 B. 控制用电器的开关要接火线
C. 空气开关在有人触电时会自动断开 D. 有金属外壳的电器要使用三孔插座
9.如图是家庭电路示意图，下列说法正确的是（ ）
A. 电能表示数的单位是千瓦
B. 与开关S直接相连的导线a是零线
C. 若在导线a和b之间接一个灯泡L1 ， 则L1与L串联
D. 若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
10.如图所示，家庭电路中的灯泡、开关和插座的安装方法正确是（ ）
A. B.
C. D.
二、填空题
11.通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该 （选填“串联”或“并联”）后接在电路中，控制用电器的开关要连接在 （选填“火线”或“零线”）和用电器之间．
12.在安装家庭电路时，如果不小心使控制白炽灯的开关内的两根电线相接触，闭合开关后熔丝将 （填“会”或“不会”）熔断；如图为小红手拿测电笔检测电路的示意图，其中正确的是图 ．

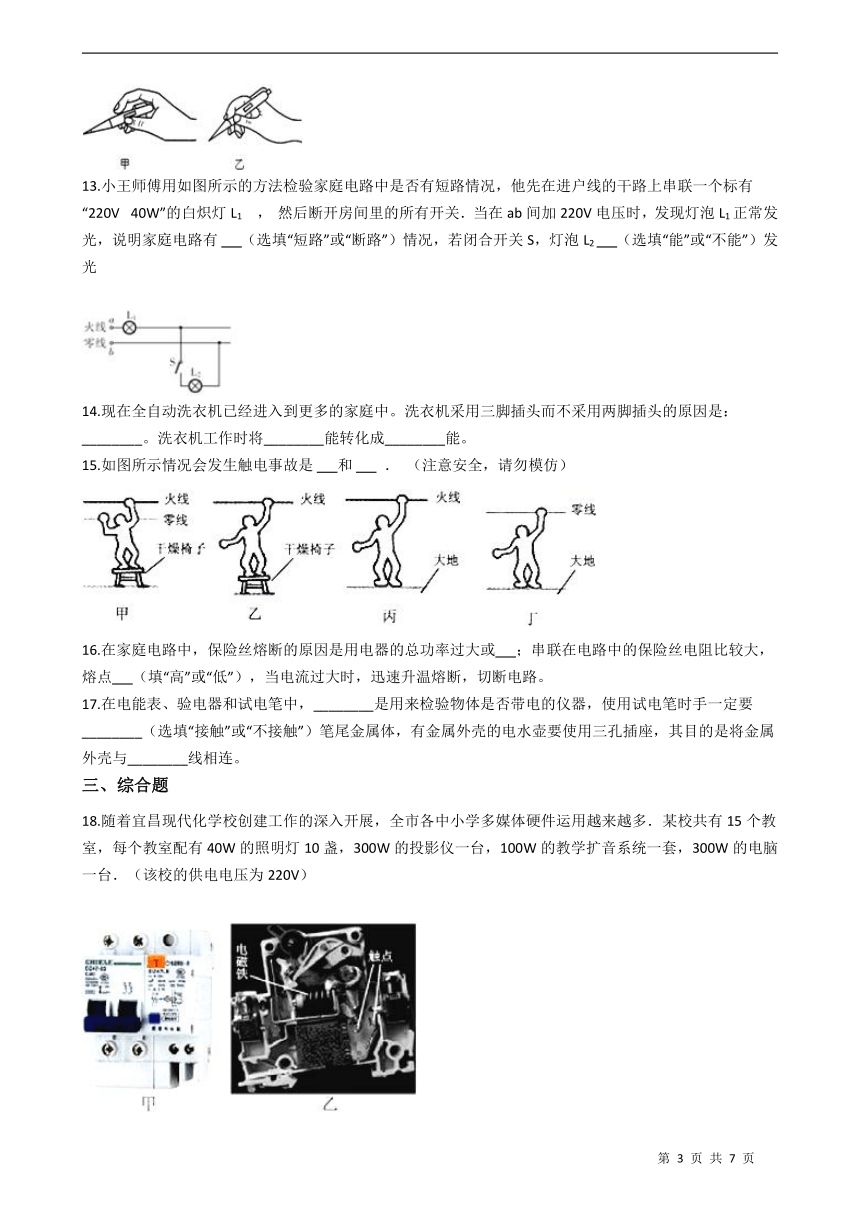

13.小王师傅用如图所示的方法检验家庭电路中是否有短路情况，他先在进户线的干路上串联一个标有“220V 40W”的白炽灯L1 ， 然后断开房间里的所有开关．当在ab间加220V电压时，发现灯泡L1正常发光，说明家庭电路有 （选填“短路”或“断路”）情况，若闭合开关S，灯泡L2 （选填“能”或“不能”）发光
14.现在全自动洗衣机已经进入到更多的家庭中。洗衣机采用三脚插头而不采用两脚插头的原因是：________。洗衣机工作时将________能转化成________能。
15.如图所示情况会发生触电事故是 和 ． （注意安全，请勿模仿）
16.在家庭电路中，保险丝熔断的原因是用电器的总功率过大或 ；串联在电路中的保险丝电阻比较大，熔点 （填“高”或“低”），当电流过大时，迅速升温熔断，切断电路。
17.在电能表、验电器和试电笔中，________是用来检验物体是否带电的仪器，使用试电笔时手一定要________（选填“接触”或“不接触”）笔尾金属体，有金属外壳的电水壶要使用三孔插座，其目的是将金属外壳与________线相连。
三、综合题
18.随着宜昌现代化学校创建工作的深入开展，全市各中小学多媒体硬件运用越来越多．某校共有15个教室，每个教室配有40W的照明灯10盏，300W的投影仪一台，100W的教学扩音系统一套，300W的电脑一台．（该校的供电电压为220V）
（1）学生在操场上进行半小时的大课间体育活动时，若教室内的这些用电器没有关闭，那么这半小时内该校会浪费多少度电？
（2）随着这些硬件的装配，需要对学校供电线路进行改造，下表是各种橡胶绝缘铜芯线在常温下的安全载流量（长时间通电时的最大安全电流），从安全角考虑，该校应选择哪种导线作为干路导线？请通过计算后说明．
导线规格
导线横截面积S/mm2 4 6 10 16
安全载流量I/A 37 47 68 94
（3）该校电路中的保险装置采用空气开关（如图甲），空气开关内有电磁铁和两个触点，制作触点的材料分别有铜或银．电路正常工作时两触点是连接在一起的，当电流过大时电磁铁将两个触点分开，切断电路（如图乙）．从空气开关使用的寿命和安全角度考虑，应选择触点用 （选填“银”或“铜”）材料制作的空气开关，原因是 ． （同样条件下，银的电阻比铜的电阻小）
19.阅读短文，回答问题。
家庭电路的“保护神”——漏电保护器
漏电保护器，主要是用来对用电设备发生漏电故障时以及对有致命危险的人身触电时的保护，且具有过载和短路保护功能，还可用来保护线路或电动机的过载和短路。如图所示的是安装了漏电保护器的家庭电路。当漏电保护器检测到通过途中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。通常情况下，通过人体的电流超过20mA时，人会感到剧痛，呼吸困难，甚至会有生命危险。
（1）漏电保护器具有________和________保护功能；
（2）假如有人在如图所示的电路C点处不慎触电时，漏电保护器________（选填“会”或“不会”）切断电路；
（3）假如某人不慎触电时，且没有发生生命危险，则他的身体电阻至少为R= ________Ω。
20.如图所示是一台家用豆浆机，小凡仔细观察了豆浆机的构造和制作豆浆的过程，发现其中用到了许多物理知识。
（1）打浆器的刀片是由锋利的钢制成的，这是通过减小________的方法来增大对豆子的压强，把豆子碾磨成浆；
（2）电源线插头中脚1是把豆浆机的金属部分通过插座与________线相连；
（3）制作豆浆的过程是先加热，再打浆，再加热煮熟，在这个过程中，豆浆机将电能转化为内能和________能；散失到空气中的内能无法自动转化为电能，这是因为能量的转移和转化具有________性；
（4）豆浆机工作时，电热管加热与电动机打浆过程交替进行，其部分参数如下表：
额定电压 220V
电机功率 100W
加热功率 1100W
净重 20N
①不计热量损失，加热管正常工作80s，可使1kg豆浆的温度升高________℃[取 ]，豆浆飘出阵阵香味说明分子在________；
②若豆浆机正常打好一次豆浆的消耗的总电能为 ，加热与打浆的时间之比4∶1，则打好一次豆浆需________秒。
答案部分
一、单选题
1.【答案】 A
2.【答案】 A
3.【答案】 C
4.【答案】 A
5.【答案】 B
6.【答案】 B
7.【答案】 C
8.【答案】 C
9.【答案】 D
10.【答案】 B
二、填空题
11.【答案】 并联；火线
12.【答案】 不会；甲
13.【答案】 短路；不能
14.【答案】 金属外壳与地线相连防止触电；电；机械
15.【答案】 甲；丙
16.【答案】 短路；低
17.【答案】 验电器；接触；地
三、综合题
18.【答案】 （1）解：教室内的用电器总功率为：
P=（40W×10+300W+100W+300W）×15=16500W=16.5kW，
由P= 得半小时浪费的电能为：
W=Pt=16.5kW×0.5h=8.25kW h=8.25度
答：半小时内该校会浪费8.25度电
（2）解：由P=UI得电路中总电流为：
I===75A＜94A
因为68A＜75A＜94A
所以应选择导线横截面积16mm2的
答;从安全角考虑，该校应选择横截面积16mm2的导线作为干路导线
（3）铜；同样条件下，银触点接触电阻小些，根据Q=I2Rt得出产生的热量更小，使用寿命更长、更安全
19.【答案】 （1）过载；短路
（2）会
（3）1.1×104
20.【答案】 （1）受力面积
（2）地
（3）机械；方向
（4）22；无规则运动；680
(
