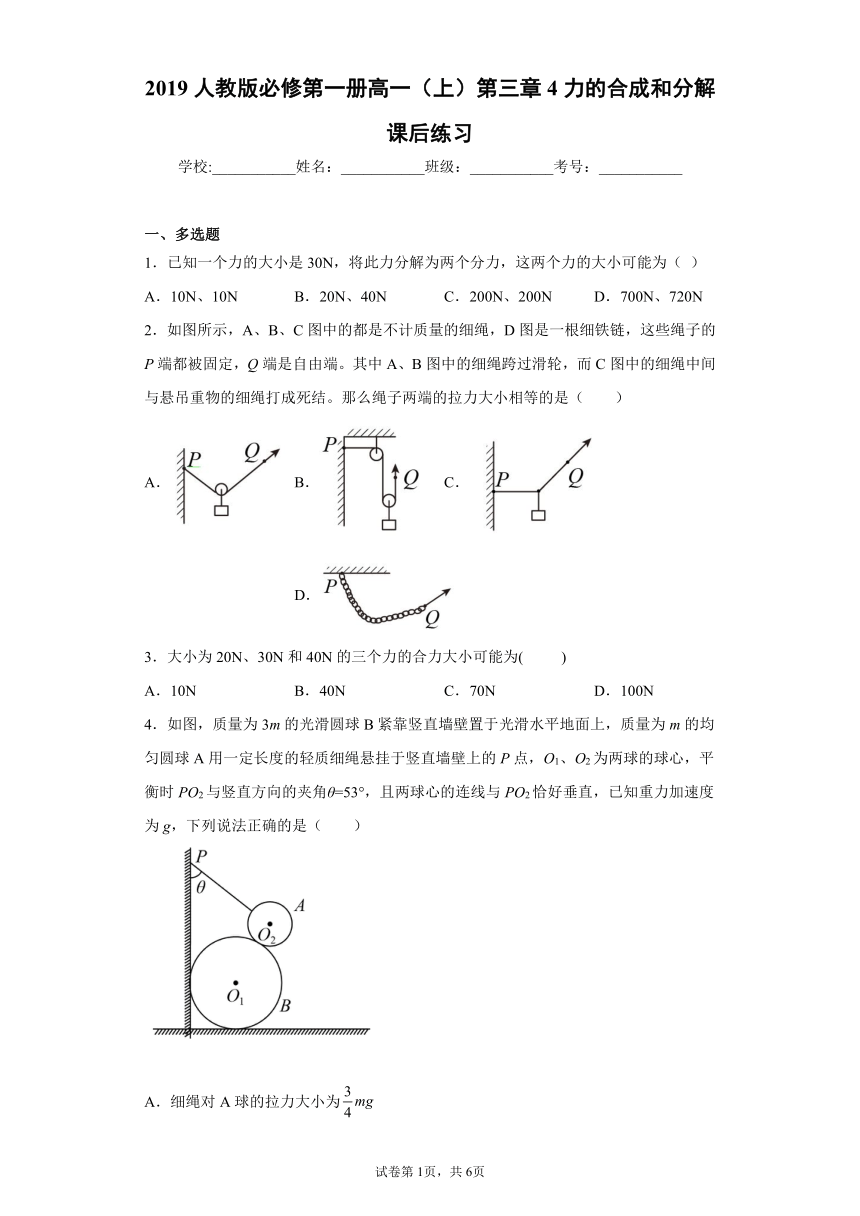

2019人教版必修第一册高一（上）第三章4力的合成和分解课后练习
学校:___________姓名：___________班级：___________考号：___________
一、多选题
1．已知一个力的大小是30N，将此力分解为两个分力，这两个力的大小可能为（ ）
A．10N、10N B．20N、40N C．200N、200N D．700N、720N
2．如图所示，A、B、C图中的都是不计质量的细绳，D图是一根细铁链，这些绳子的P端都被固定，Q端是自由端。其中A、B图中的细绳跨过滑轮，而C图中的细绳中间与悬吊重物的细绳打成死结。那么绳子两端的拉力大小相等的是（ ）
A． B． C． D．
3．大小为20N、30N和40N的三个力的合力大小可能为( )
A．10N B．40N C．70N D．100N
4．如图，质量为3m的光滑圆球B紧靠竖直墙壁置于光滑水平地面上，质量为m的均匀圆球A用一定长度的轻质细绳悬挂于竖直墙壁上的P点，O1、O2为两球的球心，平衡时PO2与竖直方向的夹角θ=53°，且两球心的连线与PO2恰好垂直，已知重力加速度为g，下列说法正确的是（ ）
A．细绳对A球的拉力大小为
B．A球对B球的压力大小为
C．B球对墙面的压力大小为
D．B球对地面的压力大小为
二、单选题
5．如图所示，质量为m的木块A放在斜面体B上，若A和B沿水平方向以相同的速度一起向左做匀速直线运动．则A和B之间的相互作用力大小为
A．mgsinθ B．mg C．mgcosθ D．0
6．如图所示，轻质OB杆通过较链固定在竖直墙壁上，AB绳一端系在墙壁上，另一端系在B端，然后在B端通过细线挂一质量为m的重物．已知OB杆水平，与AB绳夹角＝30°，已知细线承受的最大张力为F0，AB绳承受的最大张力为2F0（F0＞mg，g为重力加速度），下列说法中正确的是（ ）
A．OB杆在B端受到的合力作用沿OB方向
B．OB杆在B端受到的合力不一定沿杆的方向
C．逐渐增加所挂重物的质量，细线先被拉断
D．逐渐增加所挂重物的质量，AB绳和细线同时被拉断
7．有三个共点力F1、F2、F3作用于某一点，其合力为零。已知F3=5N，现保持其余二个力大小和方向不变，只将F3的方向沿逆时针方向绕作用点转动90°，则这三个力的合力大小变为（ ）
A．N B．5N C．10N D．仍为零

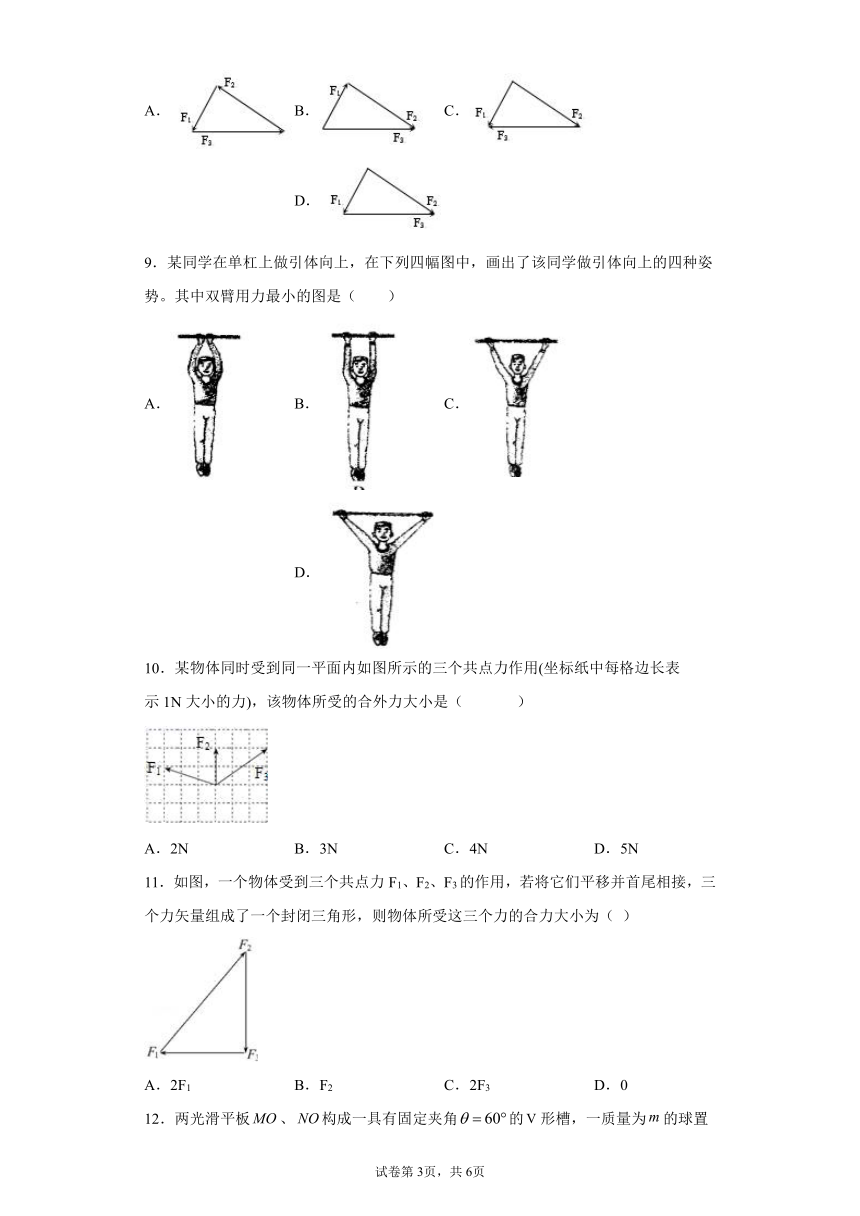

8．把两个矢量首尾相接，从而求出合矢量的方法叫三角形法，运用三角形法求合矢量有时很方便。如下图所示，大小分别为F1、F2、F3的三个力围成一个闭合三角形，且三个力的大小关系为，则下列四个图中，这三个力的合力最大的是（ ）
A． B． C． D．
9．某同学在单杠上做引体向上，在下列四幅图中，画出了该同学做引体向上的四种姿势。其中双臂用力最小的图是（ ）
A． B． C． D．
10．某物体同时受到同一平面内如图所示的三个共点力作用(坐标纸中每格边长表示1N大小的力)，该物体所受的合外力大小是（ ）
A．2N B．3N C．4N D．5N
11．如图，一个物体受到三个共点力F1、F2、F3的作用，若将它们平移并首尾相接，三个力矢量组成了一个封闭三角形，则物体所受这三个力的合力大小为（ ）
A．2F1 B．F2 C．2F3 D．0

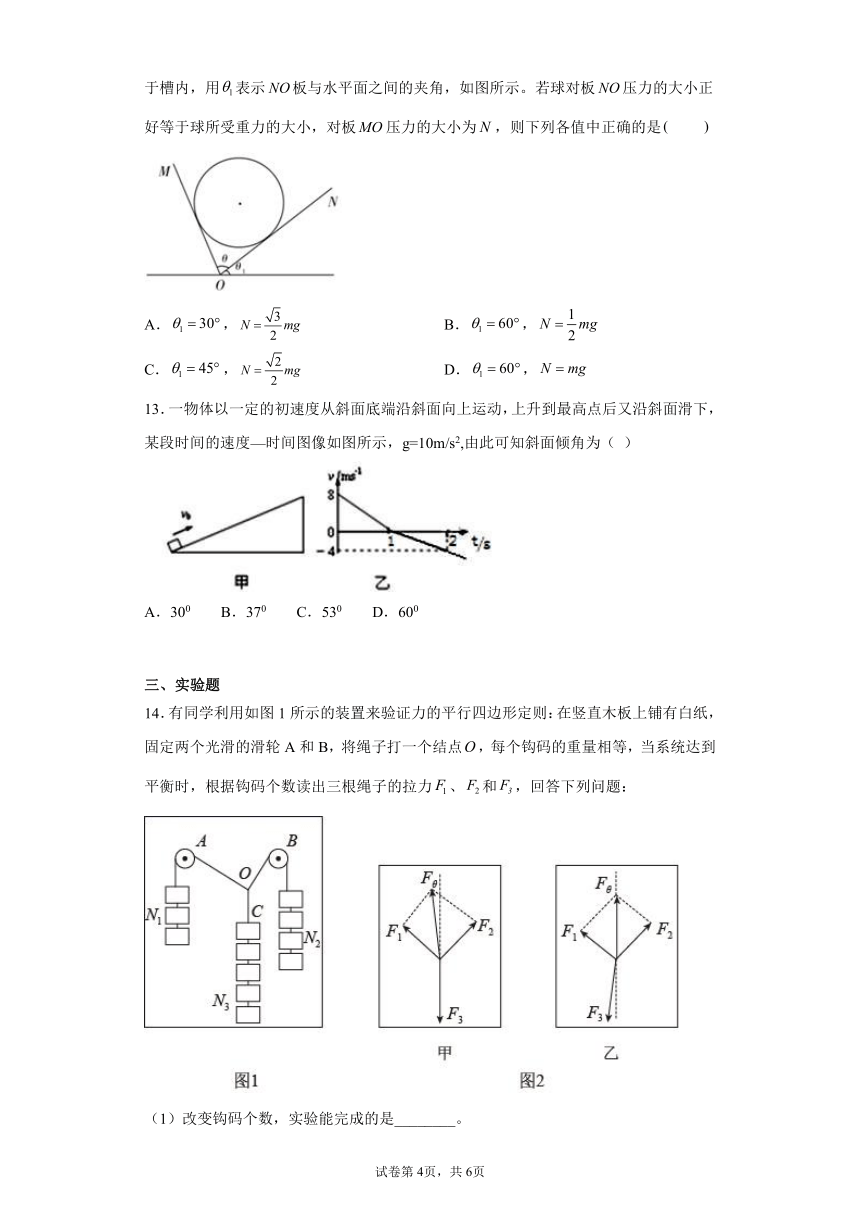

12．两光滑平板、构成一具有固定夹角的形槽，一质量为的球置于槽内，用表示板与水平面之间的夹角，如图所示。若球对板压力的大小正好等于球所受重力的大小，对板压力的大小为，则下列各值中正确的是
A．， B．，
C．， D．，
13．一物体以一定的初速度从斜面底端沿斜面向上运动，上升到最高点后又沿斜面滑下，某段时间的速度—时间图像如图所示，g=10m/s2,由此可知斜面倾角为（ ）
A．300 B．370 C．530 D．600
三、实验题

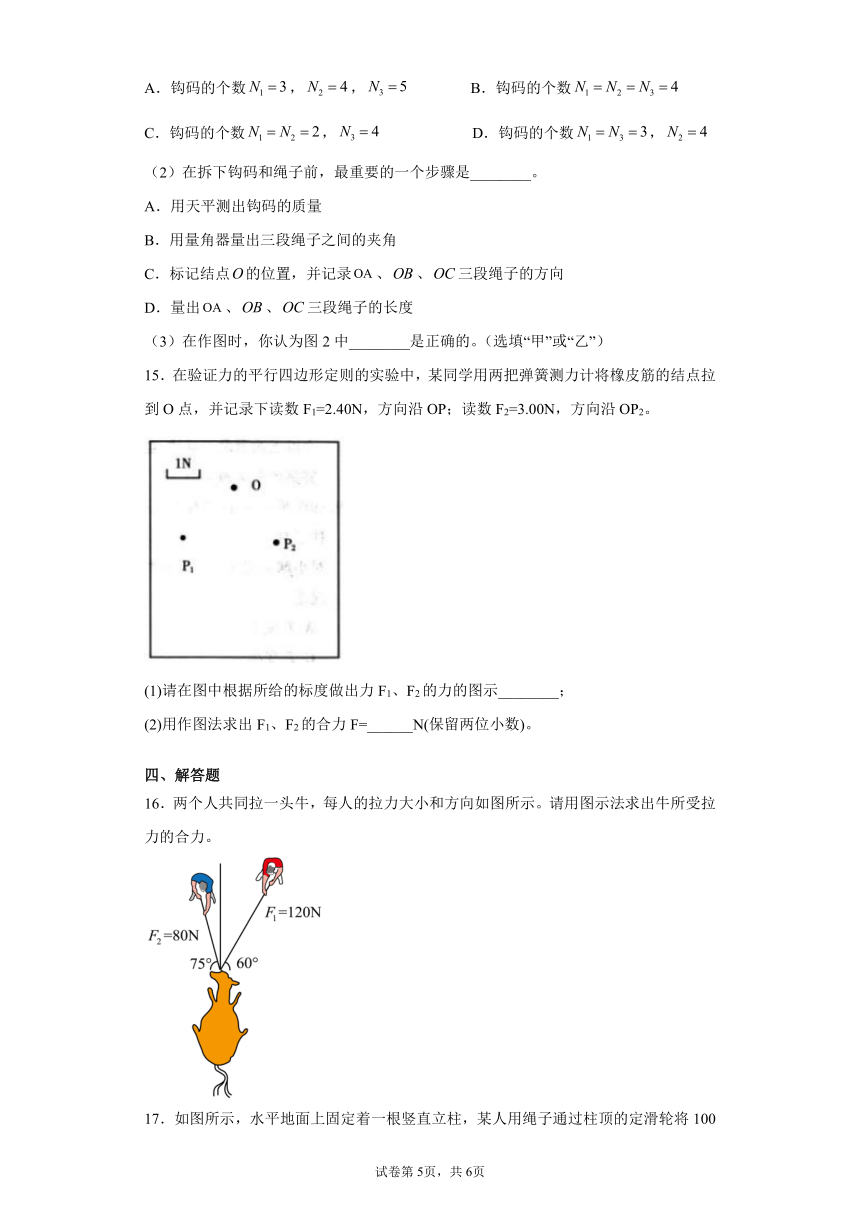

14．有同学利用如图1所示的装置来验证力的平行四边形定则：在竖直木板上铺有白纸，固定两个光滑的滑轮A和B，将绳子打一个结点，每个钩码的重量相等，当系统达到平衡时，根据钩码个数读出三根绳子的拉力、和，回答下列问题：
（1）改变钩码个数，实验能完成的是________。
A．钩码的个数，， B．钩码的个数
C．钩码的个数， D．钩码的个数，
（2）在拆下钩码和绳子前，最重要的一个步骤是________。
A．用天平测出钩码的质量
B．用量角器量出三段绳子之间的夹角
C．标记结点的位置，并记录、、三段绳子的方向
D．量出、、三段绳子的长度
（3）在作图时，你认为图2中________是正确的。（选填“甲”或“乙”）
15．在验证力的平行四边形定则的实验中，某同学用两把弹簧测力计将橡皮筋的结点拉到O点，并记录下读数F1=2.40N，方向沿OP；读数F2=3.00N，方向沿OP2。
(1)请在图中根据所给的标度做出力F1、F2的力的图示________；
(2)用作图法求出F1、F2的合力F=______N(保留两位小数)。
四、解答题
16．两个人共同拉一头牛，每人的拉力大小和方向如图所示。请用图示法求出牛所受拉力的合力。
17．如图所示，水平地面上固定着一根竖直立柱，某人用绳子通过柱顶的定滑轮将100 N的货物拉住。已知人拉着绳子的一端，且该绳端与水平方向夹角为30°，不计滑轮处的摩擦，则柱顶所受绳子的压力大小为多少牛？
18．如图，质量为10kg的物在水平面上向右滑行，物体与水平面间的动摩擦因数μ为0.2，物体还受到一个向左的拉力F=4N，求：
(1)物体受到的摩擦力大小和方向；
(2)物体在水平方向上受到的合力的大小和方向。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．BCD
【分析】
根据两个分力的合力在两个分力之差与两个分力之和之间，，分析两个力的大小可能值。
【详解】
A．10 N和10 N的合力范围是0N≤F≤20N，所以不可能是大小为30N分解得两个力，故A错误；
B．20 N、40 N的合力范围是20N≤F≤60N，所以可能是大小为30N分解得两个力，故B正确；
C．200 N、200 N的合力范围是0N≤F≤400N，所以可能是大小为30N分解得两个力，故C正确；
D．700 N、720N的合力范围是20N≤F≤1420N，所以可能是大小为30N分解得两个力，故D正确。
故选BCD。
2．AB
【详解】
A．A图中由力的分解可知，P、Q两点拉力大小相等，故A符合题意；
B．B图中动滑轮、定滑轮两侧绳子所受拉力大小相等，P、Q两点拉力大小相等，故B符合题意；
C．C图中设Q点拉力方向与竖直方向夹角为θ，由共点力平衡可知
P、Q两点拉力大小不相等，故C不符合题意；
D．D图中设P、Q两点拉力方向与竖直方向夹角为α、β，P、Q两点在水平方向的分力大小相等，有
由图可知α、β不相等，则P、Q两点拉力大小不相等，故D不符合题意。
故选AB。
3．ABC
【详解】
三个力可以构成三角形则合力最小为零，最大为三力之和，所以合力范围在0—90N之间，故选ABC
4．BD
【详解】
对物体进行受力分析，如图
A．细绳对A球的拉力
故A错误；
B．A球处于受力平衡，则B球对A球的支持力
即A球对B球的压力大小为，故B正确；
C．墙面对B球的弹力
即B球对墙面的压力大小为，故C错误；
D．地面对B球的支持力
即B球对地面的压力大小为，故D正确。
故选BD。
5．B
【详解】
以A为研究对象，分析受力情况：重力mg、B对A的支持力N和摩擦力f，作出力图所示：
B对A的作用力是支持力N和摩擦力f的合力，根据平衡条件可知，支持力N和摩擦力f的合力与重力大小相等，方向相反，则有B对A的作用力大小为mg，故B正确，ACD错误。故选B。
6．D
【详解】
AB．由于OB杆通过较链固定在竖直墙壁上，OB杆在B端受到的合力作用沿BO方向，故A错误，B错误；
C．绳的拉力F与细线的拉力T沿BO方向，则两者的关系满足：，即F=2T，当F=2F0时，T=F0，AB绳和细线同时被拉断，故C错误，D正确．
故选：D．
7．A
【详解】
三个共点力F1、F2、F3作用于某一点，其合力为零，可知，F1、F2的合力与F3等大反向，所以只将F3的方向沿逆时针方向绕作用点转动90°，则这三个力的合力大小变为
故A正确，BCD错误。
故选A。
8．B
【详解】
根据三角形法则可知，A图中三个力的合力为0，，B图中三个力的合力为2F3，C图中三个力的合力为2F1，D图中三个力的合力为2F2，三个力的大小关系是，所以B图合力最大。
故选B。
9．B
【详解】
将人所受的重力按照效果进行分解，由于大小方向确定的一个力分解为两个等大的力时，合力在分力的角平分线上，且两分力的夹角越大，分力越大，因而D图中人最费力，B图中的人最省力。
故选B。
10．D
【详解】
先将F1与F3沿水平和竖直方向正交分解，再合成，求得合力等于5N，故D正确。
11．D
【详解】
根据力的平行四边形定则，先将F1、F2合成，其合力大小跟等大反向，在把跟合成其合力为零，所以共点力F1、F2、F3的合力为零，故D正确，ABC错误。
12．D
【详解】
对球受力分析如图所示，
有几何关系四点共圆，知、
又，则合力在角平分线上，即，，进而知
A．，，与结论不相符，选项A错误；
B．，，与结论不相符，选项B错误；
C．，，与结论不相符，选项C错误；
D．，，与结论相符，选项D正确；
13．B
【解析】试题分析：速度时间图象的斜率表示加速度，则由图可知，沿斜面上升时的加速度大小为：；沿斜面下滑时的加速度大小为：；根据牛顿第二定律得：上升时，有：a1= mgsinθ+μmgcosθ；下滑时，有：a2= mgsinθ μmgcosθ；由上述两式解得：θ=37°
故选B.
考点：牛顿第二定律的应用
【名师点睛】本题主要考查了牛顿第二定律的直接应用，关键要抓住加速度的大小可由图象的斜率大小来表示．注意列方程时上滑和下滑时摩擦力的方向，上滑时摩擦力方向向下，下滑时摩擦力方向向上；此题难度中等，也考查学生的数学计算能力.
14．ABD C 甲
【详解】
（1）[1] 对O点受力分析
OA OB OC分别表示三个力的大小，由于三共点力处于平衡，所以OC等于OD．因此三个力的大小构成一个三角形。
A．3、4、5可以构成三角形，结点能处于平衡状态， A正确；
B．4、4、4可以构成三角形，则结点能处于平衡，B正确；
C．2、2、4不可以构成三角形，则结点不能处于平衡，C错误；
D．3、3、4可以构成三角形，则结点能处于平衡，D正确。
故选ABD。
（2）[2] 为验证平行四边形定则，必须作受力图，所以先明确受力点，即标记结点O的位置，其次要作出力的方向并读出力的大小，最后作出力的图示，因此要做好记录，是从力的三要素角度出发，要记录砝码的个数和记录OA、OB、OC三段绳子的方向。
故选C。
（3）[3] 在图2中理论的合力是平行四边形定则画出的F2，实际的合力应该是F3，它与C点所挂钩码重力的方向一致，故图甲正确。
15． (1) 如图：
3.90~4.60
【解析】(1)根据图示法作出力F1、F2的力的图示，如图所示:
(2)根据平行四边形定则作出合力，如图，可知合力的大小大约为F=3.90N(3.90N～4.60N)
【点睛】本题考查验证平行四边形定则的实验，要注意正确解答实验问题的前提是明确实验原理，了解具体操作和有关数据处理的方法以及误差分析，同时要熟练应用所学基本规律来解答实验问题．
16．180N
【详解】
取一定长度的线段表示40N，把F1、F2两个力的图示画出来，以代表F1、F2的有向线段为邻边作平行四边形，平行四边形的对角线就表示了合力的大小和方向，如图所示：
用刻度尺量得表示合力的线段长为4.5个单位长度，合力为
方向如图所示
17．F＝N
【详解】
如图所示，定滑轮只改变力的方向，不改变力的大小，
所以绳的拉力
柱顶所受压力大小
得
F＝N
18．(1)20N，水平向左；(2)24N，水平向左
【详解】
(1)滑动摩擦力的大小
方向与相对运动方向相反，所以为水平向左。
(2)物体的受力如图
则
方向水平向左。
答案第1页，共2页
答案第1页，共2页
