第十五章电功和电热 2021-2022学年苏科版物理九年级下册（Word版含答案）

第十五章电功和电热苏科版物理九年级下册（2）
姓名：___________班级：__________
一、单选题

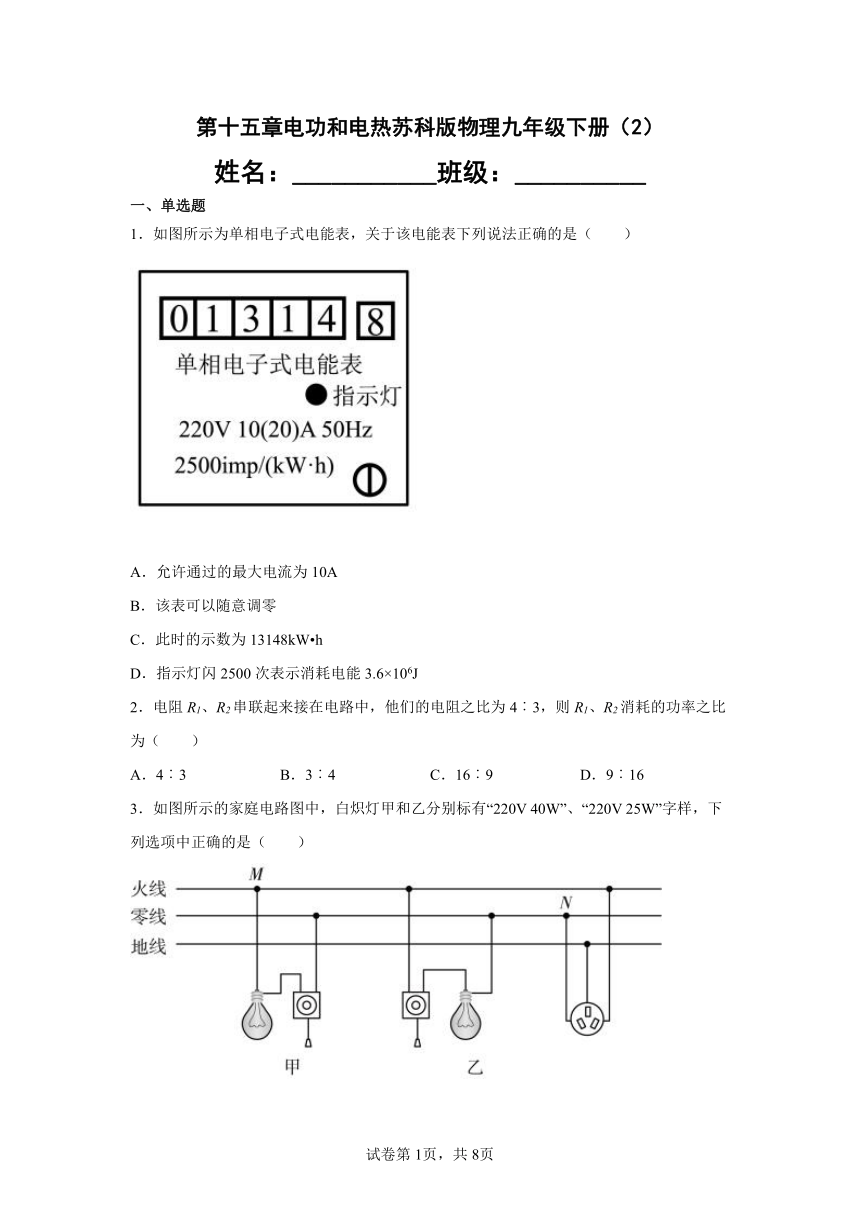

1．如图所示为单相电子式电能表，关于该电能表下列说法正确的是（　　）
A．允许通过的最大电流为10A
B．该表可以随意调零
C．此时的示数为13148kW h
D．指示灯闪2500次表示消耗电能3.6×106J
2．电阻R1、R2串联起来接在电路中，他们的电阻之比为4︰3，则R1、R2消耗的功率之比为（　　）
A．4︰3 B．3︰4 C．16︰9 D．9︰16
3．如图所示的家庭电路图中，白炽灯甲和乙分别标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（　　）
A．电路中两灯是并联的
B．甲灯的安装和插座的连接都是正确的
C．电路中两灯同时发光时，乙灯更亮一些
D．用试电笔分别正确接触M和N点时，试电笔的氛管均发光
4．在国际单位制中，功率的单位是（　　）
A．W B．N C．kg D．J
5．如图是电路元件甲和乙的I﹣U图像，下列说法正确的是（　　）
A．乙的电阻大于甲的电阻
B．当甲两端电压为2V时，R甲＝0.2Ω
C．甲和乙两个元件串联接入电路中，电路电流为0.2A时，电路的总功率为0.6W
D．甲和乙两个元件并联接入电路中，当电源电压为2V时，甲、乙消耗的电功率之比是1:2
6．当温度下降到很低时，部分导体电阻会突然消失，这种现象称为超导现象，假如白炽灯灯丝、电动机内线圈、电饭锅的发热板、电熨斗发热电阻都是用超导材料制作的，则通电后下列说法正确的是（　　）
A．灯仍发光
B．电动机运转且效率比原来更高
C．电饭锅仍能煮饭
D．电熨斗仍能熨衣服
7．智能手机在现代生活中的作用越来越重要，频繁地使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的？（ ）
A．降低散热能力 B．减小电流 C．增大电池电压 D．增加总功率
8．下列说法不符合安全用电的是（　　）
A．不高于36V的电压是安全的
B．不要用湿手触摸电器
C．家庭电路尽量不要同时使用过多的大功率用电器
D．三孔插座中的地线可有可无，不影响用电器的使用
9．如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的U－I关系图象如图所示。则下列判断正确的是 （　　）
A．电路消耗的最大功率是3.6 W
B．滑动变阻器R2的阻值变化范围为0～10Ω
C．电压表V2示数随电流变化的图线对应的是图线乙
D．定值电阻R1通电1分钟放出的热量是24 J
二、填空题
10．如图所示是灯泡L和电阻R的I-U图像，若将两元件串联接入电路，使通过L的电流为0.15A，则电源电压是______V；若将两元件并联接在2V的电源两端，电路中的总电流为______A，通电5min电流通过电阻产生的热量为______J。
11．在如图所示的电路中，电源电压保持不变，当开关S1闭合S2断开，甲、乙为电流表时，两表示数之比是I甲∶I乙＝2∶7，当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙＝______，此时，R1、R2消耗的电功率之比为P1∶P2＝______。

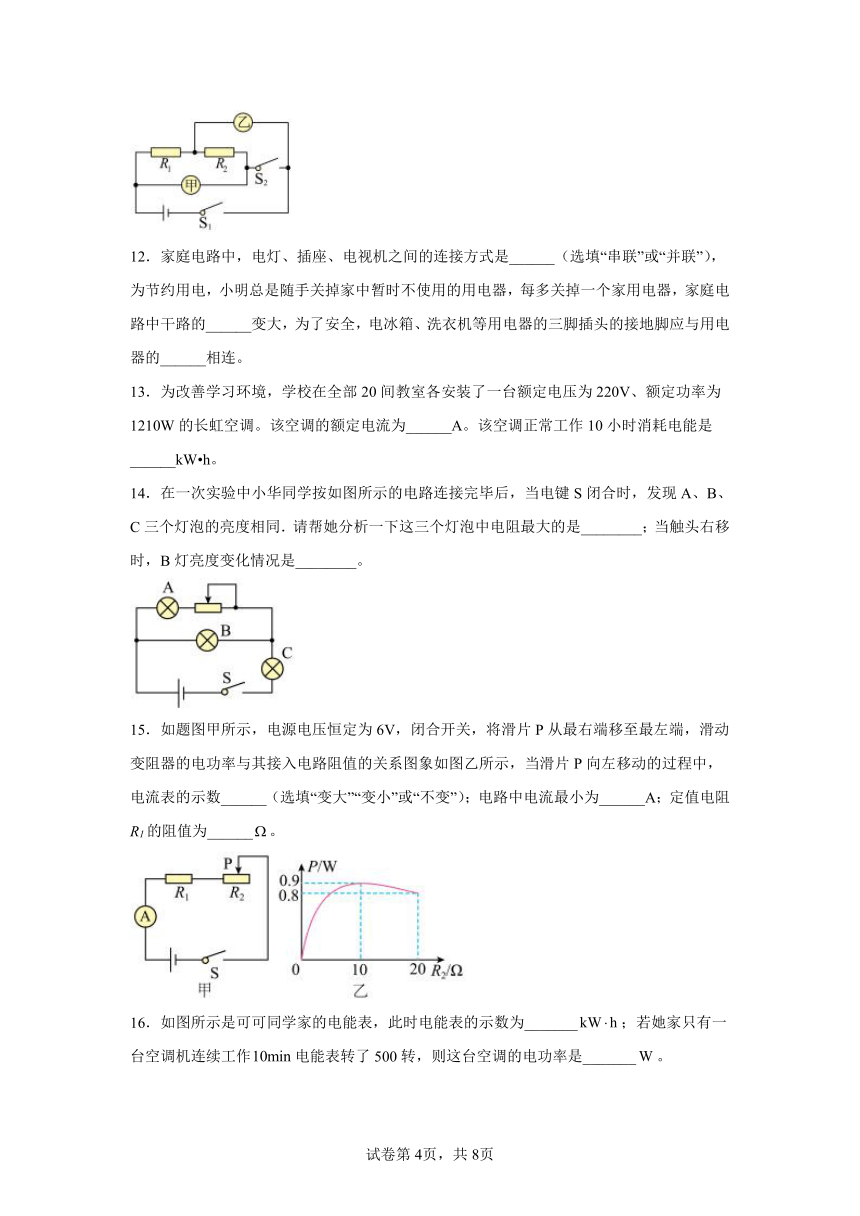

12．家庭电路中，电灯、插座、电视机之间的连接方式是______（选填“串联”或“并联”），为节约用电，小明总是随手关掉家中暂时不使用的用电器，每多关掉一个家用电器，家庭电路中干路的______变大，为了安全，电冰箱、洗衣机等用电器的三脚插头的接地脚应与用电器的______相连。
13．为改善学习环境，学校在全部20间教室各安装了一台额定电压为220V、额定功率为1210W的长虹空调。该空调的额定电流为______A。该空调正常工作10小时消耗电能是______kW h。
14．在一次实验中小华同学按如图所示的电路连接完毕后，当电键S闭合时，发现A、B、C三个灯泡的亮度相同．请帮她分析一下这三个灯泡中电阻最大的是________；当触头右移时，B灯亮度变化情况是________。
15．如题图甲所示，电源电压恒定为6V，闭合开关，将滑片P从最右端移至最左端，滑动变阻器的电功率与其接入电路阻值的关系图象如图乙所示，当滑片P向左移动的过程中，电流表的示数______（选填“变大”“变小”或“不变”）；电路中电流最小为______A；定值电阻R1的阻值为______。
16．如图所示是可可同学家的电能表，此时电能表的示数为_______；若她家只有一台空调机连续工作电能表转了500转，则这台空调的电功率是_______。
17．某电动机工作电压为220V，通过线圈的电流为5A，线圈电阻为5Ω，则每分钟电动机消耗的电能为______J，电动机产生的机械能是______J，电动机的效率是______。
三、实验题
18．如图所示的a、b两瓶内分别装有甲、乙两种不同的液体，而且m甲>m乙。（不计实验过程的热量损失）。
（1）小明把装置改成“比较甲、乙液体比热容大小”的实验装置，需要进行一些改进：使电阻丝Ra和Rb的阻值相等。一段时间后，小明观察到a、b瓶内液体温度变化如图所示。判断a、b两瓶内液体升高相同的温度，吸收的热量Qa_______Qb。（填“=”“<”或“>”下同）。甲液体的比热容______乙液体的比热容，判断的依据是______。
（2）完成实验后，小明清洗干净两个烧瓶，还剩余部分液体和电阻丝满足要求。要继续探究“焦耳定律描述的电流通过导体产生的热量与电阻的关系”，请完成以下问题：
①如何重新组装图中的实验器材______
②可观察到的现象与结论______
19．小红做“测量小灯泡电功率”的实验，实验室有如下器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，灯丝电阻约为10Ω）、电流表、电压表、开关各一个、规格分别为R1“10Ω 1A”和R2“50Ω 0.5A”的滑动变阻器各一个、导线若干。
（1）小红设计了如图甲所示的电路，她应选用______（选填“R1”或“R2”）滑动变阻器；
（2）连接好电路，并将滑动变阻器的滑片移动到最______（选填“左”或“右”）端，闭合开关，调节滑动变阻器，发现小灯泡不亮，电压表示数始终为零，电流表示数变化明显。电路故障可能是______（选填“A”、“B”、“C”或“D”）；
A．电流表内部断路了 B．灯泡的灯丝断了
C．灯泡出现了短路 D．滑动变阻器的电阻线断了
（3）排除故障后，移动滑动变阻器滑片在不同位置，小灯泡U-I图像如图乙所示，小灯泡的额定功率为______W；
（4）若使用这些器材较为精准地测量额定电压为3.8V的小灯泡额定功率，该如何对电路进行更改，请在虚线框中画出电路图______。
20．为了研究“通过导体的电流与导体两端的电压关系”，小晨设计了如图甲所示的电路。电源电压恒为6V，R1是定值电阻，R2是滑动变阻器。
（1）闭合开关，移动滑片P，发现两电表示数始终如图乙所示，原因是将滑动变阻器的______（填字母）两个接线柱接入了电路；
（2）改正错后，小晨继续实验，将有关实验数据标记在图丙上，分析图丙可知，他所选择的滑动变阻器的规格是______（选填字每）；
A．10Ω 2A
B．25Ω 2A
C．50Ω 0.5A
（3）实验得出的结论是______；
（4）图丙中，阴影部分的面积大小表示______。
四、计算题
21．如图甲为新型电饭锅，它采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。其简化电路如图乙所示，其中和均为电热丝，是自动控制开关。煮饭时，把电饭锅接入电路中，在电饭锅工作的内，电路中总电流随时间变化的图象如图丙所示。求：
（1）和都闭合时电饭锅的电功率；
（2）电热丝的阻值；
（3）这内电饭锅产生的热量。
22．如图甲所示，电源电压保持不变，灯泡L标有“3V 0.3A”的字样，闭合S和S1，滑动变阻器滑片从a端滑向b端过程中，描出它的I﹣U图像，如图乙所示。
（1）求灯泡的额定功率和滑动变阻器的最大电阻。
（2）求电源电压和R0的阻值。
（3）断开S1，闭合S2，为了让L能正常发光，求电阻R的取值范围。
23．如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220V，R1和R2均为电烤箱中的加热元件，R2的阻值为70Ω。当只闭合S1时为低温挡，低温挡电烤箱的电功率为440W。求：
（1）低温挡工作时，电路中的电流是多少？
（2）发热电阻R1的阻值是多少？
（3）小明发现傍晚用电高峰时，电烤箱内比平时温度低，他猜想是用电高峰时电压偏低所致，于是他想用电能表和秒表测量家庭电路的实际电压。傍晚用电高峰时，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在30s内电能表的转盘转了25转，电能表的铭牌如图丙所示，则用电高峰时家庭电路的实际电压为多少？（不考虑电阻值随温度的变化）
试卷第页，共页
试卷第1页，共3页
参考答案：
1．D
2．A
3．A
4．A
5．C
6．B
7．B
8．D
9．A
10． 4 0.35 60
11． 7∶5 2∶5
12． 并联 电阻 外壳
13． 5.5 12.1
14． B 变亮
15． 变大 0.2 10
16． 931.6 1000
17． 6.6×104 5.85×104 88.6%
18． ＜ ＜
19． R2 右 C 0.625
20． CD B 在电阻一定时，通过导体的电流和导体两端的电压成正比 电阻的电功率
21．（1）；（2）220Ω；（3）
22．（1）0.9W；25Ω；（2）12V；15Ω；（3）5～30Ω
23．（1）2A；（2）40Ω；（3）200V
